Автомобиль Лада Веста производился в период с 2015 по 2024 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов. Доступны кузова седан и универсал SW (Vesta SW), а также модификации вроде вседорожного варианта SW Cross (св кросс) и динамичной версии Sport (спорт). За эти годы модель пережила несколько незначительных обновлений. В этой статье мы подробно разберем расположение и назначение блоков предохранителей Лада Веста, представим схемы, фотографии реальных примеров. Особое внимание уделим предохранителю прикуривателя Лада Веста. В конце статьи вы сможете скачать руководство по эксплуатации Lada Vesta для самостоятельного ремонта и диагностики.
Функции предохранителей и реле в блоках могут варьироваться в зависимости от года выпуска и комплектации вашей Лада Веста (например, люкс, комфорт, стандарт, классик, эксклюзив). Рекомендуем проверять информацию по вашей технической документации или официальному руководству по эксплуатации.
Блок предохранителей в салоне
Этот блок размещен под приборной панелью слева от водителя, за пластиковой защитной крышкой. Доступ к предохранителям Лада Веста в салоне прост и удобен для самостоятельной проверки.

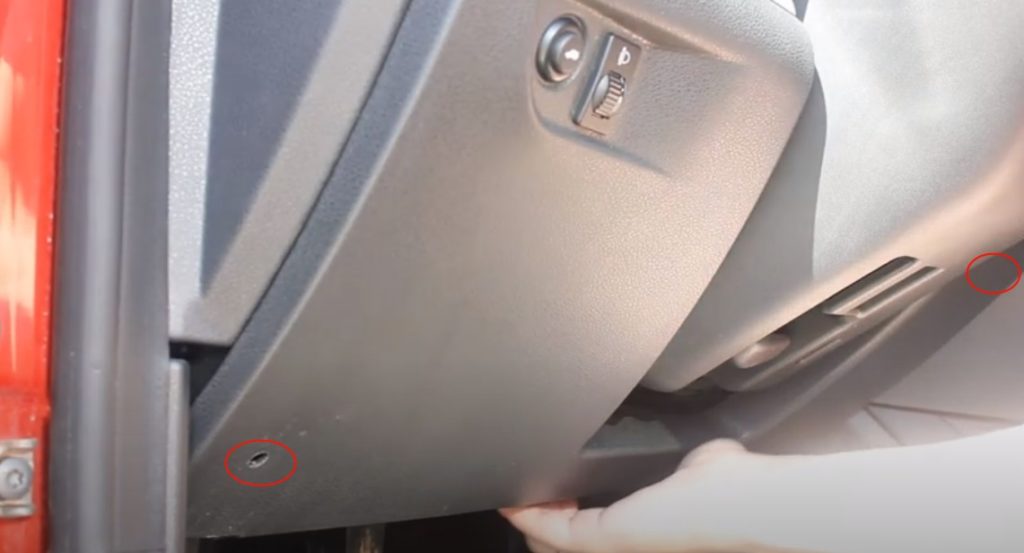

Чтобы открыть крышку, осторожно подденьте пластиковые фиксаторы плоской отверткой или специальным инструментом — их не нужно откручивать. Затем просто потяните крышку на себя для доступа к блоку предохранителей Лада Веста.

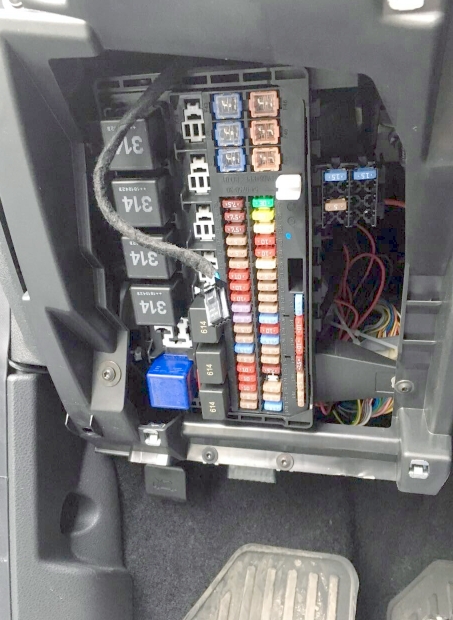

Пример на фото

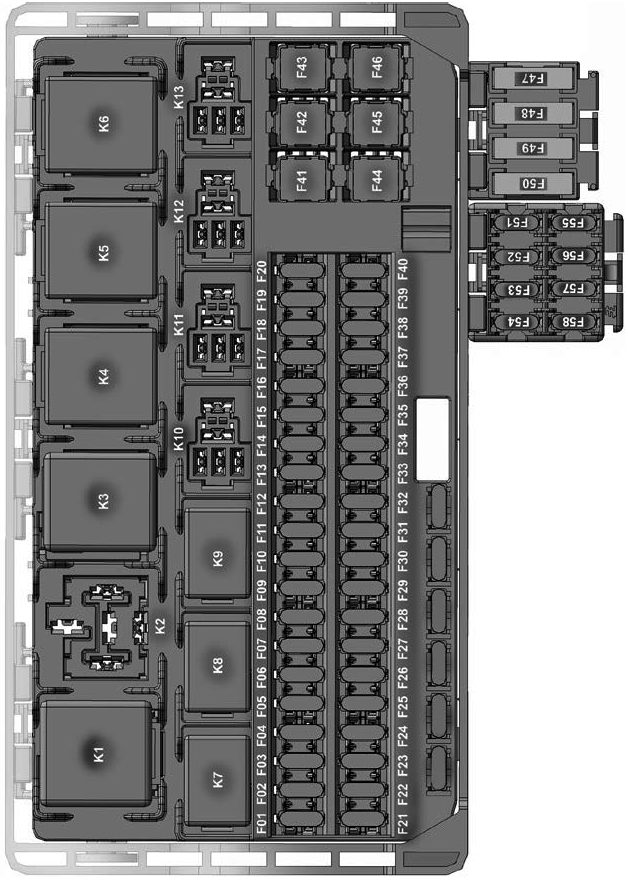

Схема блока предохранителей в салоне Лада Веста
Расшифровка предохранителей Лада Веста в салоне
Вариант 1: назначение предохранителей
| F1 | 15А Омыватель ветрового стекла |
| F2 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F3 | 10А Лампа дальнего света левой блок-фары |
| F4 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F5 | 15А Подогрев сидений |
| F6 | 5А Габаритные огни правой блок-фары и правого заднего фонаря |
| F7 | 5А Габаритные огни левой блок-фары и левого заднего фонаря |
| F8 | 5А Задний противотуманный фонарь |
| F9 | 3А Боковой правый указатель поворота |
| F10 | 5А Селектор роботизированной КП |
| F11 | 10А Лампа ближнего света левой блок-фары |
| F12 | 15А Указатели поворота |
| F13 | 10А Блок управления электрооборудованием кузова |
| F14 | 10А Выключатель сигналов торможения |
| F15 | 5А Датчик дождя, датчик освещенности, электрокорректор света фар |
| F16 | 5А Выключатель сигналов торможения |
| F17 | 5А Плафон освещения перчаточного ящика, плафон освещения багажника, лампы подсветки порогов |
| F18 | 3А Левый боковой указатель поворота |
| F19 | 10А Лампа ближнего света правой блок-фары |
| F20 | 5А Обогрев наружных зеркал |
| F21 | 15А Система пассивной безопасности SRS (подушки безопастности) |
| F22 | 5А Комбинация приборов |
| F23 | 5А Комбинация приборов |
| F24 | 5А« ЭРА ГЛОНАСС», аудиосистема |
| F25 | 5А Система курсовой устойчивости ESP |
| F26 | 15А Топливный насос |
| F27 | 5А Система помощи при парковке |
| F28 | 5А Электроусилитель руля |
| F29 | 5А Разъем для подключения светотехники прицепа |
| F30 | 5А «ЭРА ГЛОНАСС» |
| F31 | 5А «ЭРА ГЛОНАСС» |
| F32 | 10А Роботизированная коробка передач, выключатель света заднего хода, обогрев ветрового стекла |
| F33 | 5А Электро стеклоподъемники |
| F34 | 5А Датчик угла поворота рулевого колеса, переключатели управления круиз — контролем и мультимедийной системой на рулевом колесе |
| F35 | 5А Блок переключателей управления электро стеклоподъемниками и электроприводом зеркал заднего вида |
| F36 | 15А Аудиосистема, диагностический разъем |
| F37 | 7,5А Лампа стоп-сигнала правого заднего фонаря |
| F38 | 7,5А Лампа стоп-сигнала левого заднего фонаря |
| F39 | 10А Дневные ходовые огни |
| F40 | 10А Лампа дальнего света левой блок-фары |
| F41 | 20А Электрическая розетка, прикуриватель |
| F42 | 20А Блок управления электрооборудованием кузова |
| F43 | 20А Электропривод замков дверей |
| F44 | 30А Электро стеклоподъемники |
| F45 | 30А Электро вентилятор отопителя |
| F46 | 30А Стеклоочиститель |
| F47 | 25А Лампа дальнего света правой блок-фары, лампа ближнего света левой блок — фары, габаритные огни левой блок — фары и левого заднего фонаря |
| F48 | 30А Стеклоочиститель |
| F49 | 25А Противотуманные фары, задний противотуманный фонарь, фонари освещения номерного знака |
| F50 | 25А Лампа дальнего света левой блок-фары, лампа ближнего света правой блок — фары, габаритные огни правой блок — фары и правого заднего фонаря |
| F51 | 5А Датчик положения педали сцепления |
Предохранитель прикуривателя Лада Веста — это F41 на 20А.
Вариант 2: расшифровка предохранителей
| F1 | 5А Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС) |
| F2 | 5А Питание 1 комбинации приборов (КП) |
| FЗ | 10А Цепь клеммы К15 для моторного отсека |
| F4 | 10А Цепь правой фары ближнего света (ФБС) |
| F5 | 10А Цепь левой фары ближнего света (ФБС) |
| F6 | 5А Сигнал К15 для электроусилителя рулевого управления (ЭУРУ) |
| F7 | 15А Питание контроллера системы надувных подушек безопасности (СНПБ) |
| F8 | 5А Питание системы помощи при парковке (парктроник) |
| F9 | 5А Цепь указателя поворота (УП) правого бок. зеркала |
| F10 | 3А Цепь заднего противотуманного освещения (ЗПТО) |
| F11 | 3А Цепь указателя поворота (УП) левого бок. зеркала |
| F12 | 10А Цепь дневных ходовых огней (ДХО) |
| F13 | 10А Цепь правой фары дальнего света (ФДС) |
| F14 | 10А Цепь левой фары дальнего света (ФДС) |
| F15 | 5А Цепь обогрева наружных зеркал |
| F16 | 5А Шина питания аксессуаров (положение АСС замка зажигания) Радио/ мультимедиа, ТУ ЭРА-ГЛОНАСС |
| F17 | 5А Цепь задних габаритных огней (ЗдГО) |
| F18 | 7,5А Цепь передних габаритных огней (ПрГО) |
| F19 | 7,5А Цепь левого фонаря стоп-сигнала |
| F20 | 7,5А Цепь правого фонаря стоп-сигнала |
| F21 | 15А Питание блока кузовной электроники (ВСМ), цепь указателей поворота |
| F22 | 5А Питание 2 терминального устройства ЭРА-ГЛОНАСС |
| F23 | 5А Питание 2 комбинации приборов (КП) |
| F24 | 5А Питание селектора автоматизированной механической трансмиссии (АМТ) |
| F25 | 5А Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал |
| F26 | 5А Шина ВТР для освещения салона и багажника |
| F27 | 5А Шина ВТР для цепи выключателя тормоза |
| F28 | 15А Питание радиоаппарата и диагностического разъема |
| F29 | 10А Питание светотехники прицепа |
| F30 | 15А Питание топливного насоса |
| F31 | 5А Шина ВТР для управления реле стеклоподъемников и отопителя салона |
| F32 | 5А Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО) |
| F33 | 5А Шина ВТР для датчика угла поворота рулевого колеса |
| F34 | 5А Шина ВТР для контроллера АВЗ/Е8Р |
| F35 | 5/25А Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО) |
| F36 | 10А Питание фонаря стоп-сигнала |
| F37 | 10А Питание блока кузовной электроники (ВСМ) |
| F38 | 5/25А Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО) |
| F39 | 20А Питание правого подрулевого переключателя (стеклоочистка, омыв) |
| F40 | 15/30А Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма) |
| F41 | 20А Питание аксессуаров (положение АСС замка зажигания), прикуриватель |
| F42 | 20А Блок кузовной электроники (ВСМ, питание шины ВТР) |
| F43 | 20А Блок кузовной электроники (ВСМ, питание замков дверей) |
| F44 | 30А Питание стеклоподъемников |
| F45 | 30А Питание вентилятора отопителя салона |
| F46 | 30А Питание переднего стеклоочистителя (стандарт, норма) |
| F47 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО |
| F48 | 30А Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель |
| F49 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) |
| F50 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДО, правый ЕС, задние ГО, левый ДХО |
| F51 | 15А Питание реле ПТФ (ЗМ, норма) |
| F52 | 5А Питание зарядного устройства |
| F53 | 5А Питание кнопок круиз-контроля на руле |
| F54 | Резерв |
| F55 | 15А Питание розетки 12В в багажнике |
Предохранитель переднего прикуривателя в Лада Веста — F41 (20А), а для розетки в багажнике — F55 (15А).
Назначение реле в салонном блоке Лада Веста
| К1 | Питание светотехники и обогрева сидений |
| К2 | Свободен |
| К3 | Обогрев заднего стекла |
| К4 | Стеклоподъемники передних стекол |
| К5 | Вентилятор отопителя салона |
| К6 | Стеклоподъемник задних стекол |
| К7 | Модуль бензонасоса |
| К8 | АСС (питание розетки 12В) |
| К9 | Питания противотуманных фар |
Блок предохранителей под капотом Лада Веста
Этот монтажный блок расположен в моторном отсеке слева, вблизи аккумулятора, и защищен пластиковой крышкой от пыли и влаги. Идеально подходит для проверки электрики двигателя и систем безопасности.

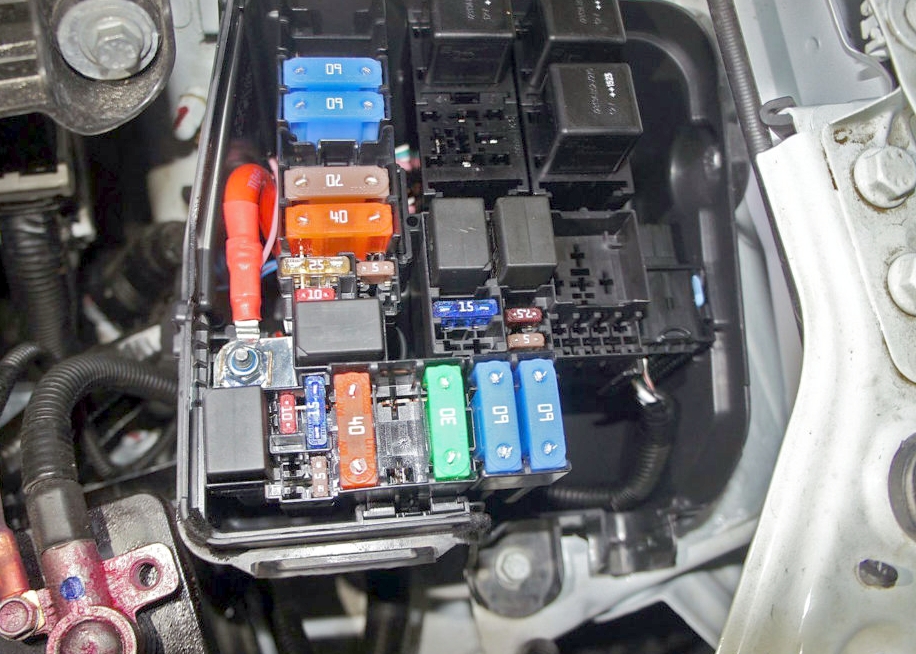

Фото блока подкапотного пространства

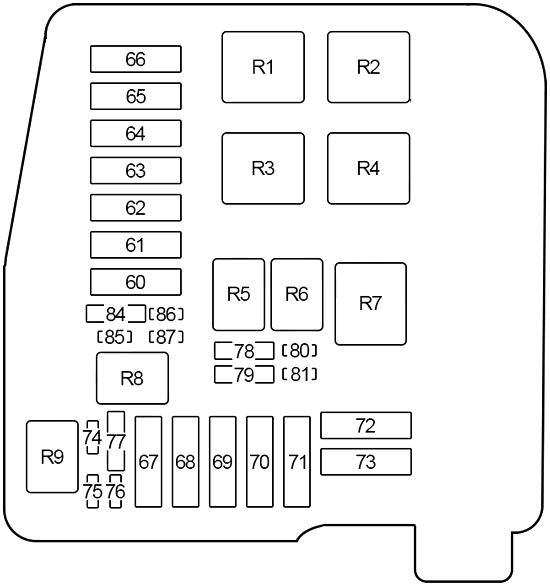

Схема блока предохранителей под капотом
Расшифровка предохранителей под капотом Лада Веста
| 60 | 40А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 61 | 70А Электроусилитель рулевого управления (ЭУРУ) |
| 62 | 60А ’15-’17: Генератор |
| 70А ’18-’24: Блок управления роботизированной коробкой передач | |
| 63 | 60А ’15-’17: Генератор |
| 64 | 60А ’15-’17: Клемма K30S |
| 65 | 60А ’15-’17: Обогрев лобового стекла |
| 66 | 70А ’15-’17: Блок управления роботизированной коробкой передач |
| 67 | 40А Реле вентилятора системы охлаждения двигателя |
| 68 | 60А ’18-’24: Клемма K30S |
| 69 | 30А ’15-’17: Обогрев заднего стекла |
| 60А ’18-’24: Обогрев лобового стекла | |
| 71 | Резерв |
| 72 | 15А Блок управления системой управления двигателем на CNG — сжатый природный газ (метан) |
| 70А ’18-’24: Генератор | |
| 73 | 5А Блок управления системой управления двигателем на CNG — сжатый природный газ (метан) |
| 70А ’18-’24: Генератор | |
| 74 | 10А ’15-’17: Реле звукового сигнала противоугонной системы (сирена) |
| 15А ’18-’24: Муфта компрессора кондиционера | |
| 75 | 5А Блок управления роботизированной коробкой передач |
| 76 | Резерв |
| 77 | 15А ’15-’17: Реле муфты компрессора кондиционера |
| 30А ’18-’24: Обогрев заднего стекла | |
| 78 | 15А Муфта компрессора кондиционера, реле блока управления вентиляторами радиатора |
| 79 | Резерв |
| 80 | 10А ’15-’17: Датчик кислорода, клапана продувки адсорбера, клапан газораспределительного механизма (ГРМ) |
| 7,5А ’18-’24: Датчики кислорода (ДК1, ДК2), клапан продувки адсорбера (КПА), клапан заслонки впускного модуля (ЗВМ), клапан газораспределительного механизма (ГРМ) | |
| 81 | 5А Выключатель света заднего хода |
| 82 | Резерв |
| 83 | Резерв |
| 84 | 25А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 85 | 10А Звуковой сигнал, звуковой сигнал противоугонной системы (’18-’20) |
| 86 | 5А Обмотка реле обогрева ветрового стекла |
| 87 | Резерв |
Расшифровка реле под капотом
| R1 | Обогрев лобового стекла №2 | |
| R2 | ’15-’17: Обогрев лобового стекла №1 | |
| ’18-’24: Вентилятор системы охлаждения двигателя | ||
| R3 | ’18-’24: Обогрев лобового стекла №1 | |
| R4 | Стартер | |
| R5 | Блок управления двигателем (КСУД) | |
| R6 | Муфта компрессора кондиционера | |
| R7 | ’15-’17: Вентилятор системы охлаждения двигателя | |
| ’18-’24: Стартер | ||
| R8 | Звуковой сигнал | |
| R9 | Звуковой сигнал противоугонной системы | |
Руководство по эксплуатации и ремонту Лада Веста
Если требуется дополнительная информация по ремонту, обслуживанию или схемы предохранителей Лада Веста не соответствуют вашей модели, ознакомьтесь с материалами по конкретному году выпуска автомобиля. Это поможет в диагностике электроники и устранении неисправностей.
На нашем канале доступно видео по теме предохранителей Лада Веста — смотрите, чтобы визуально разобраться в процессе, и не забудьте подписаться за обновлениями.
Если у вас есть дополнения к статье о блоках предохранителей, поделитесь ими в комментариях — это поможет другим владельцам.
