Лада Нива Тревел — это внедорожник от ВАЗ с отличной проходимостью, производимый в период с 2020 по 2026 год. В этой статье мы подробно разберем предохранители и реле для Lada Niva Travel, включая схемы монтажных блоков, иллюстрации их конструкции и точные места установки. Особое внимание уделим предохранителю, отвечающему за розетку прикуривателя и дополнительные аксессуары.
Функции предохранителей и реле в Lada Niva Travel могут варьироваться в зависимости от модели года выпуска и комплектации электрической системы вашего внедорожника.
Монтажный блок в салоне
Основной монтажный блок предохранителей и реле в интерьере Нива Тревел установлен слева от руля и защищен нижней пластиковой крышкой. Чтобы получить доступ, открутите два крепежных винта, затем отожмите верхний край крышки и аккуратно снимите ее, освобождая от всех фиксаторов.

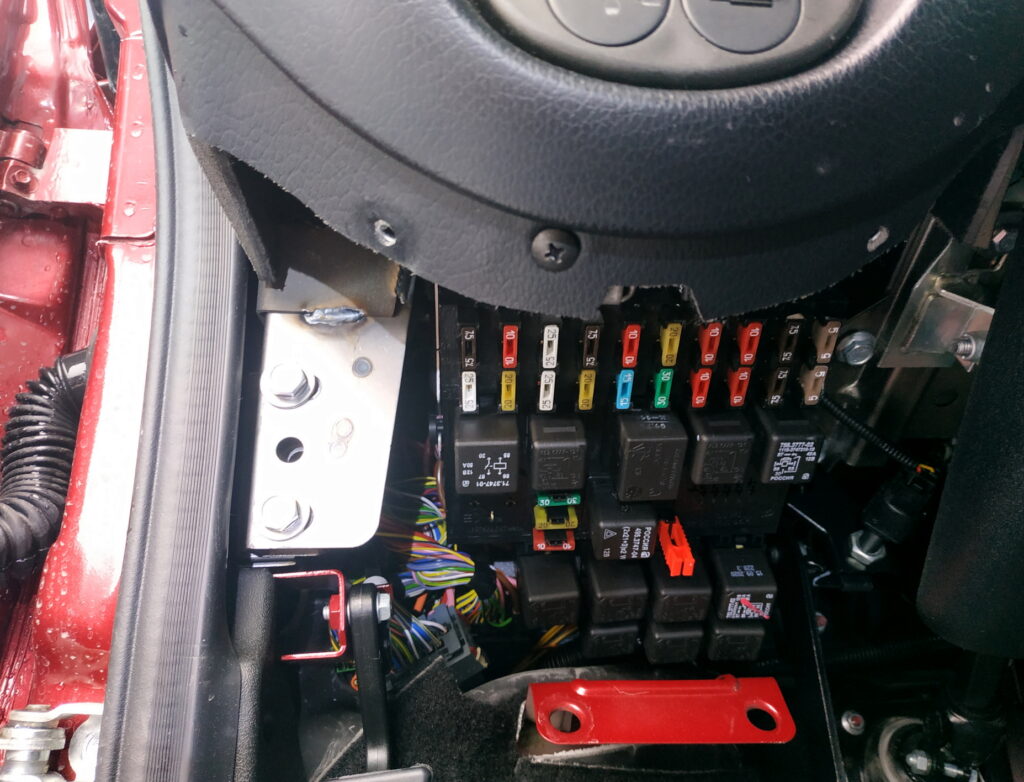

Внешний вид самого блока предохранителей Лада Нива Тревел выглядит следующим образом.

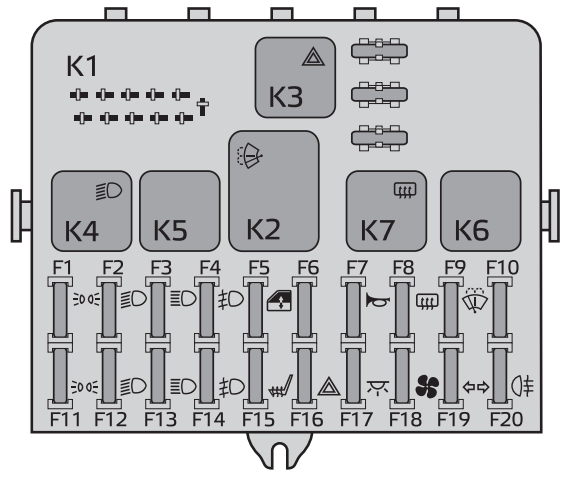

Расположение предохранителей на схеме
Расшифровка предохранителей
Предохранители и их назначение
| F1 (5 А) | Подсветка приборной панели и салона |
| Освещение номерного знака, габаритные огни слева | |
| F2 (7,5 А) | Ближний свет левой фары |
| F3 (10 А) | Дальний свет левой фары |
| F4 (10 А) | Левая противотуманная фара |
| F5(30 А) | Реле и механизм электрических стеклоподъемников |
| F6 (15 А) | Розетка прикуривателя и дополнительные потребители энергии |
| F7 (20 А) | Реле и звуковой сигнал |
| Гудок | |
| Освещение багажного отсека | |
| F8 (25 А) | Реле обогрева заднего стекла, нагревательные элементы стекла и зеркал |
| F9(20 А) | Реле и моторчик омывателя лобового стекла, переключатель |
| F10 (25 А) | Система центрального замка дверей |
| F11 (5 А) | Габаритные огни справа, подсветка панели |
| F12 (7,5 А) | Ближний свет правой фары, корректоры фар |
| F13 (10 А) | Дальний свет правой фары |
| F14 (10 А) | Правая противотуманная фара |
| F15(20 А) | Управление зеркалами, моторы регулировки |
| Обогрев передних сидений (опционально) | |
| F16(10 А) | Реле мигалок в аварийном режиме |
| F17 (7,5 А) | Индивидуальная подсветка, индикатор иммобилайзера |
| Стоп-сигналы, подсветка салона | |
| F18 (25 А) | Вентилятор печки, переключатель скорости |
| F19 (10 А) | Реле поворотников в режиме указателя |
| Приборная панель | |
| Индикатор блокировки дифференциала | |
| Реле запуска стартера | |
| — | |
| F20 (7,5 А) | Задние противотуманки, иммобилайзер (опционально) |
Предохранитель F6 на 15 А обеспечивает питание розетки прикуривателя в Нива Тревел — ключевой элемент для зарядки гаджетов и подключения устройств.
Расположение реле в блоке
- Не задействовано;
- Реле мотора омывателя лобового стекла;
- Реле-прерыватель поворотников и аварийки;
- Реле ближнего света;
- Реле дальнего света;
- Дополнительное реле (для обогрева, вентилятора, омывателей);
- Реле обогрева задней двери;
- Резервный слот.
Выносные реле и дополнительные блоки
Схема выносных реле
Расшифровка выносных реле
- Реле противотуманных фар;
- Реле электрических стеклоподъемников;
- Реле подогрева сидений;
- Реле клаксона;
- Реле стартера.
За основным блоком, слева от рулевой колонки, размещены дополнительные блоки реле и предохранителей для системы управления двигателем. Их номиналы — 15 А. Также два предохранителя по 50 А охраняют вентиляторы охлаждения мотора.
На плюсовой клемме аккумулятора в подкапотном пространстве установлен блок предохранителей ABS с номиналами 5А, 25А, 40А, плюс 50А для обогрева лобового стекла в Лада Нива Тревел.
На нашем YouTube-канале доступно видео по предохранителям и реле Нива Тревел. Рекомендуем просмотреть и подписаться для полезных советов по ремонту.
Если у вас есть дополнения или вопросы по схеме предохранителей — оставляйте отзывы в комментариях ниже.
