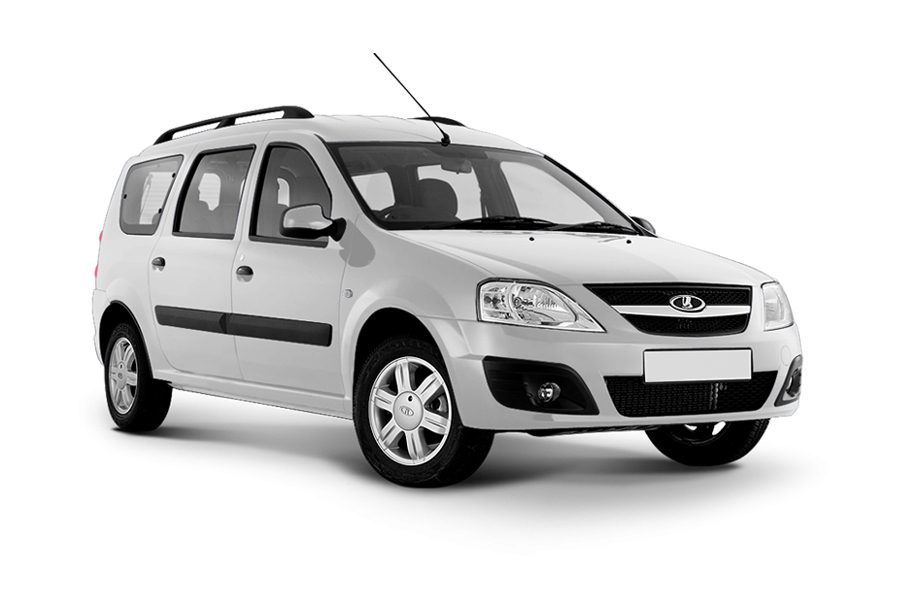

Автомобиль Lada Largus – это надежный грузопассажирский универсал, производившийся в нескольких модификациях. Наибольшим спросом пользуется модель Largus Cross с моторами на 8 и 16 клапанов. Период выпуска: 2012–2019 годы. В 2020 году Лада Ларгус подверглась рестайлингу и продолжает выпускаться в обновленном виде до сих пор. В этой публикации мы разберем расположение предохранителей и реле ВАЗ Ларгус, предоставим схемы монтажных блоков, фото-иллюстрации и акцентируем внимание на предохранителе прикуривателя, замена которого часто требуется владельцам.
Конфигурация монтажных блоков и функции их элементов могут варьироваться в зависимости от года производства и комплектации Лада Ларгус (стандарт, норма, люкс), а также от наличия систем электрооборудования вроде ABS, ESP или кондиционера.
Монтажный блок в салоне
Этот блок размещен на левой стороне приборной панели, со стороны водительского места, и прикрыт пластиковой крышкой для защиты от пыли.

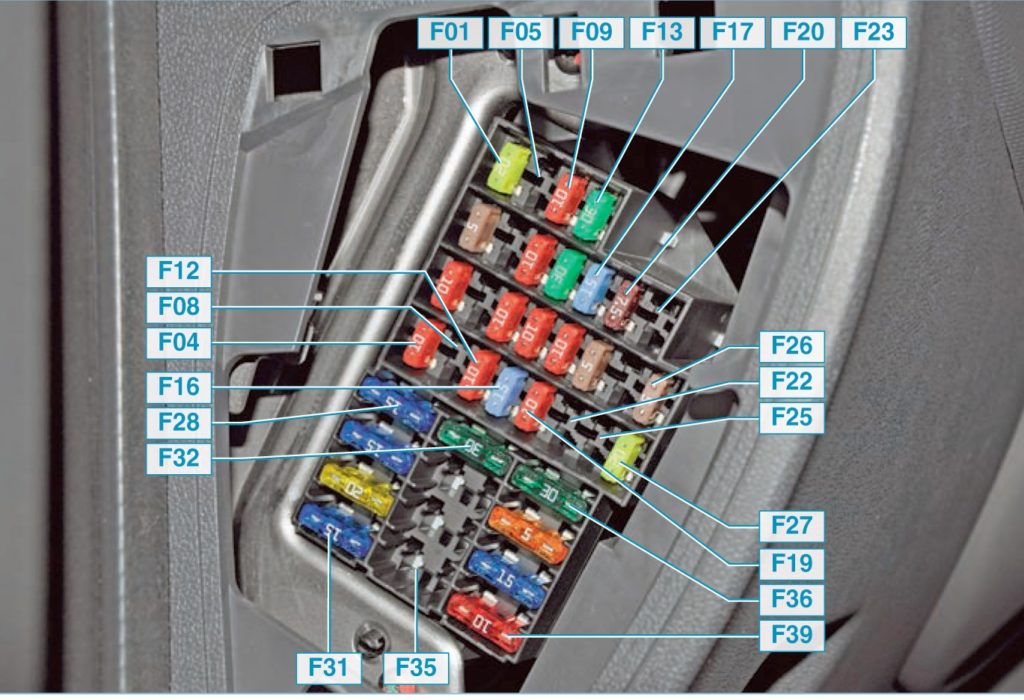

Фото-иллюстрация схемы
На внутренней поверхности крышки блока в некоторых комплектациях Лада Ларгус может быть напечатана актуальная диаграмма расстановки предохранителей и реле для удобства диагностики.

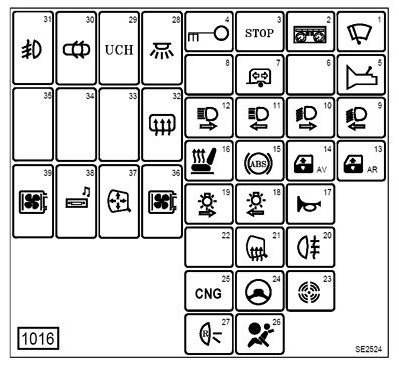

Диаграмма блока
Расшифровка предохранителей
| 1 | 20А Стеклоочиститель и омыватель лобового стекла, центральный электронный коммутационный блок в салоне (ЦЭКБС), блок реле потребителей электроэнергии (управление реле обогрева заднего стекла) |
| 2 | 5А Комбинация приборов, блок управления двигателем, управление реле топливного насоса, автомобильный терминал «ЭРА-Глонасс» (’19-’20) |
| 3 | 10А Выключатель ламп стоп-сигнала, дополнительный стоп-сигнал |
| 4 | 10А Указатели поворота, диагностический разъем, блок транспондера (’12-’16), реле дневных ходовых огней (’12-’16), центральный электронный коммутационный блок в салоне (ЦЭКБС), антенна иммобилизатора, блок управления системой парковки (’16-’20) |
| 5 | Сигнал |
| 6 | Резерв |
| 7 | Аварийная сигнализация |
| 8 | Резерв |
| 9 | 10А Левая фара (ближний свет), комбинация приборов, насос омывателя фар (’12-’16) |
| 10 | 10А Правая фара (ближний свет) |
| 11 | 10А Левая фара (дальний свет), комбинация приборов |
| 12 | 10А Правая фара (дальний свет) |
| 13 | 30А Задние стеклоподъемники |
| 14 | 30А Передние стеклоподъемники |
| 15 | 10А Блок управления анти блокировочной системой (ABS), датчик ускорения, датчик угла поворота рулевого колеса |
| 16 | 15А Подогрев передних сидений |
| 17 | 15А Звуковой сигнал |
| 18 | 10А Габаритный огонь с левой стороны, освещение номерного знака (’16-’20), освещение перчаточного ящика (’16-’20) |
| 19 | 10А Габаритный огонь с правой стороны, освещение номерного знака (’12-’16), освещение перчаточного ящика (’12-’16), подсветка выключателей и устройств салона (комбинация приборов, выключатель аварийной сигнализации, панель управления кондиционером, аудиосистема, переключатель центрального замка, прикуриватель, выключатель обогрева заднего стекла,- переключатель стекло — подъемника двери водителя, импульсной выключатель обогрева, выключатель блокировки внутренних ручек дверей), центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 20 | 7,5А Задний противотуманный огонь (левый фонарь), комбинация приборов |
| 21 | 5А Обогрев зеркал |
| 22 | 5А ’19-’20: Автомобильный терминал «ЭРА-Глонасс» |
| 23 | Резерв |
| 24 | 5А ’12-’16: Электронасос усилителя рулевого управления |
| 25 | 5А ’12-’16: Система управления газовым питанием (LPG) |
| 26 | 5А Блок управления подушками безопасности и пред натяжителями ремней безопасности |
| 27 | 20А Задний стеклоочиститель и омыватель, лампы заднего хода (правый фонарь), насос омывателя фар (’12-’16), звуковой сигнал не пристегнутого ремня безопасности водителя (’16-’20) |
| 28 | 15А Аудиосистема, комбинация приборов, освещение салона (центральный плафон, плафон 3-го ряда сидений), освещение багажного отсека, центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 29 | 15А Диагностический разъем, центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 30 | 20А Центральный замок, центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 31 | 15А Передние противотуманные фары |
| 32 | 30А Обогрев заднего стекла, обогрев зеркал |
| 33 | Резерв |
| 34 | Резерв |
| 35 | Резерв |
| 36 | 30А Отопитель, панель управления кондиционером (’16-’20) |
| 37 | 5А Электропривод наружных зеркал заднего вида |
| 38 | 10/15А Прикуриватель, аудиосистема |
| 39 | 30А ’12-’18: Отопитель, панель управления кондиционером |
| 10А ’19-’20: Отопитель, автомобильный терминал «ЭРА-Глонасс» |
Функционирование прикуривателя в Лада Ларгус обеспечивается предохранителем под номером 38, который часто выходит из строя из-за перегрузки.
Рядом с основным блоком предохранителей, под приборной панелью, установлен реле обогрева заднего стекла мощностью 40А для защиты системы от коротких замыканий.
Монтажный блок под капотом
Расположен слева в моторном отсеке, вблизи аккумуляторной батареи, и оснащен защитной крышкой для надежной эксплуатации ВАЗ Ларгус.

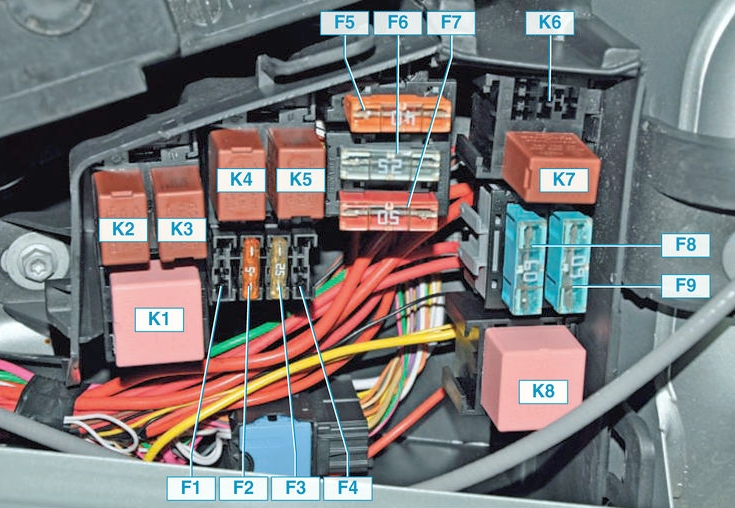

Вариант 1
Фото-иллюстрация схемы
Функции элементов
| F1 | Резерв |
| F2 5А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 25А | Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем |
| F4 30А | Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F5 40А | Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F6 25А
F7 50А |
Цепи блока управления ABS |
| F8 60А | Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под рулевого переключателя |
| F9 40А | Цепь электропитания блока предохранителей в салоне |
| к1 | Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) |
| к2 | Реле кондиционера |
| к3 | Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| к4 | Реле топливного насоса и катушек зажигания |
| к5 | Главное реле системы управления двигателем |
| к6 | Реле прикуривателя |
| к7 | Реле противотуманных фар |
| к8 | Реле вентилятора отопителя |

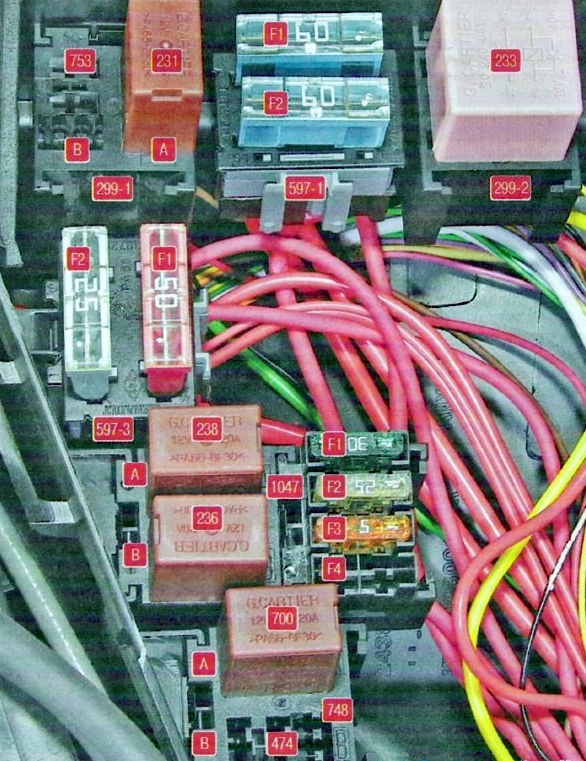

Вариант 2
Диаграмма
Расшифровка
| 299-1 | 231(А) | Реле противотуманных фар |
| 753(B) | Реле насоса омывателя фар | |
| 299-2 | 233 | Реле вентилятора отопителя |
| 597-1 | F1 (60 A), F2 (60 А) | Электронный блок управления системами ABS и ESP |
| 597-3 | F1 (50 A). F2 (25 А) | Переключатель наружного освещения, блок предохранителей в салоне |
| 784 | 700(A) | Реле электро вентилятора системы охлаждения |
| 474(B) | Реле включения компрессора кондиционера | |
| 1047 | F1 (30 А) | Питание блока реле |
| F2 (25 А) | Питание реле системы впрыска | |
| F3 (5 А) | Питание реле системы впрыска, ЭБУ | |
| F4 (15 А) | Не используется | |
| 238(A). | Реле блокировки впрыска | |
| 236(B) | Реле топливного насоса |

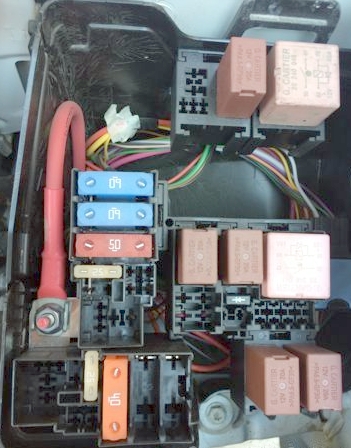

Вариант 3

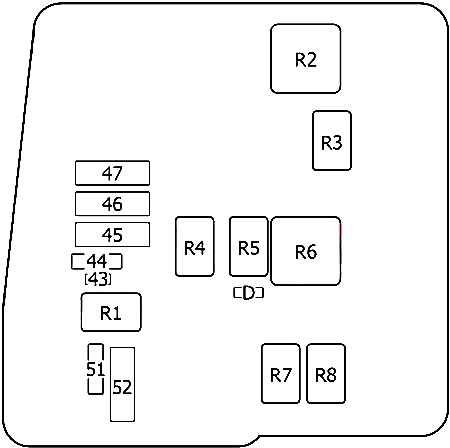

Диаграмма
Расшифровка элементов
| 43 | 25А Largus CNG: Система управления газовым питанием (LPG) |
| 44 | 25А Блок управления анти блокировочной системой (ABS) |
| 45 | 50А Блок управления анти блокировочной системой (ABS) |
| 46 | 60А Замок зажигания, защита бортовой сети (предохранители (F28-F32, F36), расположенные в салоне), цепи переключателя световой сигнализации |
| 47 | 60А Защита бортовой сети, блок предохранителей в салоне (предохранители, расположенные после выключателя зажигания), цепи переключателя световой сигнализации |
| 51 | 25А Топливный насос, контроллер системы управления двигателем, реле вентилятора системы охлаждения двигателя, реле блока управления двигателем, реле муфты компрессора кондиционера, катушки зажигания 1-4 цилиндров (ВАЗ 21129), катушка зажигания 2×2 (ВАЗ 11189), датчики кислорода, клапан продувки адсорбера, клапан управления длиной впускной трубы (ВАЗ 21129), форсунки, датчик фаз (ВАЗ 21129) |
| 52 | 40А Вентилятор системы охлаждения двигателя, муфта компрессора кондиционера |
| Реле | |
| R1 | Largus CNG: Система управления газовым питанием (LPG) |
| R2 | Отопитель |
| R3 | Передние противотуманные фары |
| R4 | Топливный насос |
| R5 | Блок управления двигателем |
| R6 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R7 | Муфта компрессора кондиционера |
| R8 | Вентилятор системы охлаждения двигателя (низкая скорость) |
