Автомобиль Лада Гранта (Lada Granta), имеющий заводской индекс ВАЗ-2190 (или 2191), впервые был анонсирован в 2011 году. Производство первого поколения модели велось в 2012–2017 годах, с преобладанием кузовов седан и лифтбек. Далее произошел рестайлинг, в ходе которого добавились варианты хэтчбек и универсал, а также внедорожная модификация Cross и динамичная версия Sport. Второе поколение, обозначенное как Лада ФЛ, выпускалось в период 2018–2023 годов. В данной публикации мы подробно рассмотрим распиновку предохранителей и реле Лада Гранта, включая схемы монтажных блоков с фотографиями для обоих поколений. Особо выделим предохранитель прикуривателя в Ладе Гранта, а также другие ключевые элементы электрики для ремонта и диагностики.
Конкретное исполнение схем монтажных блоков и функции предохранителей могут варьироваться в зависимости от года выпуска и комплектации (Гранта Люкс, Гранта Норма, Гранта Стандарт). Рекомендуем сверяться с маркировкой на внутренней стороне крышки блока для вашей Лады Гранта.
Монтажный блок в салоне
Главный блок предохранителей и реле салона расположен под приборной панелью с водительской стороны, за пластиковой крышкой.
Чтобы открыть блок, достаточно потянуть за края защитной крышки.

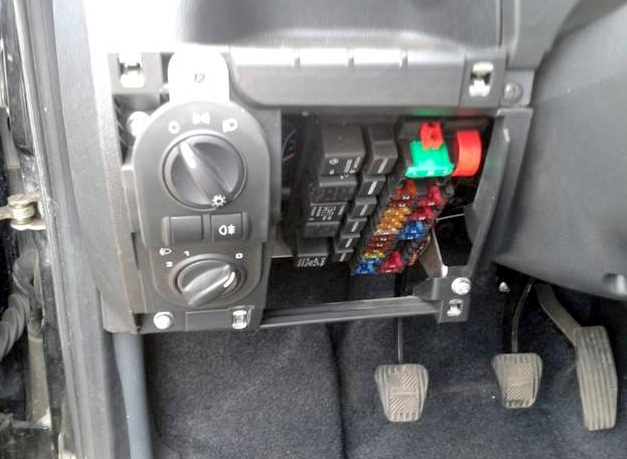

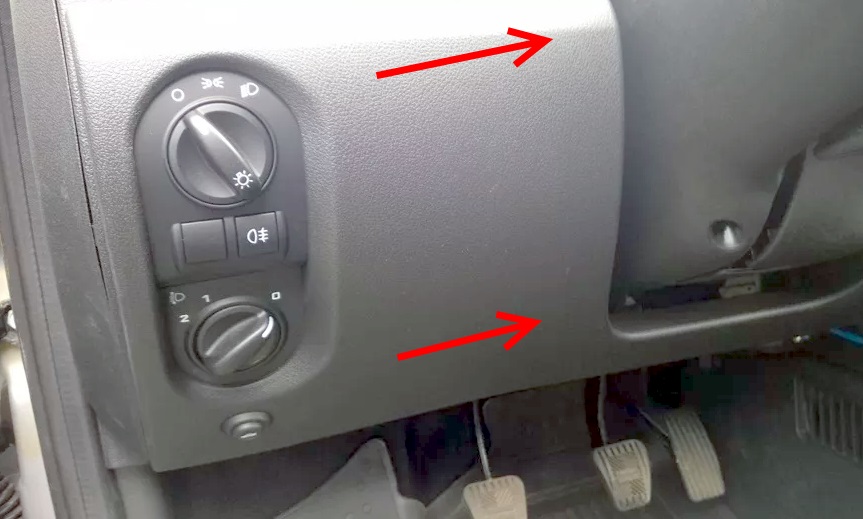

Фото — пример расположения блока предохранителей Лада Гранта
На внутренней стороне крышки обычно указана актуальная схема предохранителей для конкретной модификации Лады Гранта.
Схемы блоков предохранителей Лада Гранта
Вариант 1

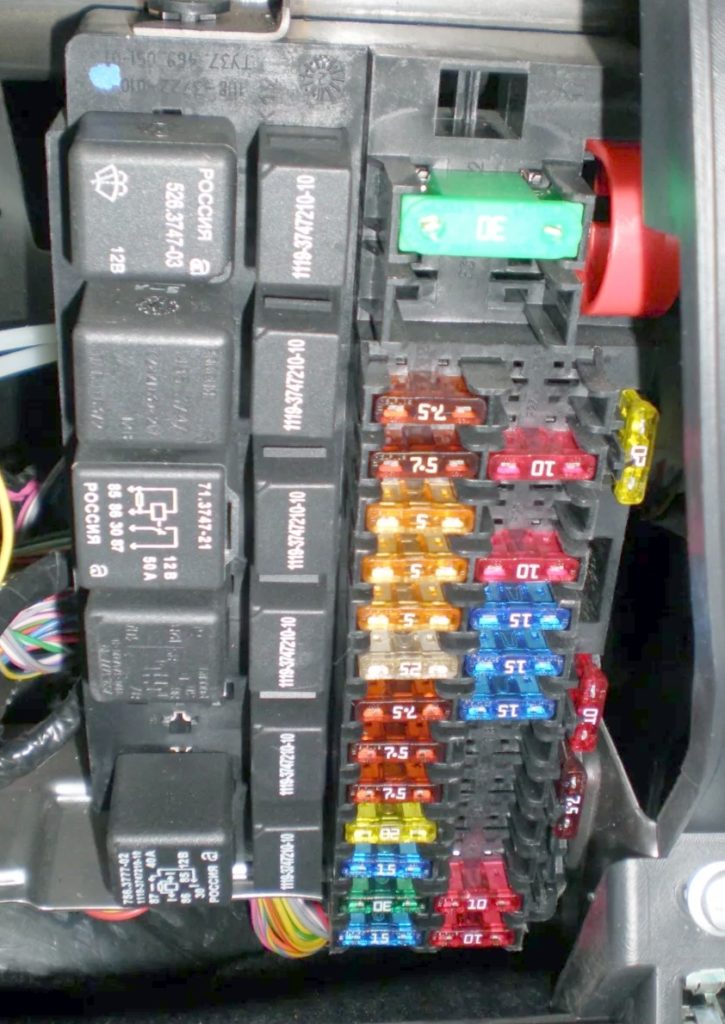

Фото блока — пример
Расшифровка схемы
Расшифровка предохранителей в блоке салона Лады Гранта
| F1 | 15А ЭБУ двигателя, реле вентилятора охлаждения, инжекторы топливной системы |
| F2 | 30А Электростеклоподъемники дверей |
| F3 | 15А Система аварийной сигнализации |
| F4 | 20А Стеклоочиститель лобового стекла, подушки безопасности |
| F5 | 15А Реле клеммы 15 (зажигание) |
| F6 | 7,5А Фонари заднего хода Лады Гранта |
| F7 | 7,5А ЭБУ двигателя |
| F8 | 25А Обогрев заднего стекла Гранты |
| F9 | 5А Габаритные лампы правого борта |
| F10 | 5А Габаритные лампы левого борта |
| F11 | 5А Задний противотуманный фонарь |
| F12 | 7,5А Ближний свет правой фары |
| F13 | 7,5А Ближний свет левой фары |
| F14 | 10А Дальний свет правой фары Лады Гранта |
| F15 | 10А Дальний свет левой фары |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогрев передних сидений, прикуриватель Гранты |
| F19 | 10А Система АБС |
| F20 | 15А Гудок, прикуриватель, замок багажника, OBD-разъем диагностики |
| F21 | 15А Топливный насос, предохранитель бензонасоса Лады Гранта |
| F22 | 15А Блок центрального замка |
| F23 | 10А Дневные ходовые огни |
| F24 | 7,5А Кондиционер или климат-контроль |
| F25 | 10А Плафон салона, стоп-сигналы |
| F26 | 25А АБС-система |
| F27 | Резервный предохранитель |
| F28 | Резервный предохранитель |
| F29 | Резервный предохранитель |
| F30 | Резервный предохранитель |
| F31 | 50А Обогрев заднего стекла |
| F32 | 30А Электроусилитель руля, климат-система (предохранитель кондиционера Гранты) |
Функционирование прикуривателя обеспечивает предохранитель F20 номиналом 15А в блоке салона.
Функции реле в монтажном блоке Лады Гранта
| K1 | Реле вентиляторов охлаждения радиатора |
| K2 | Реле вентиляторов охлаждения радиатора |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / реле стеклоочистителя |
| K7 | Реле дальнего света |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света |
| K10 | Реле обогрева заднего стекла и зеркал |
| K11 | Главное реле ЭБУ двигателя |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле вентиляторов охлаждения радиатора |
| K15 | Реле обогрева лобового стекла |
| K16 | Реле обогрева лобового стекла |
| K17 | Реле компрессора кондиционера |
Вариант 2

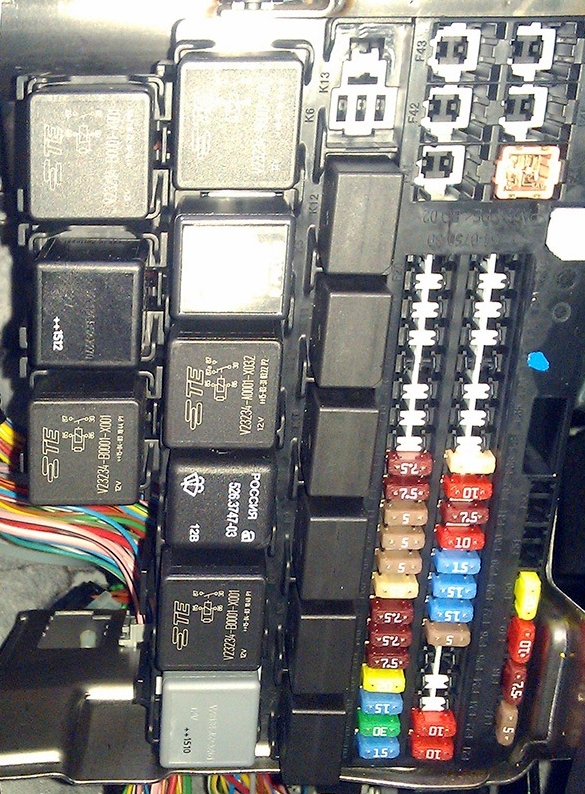

Фото блока предохранителей

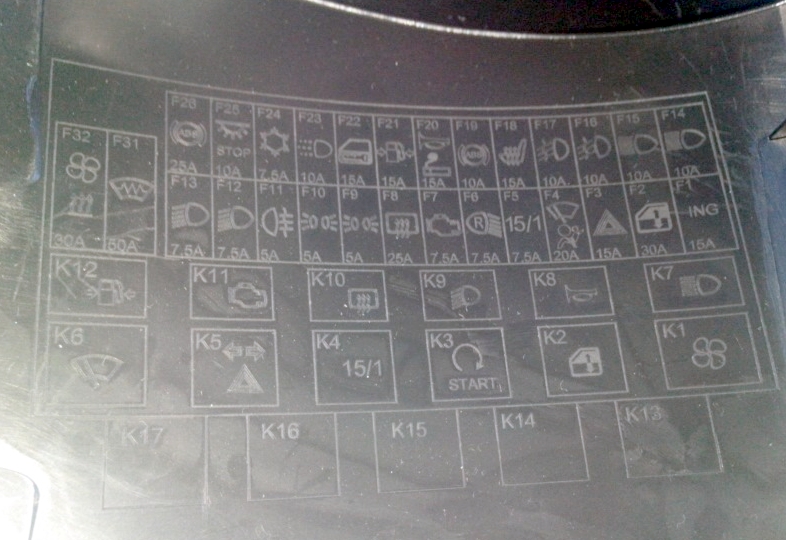

Пример схемы на крышке блока Лады Гранта
Расшифровка предохранителей
| F1 | 15А Катушки зажигания, топливные форсунки, ЭБУ двигателя |
| F2 | 30А Норма, Люкс: Блок кузовной электроники, модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 10А Аварийная сигнализация |
| F4 | 15А Контроллер подушек безопасности |
| F5 | 7,5А Клемма 15 на приборной панели |
| F6 | 7,5А Задний ход, контроллер АКПП (Норма, Люкс) |
| F7 | 7,5А Клапан адсорбера, датчики расхода воздуха, фаз, кислорода |
| F8 | 7,5А Обогрев заднего стекла |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта, подсветка приборов, номерной знак, багажник, перчатка |
| F11 | 5А Задние ПТФ |
| F12 | 10А Ближний свет правой фары, корректор |
| F13 | 10А Ближний свет левой фары, корректор |
| F14 | 15А Прикуриватель в багажнике Лады Гранта |
| F15 | 10А Очиститель и омыватель заднего стекла |
| F16 | 5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв |
| F20 | Резерв |
| F21 | 10А Дальний свет правой фары |
| F22 | 10А Дальний свет левой фары |
| F23 | 10А Норма, Люкс: Правая ПТФ Стандарт: Резерв |
| F24 | 10А Норма, Люкс: Левая ПТФ Стандарт: Резерв |
| F25 | 15А Обогрев передних сидений |
| F26 | 5А Блок АБС |
| F27 | 15А Прикуриватель Лады Гранта |
| F28 | 15А Топливный насос |
| F29 | 20А Блок кузовной электроники (Норма, Люкс), очиститель и омыватель лобового стекла |
| F30 | 10А ДХО |
| F31 | 7,5А Норма, Стандарт: Компрессор кондиционера, контроллер климата Стандарт: Резерв |
| F32 | 7,5А Стоп-сигналы, плафон салона |
| F33 | 25А Блок АБС |
| F34 | 5А Комбинация приборов, диагностический разъем |
| F35 | 10А Норма, Люкс: Блок кузовной электроники Стандарт: Резерв |
| F36 | 10А Гудок |
| F37 | 10А Мультимедиа-система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30А Стандарт: Электростеклоподъемники Норма, Люкс: Резерв |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
| F44 | 30А Вентилятор отопителя, контроллер климата (Норма, Люкс) |
| F45 | 25А Обогрев заднего стекла |
| F46 | Резерв |
Прикуриватель защищен предохранителем F27 на 15А.

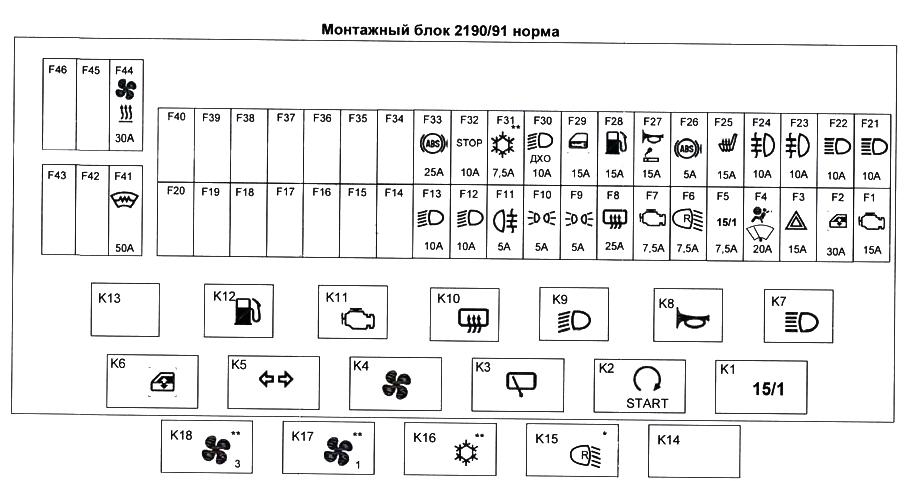

Подробная расшифровка предохранителей для Лады Гранта с 2019 года
| F1 | 15А Реле вентилятора радиатора низкой скорости К18 (с кондиционером/климатом), реле высокой скорости К4, реле компрессора К10 (с кондиционером/климатом) |
| 15А ЭБУ двигателя | |
| 15А Форсунки, катушки зажигания (8- или 16-клапанные моторы) | |
| F2 | 7,5А Клапан впускной заслонки (16-клап. 21127), клапан адсорбера |
| 7,5А Датчики кислорода, фаз (16-клап.), расхода воздуха (8- или 16-клап. 21126) | |
| 7,5А Селектор АМТ (с АМТ) | |
| 7,5А Блок TPMS (резерв) | |
| F3 | 5А Блок ABS/ESP |
| F4 | 15А Контроллер подушек безопасности |
| F5 | 7,5А Реле стартера К2/АКПП, разгрузочное реле К1, |
| 7,5А Реле обогрева сидений К13, заднего стекла Кб, лобового К14 (вариантно) | |
| 7,5А Реле топливного насоса К12 | |
| 7,5А Блок обогрева лобового стекла | |
| 7,5А ЭБУ двигателя | |
| 7,5A Аудиосистема ЭУР Переключатель омывателя Блок кузовной электроники (вариантно) ЭРА-ГЛОНАСС Выключатель сцепления (МКПП) Тормоза Приборы Блокировка дверей (вариантно) Дверь водителя Кондиционер (вариантно) Датчик АКПП (вариантно) Селектор АКПП (вариантно) АМТ (вариантно) TPMS (резерв) |
|
| F6 | 5A Обогрев зеркал |
| F7 | 10A Дальний свет правого борта |
| F8 | 10A Дальний свет левого борта |
| F9 | 5A Габариты правого борта |
| F10 | 5A Габариты левого борта, |
| 5A Номерной знак, багажник (вариантно) | |
| 5A Подсветка приборов и клавиш | |
| F11 | 5A Задние ПТФ |
| F12 | 10A Ближний свет правого борта |
| F13 | 10A Ближний свет левого борта |
| F14 | 20A Блок кузовной электроники |
| 20A Очиститель заднего стекла (вариантно), омыватель/очиститель лобового | |
| 20A Подрулевой переключатель омывателя | |
| F15 | 10A Очиститель/омыватель заднего стекла |
| F16 | 7.5A Поворотники, задний ход, парктроник (вариантно) |
| F17 | 5A Блокировка дверей |
| F18 | 5/15/20A Замок багажника, освещение багажника, блокировка дверей |
| F19 | РЕЗЕРВ |
| F20 | РЕЗЕРВ |
| F21 | 15А Топливный насос |
| F22 | 7,5А Стоп-сигналы, дополнительный стоп |
| 7,5А ABS/ESP, АМТ (вариантно) | |
| F23 | 5А Приборы |
| 5А Диагностика | |
| F24 | 10А Реле гудка К8 |
| 10А Гудок | |
| F25 | 15А Розетка дополнительных потребителей/ Прикуриватель Гранты |
| F26 | 10А Аудиосистема |
| 10А Разгрузочное реле К1 | |
| F27 | 10А Правая ПТФ |
| F28 | 10А Левая ПТФ |
| F29 | 15А Обогрев сидений |
| F30 | 10А ДХО |
| F31 | 10А Блок кузовной электроники: поворотники, питание, ДХО |
| F32 | 30А Блок кузовной электроники: стеклоподъемники, замки, датчик дождя, освещение |
| F33 | 5А Модуль двери водителя |
| F34 | 7,5А Компрессор кондиционера (с кондиционером/климатом) |
| 7,5А Контроллер климата | |
| F35 | 15А АКПП-контроллер |
| 15А Привод АКПП | |
| F36 | 15А Аварийная сигнализация: реле К15, К16 |
| F37 | 5/15/25A Замок багажника, освещение, блокировка |
| F38 | 10А ДХО |
| F39 | 15А Розетка в багажнике (вариантно) |
| F40 | 10А Разъем прицепа |
| F41 | 50А Обогрев лобового стекла |
| F42 | 30А Обогрев зеркал |
| 30А Обогрев заднего стекла | |
| F43 | 50А АМТ-контроллер |
| F44 | 30А Вентилятор отопителя (вариантно) |
| 30А Контроллер климата (вариантно) | |
| F45 | 30А Стеклоподъемники передних дверей |
| 30А Зеркала (вариантно) | |
| F46 | РЕЗЕРВ |
Предохранитель прикуривателя — F25 номиналом 15А.
Расшифровка реле для Лады Гранта
| К1 | Разгрузочное реле зажигания |
| К2 | Дополнительное реле стартера |
| КЗ | Реле омывателя / автозапуск (вариантно) |
| К4 | Реле вентилятора радиатора высокой скорости |
| К5 | Реле поворотов/аварийки / К15А автозапуск (вариантно) |
| Кб | Реле обогрева заднего стекла / стеклоподъемников |
| К7 | Реле дальнего света |
| К8 | Реле гудка |
| К9 | Реле ближнего света |
| К10 | Реле компрессора кондиционера (с кондиционером/климатом) |
| К11 | Главное реле ЭБУ |
| К12 | Реле топливного насоса |
| К13 | Реле обогрева сидений (вариантно) |
| К14 | Реле обогрева лобового стекла (вариантно) |
| К15 | Реле заднего хода |
| К16 | Реле кондиционера |
| К17 | Реле вентилятора автозапуска |
| К18 | Реле вентилятора радиатора низкой скорости |
Монтажный блок в моторном отсеке
Блок под капотом размещен вблизи аккумулятора.

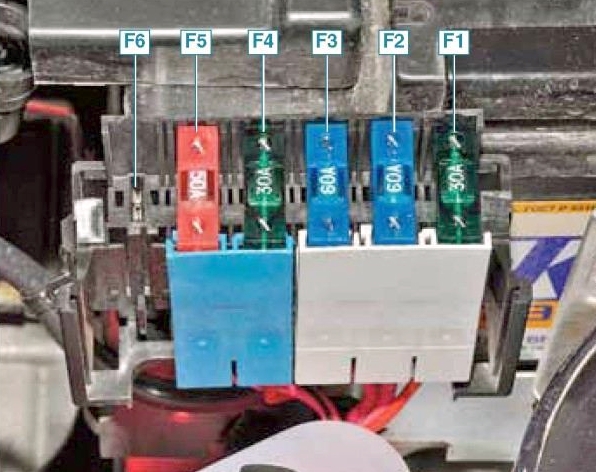

Фото и схема блока под капотом Лады Гранта
Описание мощных предохранителей под капотом
Вариант 1
- 30А Ближний свет или главное реле, цепи F1 и F21 салонного блока 50А Обогрев лобового стекла
- 60А Генератор
- 60А Генератор
- 30/40А Вентилятор печки (предохранитель печки Гранты)
- 50А ЭУР
- 60А Блок АБС
Вариант 2
- 60А Генератор
- 60А Генератор
- 30/40А Вентилятор радиатора
- 40А АБС / ESP
- 25A ABS / ESP
- 50A ЭУР-контроллер
Вариант 3
- 30А Ближний свет или главное реле, цепи F1 и F21 салонного блока
- 60А Генератор
- 60А Генератор
- 30А Вентилятор печки (предохранитель печки Лады Гранты)
- 50А Электроусилитель руля
Руководство по эксплуатации Лада Гранта
Дополнительные сведения о ремонте и ТО Лады Гранта доступны в руководстве: «скачать«.
На нашем канале размещено видео с обзором этой статьи. Рекомендуем просмотреть и подписаться для новых материалов по электрике ВАЗ.
Если у вас есть вопросы по предохранителям Лады Гранта или дополнения — оставляйте в комментариях.
