Предохранители и реле LADA 4×4 (Нива 2121)

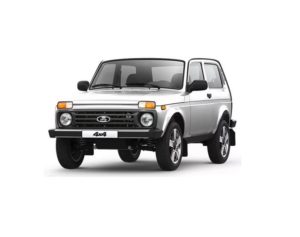

Знаменитый внедорожник Нива, также известный как ВАЗ-2121 (включая версии ВАЗ-21213 и ВАЗ-21214), а с 2006 года — Лада 4×4, выпускается с 1977 года и до сих пор. Модель имеет разнообразные модификации кузова, в основном 3- и 5-дверные универсалы, оснащенные бензиновыми моторами (с карбюратором или инжектором). В этой статье мы подробно разберем блоки предохранителей и реле для Нива 2121, их точное расположение в автомобиле Лада 4×4, примеры фото, схемы подключения и назначения. Особое внимание уделим предохранителю прикуривателя. В конце предоставим возможность скачать полную электросхему Нива 2121 для самостоятельного ремонта электрооборудования ВАЗ-2121.

Из-за длительного производства и множества вариантов комплектаций нет единой схемы блоков предохранителей и реле для всех Нива 2121. В вашем ВАЗ-2121 или Лада 4×4 назначение элементов может немного отличаться от описанного ниже.

Основные блоки предохранителей и реле в Нива 2121 размещены внутри салона, под приборной панелью со стороны водителя, что упрощает доступ для диагностики и замены.

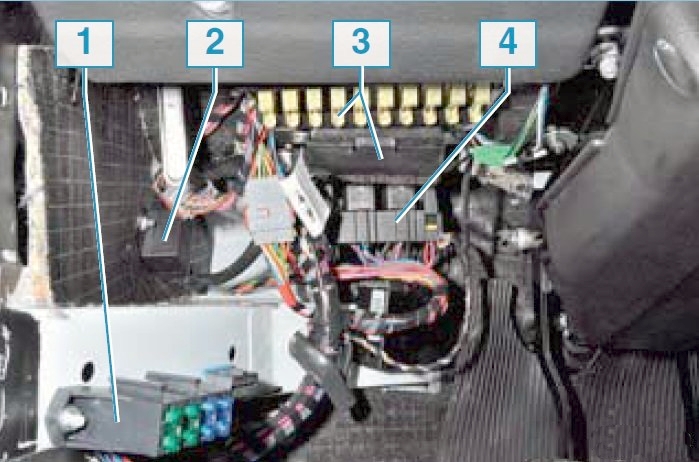

Общее расположение блоков предохранителей и реле Нива 2121

Схема расположения

Описание элементов

Блок предохранителей системы управления двигателем ВАЗ-2121
Реле стеклоочистителя переднего стекла в Лада 4×4
Основной блок предохранителей Нива 2121
Блок реле для системы управления двигателем
Дополнительный блок реле (расположен над педалью газа, не отображен на схеме)

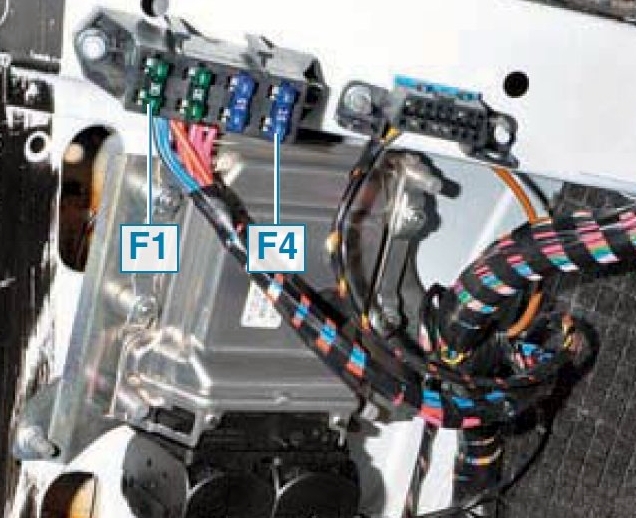

Блок предохранителей системы управления двигателем Лада 4×4

Схема блока

Расшифровка предохранителей

1	15А 1* Датчики ЭСУД Реле стартера Клапан продувки адсорбера
1	7,5А 2* Контроллер
1	3: Реле электро бензонасоса (контакты) Электро бензонасос
1	30А 4,5* Вентилятор охлаждения
2	15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого
2	15А 2* Реле электро бензонасоса (контакты) Электро бензонасос
2	30А 3* Резерв
2	30А 4,5* Вентилятор охлаждения
3,4	30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого
3	15А 2* Главное реле
3	15А 3* Контроллер
3	15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3	15А 5* Реле зажигания
4	15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер
4,5	30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый)
4	15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4	15А 5* Электро бензонасос
5	15А 1* Электро бензонасос Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

Основной блок предохранителей ВАЗ-2121

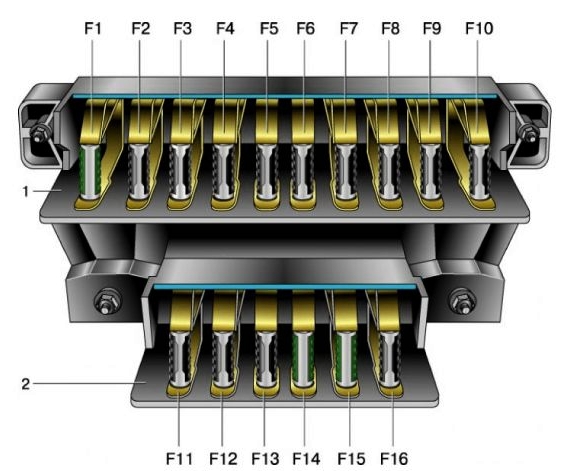

Схема основного блока

Назначение предохранителей в основном блоке Нива 2121

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

Предохранитель прикуривателя в Нива 2121 — это номер 14 или номер 1 на 16А, в зависимости от года выпуска модели Лада 4×4.

Блок реле системы управления двигателем Нива 2121

Этот блок в ВАЗ-2121 установлен под основным блоком предохранителей и включает 5 реле плюс один предохранитель для надежной работы электроники двигателя.

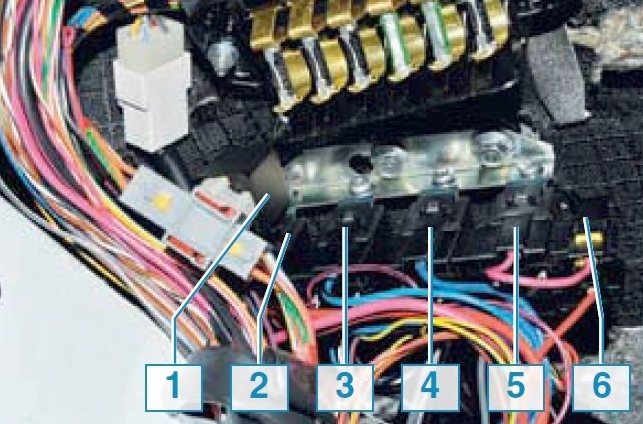

Схема блока реле

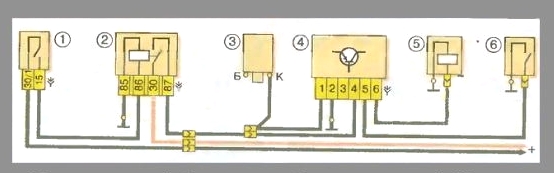

Электросхема блока реле управления двигателем

Расшифровка реле и предохранителя

Реле зажигания в системе Нива 2121
Главное реле
Реле правого вентилятора охлаждения
Реле левого вентилятора охлаждения
Реле бензонасоса
Предохранитель топливного насоса F5 на 15A

Ключевым различием в блоке реле для версий Нива с инжектором и карбюратором является возможное размещение под капотом в отдельном отсеке для удобства обслуживания Лада 4×4.

Дополнительный блок реле ВАЗ-2121

Этот вспомогательный блок реле в Нива 2121 расположен непосредственно над педалью газа для быстрого доступа.

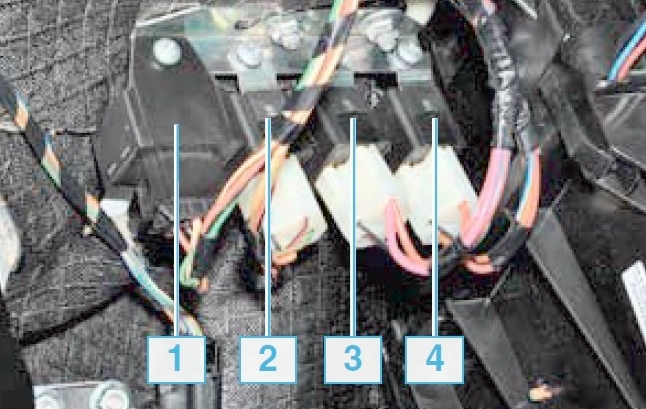

Схема дополнительного блока

Описание реле в дополнительном блоке

Реле задних противотуманных фонарей Лада 4×4
Реле подогрева заднего стекла
Реле ближнего света фар
Реле дальнего света фар

Сразу над этим блоком иногда монтируется реле-прерыватель для указателей поворота и аварийной сигнализации в Нива 2121.

В моделях с АБС под капотом, в моторном отсеке слева у гидроагрегата АБС, может быть колодка с предохранителями для антиблокировочной системы тормозов, а реле стартера — поблизости от самого стартера ВАЗ-2121.

Полная электросхема Нива 2121 Лада 4×4

Для глубокого понимания электрооборудования Нива 2121 рекомендуем ознакомиться с полной электросхемой и ее расшифровкой, которая поможет в ремонте и диагностике ВАЗ-2121.
