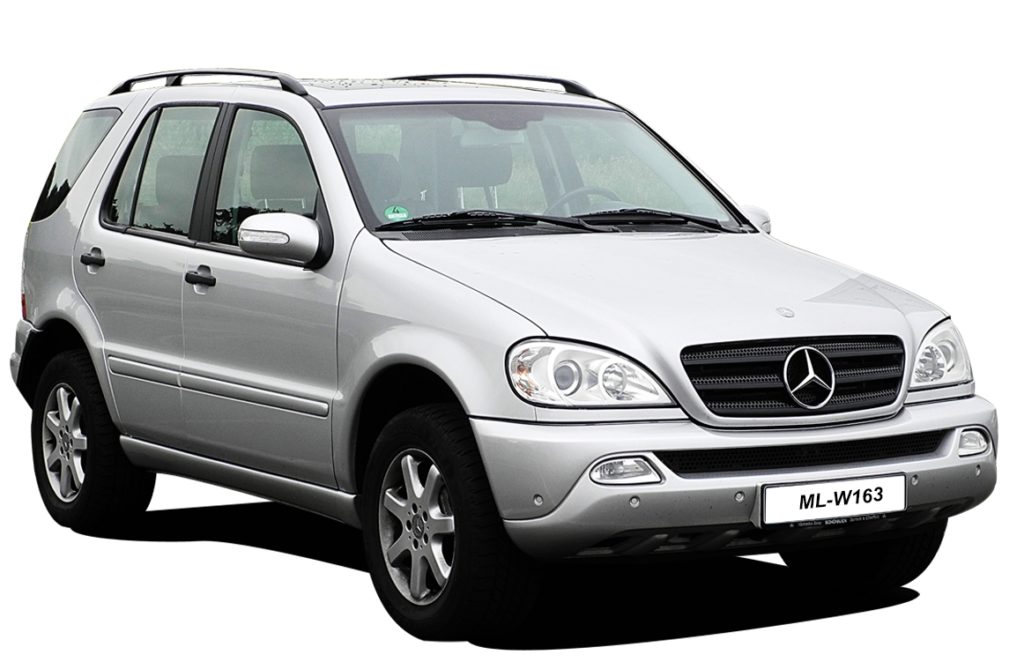

Mercedes-Benz ML W163 — это дебютное поколение среднеразмерных кроссоверов M-Class от Mercedes-Benz, производившихся с 1997 по 2005 год в модификациях ML 230, ML 320, ML 350, ML 430, ML 500, ML 55 AMG, ML 270 CDI и ML 400 CDI. За период выпуска внедорожник Mercedes ML 163 подвергся обновлению (рестайлингу). В этой статье мы разберем расположение электронных модулей управления, детально опишем предохранители и реле для Mercedes ML W163 (кузов 163) с иллюстрациями схем блоков предохранителей, фотографиями реальных примеров и акцентом на предохранитель прикуривателя в Mercedes ML 163.
Положение блоков и функции их компонентов могут варьироваться в зависимости от года производства и комплектации электроники.

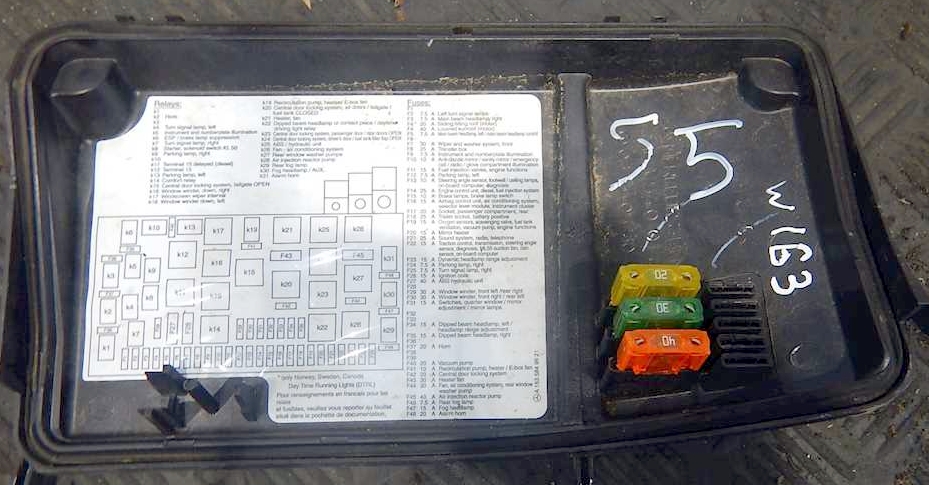

Иллюстрация схемы на крышке блока
Расположение электронных блоков

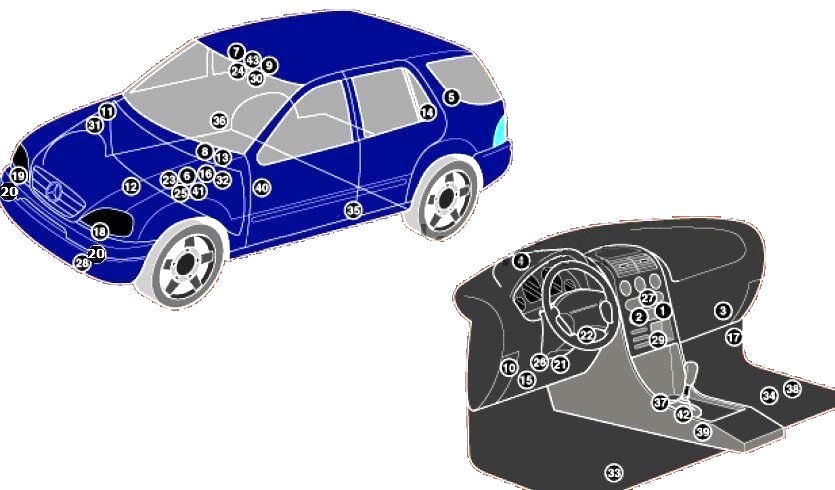

Диаграмма позиций блоков
Пояснения
| 1 | Модуль управления климат-контролем — за аудиосистемой (^08/01) |
| 2 | Электронный контроллер климатической системы /отопителя — в панели управления климатом (09/01^) |
| 3 | Резистор мотора вентилятора обогрева /кондиционера — рядом с мотором вентилятора |
| 4 | Сенсор солнечного излучения (для кондиционера) |
| 5 | Контроллер антенны — на задней двери |
| 6 | Модуль антиугонной системы (интегрирован с многофункциональным контроллером) |
| 7 | Сенсор наклона кузова (антиугонка) (с комбинацией маршрутного компьютера) |
| 8 | Сирена антиугонной системы — в моторном компарте |
| 9 | Сенсор объема салона (антиугонка) (с маршрутным компьютером) |
| 10 | Усилитель аудиосистемы (при наличии) — за левой стороной приборной панели |
| 11 | Аккумулятор |
| 12 | Вакуумный насос тормозного усилителя — левая сторона моторного отсека |
| 13 | Контроллер вакуумного насоса тормозов — левая сторона моторного отсека |
| 14 | Модуль компаса (навигация) — под панелью обшивки у задней двери |
| 15 | Диагностический порт (OBD-II) |
| 16 | Блок предохранителей /реле в моторном отсеке |
| 17 | Блок предохранителей /реле в зоне ног пассажира |
| 18 | Контроллер левой фары (ксенон) |
| 19 | Контроллер правой фары (ксенон) |
| 20 | Гудки — за передним бампером |
| 21 | Модуль иммобилайзера — на многофункциональном контроллере 2 (12/99^) |
| 22 | Антенна иммобилайзера — в замке зажигания |
| 23 | Реле поворотников /аварийки — в многофункциональном контроллере 1 |
| 24 | Сенсор солнечного света — верх центральной части лобового стекла |
| 25 | Многофункциональный контроллер 1 — на блоке предохранителей моторного отсека: освещение салона, внешнее освещение, гудки, дворники, контроль давления А/C, центральный замок, стеклоподъемники, поворотники, антиугонка, люк, подогрев сидений, иммобилайзер (^11/99) |
| 26 | Многофункциональный контроллер 2: центральный замок, омыватель фар, обогрев заднего стекла, подогрев сидений, вентилятор конденсора А/C, освещение салона |
| 27 | Контроллер навигации (с аудио) — (опционально) |
| 28 | Сенсор температуры внешнего воздуха |
| 29 | Модуль парктроников — за панелью кнопок |
| 30 | Сенсор дождя — верх центральной части лобового стекла |
| 31 | Дополнительный предохранитель 1 у аккумулятора |
| 32 | Дополнительный предохранитель 2 (FL7,5/10A), ECU двигателя — в блоке предохранителей (дизель) |
| 33 | Контроллер левого переднего сиденья (с памятью) — под сиденьем |
| 34 | Контроллер правого переднего сиденья (с памятью) — под сиденьем |
| 35 | Левый боковой акселерометр удара — низ центральной стойки (09/01^) |
| 36 | Правый боковой акселерометр удара — низ центральной стойки (09/01^) |
| 37 | Электронный блок SRS (подушки безопасности) |
| 38 | Модуль телефонного интерфейса — под передним сиденьем |
| 39 | Контроллер трансфер-кейса |
| 40 | Мотор селектора трансфер-кейса — на трансфер-кейсе |
| 41 | Электронный блок АКПП |
| 42 | Контроллер селектора передач АКПП |
| 43 | Мультифункциональный бортовой компьютер |
Блок предохранителей в салоне Mercedes ML 163

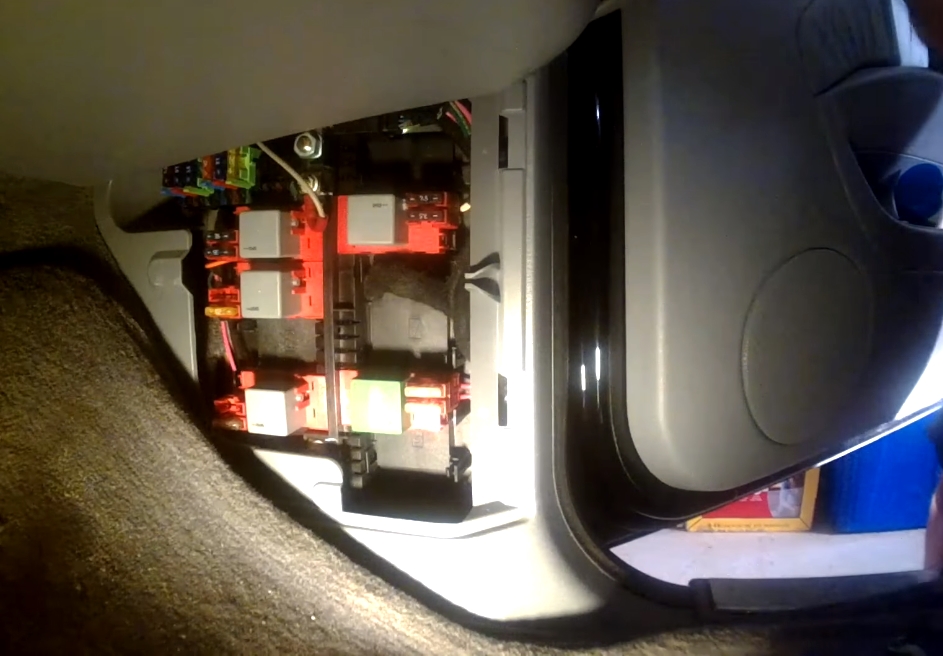

В интерьере Mercedes ML W163 основной блок предохранителей и реле спрятан под приборной панелью на водительской стороне, прикрытый пластиковой крышкой. Чтобы открыть, поверните два фиксатора на 90 градусов. Внешний вид блока примерно такой.

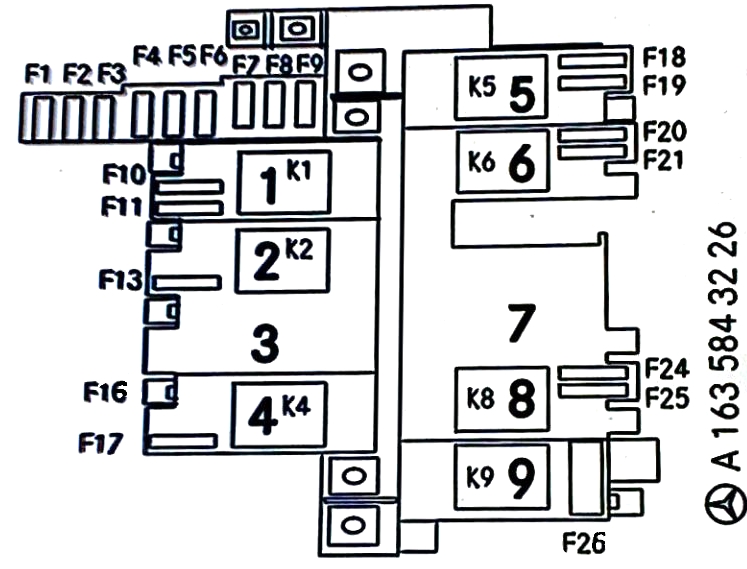

Заводская диаграмма
Версия 1
Расшифровка предохранителей
| F1 | 7,5A Индикатор отключения подушки безопасности пассажира |
| F2 | 20A Прикуриватель передний |
| F3 | 15A Электродвигатель очистителя заднего стекла |
| F4 | 40A Электродвигатель вентилятора кондиционера /отопителя, передний |
| F5 | 7,5A Комбинация приборов, система кондиционирования |
| F6 | 20A Разъем питания дополнительного оборудования |
| F7-9 | — |
| F10 | 35A Блок переключателей регулировки сиденья водителя |
| F11 | 35A Блок переключателей регулировки сиденья пассажира |
| F13 | Бензонасос/ датчик уровня топлива |
| F16 | — |
| F17 | 25A Обогрев заднего стекла |
| F18 | — |
| F19 | 30A Насос омывателя фар |
| F20 | 7,5A Правая фара-дальний свет |
| F21 | 7,5A Дальний свет — левая фара, индикатор включения дальнего света |
| F22 | — |
| F23 | — |
| F24 | 25A Электропривод задних стеклоподъемников |
| F25 | 25A Электропривод стеклоподъемников, передний |
| Реле | |
| 1 | электропривод сидений |
| 2 | Бензонасос |
| 3 | — |
| 4 | Обогрев заднего стекла |
| 5 | Насос омывателя фар |
| 6 | Фары — дальний свет |
| 7 | — |
| 8 | Основные цепи зажигания |
| 9 | |
Версия 2
Функции элементов
| F1 | 7,5А Индикатор отключения подушки безопасности пассажира |
| F2 | 20А Предохранитель прикуривателя |
| F3 | 15А Электродвигатель очистителя заднего стекла |
| F4 | — |
| F5 | 7,5А Комбинация приборов, система кондиционирования |
| F6 | 20А Разъем питания дополнительного оборудования |
| F7 | — |
| F8 | 20А Подогрева передних сидений |
| F9 | — |
| F10 | 30А Блок переключателей регулировки сиденья водителя |
| F11 | 30А Блок переключателей регулировки сиденья пассажира |
| F13 | 20А Бензонасос/ датчик уровня топлива |
| F16 | — |
| F17 | 25А Обогрев заднего стекла |
| F18 | — |
| F19 | 30А Насос омывателя фар |
| F20-25 | |
| F26 | 70А Реле основных цепей зажигания |
| Реле | |
| 1 | Электропривод сидений |
| 2 | Бензонасос |
| 3 | |
| 4 | Обогрев заднего стекла |
| 5 | Насос омывателя фар |
| 6 | |
| 9 | Основные цепи зажигания |
В любой конфигурации Mercedes ML W163 предохранитель №2 отвечает за передний прикуриватель. Для задних розеток — предохранители в моторном блоке.

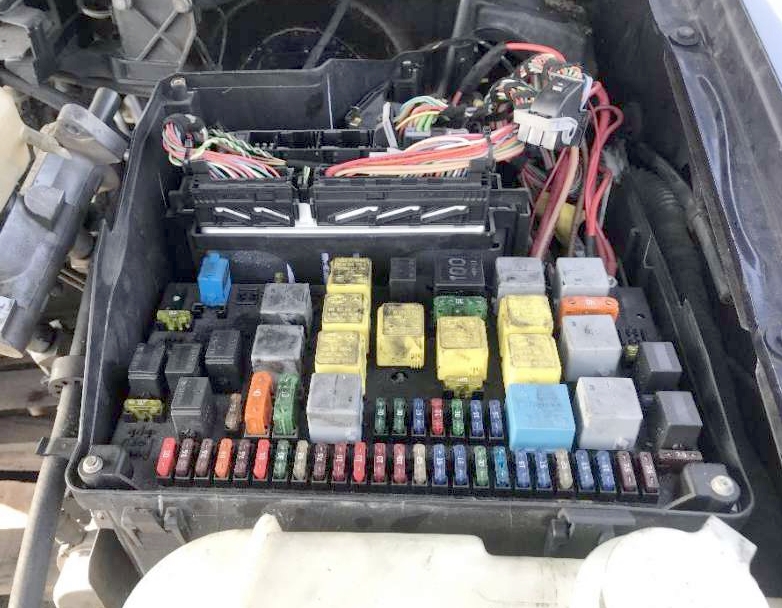

Блок предохранителей в моторном отсеке Mercedes ML 163
В моторном компарте блок предохранителей и реле Mercedes ML 163 установлен слева за пластиковой крышкой. Доступ осуществляется путем отжима защелок.

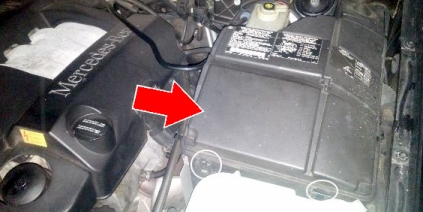

Фотография расположения

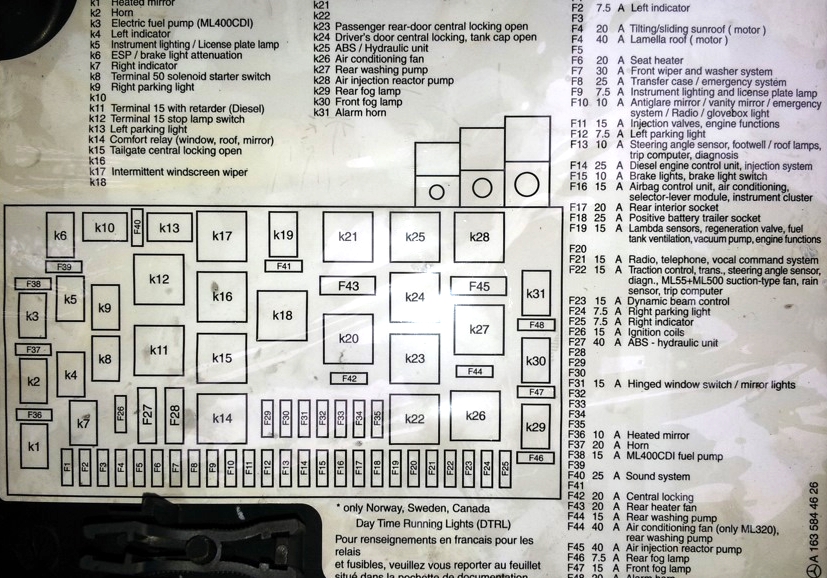

Проверяйте данные по схемам на внутренней стороне крышки блока предохранителей Mercedes ML 163.

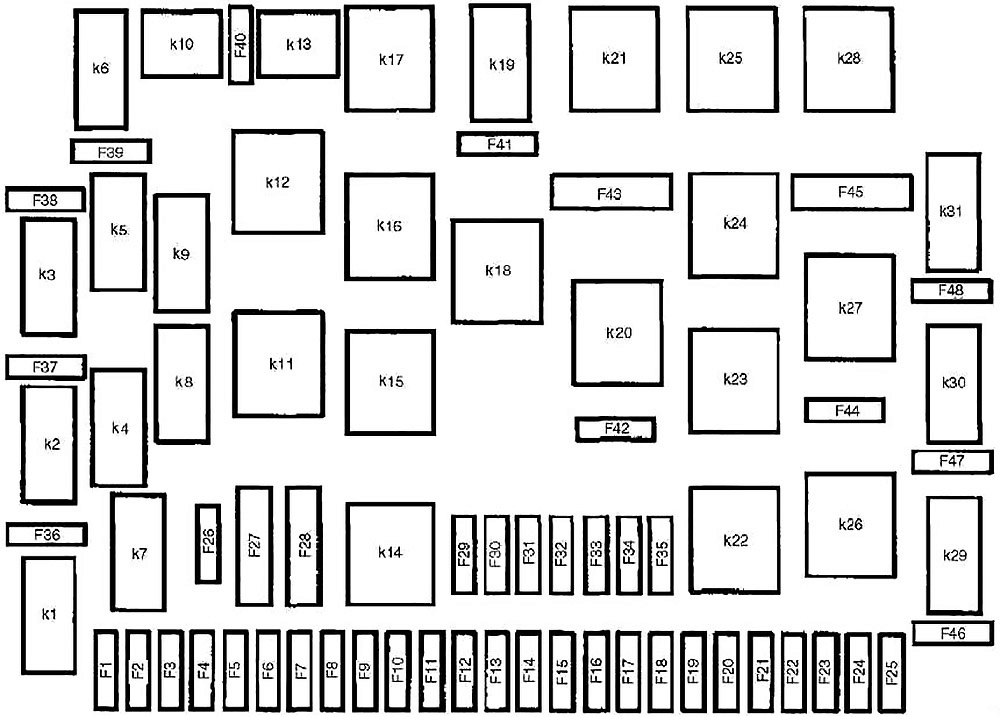

Диаграмма блока
Описание компонентов
| F1 | 15A Разъем подключения дополнительного оборудования передний |
| F2 | 7,5A Левые указатели поворота |
| F3 | 15A Правая фара — дальний свет |
| F4 | 20/30A Электродвигатель привода люка |
| F5 | 7,A Дальний свет — левая фара, индикатор включения дальнего света |
| F6 | 7,5A Электродвигатель очистителя заднего стекла 20A Подогрев сидений |
| F7 | 15/30A Очиститель /омыватель лобового стекла, выключатель аварийной сигнализации |
| F8 | 25A Блок управления раздаточной коробкой |
| F9 | 7,5A Лампы подсветки номерного знака, подсветка переключателей |
| F10 | 10A Аудиосистема, лампы подсветки косметических зеркалец, маршрутный компьютер, лампа подсветки вещевого ящика, предохранитель прикуривателя, индикатор системы SRS,внутреннее зеркало заднего вида |
| F11 | 10/15A Система управления двигателем (бензин) |
| F12 | 7,5A Лампы переднего левого габарита/ заднего левого габарита |
| F13 | 10A Лампы освещения салона, маршрутный компьютер, индикатор не пристегнутого ремня безопасности, датчик положения рулевого колеса, диагностический разъем |
| F14 | 10/25A Система управления двигателем (Дизель) |
| F15 | 10A Стоп-сигналы |
| F16 | 15A Диагностический разъем, выключатель фонарей заднего хода, блок управления кондиционером, электродвигатель заслонки переключения забора воздуха |
| F17 | 15/20A Разъем питания дополнительного оборудования, багажное отделение |
| F18 | 25A Разъем электрооборудования прицепа |
| F19 | 15A Система управления двигателем (бензин) |
| F20 | 15A Электропривод зеркал заднего вида |
| F21 | 15/25A Аудиосистема, Телефон |
| F22 | 15A АКПП, блок управления раздаточной коробкой, противобуксовочная система, система поддержания скорости, датчик положения рулевого колеса |
| F23 | 15A Блок управления корректором фар |
| F24 | 7,5A Лампы переднего правого габарита /заднего правого габарита |
| F25 | 7,5A Правые указатели поворота |
| F26 | 15A Система управления двигателем (бензин) |
| F27 | 40A Противобуксовочная система (TCS) |
| F28 | 20A Подогрев сидений |
| F29 | 30A Многофункциональный переключатель- электропривод стеклоподъемников |
| F30 | |
| F31 | 15A Переключатель электропривода люка, электропривод зеркал заднего вида на дверях, электропривод задних стеклоподъемников |
| F32 | 30A Электропривод правого переднего сиденья |
| F33 | 30A Электропривод переднего левого сиденья |
| F34 | 7,5A Левая фара-ближний свет, корректор фар |
| F35 | 7,5A Правая фара — ближний свет |
| F36 | 10/25A Обогрев заднего стекла 20A Гудок |
| F37 | 20A Гудок |
| F38 | 20A Топливный модуль (бензонасос) /датчик уровня топлива |
| F39 | — |
| F40 | 25A Вакуумный насос усилителя тормозов (ML270CDI) либо Аудио система |
| F41 | Электродвигатель насоса охлаждающей жидкости, электродвигатель вентилятора охлаждения блока предохранителей /реле дополнительный обогреватель |
| F42 | 20A Центральный замок |
| F43 | 20/30A Реле электродвигателя вентилятора отопителя, реле электродвигателя вентилятора отопителя/ кондиционера (задн.) |
| F44 | 30A Электродвигатели вентиляторов конденсатора кондиционера 15A Насос омывателя заднего стекла, реле электродвигателя вентилятора конденсатора кондиционера (кроме ML320/ML350) |
| F45 | 40A Электродвигатель вакуумного насоса системы рециркуляции ОГ (EGR) |
| F46 | 7,5/15A Задние противотуманные фары |
| F47 | 15A Передние противотуманные фары |
| F48 | 20A Сигнал противоугонной системы |
| Реле | |
| 1 | Обогрев заднего стекла |
| 2 | Вентилятор системы охлаждения |
| 3 | Реле подкачивающего топливного насоса (кроме ML270CDI) |
| 4 | Левый указатель поворота |
| 5 | Лампы подсветки номерного знака, комбинация приборов |
| 6 | Отключение стоп-сигналов (ESP) |
| 7 | Правые указатели поворота |
| 8 | Стартер |
| 9 | Правые передние /задние габаритов |
| 10 | — |
| 11 | Основные цепи зажигания (ML270CDI) |
| 12 | Основные цепи зажигания |
| 13 | Левые передние /задние габаритов |
| 14 | Электропривод стеклоподъемников |
| 15 | Центральный замок – разблокировка задней двери |
| 16 | Привода стеклоподъемника пассажира |
| 17 | Прерывистый режим работы очистителя лобового стекла |
| 18 | Привод стеклоподъемника водителя |
| 19 | Насос охлаждающей жидкости |
| 20 | Центральный замок — блокировка дверей |
| 21 | Вентилятор отопителя, вентилятор охлаждения блока предохранителей/ реле Либо Центральный замок |
| 22 | Ближний свет фар |
| 23 | Реле центрального замка — разблокировка двери пассажира и задних боковых дверей |
| 24 | Реле центрального замка – разблокировка двери водителя |
| 25 | Насос ABS |
| 26 | Вентилятор конденсатора кондиционера |
| 27 | Насос омывателя заднего стекла |
| 28 | Насос системы подачи воздуха на выпуск |
| 29 | Задние противотуманные фонари |
| 30 | Передние противотуманные фонари |
| 31 | Гудок (с противоугонной системой) |
