Второе поколение компактного кроссовера Kia Sportage выпускалось в период с 2004 по 2010 год, включая модели 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов. За эти годы автомобиль подвергся двум значительным обновлениям. В данной статье вы получите детальное руководство по предохранителям и реле Kia Sportage 2 поколения: схемы, расположение блоков и спецификацию. Особое внимание уделим предохранителю прикуривателя Kia Sportage 2004-2010, а также другим ключевым элементам электрики для надежного ремонта и диагностики.
Функции предохранителей и реле в Kia Sportage 2 могут варьироваться в зависимости от комплектации. Всегда проверяйте актуальную схему на внутренней стороне крышки блока для точной идентификации.
Не соответствуют схемы или поколение Kia Sportage?
[Описание Киа Спортейдж 1]
[Описание Киа Спортейдж 3]
[Описание Киа Спортейдж 4]
Расположение блоков в салоне
Блок предохранителей в пассажирском отсеке
Блок установлен на конце торпедо, со стороны водительского сиденья. Чтобы получить доступ, просто снимите пластиковую крышку.

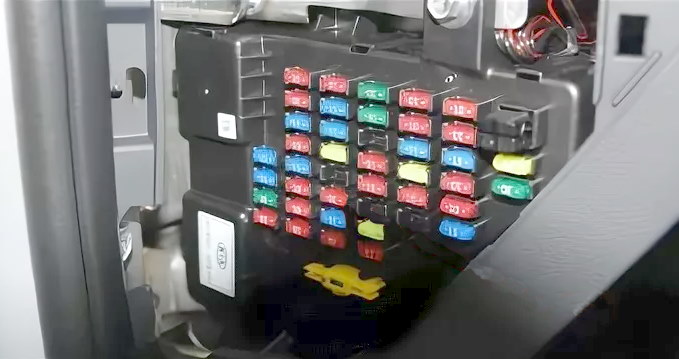

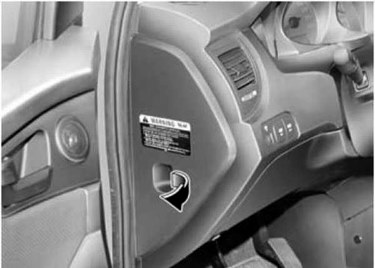

Пример доступа к блоку
Расшифровка схемы на русском языке для Kia Sportage 2

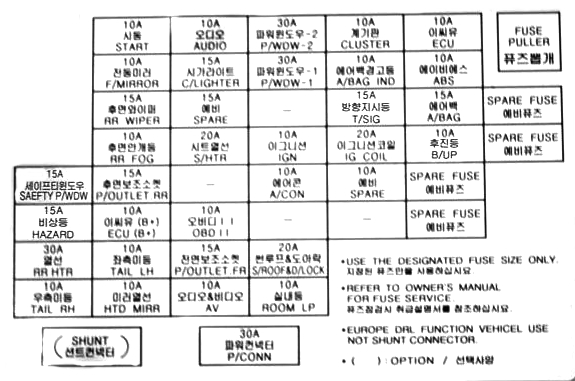

Официальная схема с крышки блока предохранителей

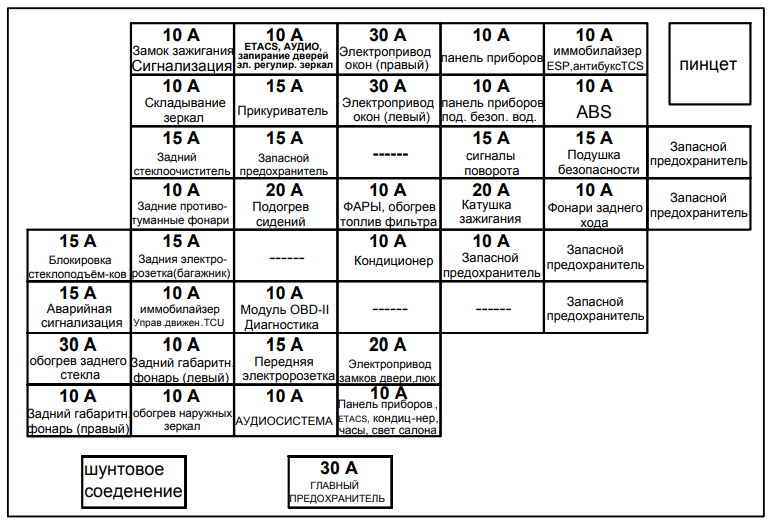

Подробное назначение предохранителей в салоне Kia Sportage 2
| TAIL RH | 10А Правый задний комбинированный фонарь, правая фара, реле передних противотуманных фар блок управления освещением для езды в дневное время (DRL), освещение |
| RR HTR | 30А Реле обогрева заднего стекла, контакт |
| HAZARD | 15А Реле аварийной сигнализации, выключатель аварийной сигнализации, ЕТАСМ, панель приборов, много функциональный переключатель, левый /правый задний комбинированный фонарь, левая /правая фара, лампа левого /правого бокового повторителя указателя поворота |
| HTD MIRR | 15А Привод регулировки левого /правого бокового зеркала заднего вида, блок управления кондиционером |
| TAIL LH | 10А Левая фара, левый задний комбинированный фонарь, левый /правый фонарь освещения номерного знака |
| ECU (B+) | 10А Блок управления трансмиссией (ТСМ), блок управления иммобипайзером |
| P/OUTLET RR | 15А Задняя розетка |
| RR FOG | 10А Реле задних противотуманных фар |
| RR WIPER | 15А Панель приборов, ETACM, лампа освещения багажного отделения, лампа освещения кузова, переключатель стекло подъемника двери багажного отделения, переключатель стекло подъемника задней двери, реле очистителя заднего стекла, многофункциональный переключатель, реле обогрева заднего стекла |
| START | 10А Реле охранной сигнализации, реле блока круиз-контроля, реле стартера, переключатель режимов работы трансмиссии |
| AV | 10А Аудиосистема |
| P/OUTLET FR | 15А Передняя розетка |
| OBD II | 10А Разъем передачи данных, многоцелевой контрольный разъем |
| S/HTR | 20А Выключатель подогрева сиденья водителя /пассажира |
| C/ LIGHTER | 15А Прикуриватель |
| AUDIO | 10А Выключатель привода регулировки зеркала заднего вида, электронные часы, ЕТАСМ, аудиосистема |
| ROOM LP | 10А Выключатель системы, напоминающей водителю о ключе, оставленном в замке зажигания, панель приборов, ЕТАСМ, лампа освещения салона, блок управления кондиционером, цифровые часы, лампа освещения багажного отделения, выключатель управления люком |
| S/ROOF & D/LOCK | 20А Правая /левая лампы подсветки передних дверей |
| A/CON | 10А Реле запирания/ отпирания дверей, контроллер управления люком, электро хроматическое зеркало |
| IGN | 10А Реле фар, датчик AQS, блок управления освещением для езды в дневное время (DRL), реле обогрева топливного фильтра |
| PAVDW 1 | 30А Выключатель электрического стекло подъемника окна водителя выключатель электрического стекло подъемника левого заднего окна |
| P/WDW 2 | 30А Выключатель электрического стекло подъемника окна водителя /пассажира, выключатель электрического стекло подъемника правого заднего окна |
| IG COIL | 20А Катушка зажигания |
| T/SIG | 15А Выключатель аварийной сигнализации, автоматический световой датчик |
| A/BAG IND | 15А Приборная панель |
| CLUSTER | 10А Приборная панель, ETACM, блок управления иммобилайзером, резистор предварительного возбуждения, генератор, блок управления DRL |
| B/UP | 10А Выключатель лампы заднего хода, переключатель режимов работы трансмиссии |
| A/BAG | 10А Электронный блок управления системой SRS |
| ABS | 15А Блок управления ABS, блок управления ESP, датчик ускорения, выключатель противо пробуксовочной системы (TCS), выключатель ESP, датчик угла поворота рулевого колеса |
| ECU | 10А Блок управления иммобилайзером, датчик скорости автомобиля, блок управления двигателем (ЕСМ), генератор импульсов ТСМ А/В, выключатель сигнализации топливного фильтра, блок круиз-контроля, датчик массового расхода воздуха, электронный блок управления полным приводом, выключатель стоп-сигнала, много функциональный выключатель |
Предохранитель прикуривателя в Kia Sportage 2 маркируется как C/ LIGHTER (15А), а дополнительные розетки обозначаются P/OUTLET FR и P/OUTLET RR. Это ключевые элементы для электрики салона, часто используемые в ремонте.
Блок реле в салоне

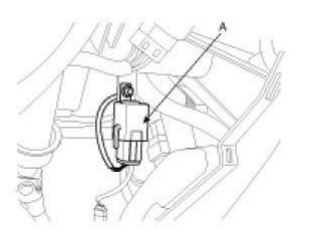

Некоторые реле размещены под торпедо, вблизи рулевой колонки: реле аварийной сигнализации и поворотников, задних противотуманок, сигнализации или центрального замка. Это удобно для диагностики электрических неисправностей в Kia Sportage второго поколения.
В главном блоке предохранителей также могут быть закреплены отдельные реле.
- Реле обогрева заднего стекла
- Реле задних фонарей
- Реле стеклоподъемников
Блоки предохранителей и реле под капотом
Главный блок в моторном отсеке
Основной блок размещен слева в подкапотном пространстве Kia Sportage 2, что упрощает доступ для обслуживания электрики двигателя и систем.

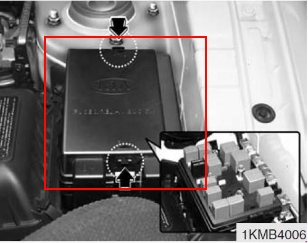

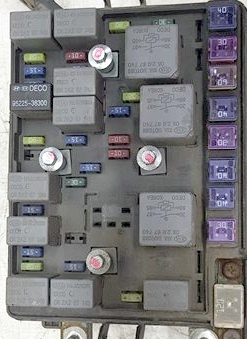

Вариант расположения блока под капотом

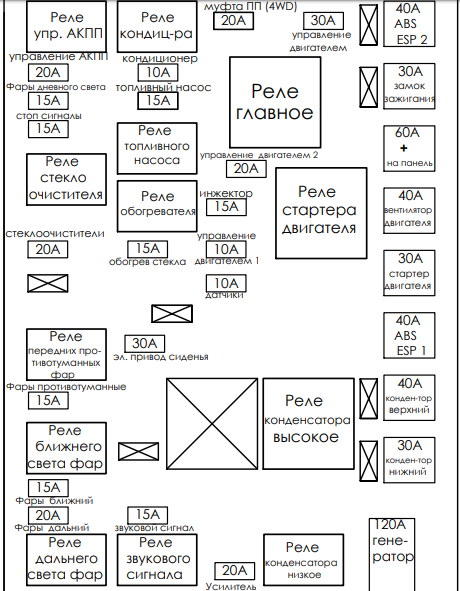

Схема предохранителей под капотом на русском для Kia Sportage 2

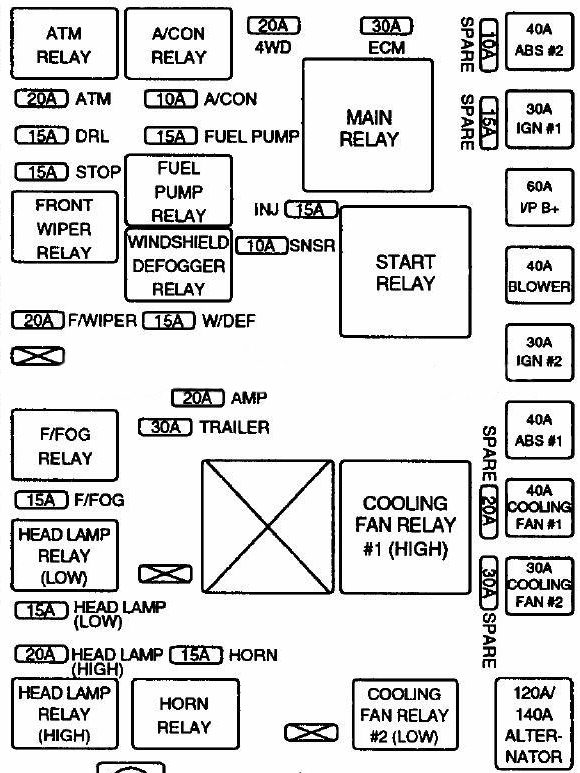

Оригинальная схема блока под капотом
Расшифровка предохранителей под капотом Kia Sportage 2 поколения
| ALT | 120/140А Аккумуляторная батарея, генератор переменного тока (120А — бензиновый двигатель 2.0 л.; 140А — дизельный двигатель 2.0 л., бензиновый двигатель 2.4 л.)) |
| I/PB+ | 60А Распределительная коробка приборной панели |
| BLOWER | 40А Реле вентилятора |
| ABS #1 | 40А Блоки управления ABS (анти блокировочная система) и ESP (система стабилизации курсовой устойчивости) |
| ABS #2 | 40А Блоки управления ABS (анти блокировочная система) и ESP (система стабилизации курсовой устойчивости) |
| COOLING FAN #1 | 40А Реле охлаждающего вентилятора №1 /высокие обороты 1 |
| COOLING FAN #2 | 30А Реле охлаждающего вентилятора №2 системы охлаждения двигателя ( низкие обороты ) |
| IGN#1 | 30А Замок зажигания (IG1, АСС) |
| IGN#2 | 3А Замок зажигания (IG2, START), реле стартера |
| ECM | 30А Главное реле, реле топливного насоса, SNSR 10 A, INJ 10 А, ЕСМ (блок управления двигателем ) |
| 4WD | 20А Блок управления двигателем 4WD |
| F/WIPER | 20А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя, многофункциональный переключатель |
| AMP | 20А Низкочастотный динамик, усилитель №1 |
| HEAD LAMP (HIGH) | 20А Реле фар (ДАЛЬНИЙ СВЕТ) |
| ATM | 20А Реле автоматической коробки передач |
| FUEL PUMP | 15А Реле топливного насоса |
| INJ | 15А Блок ЕСМ, форсунка, выключатель стоп-сигналов, привод системы рециркуляции отработавших газов (EGR), привод управления оборотами холостого хода (ISA), привод управления дроссельной заслонкой, электродвигатель №1 управления регулируемым впускным коллектором |
| STOP | 15А Выключатель стоп-сигналов |
| W/DEF | 15А Реле анти запотевателя лобового стекла |
| F/FOG | 15А Реле передних противотуманных фар |
| HEAD LAMP (LOW) | 15А Реле фар (БЛИЖНИЙ СВЕТ) |
| HORN | 15А Реле звукового сигнала, генератор переменного тока, реле сирены |
| A/CON | 10А Реле кондиционера воздуха |
| SNSR | 10А Датчик массового расхода воздуха, реле нагревателя РТС, реле свечей предпускового подогрева, датчик кислорода, блок ЕСМ, блок SMARTRA, датчик положения коленчатого вала, блок управления дневными ходовыми огнями |
| DRL | 15А Блок управления DRL ( дневными ходовыми огнями) |
Расшифровка реле в главном блоке под капотом
| A/CON | Репе кондиционирования воздуха |
| АТМ | Реле устройства автоматической коробки передач |
| COND2 | Реле (низк.) конденсатора |
| DEICE | Реле обогревателя стекла |
| F/FOG | Репе передней противотуманной фары |
| F/PUMP | Реле топливного насоса |
| HDLP HI | Реле (дальнего света) фар |
| HDLPLO | Реле (ближнего света) фар |
| HORN | Реле сигнала |
| WIPER | Реле дворников |
| COND1 | Реле (высок.) конденсатора |
| MAIN | Главное реле |
| START | Реле мотора стартера |
| COND1 | Конденсатор (высок.) |
Дополнительный блок для дизельных моделей
В версиях Kia Sportage 2 с дизельным мотором дополнительный блок размещается в передней части подкапотного пространства, для поддержки систем подогрева и топливной.

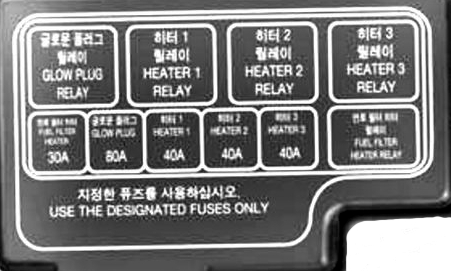

Схема дополнительного блока предохранителей
Назначение элементов в дополнительном блоке
| GLOW PLUG RELAY | Реле свечи предпускового подогрева |
| HEATER1 RELAY | Реле 1 нагревателя с положительным температурным коэффициентом |
| HEATER2 RELAY | Реле 2 нагревателя с положительным температурным коэффициентом |
| HEATER3 RELAY | Реле 3 нагревателя с положительным температурным коэффициентом |
| FUEL FILTER HEATER RELAY | Реле нагревателя топливного фильтра |
| FUEL FILTER HEATER | 30А Нагреватель топливного фильтра |
| GLOW PLUG | 80А Свеча предпускового подогрева |
| HEATER1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
| HEATER2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| HEATER3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
Есть вопросы по предохранителям или реле Kia Sportage 2? Оставляйте их в комментариях ниже для обсуждения с другими владельцами.
