Седан Kia Spectra выпускался в период с 2000 по 2010 год включительно. В этой статье мы подробно разберем расположение предохранителей и реле для Kia Spectra, включая схемы блоков предохранителей, иллюстрации различных вариантов и точные места установки. Особое внимание уделим предохранителю прикуривателя Kia Spectra, который часто вызывает вопросы у владельцев.
Точные схемы предохранителей и реле для вашей модели Kia Spectra обычно указаны на крышке соответствующего блока. Всегда проверяйте маркировку на месте для точности.
Расположение блоков в салоне
Блок предохранителей салона
Этот блок размещен на левой стороне под торпедо, со стороны водительского сиденья, за пластиковой защитной панелью.

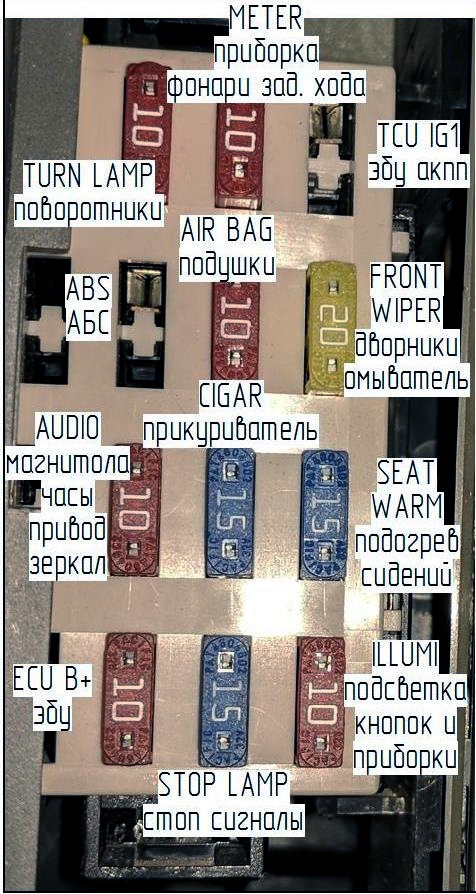

Схема блока предохранителей
Расшифровка предохранителей
| A/BAG | 10A Надувная подушка безопасности |
| TURN LAMP | 10A Лампа указателя поворота |
| METER | 10A Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал |
| ILLUMI | 10A Подсветка выключателя |
| POWER SOCKET | 15A Лампа багажного отсека, розетка электро питания |
| HAZARD | 15A Лампа аварийной сигнализации |
| STOP | 15A Лампа стоп-сигнала, АБС |
| TAIL (RH) | 10A Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя |
| TAIL (LH) | 10A Лампа габаритного света (левая задняя/ правая передняя) |
| CIGAR | 15A Прикуриватель |
| AUDIO | 10A Аудиосистема, электропривод зеркала заднего вида, часы |
| WIPER (FRT) | 15А Стекло очиститель, омыватель (передний), люк |
| WIPER (RR) | 15А Стекло очиститель (задний). Омыватель (задний) |
| WARMER | 15А Обогрев переднего сидения |
| MIRROR DEF | 10А Обогреватель наружного зеркала заднего вида |
| START | 10А Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением) |
Предохранитель для прикуривателя в Kia Spectra маркируется как CIGAR и имеет номинал 15А, что важно при самостоятельной замене.
Блок реле в салоне

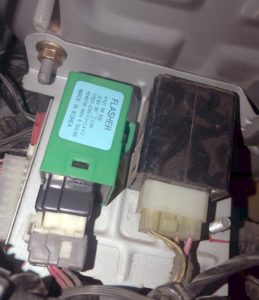

Релейный блок установлен непосредственно за основным блоком предохранителей. Число реле варьируется в зависимости от комплектации автомобиля и уровня электрики. Поблизости может быть установлен модуль системы иммобилайзера.

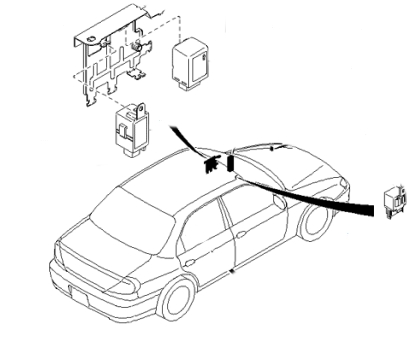

Иллюстрация блока реле
В этом блоке реле Kia Spectra могут присутствовать элементы, такие как реле аварийной сигнализации и поворотников, реле звукового сигнала, реле центрального замка, реле ЭБУ двигателя, реле противотуманных фар и другие компоненты электрической системы.
Блок предохранителей и реле под капотом
Данный блок установлен в моторном отсеке, вблизи аккумуляторной батареи, и защищен пластиковой крышкой от внешних воздействий.

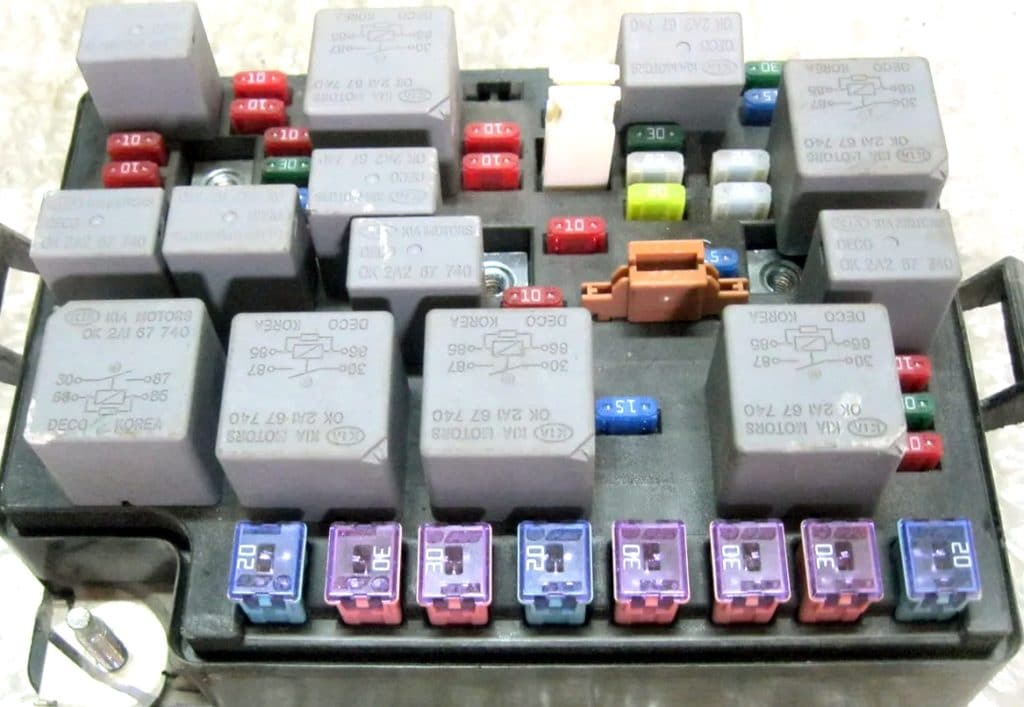

Пример фото блока в моторном отсеке

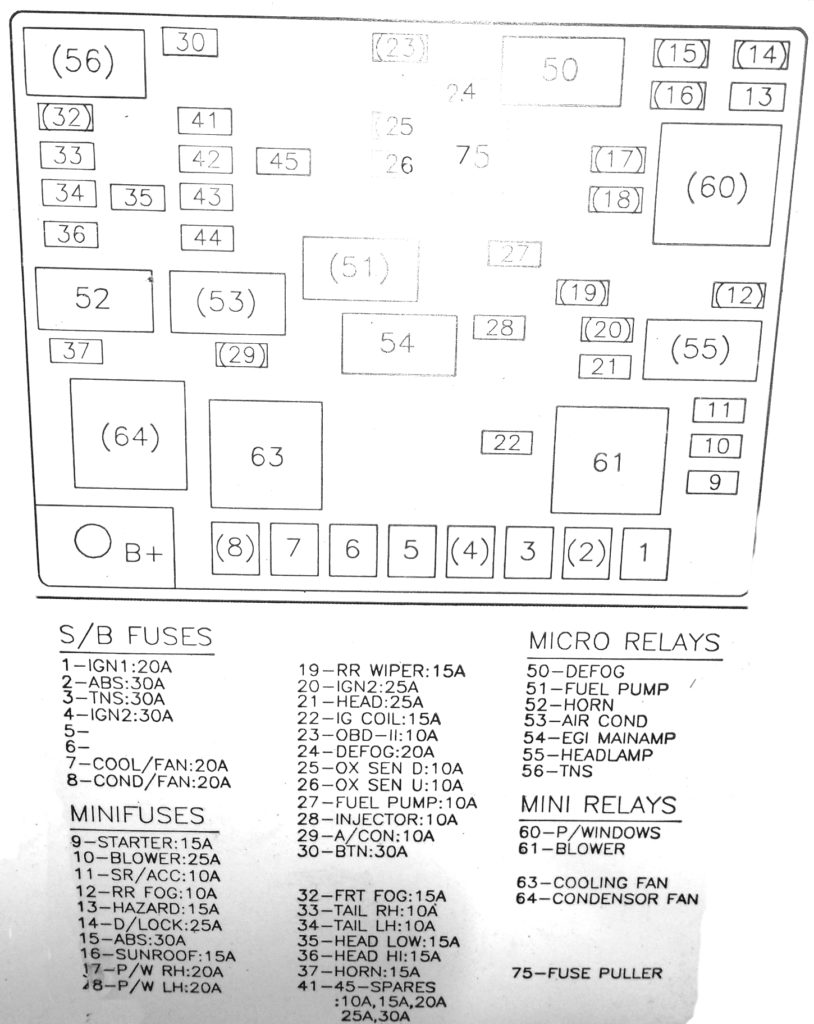

Схема блока под капотом
Расшифровка элементов
| 1 | IGN 1:20A (Замок зажигания) |
| 2 | ABS: 30A (АБС) |
| 3 | TNS: 30A (Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А) |
| 4 | IGN 2: 30A (Замок зажигания, реле стартера) |
| 5 | START: 20А Стартер |
| 6 | 30А. Питание предохранителей 15 и 20 |
| 7 | COOL/FAN: 20A Вент. Радиатора |
| 8 | COND/FAN: 20A Вент. Кондиционера |
| 9 | STARTER: 10/15A Стартер |
| 10 | BLOWER: 25A Вентилятор отопителя |
| 11 | SR/ACC: 10A Кондиционер |
| 12 | RR FOG: 10A Задние противотуманные фонари |
| 13 | HAZARD: 15A Аварийно — световая сигнализация |
| 14 | D/LOCK: 25A Центральный замок дверей |
| 15 | ABS: 30A АБС |
| 16 | SUNROOF: 15A Люк |
| 17 | P/W RH: 20A Правые электрические стекло подъемники |
| 18 | P/W LH: 20A Левые электрические стекло подъемники |
| 19 | RR WIPER: 15A Стекло очиститель — задний |
| 20 | IGN 2: 20A Замок зажигания, реле стартера |
| 21 | HEAD: 25A Головные фары |
| 22 | IG COIL: 15A Катушка зажигания |
| 23 | OBD – II: 10A Диагностический разъём |
| 24 | DEFOG: 20A Обогреватель стекла |
| 25 | OX SEN D: 10A Задний датчик кислорода |
| 26 | OX SEN U: 10A Передний датчик кислорода |
| 27 | FUEL PUMP: 10A Топливный насос |
| 28 | INJECTOR: 10A Инжектор |
| 29 | A/CON: 10A Кондиционер |
| 30 | BTN: 30A Стоп-сигналы, Аварийная сигнализация, Освещение салона, Центральный замок |
| 31 | 10А Автоматическое включение света |
| 32 | FRT FOG: 15A Противотуманные фары, передние |
| 33 | TAIL RH: 10A Габаритный фонарь — задний правый |
| 34 | TAIL LH: 10A Габаритный фонарь — задний левый |
| 35 | HEAD LOW: 15A Фара ближний |
| 36 | HEAD HI: 15A Фара дальний |
| 37 | HORN: 15A Реле звукового сигнала |
| 41 45 | SPARES: 10A, 15A, 20A, 30A (запасной) |
| 50 | DEFOG Противотуманные фары |
| 51 | FUEL PUMP Топливный насос |
| 52 | HORN звуковой сигнал |
| 53 | AIR COND кондиционер |
| 54 | EGI MAINAMP Главное реле зажигания |
| 55 | HEADLAMP Фары головного света, подсветка приборов и органов управления |
| 56 | TNS Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| 60 | P/WINDOWS Реле электро стекло подъемников |
| 61 | BLOWER Реле отопления и кондиционера |
| 63 | COOLING FAN Реле вентилятор радиатора |
| 64 | CONDENSOR FAN Реле вент. кондиционера |
| 75 | FUSE PULLER — Пинцет |
На нашем YouTube-канале доступно видео, посвященное предохранителям и реле Kia Spectra. Рекомендуем просмотреть и подписаться для получения дополнительных инструкций по ремонту и диагностике.
Это все основные сведения по теме. Если у вас есть полезные дополнения или опыт замены предохранителей в Kia Spectra, делитесь в комментариях ниже.
