Kia Soul первого поколения выпускался в период с 2008 по 2013 год, включая модели 2008, 2009, 2010, 2011, 2012 и 2013 годов, оснащенные как дизельными, так и бензиновыми моторами. В конце 2011 года автомобиль подвергся рестайлингу, который коснулся внешнего дизайна и технических характеристик, включая электрику. В этой подробной статье мы разберем расположение блоков предохранителей и реле для Kia Soul 1-го поколения, предоставим схемы предохранителей, фото блоков, инструкции по замене и назначение каждого элемента для владельцев Kia Soul с бензиновым или дизельным двигателем.
Конфигурация блоков предохранителей и реле в Kia Soul 1 зависит от года производства, типа двигателя (дизель или бензин) и комплектации. Обязательно проверяйте схемы на крышке блока для точного соответствия вашей модели.

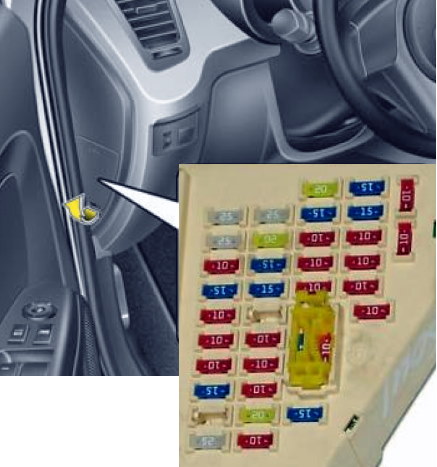

Блок предохранителей в салоне Kia Soul 1
Этот блок размещен на конце приборной панели, под защитной пластиковой крышкой со стороны водителя.

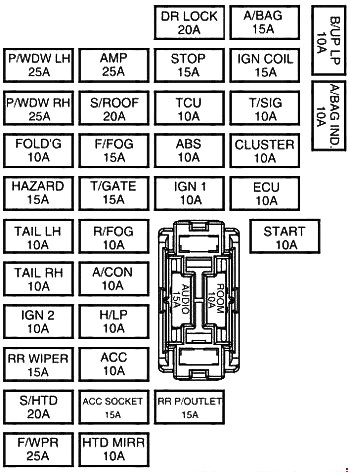

Схема блока предохранителей салона
Расшифровка предохранителей салонного блока
| P/WDW LH | 25А Главный переключатель электро стекло подъемников, переключатель электро стекло подъемник а задней левой двери |
| P/WDW RH | 25А Главный переключатель электро стекло подъемников, переключатель электро стекло подъемника задней правой двери, переключатель электро стекло подъемника двери пассажира |
| PDM 2 | 10А Переключатель пуска/ останова, PDM, держатель брелка |
| FOLD’G | 10А Соединитель для передачи данных, выключатель питания внешних зеркал |
| HAZARD | 15А Реле аварийной сигнализации, прерыватель срабатывания указателей поворота от одного касания, переключатель аварийной сигнализации |
| TAIL LH | 10А Фонари освещения номерного знака, задний левый комбинированный фонарь, левая передняя фара |
| TAIL RH | 10А Задний правый комбинированный фонарь, правая передняя фара, подсветка |
| IG 2 | 10А BCM, переключатель корректора наклона фар, привод корректор наклона левой/ правой фары, блок управления верхним люком |
| RR WIPER | 15А Распределительная коробка панели приборов (реле заднего стекло очистителя), много функциональный переключатель, электродвигатель заднего стекло очистителя |
| F/WPR | 25А Электро двигатель переднего стеклоочистителя, много функциональный переключатель, блок предохранителей и реле М/О (реле 10) |
| AMP | 25А С ISG: Преобразователь низкого напряжения постоянного тока в постоянный системы ISG (усилитель) Без ISG: усилитель |
| S/ROOF | 20А Блок управления верхним люком |
| F/FOG | 15А Реле передних противотуманных фар |
| T/GATE | 15А Реле крышки багажника, диагностический разъем |
| R/FOG | 10А Реле задних противотуманных фонарей |
| A/CON | 10А Блок управления кондиционером, блок реле и предохранителей моторного отсека (реле 1, реле 5, реле 6), блок реле и предохранителей DSL (реле ПТК2, реле ПТК3) |
| H/LP | 10А PDM (Реле ближнего света фар) |
| АСС | 10А PDM, аудиосистема, усилитель, преобразователь низкого напряжения постоянного тока в постоянный системы ISG (аудиосистема/ усилитель), модуль декоративной подсветки, BCM, блок управления электронными ключами, переключатель внешних зеркал с электроприводом |
| ACC SOCKET | 15А Передняя розетка питания, прикуриватель |
| HTD MIRR | ЭБУД/PCM, электродвигатель внешних зеркал с электроприводом со стороны водителя/ пассажира, блок управления кондиционером |
| DR LOCK | Реле блокировки дверей, реле разблокирования дверей, реле двойной блокировки |
| STOP | 15А Выключатель стоп — сигнала, реле стоп — сигнала, блок реле и предохранителей моторного отсека (реле 8, много функциональный диагностический разъем) |
| TCU | 10А Датчик скорости автомобиля (МКПП), переключатель диапазонов КПП (АКПП), БУТ (G4FC/G4FD), индикатор рычага ATM |
| ABS | 10А Выключатель ESP, датчик угла поворота рулевого колеса, блок управления АБС/ESP, много функциональный диагностический разъем |
| IG 1 | 10А Блок реле и предохранителей моторного отсека (реле 8, реле 9),выключатель стоп-сигнала, инвертор масляного насоса, блок системы помощи при парковке, обогреватель переднего левого/ правого сиденья, преобразователь низкого напряжения постоянного тока в постоянный системы ISG (аудиосистема/ усилитель), выключатель обогревателя переднего левого/ правого сиденья, блок напоминания о не пристегнутом ремне безопасности, электро хромное зеркало, индикатор SBR, зуммер системы помощи при парковке задним ходом, выключатель ISG, блок контроля давления в шинах |
| RR P/OUTLET | 15А Задняя розетка питания, прикуриватель |
| A/BAG | 15А Блок управления SRS, индикатор подушки безопасности пассажира |
| IGN COIL | 15А G4FC/G4FD: Катушка зажигания №1~4, конденсатор |
| T/SIG | 10А Выключатель аварийной сигнализации, много функциональный переключатель |
| CLUSTER | 10А BCM, блок управления кондиционером, PDM, блок управления электронными ключами, комбинация приборов |
| ECU | 10А ЭБУД/ PCM, датчик расхода воздуха, блок реле и предохранителей моторного отсека (реле 2), датчик оповещения о состоянии топливного фильтра |
| START | 10А PDM, переключатель диапазонов КПП, переключатель блокировки замка зажигания, ЭБУД /PCM |
| B/UP LP | 10А Выключатель фонарей заднего хода |
| A/BAG IND | 10А Комбинация приборов (индикаторы) |
| AUDIO | 15А ВЧ приемник, с ISG: Преобразователь низкого напряжения постоянного тока в постоянный системы ISG (аудиосистема), без ISG: Аудиосистема |
| ROOM | 10А BCM, подсветка замка зажигания и датчик открытия двери, комбинация приборов, модуль контроля давления в шинах, блок управления кондиционером, лампа в правом/ левом солнцезащитном козырьке, центральный плафон освещения салона, лампа направленного освещения, переключатель наружного зеркала с электроприводом, плафон багажника |
Предохранитель для переднего прикуривателя и розетки указан как ACC SOCKET, а для задней — RR P/OUTLET в блоке предохранителей салона Kia Soul.
Рядом с основным блоком предохранителей, под торпедо, монтируется отдельный модуль реле PDM (Power Distribution Module), который отвечает за работу кнопки запуска двигателя (старт/стоп) и ее подсветку в Kia Soul первого поколения.
Блоки предохранителей и реле под капотом Kia Soul 1
Главный блок под капотом

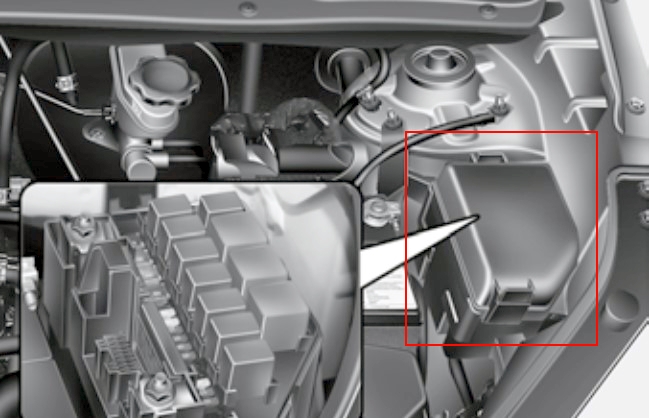

Основной блок расположен слева от двигателя в моторном отсеке, вблизи аккумуляторной батареи.

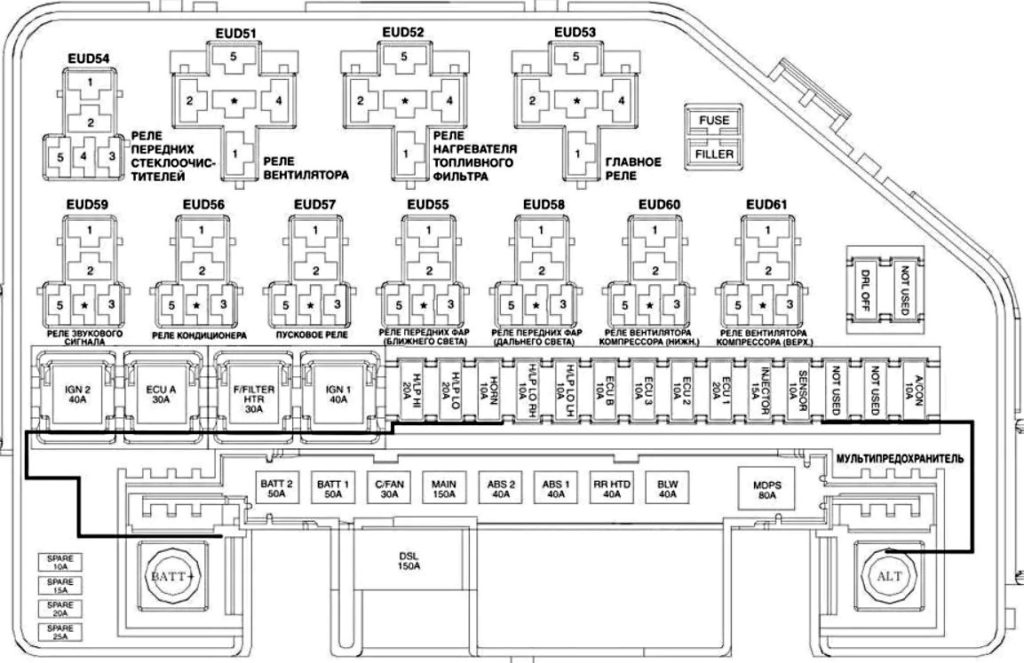

Вариант 1 схемы блока под капотом

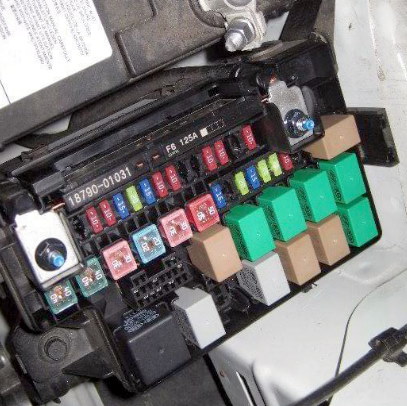

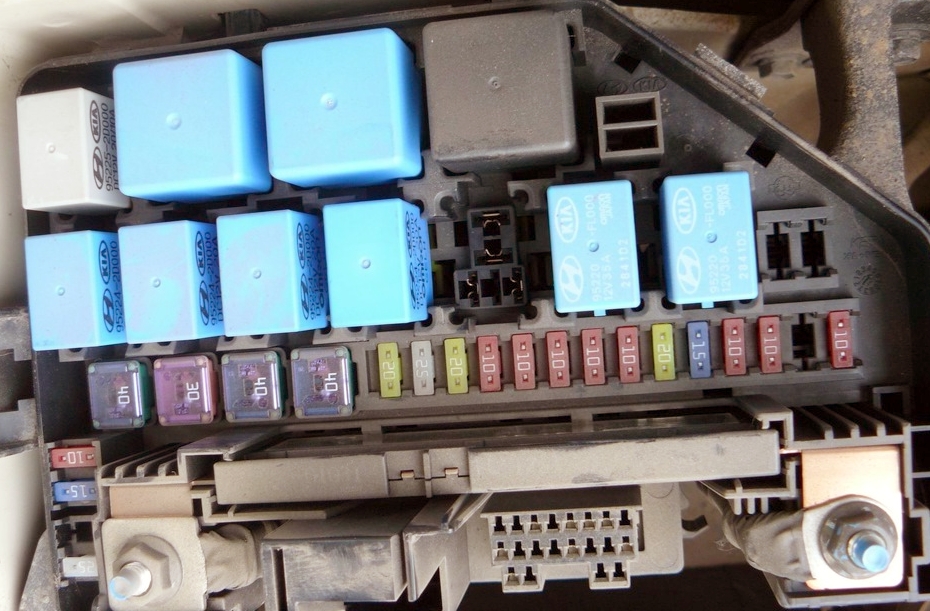

Фото блока предохранителей под капотом
Схема с обозначениями для варианта 1
Назначение предохранителей варианта 1
| ВАТТ 2 | 50А Распределительная коробка l/P (реле — задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания — ROOM 10A, AUDIO 15A) |
| ВАТТ 1 | 50А Распределительная коробка l/P (реле — сервопривод стекол, предохранители — P/WDW LH 25А, P/WDW RH 25А, FOLD’G 10А, HAZARD 15А) |
| C/FAN | 30А Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.) |
| MAIN | 150А Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
| ABS 2 | 40А Модуль управления АБС, модуль управления ESP |
| ABS 1 | 40А Модуль управления АБС, модуль управления ESP |
| RRHTD | 40А Распределительная коробка I/Р (реле обогревателя заднего стекла) |
| BLW | 40А Реле вентилятора |
| MDPS | 80А Модуль управления EPS |
| DSL | 150А Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40А Выключатель зажигания, пусковое реле |
| ECU А | 30А Главное реле, ECU В10А |
| F/PUMP | 20А G4FC: Реле топливного насоса |
| F/FILTER HTR | 30А D4FB: Реле нагревателя топливного фильтра |
| IGN 1 | 40А Выключатель зажигания |
| H/LPHI | 20А Реле передних фар (дальнего света) |
| H/LPLO | 20А Реле передних фар (ближнего света) |
| HORN | 10А Реле звукового сигнала |
| HORN | 10А Реле звукового сигнала |
| H/LP LO RH | 10А Правая передняя фара |
| H/LP LO LH | 10А Левая передняя фара, приборная панель (инд. ближнего света) |
| ECU В | 10А D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10А D4FB:Регулирующий клапан давления топлива |
| ECU 2 | 10А D4FB: Выключатель стоп-сигнала |
| ECU 1 | 20А D4FB: ЕСМ G4FC: ECM, PCM |
| INJECTOR | 15А D4FB:Блок реле и плавких предохранителей DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения распределительного вала, электропривод рециркуляции отработавших газов (EGR), привод турбо нагнетателя с изменяемой геометрией (VGT), модуль иммобилайзера G4FC: Форсунки № 1~4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
| SENSOR | 10А D4FB: Реле кондиционера, реле вентилятора компрессора (верх./ нижн.), кислородный датчик, реле нагревателя воздуха G4FC: ECM |
| A/CON | 10А Реле кондиционера |
| DRL OFF | 10А ВСМ |
Вариант 2 схемы блока под капотом
Схема блока для варианта 2
Расшифровка предохранителей варианта 2
| B+ 1 | 50А Распределительная коробка I / P (реле стекло подъёмника, предохранители — P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, ОПАСНОСТЬ 15A) |
| INVERTER | 50А Инвертор масляного насоса |
| ALT | 125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
| ABS 1 | 40А Модуль ESC |
| ABS 2 | 40А Модуль ESC |
| RR HTD | 40А Распределительная коробка I / P (реле заднего обогрева) |
| BLOWER 1 | 40А Реле вентилятора |
| MDPS 1 | 80А Модуль управления EPS |
| IG 2 | 40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска |
| IG 1 | 40А Замок зажигания, релейная коробка PDM (IG 2 Realy) |
| ECU 1 | 30А Реле управления двигателем |
| H/LP | 20А Реле фар |
| C/FAN | 30А Реле вентилятора кондиционера |
| B+2 | 50А Распределительная коробка I / P (реле задних фонарей, предохранитель — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем — ROOM LP 10A, МОДУЛЬ 15A) |
| F/PUMP | 15А Реле топливного насоса |
| PDM | 25А PDM, модуль управления Smart Key |
| SEAT HEATER | 20А Обогрев сидений водителя, Обогрев сидений пассажиров |
| ECU 2 | 15А PCM / ECM |
| TCU | 20А PCM |
| H/LP HI | 20А Реле фар |
| HORN | 10А Реле сигнала |
| DEDICATE DRL | 10А BCM |
| BLOWER 2 | 10А Модуль управления кондиционером (Авто) |
| SENSOR 1 | 10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера |
| SENSOR 2 | 10А C / Fan Hl / Low Relay, Инжектор № 1 — № 4 |
| IGN COIL | 15А Катушка зажигания № 1 ~ № 4, конденсатор |
| ECU 3 | 20А PCM / ECM |
| SENSOR 3 | 15А Датчик кислорода (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха |
| H/LP LH | 10А Левая передняя фара |
| H/LP RH | 10А Правая передняя фара |
| HTD STRG | 15А Обогрев руля |
| WIPER | 10А PCM |
| B/UP LP (AP) | 10А Электро хромное зеркало, задний комбинированный фонарь левой / правой стороны, комбинация приборов, A / V и навигационное головное устройство, аудио |
| MDPS2 | 10А Модуль управления EPS |
| A/CON | 10А Реле компрессора кондиционера |
Вспомогательный блок предохранителей
Этот дополнительный блок устанавливается исключительно на версиях Kia Soul с дизельным двигателем для поддержки системы подогрева.
В нем размещены компоненты, отвечающие за дополнительный подогрев двигателя и работу свечей накала в дизельных моделях Kia Soul 1-го поколения.
Если это не ваше поколение, ознакомьтесь с руководством по предохранителям для Kia Soul 2-го поколения.
Это полное руководство по блокам предохранителей и реле Kia Soul первого поколения. Если у вас есть дополнения или вопросы по схемам, фото или замене, оставляйте комментарии ниже.
