Первое поколение популярного кроссовера Kia Sorento (BL) производилось в период с 2002 по 2010 год, включая модели 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов выпуска. За эти годы автомобиль претерпел обновление в виде рестайлинга. В этой статье мы подробно разберем распиновку предохранителей и реле Kia Sorento 1, с иллюстрациями схем расположения блоков предохранителей, а также отметим ключевой элемент — предохранитель прикуривателя для Kia Sorento первого поколения.
Функции предохранителей и реле в блоках могут варьироваться в зависимости от комплектации и года выпуска модели. Рекомендуем проверять маркировку на крышке защитного отсека для точного соответствия вашей Kia Sorento 1.
Распиновка блока предохранителей в салоне Kia Sorento 1
Этот блок предохранителей расположен под приборной панелью со стороны водителя, скрытый за пластиковой крышкой. Подробнее о схеме предохранителей в салоне Kia Sorento BL.

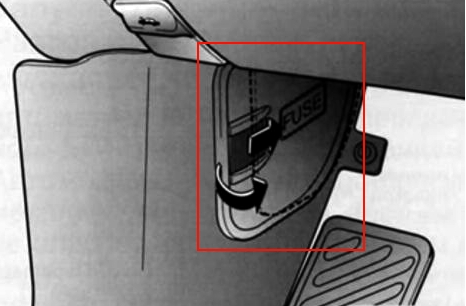

Фото — пример доступа

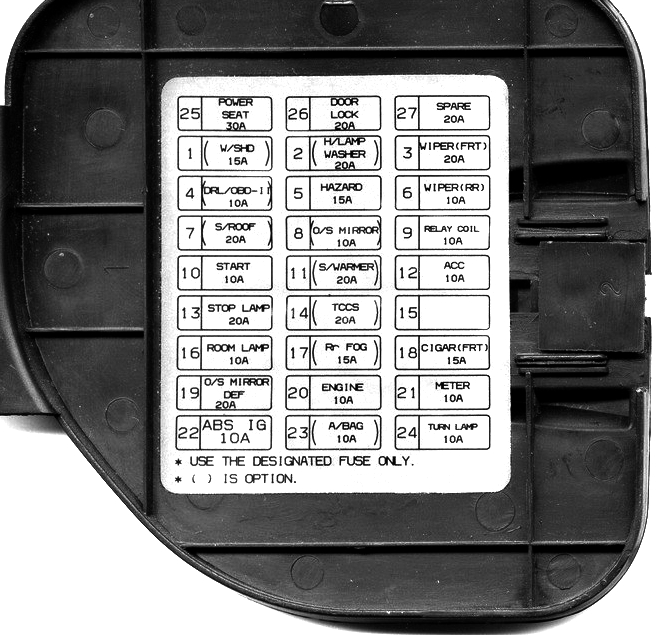

Схема блока предохранителей Вариант 1

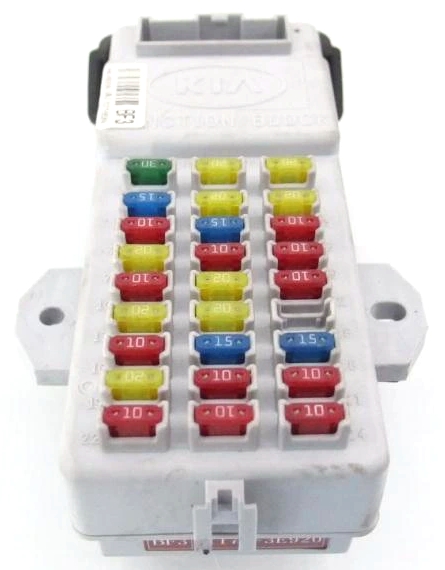

Схема блока предохранителей Вариант 2
Расшифровка предохранителей в салоне Kia Sorento 1
| W/SHD | 15А Реле переднего обогревателя |
| S/ROOF | 20А Блок люка |
| START | 10А Переключатель передаточного диапазона (лишь АД), реле стартера |
| HAZARD | 15А Лампа аварийной сигнализации |
| P/SCK (CTR) | 15А Центральная розетка тока |
| CIGAR (FRT) | 15А Предохранитель прикуривателя |
| DRJOBD -II | 10А Контрольный соединитель OBD-II, Освещение дневною режима эксплуатации |
| WIPER FRT | 20А Передний стекло очиститель, реле переднего стекло обогревателя, реле топливного фильтра, блок люка |
| P/SCK FRT.RR | 30A Передняя и задняя розетка тока |
| WIPER (RR) | 10А Включатель стекло очистителя и стекло омывателя заднего окна, блок заднего стекло очистителя |
| ACC | 10А Реле прикуривателя, реле штепсельной розетки |
| RELAY COIL | 10А Стекло обогреватель, реле вентилятора охлаждения, реле кондиционера воздуха, передняя фара |
| TCCS | 20А Блок управления раздаточной коробкой |
| FOG (RR) | 15А Задний противотуманные фонарь (при наличии) |
| O/S MIRROR | 10А Электро зеркала, блок управления складным внешним зеркалом задней обзорности |
| ROOM LAMP | 10А Внутренняя подсветка грузового отсека, подвесной кронштейн, центральный свет, плафоны, автоматически включающийся при открывании дверцы, подсветка светозащитного козырька |
| S/ WARMER | 20А Обогрев передних сидений |
| PREMIUM AUDIO | 30А Аудио устройство |
| STOP LAMP | 20А Переключатель стояночного освещения |
| TURN LAMP | 10А Сигналы поворота, задний блок управления фарами |
| A/BAG | 10А Блок управления подушками безопасности |
| METER | 10А Приборы, фонарик заднего хода, блок управления воздушным кондиционером сенсор AQS, переключатель передаточного диапазона (лишь A/T), блок управления ЕСАТ (лишь A/T) |
| TRAILER | 15А Прицеп |
| ENGINE | 10А Блок регулирования двигателя, сенсор скорости, блок управления раздаточной коробкой |
Предохранитель прикуривателя в Kia Sorento 1 маркируется как CIGAR (FRT) с номиналом 15А. Это ключевой элемент для розетки в салоне.
Дополнительно, под панелью приборов может быть установлен отдельный модуль с реле для сигнала, указателей поворота и других функций Kia Sorento BL.
Схемы блоков предохранителей и реле под капотом Kia Sorento 1

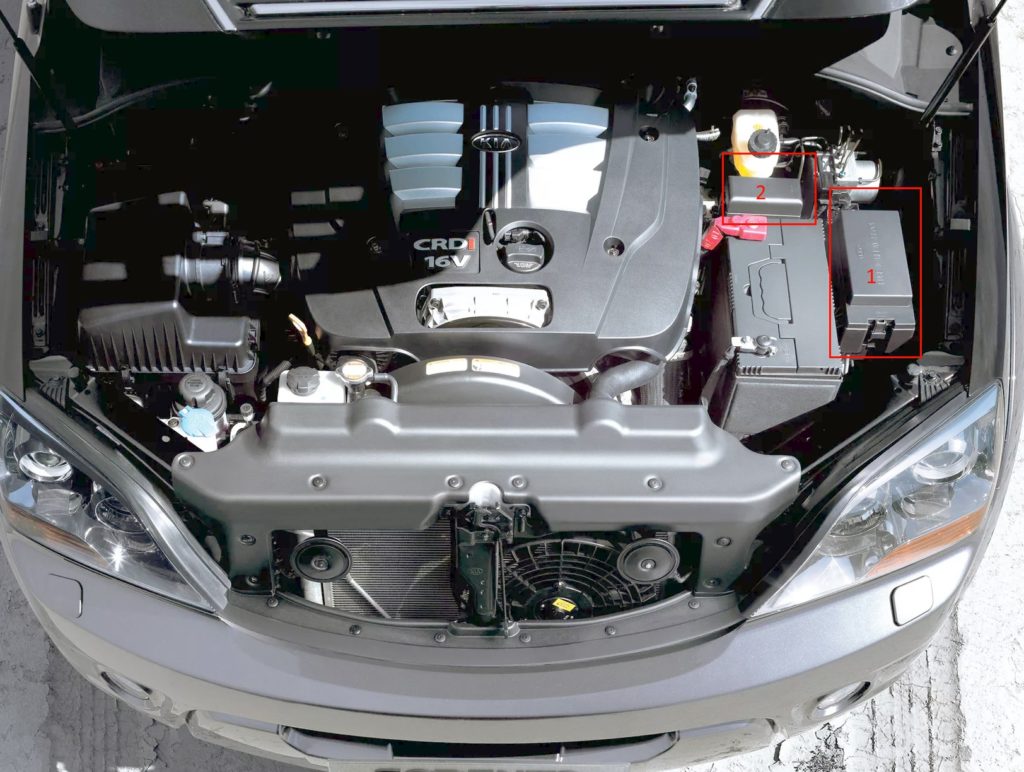

В моторном отсеке первого поколения Kia Sorento размещены два основных блока с предохранителями и реле, обеспечивающие работу двигателя и электрики.
Некоторые предохранители или реле для Kia Sorento 1 могут быть установлены отдельно от блоков; например, на дизельных версиях предохранитель вентилятора кондиционера размещен за передним бампером.
Главный блок предохранителей под капотом

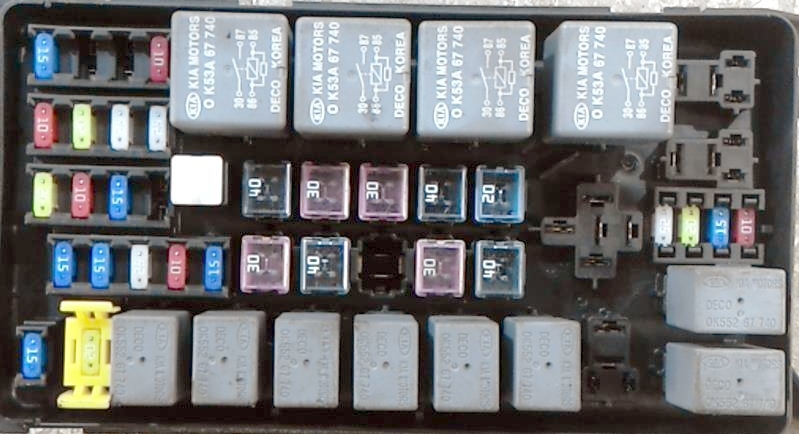

Фото — пример блока

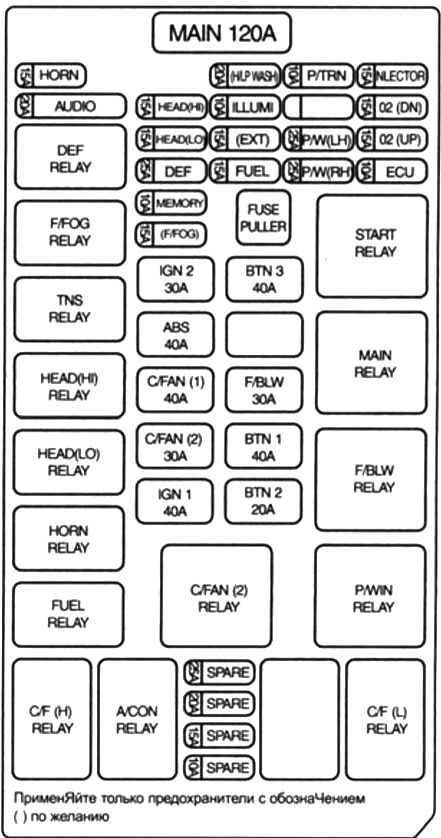

Схема для бензинового двигателя Kia Sorento 1

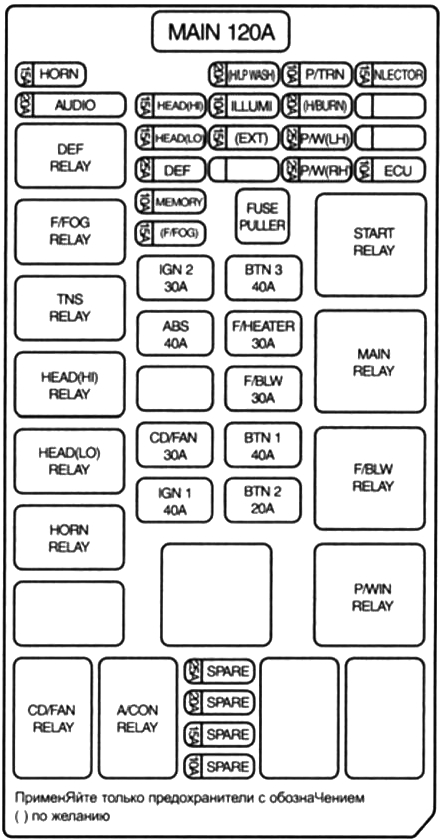

Схема для дизельного двигателя Kia Sorento 1
Функции предохранителей в главном блоке
| FUEL | 15А Реле топливного насоса |
| HORN | 15А Реле сигнала |
| HEAD (HI) | 15А Лобовая фара, кластер |
| HEAD (LO) | 15А Лобовая фара |
| H/LP WASH | 20А Омыватель головной лампы |
| H/BURN | 20А Топливный обогреватель кабины |
| ECU | 10А ЭБУ двигателя и АКПП, система управления электро вентиляторами |
| 02 (DN) | 15А Задний датчик кислорода |
| 02 (UP) | 15А Передний датчик кислорода |
| P/TRN | 10А Главное реле, генератор |
| P/W (LH) | 25А Электро управление левыми окнами |
| P/W (RH) | 25А Электро управление правыми окнами |
| DEF | 25А Реле обогревателя |
| MAIN | 120А Генератор |
| IGN1 | 40А Ключ зажигания |
| IGN2 | 30А Реле стартера, Ключ зажигания |
| ABS | 40А Устройство управления ABS |
| F/BLW | 30А Реле переднего вентилятора |
| F/FOG | 15А Реле передней противотуманной фары |
| EXT | 15А ДХО, подсветка номера, габаритные огни, указатели поворота |
Расшифровка реле в блоке под капотом Kia Sorento 1
| INJECTOR | 15А Блок регулирования двигателя, соленоидный клапан EGR (при наличии), реле обогревателя |
| BTN1 | 40А предохранитель ROOM 10А, предохранитель TCCS 20А, предохранитель STOP 15А, штепсельная розетка |
| BTN2 | 20А Задний противотуманные фонарь, Регулировка сиденья водителя с помощью электропривода, обогрев переднего сидения |
| BTN3 | 40А W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, предохранитель водительского сидения |
| CD/FAN (C/FAN2) | 30А Реле кондиционера воздуха, реле вентилятора охлаждения (HI) |
| MEMORY | 10А ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель |
| AUDIO | 20А предохранитель 10А блока памяти, блок управления задним стекло очистителем, звуко воспроизводящая аппаратура |
| (EXT) | 15А Реле противотуманной фары, подсветка опознавательного номера, комбинированный фонарь заднего хода, габаритное освещение |
| ILLUMI | 10А блок DRL, Подсветка, переключатель коробки зажигания, подсветка прикуривателя, аварийный переключатель, часы, кластер, многоцелевой измеритель, переключатель электро управления окнами, переключатель заднего обогревателя, переключатель заднего стекло очистителя и стекло омывателя, звуко воспроизводящая аппаратура |
Вспомогательный блок предохранителей и реле
Этот дополнительный блок предусмотрен специально для моделей Kia Sorento 1 с дизельным мотором, отвечая за специфические функции топливной системы.

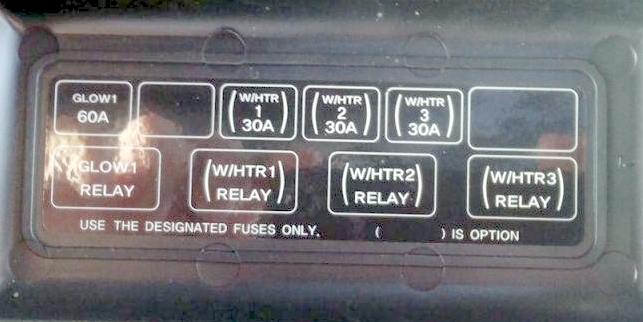

Пример схемы на крышке блока предохранителей
Здесь размещены элементы, связанные с работой дизельного двигателя, такие как предохранители для свечей накала (GLOW) и дополнительного обогревателя (W/HTR) в Kia Sorento 1 дизель.
Если предоставленные схемы не соответствуют вашей модели, ознакомьтесь с руководством по предохранителям для второго поколения — Kia Sorento 2.
К статье прилагается видео с канала: рекомендуем посмотреть и подписаться для получения больше информации о ремонте и электрике Kia Sorento.
Если у вас есть дополнения к описанию предохранителей Kia Sorento 1, делитесь в комментариях!
