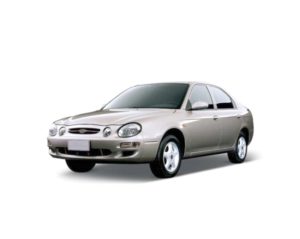

Седан среднего класса Kia Shuma первого поколения производился в 1997–2000 годах. В 2001 году модель прошла обновление, и до 2004 года на рынке была доступна Киа Шума 2 второго поколения. В этой статье вы найдете детальное описание предохранителей и реле для Kia Shuma 1 и 2 поколений, включая схемы блоков предохранителей Киа Шума, фото-примеры расположения и замены. Особо выделим предохранитель прикуривателя в Киа Шума, а также распиновку и назначение всех элементов для удобства ремонта.
Назначение предохранителей и реле в блоках может варьироваться в зависимости от года выпуска, комплектации и региона. Всегда сверяйтесь с вашей схемой блоков предохранителей Kia Shuma для точности.
Блок под капотом
Главный блок предохранителей и реле Киа Шума размещен в моторном отсеке рядом с аккумуляторной батареей и защищен пластиковой крышкой. На внутренней стороне крышки обычно нанесена актуальная схема предохранителей для вашей модели.
Фото — пример блока предохранителей под капотом Киа Шума
Схема блока предохранителей под капотом Киа Шума
Расшифровка и назначение предохранителей Киа Шума
| 1 | IGN 1:20A (Замок зажигания) |
| 2 | ABS: 30A (АБС) |
| 3 | TNS: 30A (Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А) |
| 4 | IGN 2: 30A (Замок зажигания, реле стартера) |
| 5 | START: 20А Стартер |
| 6 | 30А. Питание предохранителей 15 и 20 |
| 7 | COOL/FAN: 20A Вент. Радиатора |
| 8 | COND/FAN: 20A Вент. Кондиционера |
| 9 | STARTER: 10/15A Стартер |
| 10 | BLOWER: 25A Вентилятор отопителя |
| 11 | SR/ACC: 10A Кондиционер |
| 12 | RR FOG: 10A Задние противотуманные фонари |
| 13 | HAZARD: 15A Аварийно — световая сигнализация |
| 14 | D/LOCK: 25A Центральный замок дверей |
| 15 | ABS: 30A АБС |
| 16 | SUNROOF: 15A Люк |
| 17 | P/W RH: 20A Правые электрические стекло подъемники |
| 18 | P/W LH: 20A Левые электрические стекло подъемники |
| 19 | RR WIPER: 15A Стекло очиститель — задний |
| 20 | IGN 2: 20A Замок зажигания, реле стартера |
| 21 | HEAD: 25A Головные фары |
| 22 | IG COIL: 15A Катушка зажигания |
| 23 | OBD – II: 10A Диагностический разъём |
| 24 | DEFOG: 20A Обогреватель стекла |
| 25 | OX SEN D: 10A Задний датчик кислорода |
| 26 | OX SEN U: 10A Передний датчик кислорода |
| 27 | FUEL PUMP: 10A Топливный насос |
| 28 | INJECTOR: 10A Инжектор |
| 29 | A/CON: 10A Кондиционер |
| 30 | BTN: 30A Стоп-сигналы, Аварийная сигнализация, Освещение салона, Центральный замок |
| 31 | 10А Автоматическое включение света |
| 32 | FRT FOG: 15A Противотуманные фары, передние |
| 33 | TAIL RH: 10A Габаритный фонарь — задний правый |
| 34 | TAIL LH: 10A Габаритный фонарь — задний левый |
| 35 | HEAD LOW: 15A Фара ближний |
| 36 | HEAD HI: 15A Фара дальний |
| 37 | HORN: 15A Реле звукового сигнала |
| 41 45 | SPARES: 10A, 15A, 20A, 30A (запасной) |
| 50 | DEFOG Противотуманные фары |
| 51 | FUEL PUMP Топливный насос |
| 52 | HORN звуковой сигнал |
| 53 | AIR COND кондиционер |
| 54 | EGI MAINAMP Главное реле зажигания |
| 55 | HEADLAMP Фары головного света, подсветка приборов и органов управления |
| 56 | TNS Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| 60 | P/WINDOWS Реле электро стекло подъемников |
| 61 | BLOWER Реле отопления и кондиционера |
| 63 | COOLING FAN Реле вентилятор радиатора |
| 64 | CONDENSOR FAN Реле вент. кондиционера |
| 75 | FUSE PULLER — Пинцет |
Блоки в салоне
Блок предохранителей
Блок предохранителей в салоне Киа Шума расположен на левой стороне, под приборной панелью со стороны водителя, и прикрыт защитной крышкой для удобства доступа.
Схема блока предохранителей в салоне Киа Шума
Назначение предохранителей в салоне
| A/BAG | 10A Надувная подушка безопасности |
| TURN LAMP | 10A Лампа указателя поворота |
| METER | 10A Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал |
| ILLUMI | 10A Подсветка выключателя |
| POWER SOCKET | 15A Лампа багажного отсека, розетка электро питания |
| HAZARD | 15A Лампа аварийной сигнализации |
| STOP | 15A Лампа стоп-сигнала, АБС |
| TAIL (RH) | 10A Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя |
| TAIL (LH) | 10A Лампа габаритного света (левая задняя/ правая передняя) |
| CIGAR | 15A Прикуриватель |
| AUDIO | 10A Аудиосистема, электропривод зеркала заднего вида, часы |
| WIPER (FRT) | 15А Стекло очиститель, омыватель (передний), люк |
| WIPER (RR) | 15А Стекло очиститель (задний). Омыватель (задний) |
| WARMER | 15А Обогрев переднего сидения |
| MIRROR DEF | 10А Обогреватель наружного зеркала заднего вида |
| START | 10А Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением) |
Предохранитель прикуривателя в Киа Шума обозначен как CIGAR и имеет номинал 15А — его замена поможет решить проблемы с розеткой для зарядки гаджетов.
Блок реле
Блок реле в салоне Киа Шума монтируется позади основного блока предохранителей для компактного размещения.
Здесь размещаются реле центрального замка дверей, звукового сигнала и других систем. Дополнительно реле противоугонной системы и заднего стеклоочистителя обычно устанавливаются в отдельном месте — в крышке багажника, поблизости от механизма.
Если у вас остались вопросы по предохранителям или реле Киа Шума, пишите в комментариях для уточнения.
