Kia Seltos производится с 2019 по 2026 год, включая модели 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов выпуска. За этот период автомобиль претерпел фейслифтинг. В этой статье представлено подробное описание предохранителей и реле Kia Seltos, включая схемы блоков предохранителей, их расположение, фотографии и примеры. Особое внимание уделим предохранителю прикуривателя Киа Селтос, а также советам по замене предохранителей и реле.
Функции предохранителей и реле Киа Селтос могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля. Рекомендуем проверять схемы для конкретной модели.
Блок предохранителей в салоне

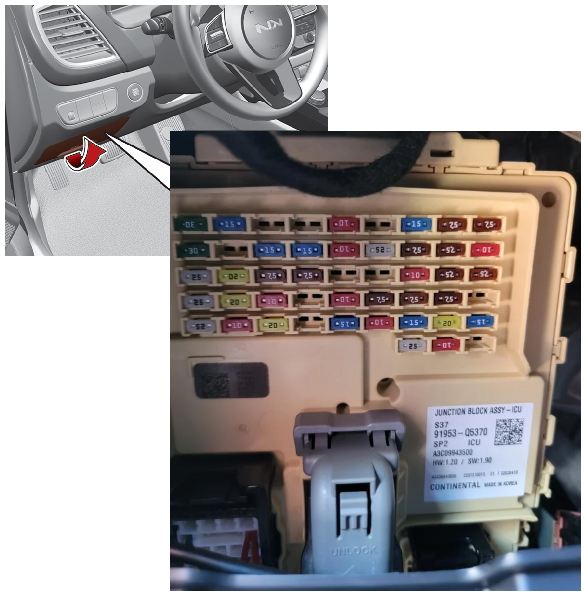

Блок предохранителей в интерьере Kia Seltos расположен в нижней секции торпедо, на стороне водителя, для удобного доступа при диагностике или замене.

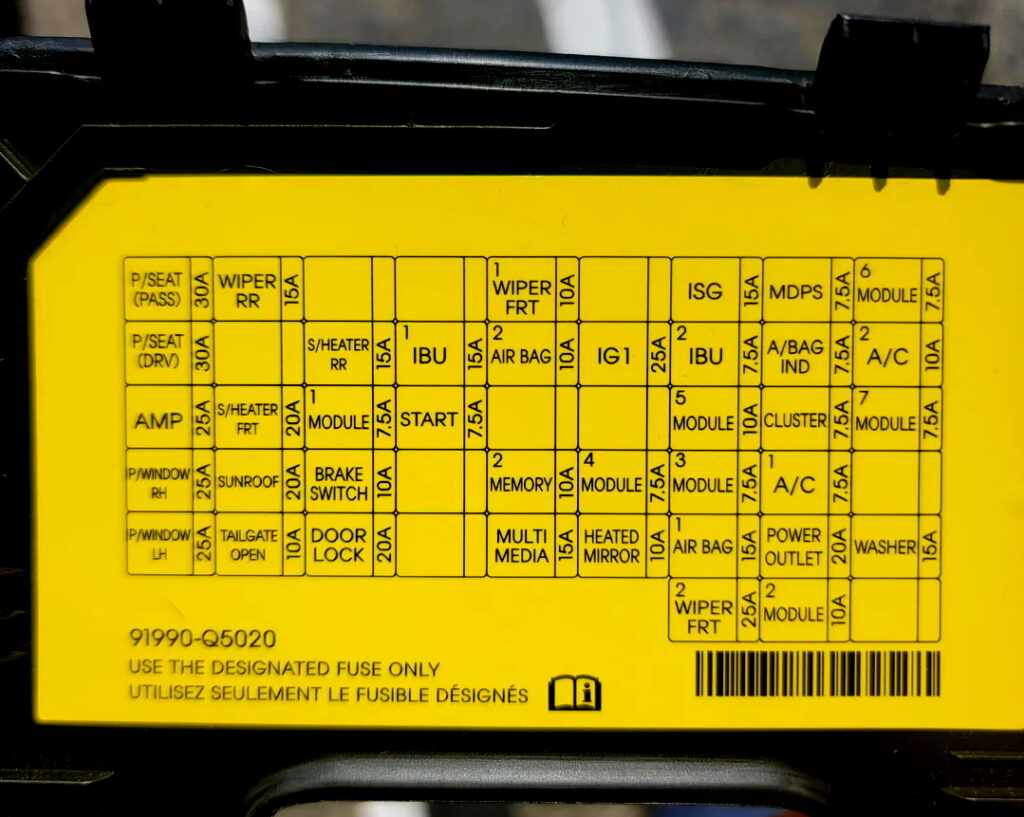

Всегда сверяйтесь с назначением предохранителей по схемам на внутренней стороне крышки блока для точной идентификации.

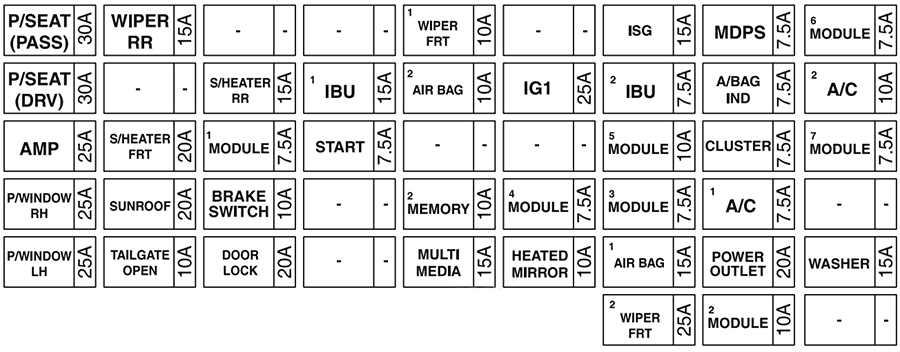

Схема блока предохранителей в салоне Kia Seltos
Расшифровка предохранителей салонного блока
| P/SEAT (PASS) | 30A Регулятор пассажирского сиденья |
| P/SEAT (DRV) | 30A Регулятор сиденья водителя |
| AMP | 25A Низковольтный DC-DC преобразователь (усилитель звука) |
| P/WDW RH | 25A Реле правого стеклоподъемника |
| P/WDW LH | 25A Реле левого стеклоподъемника, модуль безопасного опускания стекла водителя |
| WIPER RR | 15A Двигатель заднего стеклоочистителя, ICM-реле (реле заднего омывателя) |
| S/HEATER FRT | 20A Система вентиляции передних сидений, подогрев передних сидений |
| SUNROOF | 20A Механизм люка в крыше |
| TAIL GATE OPEN | 10A Реле открытия задней двери |
| S/HEATER RR | 15A Подогрев задних сидений |
| MODULE 1 | 7,5A Аварийная сигнализация, разъем OBD, кнопка пассажирского стеклоподъемника, главный выключатель стеклоподъемников, аварийный выключатель, блокировка ключа |
| BRAKE SWITCH | 10A Выключатель тормозных огней, IBU (интегрированный блок управления) |
| DOOR LOCK | 20A Реле блокировки/разблокировки дверей, ICM (реле двухкратной разблокировки) |
| IBU 1 | 15A Интегрированный блок управления кузовом IBU |
| START | 7,5A [С сигнализацией и смарт-ключом] ICM (реле сигнализации); [DCT] Выключатель селектора; [IVT] Переключатель позиций |
| WIPER FRT 1 | 10A IBU (управление кузовом) |
| AIR BAG 2 | 10A SRS-модуль (система подушек безопасности) |
| MEMORY 2 | 10A Блок климат-контроля, проекционный дисплей |
| MULTI MEDIA | 15A Низковольтный DC-DC преобразователь |
| IG1 | 25A Печатная плата (предохранители ABS 3, ECU 5, SENSOR 4, TCU 2) |
| MODULE 4 | 7,5A Система фронтального предупреждения, IBU, аварийный тормоз, ECM 4WD, электронный стояночный тормоз, lane assist |
| HAETED MIRROR | 10A ECM, климат-контроль, электрорегулировка зеркал водителя/пассажира |
| ISG | 15A Амбиентная подсветка, дверные лампы, DC-DC, слепая зона LH/RH, аудиосистема, навигация, климат, верхний экран, приборы |
| IBU2 | 7,5A IBU (управление кузовом) |
| MODULE 5 | 10A Электрохромное зеркало, беспроводная зарядка, селектор ATM, консоль LH, аудио/навигация, климат, AMP, вентиляция/подогрев сидений, DC-DC |
| MODULE 3 | 7,5A Тормозные огни, селектор ATM |
| AIR BAG | 15A SRS-модуль, датчик пассажира |
| FRT WIPER2 | 25A Печатная плата (реле омывателя low), двигатель переднего стеклоочистителя |
| MDP5 | 7,5A MDPS (электроусилитель руля) |
| A/BAG IND | 7,5A Верхняя консоль, панель приборов |
| CLUSTER | 7,5A Панель приборов, HUD-дисплей |
| A/C 1 | 7,5A Блок моторного отсека (реле вентилятора #1/#2), климат-контроль |
| POWER OUTLET | 20A Передняя USB-розетка №2, разъем JM04 (предохранитель прикуривателя) |
| MODULE 2 | 10A Задний USB, IBU, DC-DC, передняя розетка №2, зеркала, ICM (реле розетки), передний USB |
| MODULE 6 | 7,5A IBU (управление кузовом) |
| A/C 2 | 10A [Auto A/C] Вентилятор, реле; [Manual A/C] Резистор, модуль A/C |
| MODULE 7 | 7,5A Вентиляция/подогрев сидений, реле антиобледенителя LH/RH |
| WASHER | 15A Многофункциональный рычаг |
Предохранитель прикуривателя и розетки в Kia Seltos обозначен как POWER OUTLET — он отвечает за питание USB-портов и прикуривателя.
Блок предохранителей под капотом

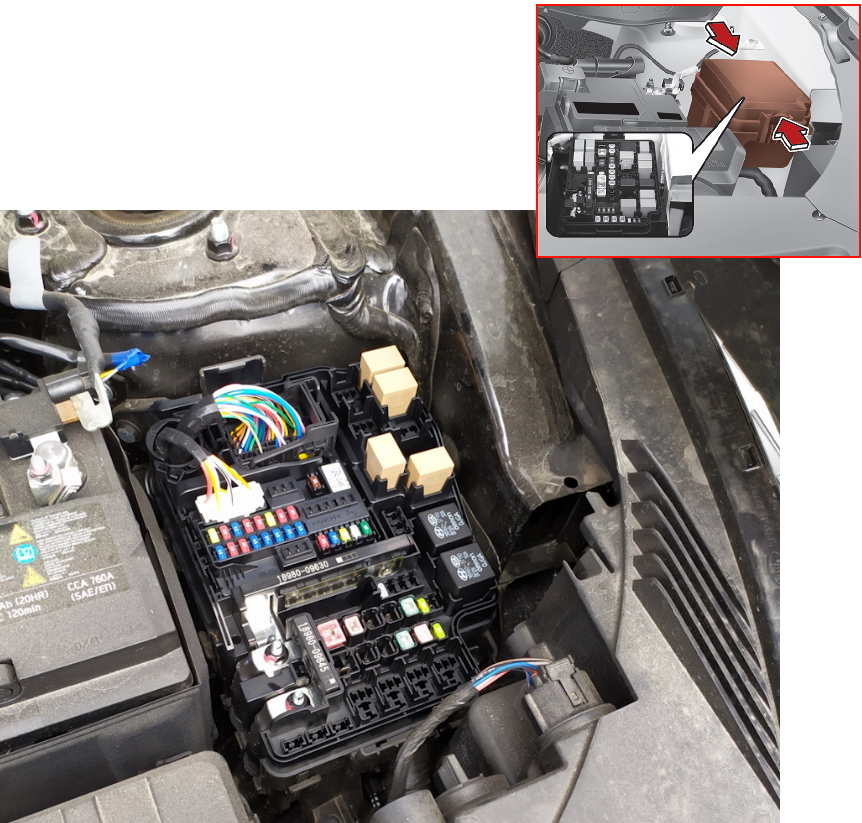

В моторном отсеке Kia Seltos основной блок предохранителей и реле установлен слева, рядом с аккумулятором. Для доступа снимите пластиковую крышку, чтобы осмотреть и заменить элементы.

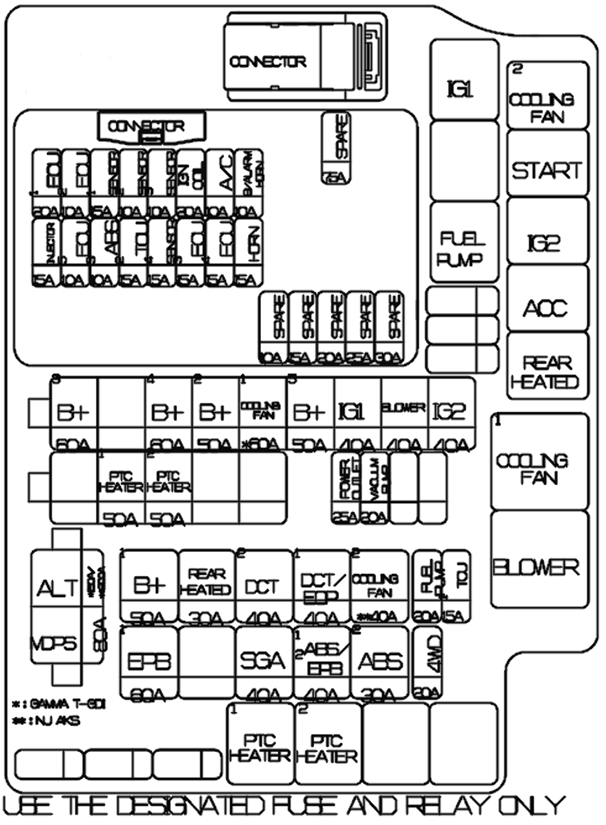

Вариант 1: Схема блока под капотом
Диаграмма
Расшифровка элементов
| ALT | 150/200А Генератор, блок моторного отсека (SGA, EPB 1, EPB 2, ABS 2,4WD) |
| MDPS | 80А Электроусилитель руля MDPS |
| B+3 | 60А ICU (IPS1, IPS2, IPS3, IPS7, IPS 10, IPS 13, IPS 18, IPS20) |
| B+4 | 60А ICU (P/WINDOW LH, P/WINDOW RH, TAILGATE OPEN, SUNROOF, S/HEATER, AMP, P/SEAT (PASS), P/ SEAT (DRV)) |
| B+2 | 50А ICU (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS17) |
| COOLING FAN1 | 60А Блок (реле вентилятора охлаждения 1) |
| B+5 | 50А Печатная плата (главное реле, ECU 4, ECU 3, B/ALARM HORN HORN, A/C) |
| IG1 | 40А С смарт-ключом: Блок (реле ACC, IG1) |
| Без смарт-ключа: Замок зажигания | |
| BLOWER | 40А Блок (реле вентилятора) |
| IG2 | 40А С смарт-ключом: Блок (реле IG2, запуска) |
| Без смарт-ключа: Блок (реле запуска), замок зажигания | |
| PTC HEATER 1 | 50А Блок (реле PTC 1) |
| PTC HEATER 2 | 50A Блок (реле PTC 2) |
| FUEL PUMP | 20A Блок (реле топливного насоса) |
| TCU 1 | 15A TCM (управление трансмиссией) |
| EPB 1 | 60A ESC (с EPB) |
| SGA | 40A Актуатор интеллектуальной трансмиссии |
| EPB 2 | 40A ESC-модуль |
| ABS2 | 30A ESC (без EPB) |
| 4WD | 20A 4WD ECM |
| COOLING FAN 2 | 40A [Nu 2.0 MPI] Блок (реле вентиляторов 1/2) |
| POWER OUTLET | 25A ICM (реле розетки) |
| VACUUM PUMP | 20A Вакуумный насос |
| B+1 | 50A ICU (реле Long Term Loak, BRAKE SWITCH, MODULE 1, IBU 1, S/HEATER RR, AIR BAG 2, DOOR LOCK) |
| DCT 1/EOP | 40A DCT: TCM |
| Nu 2.0 MPI: Электронный масляный насос | |
| DCT 2 | 40A DCT: TCM |
| REAR HEATED | 30A Блок (реле заднего обогрева) |
| ECU1 | 20A PCM |
| ECU2 | 10A PCM |
| SENSOR1 | 15A Лямбда-зонды (верх/низ) |
| SENS0R2 | 10A Клапаны (канистра, масло #1-3), реле вентиляторов, PCB (реле A/C), EGR, термостат, VIS |
| SENS0R3 | 10A Блок (реле топливного насоса) |
| IGN COIL | 20A Катушки зажигания #1-4 |
| A/C | 10A Реле кондиционера |
| B/ALARM HORN | 10A Реле охранного сигнала |
| INJECTOR | 15A Инжекторы #1-4 |
| ECU5 | 10A PCM |
| ABS3 | 10A ESC, OBD-разъем |
| TCU2 | 15A Селектор передач |
| SENSOR 4 | 15A Электронный масляный насос |
| ECU3 | 15A PCM |
| ECU4 | 15A PCM |
| HORN | 15A Реле сигнала |

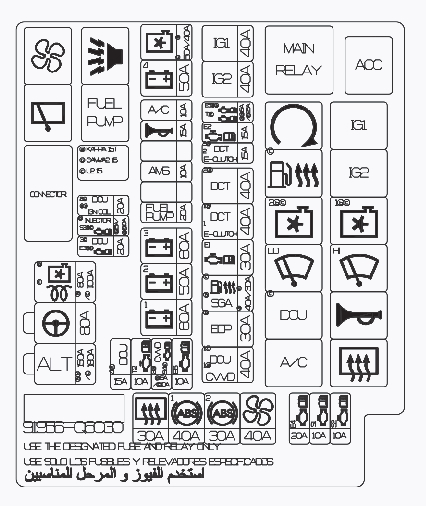

Вариант 2: Альтернативная схема
Диаграмма
Функции предохранителей
| ALT | 150A [Все] Генератор, реле дефоггера, ESP, реле вентилятора |
| 180A [Дизель 1.5 VGT] Реле накаливания, реле дозирующего клапана | |
| MDPS | 80A Электроусилитель руля |
| GLOW | 100A [Дизель 1.5 VGT] Реле накаливания |
| RR HTD | 30A Реле заднего обогрева стекла |
| ABS1 | 40A ESP-модуль |
| ABS2 | 30A ESP-модуль |
| BLOWER | 40A Реле вентилятора |
| ECU4 | 20A ECM/PCM |
| SENSOR 1 | 10A [Все] Реле топливного насоса |
| [Дизель 1.5 VGT] Дозирующий клапан | |
| SENSOR 2 | 10A [Все] Реле A/C |
| [G1.5 T-GDi] EGR, RCV, масляный насос, клапаны масла, лямбда-зонды | |
| [G1.5] EGR, реле вентиляторов, VIS, клапаны, лямбда | |
| [Дизель 1.5 VGT] Подогрев топлива, датчики, реле вентиляторов, лямбда | |
| DCU1 | 40A [Дизель 1.5 VGT] Реле/блок дозирующего клапана |
| EOP | 30A [G1.5] Электронный масляный насос (CVT ISG) |
| FEUL HTR | 30A [Дизель 1.5 VGT] Реле подогрева топлива |
| ECU1 | 30A Главное реле |
| E-CLUTCH1 | 40A [G1.5 T-GDi, Дизель 1.5 VGT] Блок сцепления |
| E-CLUTCH2 | 15A [G1.5 T-GDi, Дизель 1.5 VGT] Блок сцепления |
| ECU2 | 15A ECM/PCM |
| ECU5 | 15A ECM/PCM |
| TCU1 | 25A ECM/PCM, TCM |
| IG2 | 40A Реле запуска/IG2, замок зажигания |
| IG1 | 40A Реле ACC/IG1, замок зажигания |
| B+1 | 60A ICU (реле отключения нагрузки, аварийка, OBD, стоп-сигналы, IBU) |
| B+2 | 50A ICU (IPS4-IPS17) |
| B+3 | 60A ICU (IPS1-IPS20) |
| FUEL PUMP | 20A Реле топливного насоса |
| AMS | 10A Датчик аккумулятора |
| HORN | 15A Реле сигнала/охранного |
| A/C | 10A Реле кондиционера |
| B+4 | 50A ICU (сиденья, AMP, стеклоподъемники, вентиляция, люк, задняя дверь) |
| C/FAN | 40A [G1.5] Реле вентиляторов 1/2 |
| C/FAN | 50A [Дизель 1.5 VGT] Реле вентиляторов |
| C/FAN | 80A [G1.5 T-GDi] Мотор вентилятора |
| ECU6 | 10A ECM/PCM |
| SENSOR 4 | 10A [Дизель 1.5 VGT] Датчик топлива, реле накаливания |
| [G1.5 T-GDi] CVVD-актуатор | |
| TCU2 | 10A [G1.5 T-GDi] Ингибитор, масляный насос [АКПП] |
| [Дизель 1.5 VGT] Блокировка, TCM [АКПП] | |
| [Дизель 1.5 VGT] Блок сцепления [МКПП без сцепления] | |
| DCU4 | 15A [Дизель 1.5 VGT] Блок дозирующего клапана |
| DCU3 | 20A [Дизель 1.5 VGT] Блок дозирующего клапана |
| ECU3 | 20A ECM/PCM |
| INJECTOR | 15A [G1.5] Инжекторы #1-4 |
| SENSOR 3 | 10A [Дизель 1.5 VGT] MAF, ТНВД, VGT, EGR |
| [G1.5 T-GDi] Мотор вентилятора | |
| IGN COIL | 20A Катушки зажигания #1-4, конденсатор |
| DCU2 | 20A [Дизель 1.5 VGT] Блок дозирующего клапана |
| SGA | 40A [G1.5 T-GDi] Актуатор редуктора |
| DCT1 | 40A [G1.5 T-GDi] TCM |
| DCT2 | 40A [G1.5 T-GDi] TCM |
| DCT3 | 15A [G1.5 T-GDi] TCM |
| CWD1 | 40A [G1.5 T-GDi] ШРУС-актуатор |
| CWD2 | 15A [G1.5 T-GDi] CWD-актуатор |
Если у вас остались вопросы по предохранителям или реле Kia Seltos, оставляйте их в комментариях ниже.
