Киа Рио второго поколения дебютировал в конце 2005 года. Автомобиль производился в период с 2006 по 2011 год, включая модели 2006, 2007, 2008, 2009, 2010 и 2011 годов. За это время Kia Rio 2 подверглась обновлению (рестайлингу). В этой статье мы подробно разберем предохранители и реле для Киа Рио II поколения, включая схемы блоков, их расположение и назначения. Особо выделим предохранитель прикуривателя Kia Rio 2, который часто интересует владельцев.
Конфигурация блоков и количество компонентов в них могут варьироваться. Всегда проверяйте схемы на крышке блока предохранителей для вашей модели.
Не то поколение Kia Rio?
[Описание Киа Рио 1]
[Описание Киа Рио 3]
[Описание Киа Рио 4]
Блок предохранителей в салоне
Расположен под приборной панелью со стороны водителя, за защитной крышкой. Рядом находится диагностический OBD-разъем для подключения сканера.

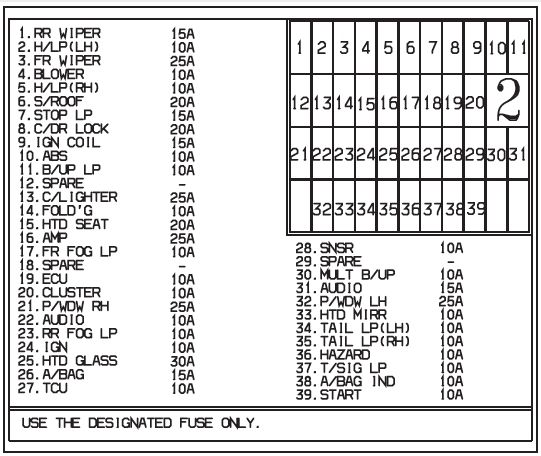

Схема блока

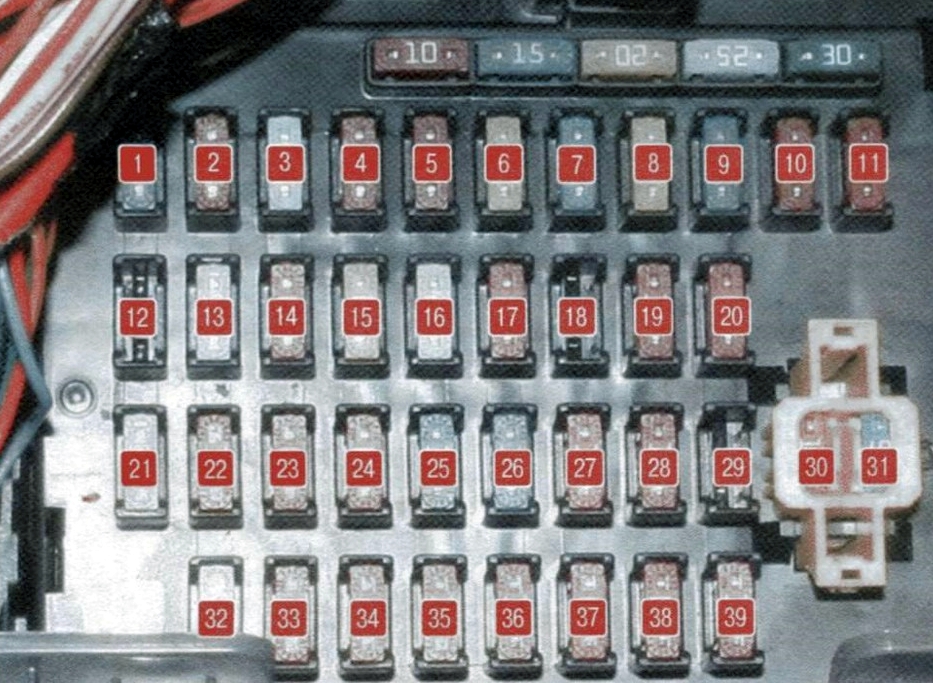

Фото — схема
Расшифровка предохранителей в салоне
| 1 | 15А RR WIPER Стеклоочиститель задней двери |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER Стеклоочиститель лобового стекла |
| 4 | 10А BLOWER Вентилятор отопителя и кондиционера |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Электропривод люка |
| 7 | 15А STOP LP Стоп-сигналы |
| 8 | 20А C/DR LOCK Центральный замок дверей |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Система ABS тормозов |
| 11 | 10А B/UPLP Фонари заднего хода |
| 12 | BMS — Резерв |
| 13 | 25А C/LIGHTER Прикуриватель и розетка |
| 14 | 10А FOLD’G Привод складывания боковых зеркал |
| 15 | 20А HTR SEAT Обогрев передних сидений |
| 16 | 25А AMP Усилитель аудиосистемы |
| 17 | 10А FR FOG LP Передние противотуманные фары |
| 18 | 10А DRL Дневные ходовые огни |
| 19 | 10А ECU ЭБУ двигателя |
| 20 | 10А CLUSTER Приборная панель |
| 21 | 25А P/WDW RH Электростеклоподъемники правой стороны |
| 22 | 10А AUDIO Аудиосистема, бортовой компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Замок зажигания |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Аэробаг |
| 27 | 10А TCU Блок АКПП |
| 28 | 10А SNSR Датчики и сенсоры |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок климата, часы, салонное освещение, ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Электростеклоподъемники левой стороны |
| 33 | 10А HTD MIRR Обогрев боковых зеркал |
| 34 | 10А TAIL LP(LH) Левый задний габарит |
| 35 | 10А TAIL LP(RH) Правый задний габарит |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Поворотники |
| 38 | 10А A/BAG IND Индикатор подушки безопасности |
| 39 | 10А START Реле стартера |
Предохранитель прикуривателя в Kia Rio 2 находится под номером 13 с номиналом 25А на схеме блока в салоне.
На обратной стороне блока в салоне размещены реле для аварийной сигнализации, поворотников, звукового сигнала и других компонентов.
В кузовах седан реле стоп-сигналов может быть установлено отдельно в задней части автомобиля, недалеко от блока задних ламп.
Блоки предохранителей под капотом
Основной блок Kia Rio 2

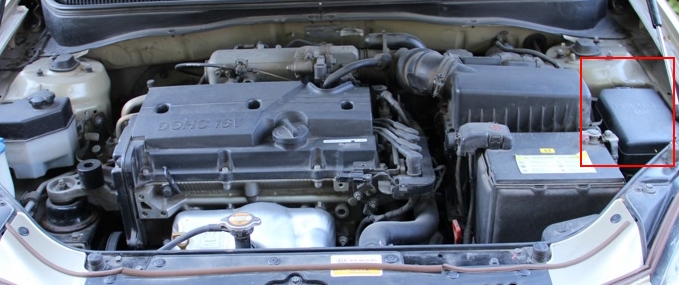

Монтируется в левой части моторного отсека, ближе к аккумулятору.

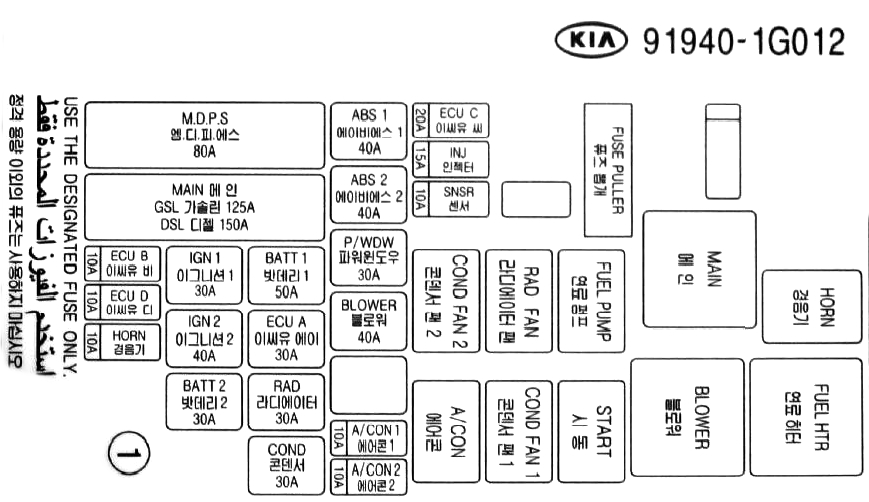

Пример схемы на внутренней стороне крышки блока под капотом

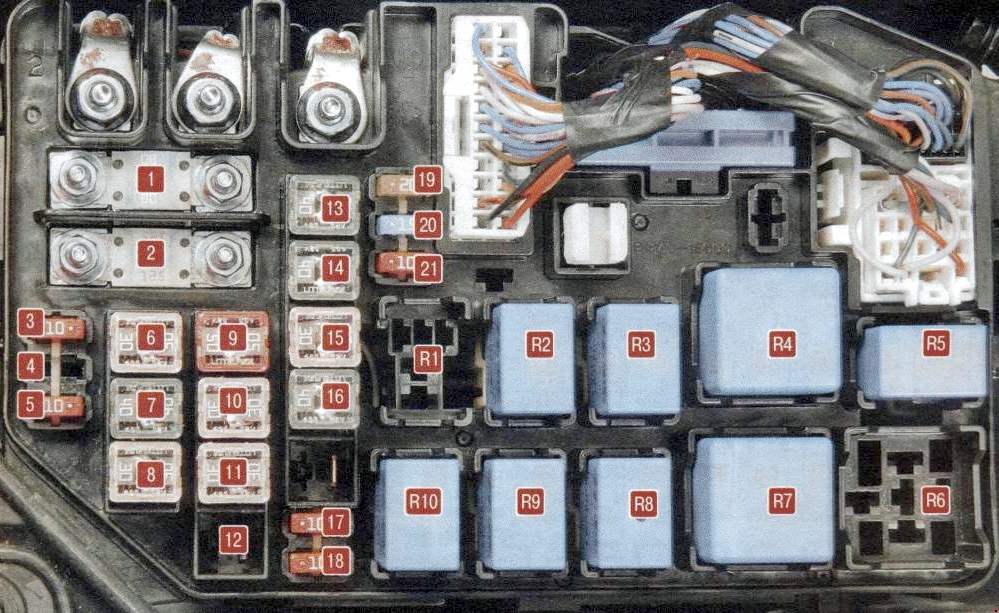

Фото — схема
Назначение предохранителей под капотом
| 1 | 80А MDPS Электроусилитель руля |
| 2 | 125/150А MIN Генератор |
| 3 | 10А ECUB ЭБУ двигателя |
| 4 | 10А ECUD ЭБУ двигателя |
| 5 | 10А HORN Клааксон |
| 6 | 30А IGN1 Замок зажигания |
| 7 | 40А IGN2 Стартер и замок зажигания |
| 8 | 30А BATT2 Генератор и АКБ |
| 9 | 50А BATT1 Генератор и АКБ |
| 10 | 30А ECUA ЭБУ двигателя |
| 11 | 30А RAD Вентилятор радиатора |
| 12 | 30А COND Вентилятор конденсора |
| 13 | 40А ABS1 ABS и ESP |
| 14 | 40А ABS2 ABS и ESP |
| 15 | 30А P/WDW Электростеклоподъемники |
| 16 | 40А BLOWER Вентилятор радиатора |
| 17 | 10А A/CON 1 Кондиционер |
| 18 | 10А A/CON 2 Кондиционер |
| 19 | 20А ECUC ЭБУ двигателя |
| 20 | 15А INJ Форсунки топлива, кондиционер |
| 21 | 10А SNSR Сенсоры |
Расшифровка реле под капотом
| R1 | COND FAN 2 Реле вентилятора конденсора (низкая скорость) |
| R2 | RADFAN Реле вентилятора радиатора |
| R3 | FUEL PUMP Реле бензонасоса |
| R4 | MAIN Основное реле |
| R5 | HORN Реле клаксона |
| R6 | FUEL HTR Реле подогрева топливного фильтра |
| R7 | BLOWER Реле вентилятора печки |
| R8 | START Реле стартера |
| R9 | COND FAN 1 Реле вентилятора конденсора (высокая скорость) |
| R10 | A/CON Реле кондиционера |
Дополнительный блок для дизеля
Предназначен для автомобилей Kia Rio 2 с дизельными моторами.
Схема блока
Расшифровка элементов
| PTC HTR 1 | 50А PTC-обогреватель |
| GLOW PLUG | 80А Свечи накаливания |
| PTC HTR 2 | 50А PTC-обогреватель |
| FFHS | 30А Подогрев фильтра топлива |
| PTC HTR 3 | 50А PTC-обогреватель |
Если есть дополнения или вопросы по предохранителям и реле Kia Rio 2 — оставляйте в комментариях.
