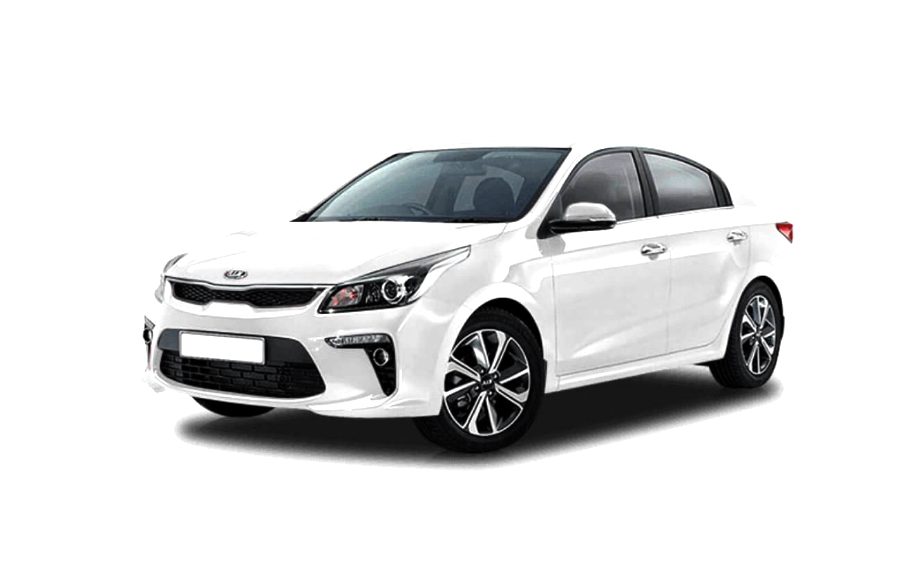

Киа Рио 4 четвертого поколения производился в 2017, 2018, 2019, 2020, 2021, 2022 годах. Для российского рынка и государств СНГ создана специальная модификация KIA Rio X-line (Киа Рио X-Line) с повышенным клиренсом, адаптированной подвеской и защитными пластиковыми накладками. В этой публикации мы подробно разберем предохранители и реле для Киа Рио 4, включая схемы блоков предохранителей, их расположение, а также выделим ответственный за прикуриватель предохранитель в Kia Rio 4 поколения.
Актуальные схемы для вашей модели указаны на внутренней стороне крышки блока.
Не подходит модель Киа Рио?
[Описание для Киа Рио 1]
[Описание для Киа Рио 2]
[Описание для Киа Рио 3]

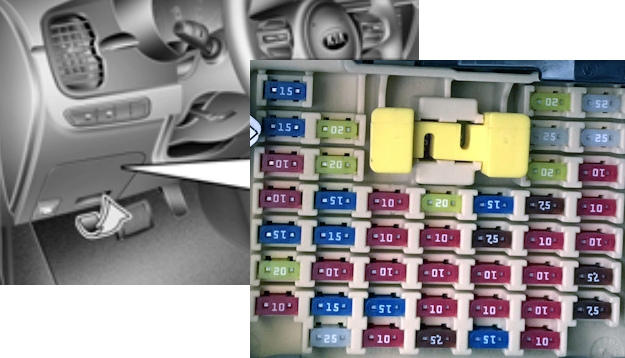

Расположение блока в салоне
Блок предохранителей в салоне Kia Rio 4 установлен под торпедо со стороны водителя. Чтобы получить доступ к схеме предохранителей Киа Рио 4, снимите защитную панель.
Диаграмма блока
Расшифровка предохранителей
| Лампы стоп-сигнала | 15A Электронный блок управления стоп-сигналами |
| Электронный ключ | 15A ЭБУ системы электронного ключа |
| SPARE 1 | 10A Резервный предохранитель |
| E-CALL | 10A Модуль экстренного вызова |
| Указатель поворота | 15A Блок управления кузовным оборудованием (BCM), модуль ремней безопасности и освещения (SLM) |
| Передняя противотуманная фара | 15A Реле передней противотуманной фары |
| Кондиционер воздуха 2 | 10A Контроллер системы климат-контроля |
| Power Outlet 2 | 20A Первая розетка питания, прикуриватель Киа Рио 4 |
| Power Outlet 3 | 20A Вторая розетка питания, прикуриватель в Kia Rio |
| ACC | 10A Реле розетки питания, модуль экстренного вызова, мультимедийная система с навигацией, аудиосистема, BCM, SLM, переключатель зеркал, ЭБУ электронного ключа |
| SPARE 1 | 15A Резерв |
| Иммобилайзер | 10A Система иммобилайзера |
| Задний стеклоочиститель | 15A Мотор заднего стеклоочистителя, реле заднего стеклоочистителя, многофункциональный рычаг |
| Передний стеклоочиститель | 25A Мотор переднего стеклоочистителя, многофункциональный рычаг, моторный блок (реле омывателя 1) |
| Задний противотуманный фонарь | 10A Реле заднего противотуманного фонаря |
| DRL | 10A Реле дневных ходовых огней |
| Модуль 6 | 10A Обогрев сидений водителя/пассажира, обогрев задних сидений слева/справа, реле стеклоподъемников, обогрев форсунок омывателя, реле обогрева лобового стекла слева/справа |
| Омыватель | 15A Многофункциональный рычаг |
| Модуль 7 | 10A BCM |
| Плафон | 10A Лампа багажника (5DR), плафон багажника (4DR), контроллер климат-контроля, приборная панель, локальные лампы, центральный плафон, BCM, SLM, разъем данных, реле потолочного освещения |
| Аудио | 20A Аудиосистема, мультимедиа с навигацией |
| Блокировка дверей | 20A Реле блокировки/разблокировки дверей, реле багажника |
| Brake Switch | 10A Реле блокировки/разблокировки дверей, реле багажника |
| Обогрев зеркал | 10A Зеркала заднего вида водителя/пассажира, ЭБУ климат-контроля |
| Модуль 5 | 10A BCM, SLM, ЭБУ электронного ключа |
| Кондиционер воздуха 1 | Модуль климат-контроля, моторный блок (реле вентилятора) |
| Двигатель Т1 | 15A Переключатель АКПП, индикатор селектора, стоп-сигналы, моторный блок (задний ход) |
| Габарит задний RH | 7,5A Правая фара, DRL справа, ILL (+), правый задний фонарь |
| ABS 3 | 10A Модуль ESC |
| Модуль 3 | 10A BCM, переключатель на панели |
| Подогрев руля | 15A Подрулевой нагреватель |
| Подогрев переднего сидения FRT | 20A Обогрев сидений водителя/пассажира |
| Левый электростеклоподъемник | 25A Драйверский стеклоподъемник с антизащемлением |
| Подогрев заднего сидения RR | 20A Обогрев задних сидений слева/справа |
| Задний габарит LH | 7,5A Левая фара, DRL слева, номерной знаки, левый задний фонарь |
| Spare 3 | 10A Резерв |
| Модуль 2 | 10A Обогрев сидений, руль, задние сиденья, экстренный вызов, аудио, мультимедиа, селектор АКПП, корректоры фар, климат, приборы |
| Модуль 1 | 10A BCM, SLM |
| Подушки безопасности | 10A BCM, SLM |
| Правый стеклоподъемник RH | 25A Главный переключатель, пассажирский переключатель |
| Левый стеклоподъемник LH | 25A Главный переключатель |
| Запуск | 10A ECM/PCM, моторный блок (стартер), селектор КП |
| ЭБУ 4 | 10A ECM/PCM, ЭБУ ключа, иммобилайзер |
| Cluster | 10A Приборная панель |
| IND AIR BAG | 7,5A Индикатор подушек и приборы |
| MDPS 2 | 7,5A Электроусилитель руля (MDPS) |
Предохранители для прикуривателя в Киа Рио 4 маркированы как Power Outlet на 20A.
Сзади блока могут быть зафиксированы несъемные реле: аварийной сигнализации, стеклоподъемников, центрального замка и другие.
Блок предохранителей в моторном отсеке
В подкапотном пространстве Киа Рио 4 размещены до двух блоков с предохранителями и реле для различных систем автомобиля.

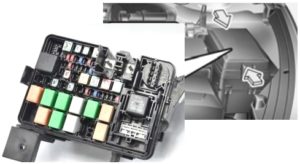

Главный блок
Расположен слева в моторном отсеке Киа Рио 4.

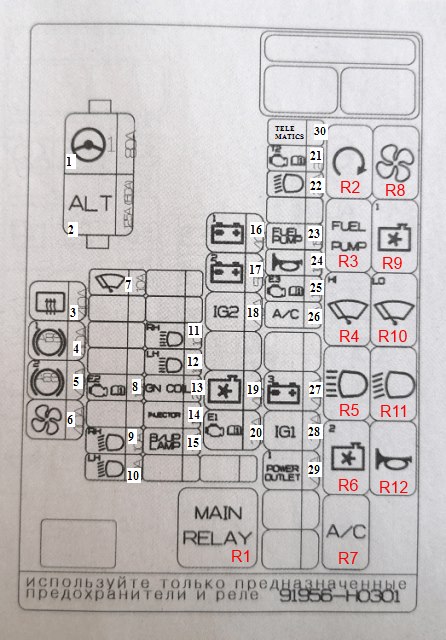

Диаграмма
Назначение элементов блока
| 1 MDPS 1 | 80A Электроусилитель руля (MDPS) |
| 2 Генератор (ALT) | 125/150A Предохранители АКБ1, АКБ2, Зажигание2, Обогрев фильтра топлива, Вентилятор охлаждения, ECU1, TCU2, Ближний свет, Топливный насос, Гудок, ECU3, Кондиционер, АКБ3, Зажигание1, Розетка1 |
| 3 Обогреватель заднего стекла | 40A Реле обогрева заднего стекла в салонном блоке |
| 4 АБС 1 (ABS) | 40A Модуль ESC |
| 5 АБС 2 (ABS) | 40A Модуль ESC |
| 6 Вентилятор | 40A Реле вентилятора кондиционера |
| 7 Стеклоочиститель | 10A Мотор переднего омывателя, рычаг, реле омывателя |
| 8 ЭБУ 2 (E2) | 10A Диагностический разъем |
| 9 Правая фара ближний свет (RH) | 10A Ближний свет правой фары |
| 10 Левая фара ближний свет (LH) | 10A Ближний свет левой фары |
| 11 Правая фара дальний свет (RH) | 10A Дальний свет правой фары |
| 12 Левая фара дальний свет (LH) | 10A Дальний свет левой фары |
| 13 Катушка зажигания (IGN COIL) | 20A Катушки зажигания 1-4, конденсатор |
| 14 Форсунка (INJECTOR) | 15A ECM/PCM, ЭБУ ключа, форсунки 1-4 |
| 15 Фонари заднего хода (B/UP Lamp) | 10A Выключатель заднего хода |
| 16 АКБ 1 | 40A Салонный блок (задний туман, DRL, плафон, аудио, двери, тормоз) |
| 17 АКБ 2 | 50A Салонный блок (левый стеклоподъемник, задний обогрев, реле подъемников) |
| 18 Зажигание 2 (IG2) | 40A Зажигание, PDM (реле IG2), стартер |
| 19 Вентилятор охлаждения | 40A Реле вентиляторов 1 и 2 |
| 20 ЭБУ 1 (E1) | 30A Главное реле |
| 21 БУТ 2 (T2) | 20A PCM |
| 22 Левая фара ближний свет | 20A Реле фар ближнего/дальнего света |
| 23 Топливный насос (FUEL PUMP) | 15A Реле топливного насоса |
| 24 Звуковой сигнал | 10A Реле гудка |
| 25 ЭБУ 3 (E3) | 15A ECM/PCM |
| 26 Кондиционер воздуха (A/C) | 10A Реле кондиционера |
| 27 АКБ 3 | 40A Салонный блок (стопы, ключ, вызов, поворот, тумань, иммо, реле габаритов) |
| 28 Зажигание 1 (IG1) | 30A Зажигание, PDM (реле IG1, ACC) |
| 29 Розетка питания 1 (Power Outlet) | 40A Салонный блок (реле розетки) |
| 30 Телематика (TELEMATICS) | 10A Мониторинговая система |

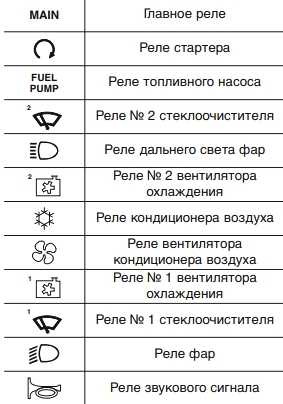

Расшифровка реле
- Главное реле
- Реле стартера
- Реле топливного насоса
- Реле №2 омывателя
- Реле дальнего света
- Реле №2 вентилятора охлаждения
- Реле кондиционера
- Реле вентилятора кондиционера
- Реле №1 вентилятора охлаждения
- Реле №1 омывателя
- Реле фар
- Реле звукового сигнала
Таблица

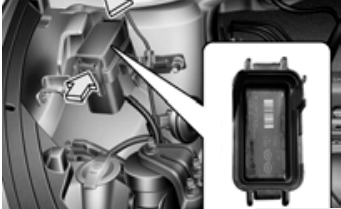

Вспомогательный блок
Диаграмма
В этом блоке размещены предохранители и реле, отвечающие за системы обогрева в Kia Rio 4.
На положительном выводе аккумулятора установлен мощный предохранитель в форме плавкой вставки.
На нашем YouTube-канале доступно видео по замене предохранителей Киа Рио 4 — смотрите и подписывайтесь для полезных советов по ремонту.
Это все по теме, если у вас есть дополнения к схемам предохранителей и реле для Киа Рио 4, делитесь в комментариях.
