Премиальный седан Kia Quoris, также известный как K900 или K9, производился с 2012 по 2021 год, включая модели 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов выпуска. За этот период автомобиль подвергался рестайлингу дважды. В этой статье мы подробно разберем расположение и функции предохранителей и реле Kia Quoris с иллюстрациями и схемами блоков предохранителей. Особое внимание уделим предохранителю для прикуривателя, розеток и их замене, что поможет в диагностике и ремонте Kia Quoris.
Расположение и количество предохранителей в блоках может варьироваться в зависимости от комплектации и года выпуска автомобиля. Рекомендуем проверять маркировку на крышке блока предохранителей Kia Quoris для точной идентификации.
Блок предохранителей в салоне

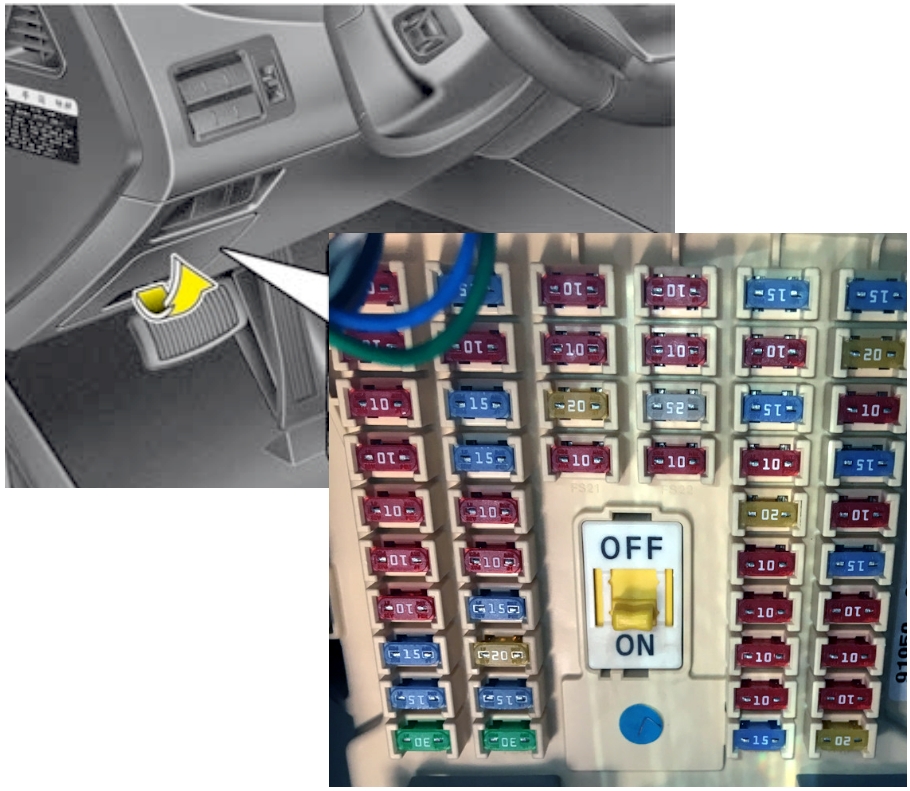

Этот блок размещен под приборной панелью слева от водителя, за специальной крышкой. Он отвечает за многие электрические цепи в интерьере, включая системы комфорта и освещения.

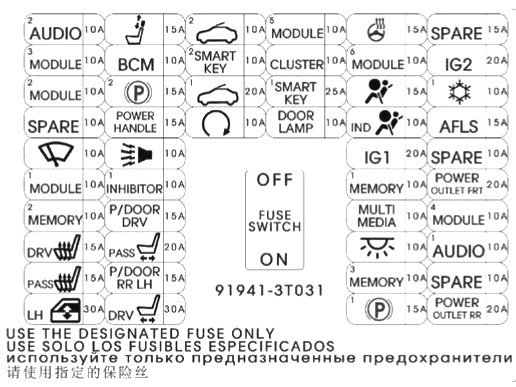

Схема блока
Расшифровка предохранителей
| AUDIO 2 | 10А Головное устройство аудио/видео и навигации |
| MODULE 3 | 10А Модуль кондиционирования, электрохроматическое зеркало, выключатель консоли задних сидений, сенсорный модуль водителя, климат-контроль задней зоны, IMS модули, подогрев сидений, задний интерфейсный блок (IPS) |
| MODULE 2 | 10А Рулевая колонка, амортизатор, стоп-сигналы, АКПП консоль, стояночный тормоз, радары, пневмоподвеска, заслонки, TPMS, PAS |
| SPARE | 10А Резервный предохранитель |
| WIPER | 10А Датчик освещения и дождя |
| MODULE 1 | 10А BCM, багажник, нижняя панель |
| MEMORY 2 | 10А Звуковая сигнализация, интеллектуальные соединители |
| DRV HEAT | 15А Сенсор водителя, климат-контроль водителя |
| PASS HEAT | 15А Климат-контроль пассажира |
| WINDOW LH | 30А Задний левый стеклоподъемник |
| HEADREST | 15А Активный подголовник |
| BCM | 10А BCM, многофункциональный переключатель, сиденья, задние двери |
| EPB 2 | 15А Электрический стояночный тормоз |
| P/HANDLE | 15А Рулевая колонка |
| B/ALARM | 10А BCM |
| INHIBITOR 1 | 10А Переключатель АКПП (спортивный режим или электрический рычаг) |
| P/DOOR DRV | 15А Замок двери водителя |
| PASS P/SEAT | Без IMS: реле пассажирского сиденья; с IMS: модуль IMS пассажира |
| P/DOOR RR LH | 15А Замок задней левой двери |
| DRV P/SEAT | 30А Поясничная поддержка, сиденье водителя |
| S/ROOF 2 | 10А Люк |
| SMART KEY 2 | 10А Блок стержня (реле), модуль смарт-ключа |
| S/ROOF 1 | 20А Люк |
| START | 10А Кнопка Start/Stop |
| MODULE 5 | 10А Круговой обзор, парковка, проекционный дисплей, поясница, консоль, подогрев/массаж сидений, IPS |
| CLUSTER | 10А Приборный щиток, проекция |
| SMART KEY 1 | 25А Модуль смарт-ключа |
| DOOR LAMP | 10А Модули дверей водителя/пассажира |
| STR’G HTD | 15А Подогрев руля |
| MODULE 6 | 10А Смарт-ключ, BCM |
| A/BAG | 15А Преднатяжители ремней, SRS модуль |
| A/BAG IND | 10А Приборный щиток |
| IGN 1 | 20А E/R LH блок (F20, F21, F23, F25, F26, F27) |
| MEMORY 1 | 10А IMS пассажира, двери, сиденья, багажник, приборы, BCM, датчики, часы, кондиционер, HUD |
| MULTI MEDIA | 10А Клавиатура, навигация, мониторы, TMU |
| ROOM LAMP | 10А Освещение ног, багажник, комната, консоль, выключатели, гарнитуры, бардачок |
| MEMORY 3 | 10А Радиоприемник |
| EPB 1 | 15А Стояночный тормоз |
| SPARE | Резерв |
| IGN 2 | 20А E/R LH блок (F29, F30) |
| A/CON 1 | Кондиционирование, ионизатор, AQS, датчик салона |
| AFLS | 15А Адаптивное освещение, фары |
| SPARE | Резерв |
| P/ OUTLET FR | 20А Передняя розетка прикуривателя |
| MODULE 4 | 10А АКПП рычаг, часы, BCM, обзор, консоль, парковка |
| AUDIO 1 | 10А A/V панель, мониторы, клавиатура, смарт-ключи, аудио, AMP, TMU |
| SPARE | Резерв |
| P/OUTLET RR | 20А Задняя розетка, дополнительная розетка |
Предохранители P/OUTLET на 20А обеспечивают питание прикуривателя и дополнительных розеток в салоне Kia Quoris. При неисправностях проверьте эти элементы для быстрой диагностики.
Блоки предохранителей под капотом
Блок у переднего пассажира

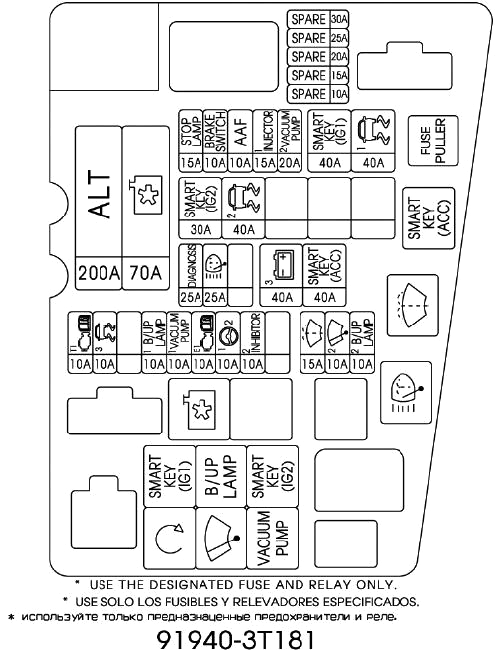

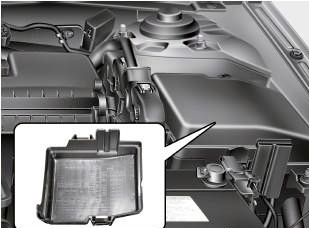

Расположение и схема

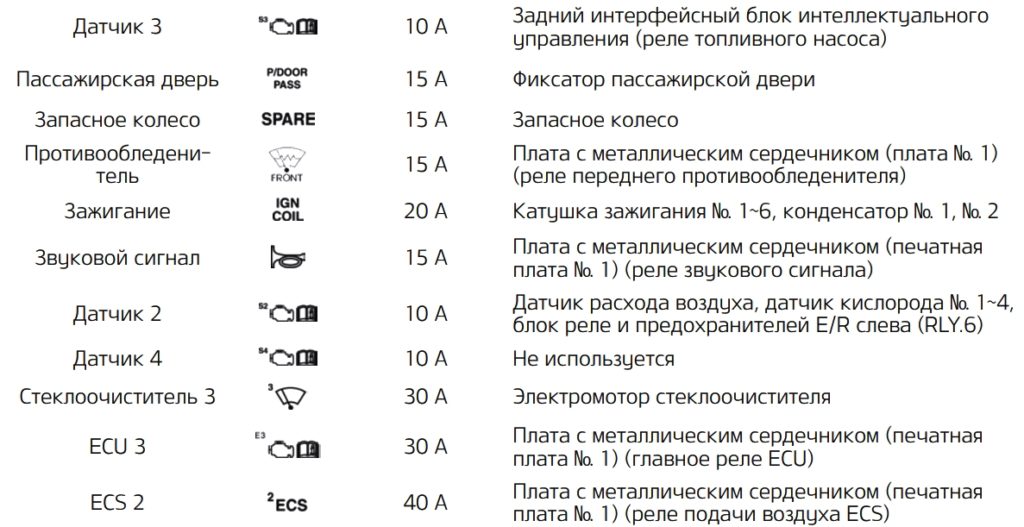

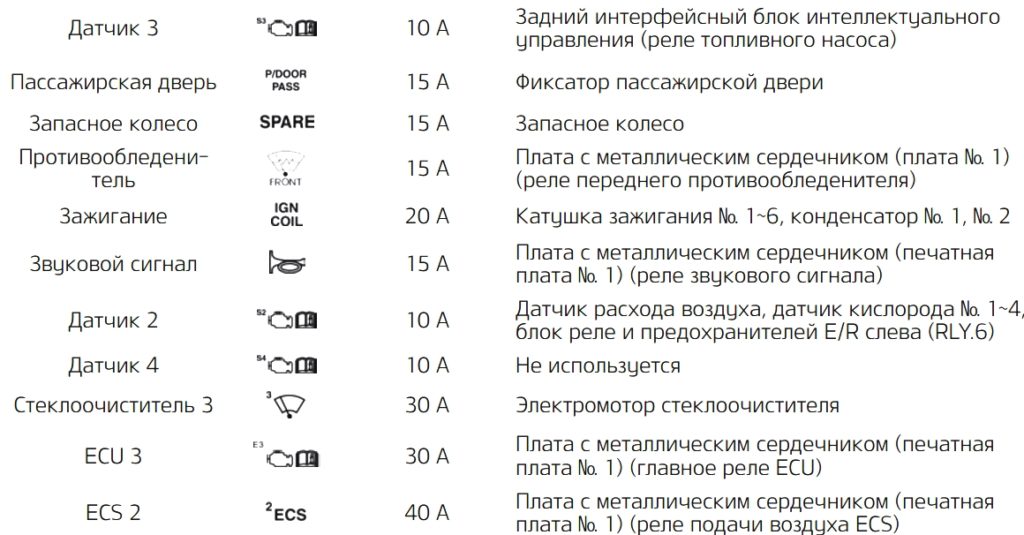

Обозначения
Блок у водителя
Схема блока

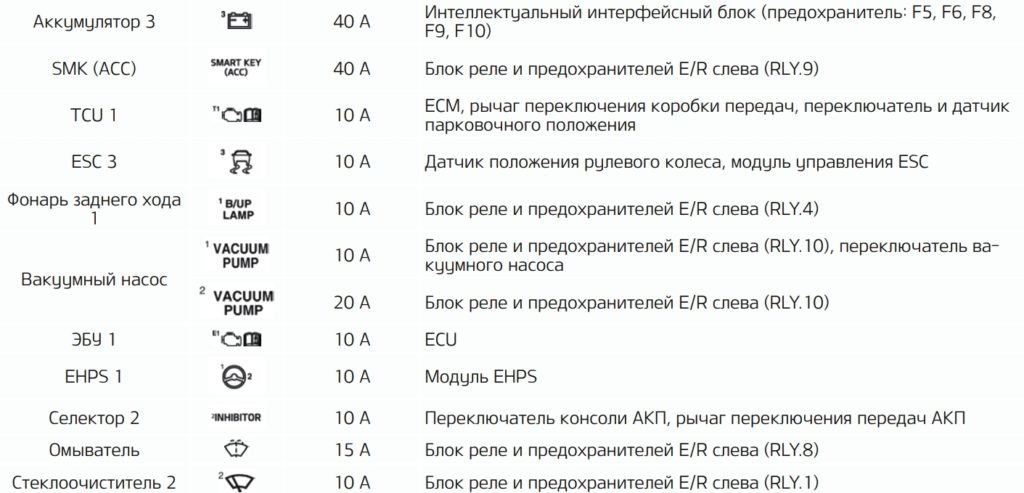

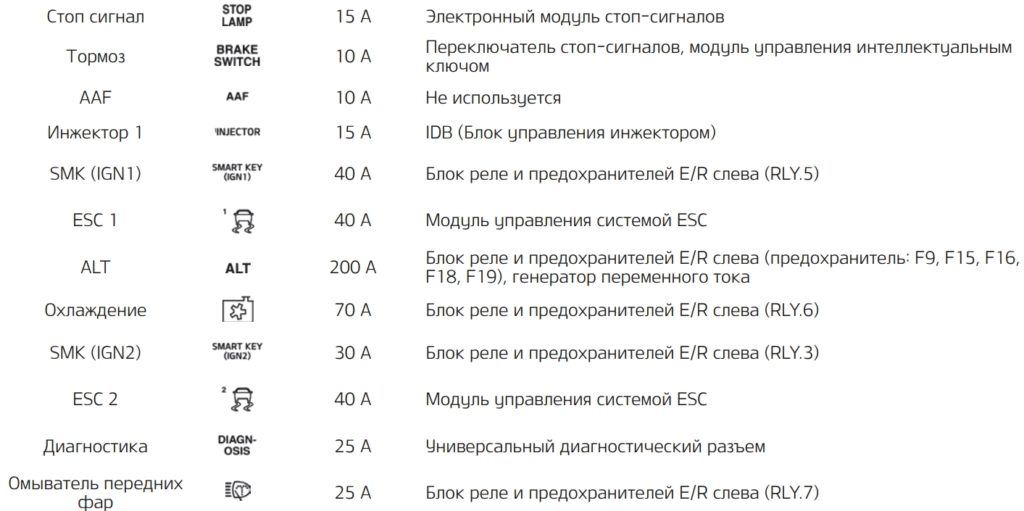

Функции
Блок в багажнике

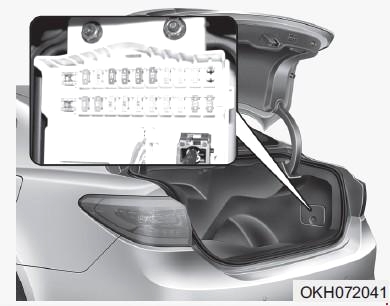

Расположен в багажном отделении, отвечает за задние электрические системы, включая багажник и освещение.

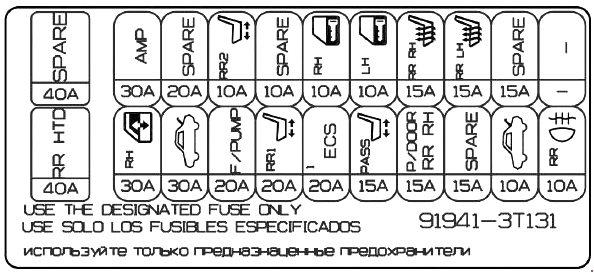

Схема

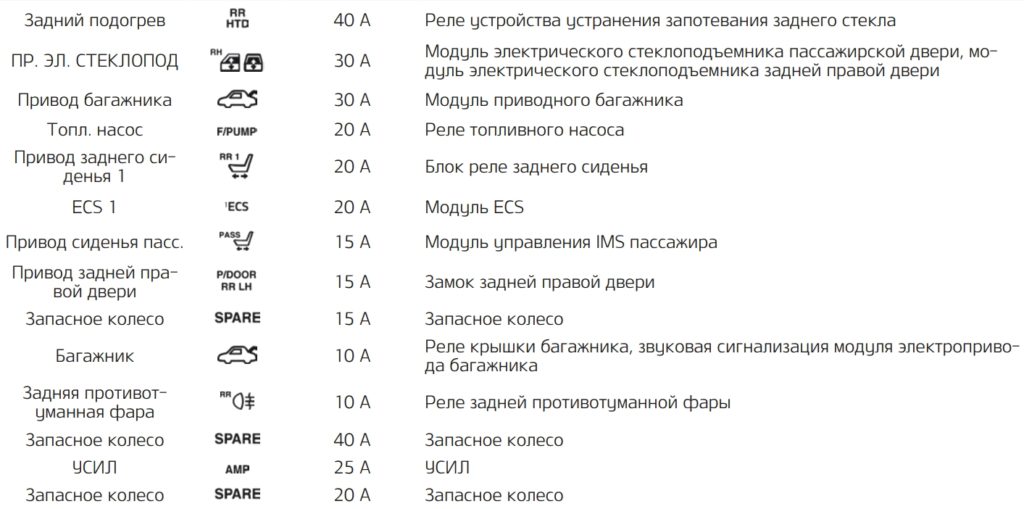

Расшифровка
На клемме аккумулятора + также могут быть размещены дополнительные предохранители: 10А для датчика АКБ, 40А для блока стержня (плата №2), 100А для задней распределительной коробки в Kia Quoris.
