Мощный внедорожник Kia Mohave, также известный как Kia Borrego, дебютировал в 2008 году и выпускался в период с 2009 по 2017 год. Затем модель пережила рестайлинг и распространялась по различным рынкам мира. В этой статье мы подробно разберем блоки предохранителей и реле в Kia Mohave: их расположение, схемы и функции. Особое внимание уделим предохранителям для прикуривателей и розеток, чтобы помочь владельцам с ремонтом и диагностикой электрики.
Функции предохранителей и реле в блоках могут варьироваться в зависимости от года выпуска и региона. Рекомендуем проверять схему на крышке блока вашего Kia Mohave для точной идентификации.
Блок предохранителей в салоне

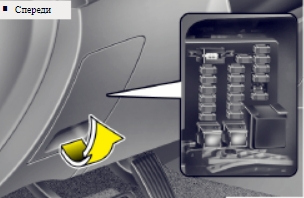

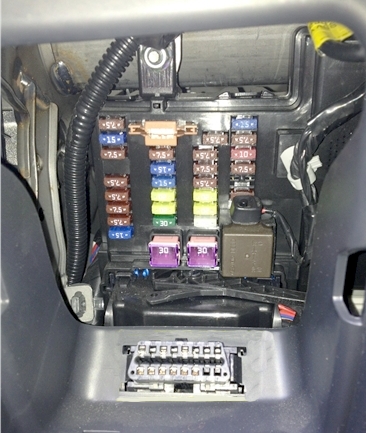

Этот блок размещен под приборной панелью на стороне водителя, за защитной панелью.

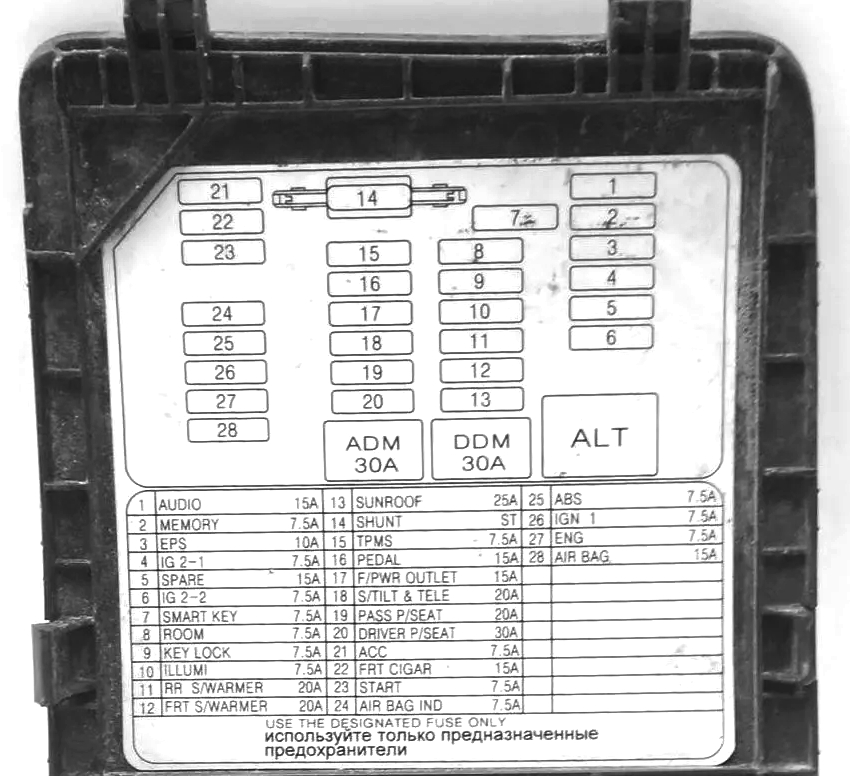

Схема блока предохранителей в салоне Kia Mohave
Расшифровка предохранителей и реле в салоне
| AUDIO | 15A Головное устройство аудио, аудио/ видео и навигации, модуль экстренного вызова MTS |
| MEMORY | 7,5A Модуль управления кондиционером для передней/ задней части салона, комбинация приборов (индикатор), модуль передней части, модуль задней части, дверной модуль водителя/ пассажира, модуль управления мультимедийной подсистемой IP, модуль наклона и выдвижения руля, РЧ- приемник |
| IG2-1 | 7,5A Модуль управления кондиционером для передней части салона, многофункциональный переключатель, модуль подогревателя водительского/ пассажирского сиденья, датчик дождя, система кругового обзора, одуль управления интеллектуальным ключом, блок реле (реле переднего /заднего вентилятора), субблок E/R (реле вентилятора охлаждения 2, реле подогревателя топлива), модуль управления системой климат — контроля водителя/ пассажира |
| HEATED
S/WHEEL |
15A Обогрев рулевого колеса |
| IG2-2 | 7,5A Модуль управления кондиционером для задней части салона, дверной модуль водителя/ пассажира, МПЧ |
| OBD-II | 7,5A Переключатель пуск/ остановка |
| ROOM | 7,5A Переключатель аварийной сигнализации, лампа подсветки карты, лампа подсветки в солнце защитном козырьке слева/ справа, модуль управления системой кондиционирования спереди/ сзади, лампа подсветки потолочной консоли, лампа подсветки задней части салона |
| K/LOCK | 7,5А Переключатель спортивного режима, дверной модуль водителя/ пассажира, блокировка ключа зажигания |
| ILLUMI | 7,5А Иллюминация |
| RR S/WARMER |
20А Реле подогрева задних сидений |
| SEAT WARMER |
20А Модуль подогрева водительского сиденья, модуль подогрева пассажирского сиденья, модуль управления системой климат — контроля водителя — пассажира |
| SUNROOF | 25А Модуль люка в крыше |
| TPMS | 7,5А Модуль контроля давления в шинах |
| S/ TILT | 20А Модуль наклона и выдвижения |
| PASS P/SEAT |
20А Выключатель электропривода пассажирского сиденья |
| DRIVER P/SEAT |
30А Выключатель электропривода водительского сиденья, выключатель поясничной опоры водителя, модуль управления IMS |
| ACC | 7,5А Головное устройство аудио, аудио/ видео и навигации, модуль экстренного вызова MTS, модуль управления интеллектуальным ключом, система кругового обзора, УСИЛ JBL |
| FRT CIGAR | 15А Прикуриватель |
| START | 7,5А Реле охранной сигнализации, пусковое реле |
| AIR BAG IND |
7,5А Комбинация приборов (индикатор подушки безопасности) |
| ABS | 7,5А Модуль управления системой ABS, модуль управления системой ESC, реле системы DBC, датчик угла поворота рулевого колеса, выключатель противоударных нашивок |
| IGN 1 | 7,5А Реостат, модуль управления пневматической подвеской, электро хроматическое зеркало, электродвигатель переднего стекло очистителя, модуль управления интеллектуальным ключом, универсальный диагностический разъем, модуль экстренного вызова MTS, звуковой сигнал системы помощи при парковке задним ходом, выключатель системы помощи при парковке задним ходом, переключатель спортивного режима, головной блок аудио, аудио/ видео и навигации, переключатель стоп- сигналов, датчик автоматического регулирования угла наклона фар головного света, генератор, много функциональный переключатель, модуль контроля давления в шинах, радар системы обнаружения объектов в не просматриваемой зоне слева/ справа, модуль регулировки наклона и вылета рулевого колеса, модуль управления системой кондиционирования передней части салона, комбинация приборов, выключатель контрольной лампы топливного фильтра, модуль управления системой предупреждения покидания полосы движения, передний/ задний датчик системы помощи при парковке |
| ENG | 7,5А ECM, модуль управления трансмиссией, 4WD ECM, датчик расхода воздуха, модуль управления интеллектуальным ключом, выключатель зажигания, универсальный диагностический разъем |
| AIR BAG | 15А Модуль управления системой SRS |
| DDM | 30А Модуль двери водителя, предохранительный модуль электрического стекло подъемника водительской двери |
| ADM | 30А Датчик двери пассажира, предохранительный модуль электрического стекло подъемника пассажирской двери |
Предохранитель для переднего прикуривателя в Kia Mohave маркирован как FRT CIGAR и имеет номинал 15А. Это ключевой элемент для питания аксессуаров.

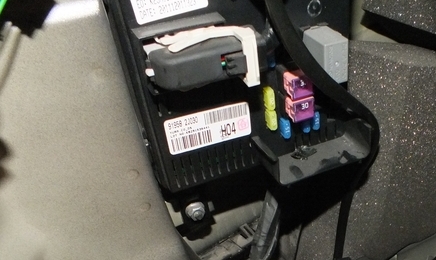

Блок предохранителей в багажнике
Блок установлен в левой стороне багажного пространства Kia Mohave.

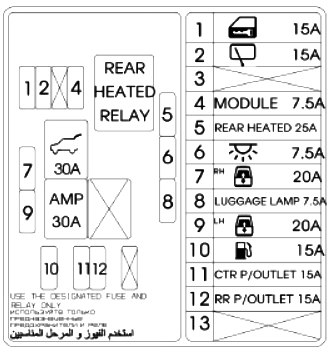

Схема блока в багажнике Kia Mohave
Функции предохранителей и реле
| D/LOCK | 15А Реле блокировки/ разблокировки задних дверей |
| RR WIPER | 15А Реле электромотора заднего стеклоочистителя |
| MODULE 1 | 7,5А Выключатель консоли левый/ правый |
| RR DEFOG | 25А Реле системы устранения запотевания заднего стекла |
| RR P/WIN-RH |
20А Реле правого заднего электро стекло подъемника (вверх/ вниз) |
| LUGGAGE | 7,5А Лампа багажного отделения |
| RR P/WIN-LH |
20А Реле левого заднего электро стекло подъемника (вверх/ вниз) |
| FUEL DR | 15А Реле лючка горловины топливного бака |
| CONSOL P/OUT | 15А Розетка питания на консоли |
| RR P/OUT | 15А Задняя розетка питания |
| T/G POWER LATCH |
30А Модуль управления двери багажного отделения |
| AMP | 30А Усилитель JBL |
Задний прикуриватель (розетка питания) в багажнике Kia Mohave защищен предохранителем RR P/OUT на 15А. Это важно для подключения гаджетов и оборудования.
Блоки предохранителей под капотом
Основной блок
Основной блок предохранителей размещен слева в моторном отсеке Kia Mohave.

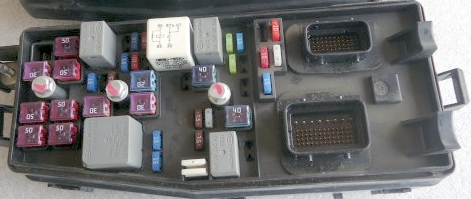

Фото — пример расположения

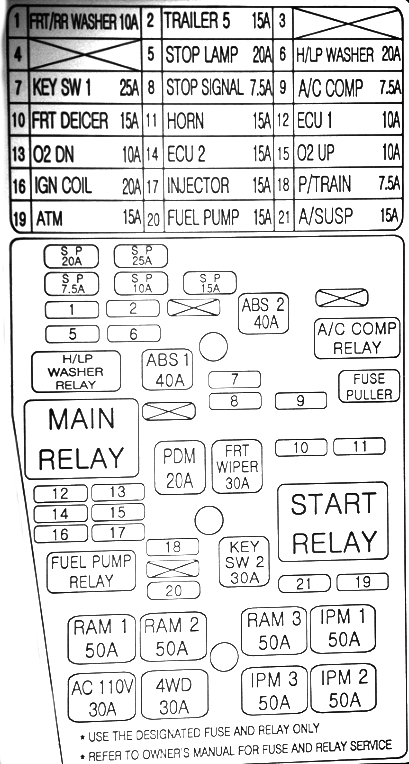

Схема основного блока под капотом
Описание функций
| FRT/RR WASHER | 10А Реле электродвигателя переднего/ заднего омывателя, электродвигатель омывателя |
| STOP LAMP | 20А Переключатель стоп-сигнала, реле DBC |
| KEY SW 1 | 25А Ключ зажигания, блок реле PDM (реле IG1, реле АСС) |
| STOP SIGNAL | 7,5А Модуль управления анти блокировочной системы тормозов, модуль управления ESP, ЕСМ, модуль управления электронным ключом |
| A/С COMP | 7,5А Реле компрессора системы кондиционирования |
| FRT DEICER | 15А Реле переднего оттаивателя |
| HORN | 15А Реле звукового сигнала |
| ECU 1 | 10А ЕСМ, датчик массового расхода воздуха, модуль иммобилайзера, реле компрессора кондиционера |
| 02 DN | 10А Кислородный датчик № 3, 4 |
| ECU 2 | 15А Регулирующий масляный клапан, ЕСМ, клапан впускного коллектора переменной длины, продувочный регулирующий электромагнитный клапан |
| 02 UP | 10А Кислородный датчик №1,2 |
| IGN COIL | 20А Катушка зажигания № 1-6, конденсатор №1,2 |
| INJECTOR | 15А ЕСМ, форсунка № 1-6 |
| P/TRAIN | 7,5А ЕСМ, главное реле, блок реле (реле звукового сигнала охранной сигнализации) |
| FUEL PUMP | 15А Реле топливного насоса |
| ATM | 15А ТСМ |
| A/SUSP | 15А Модуль управления пневматической подвеской |
| ABS 2 | 40А Модуль управления анти блокировочной системы тормозов, модуль управления ESP |
| ABS 1 | 40А Модуль управления анти блокировочной системы тормозов, модуль управления ESP |
| PDM | 20А Модуль управления интеллектуальным ключом |
| FRT WIPER | 30А Реле включения переднего стеклоочистителя, реле подъема/ опускания переднего стеклоочистителя |
| KEY SW 2 | 30А Реле запуска № 1, переключатель зажигания, блок реле PDM (реле IG2) |
| RAM 1 | 50А RAM (центральный предохранитель P/OUT на 15 А, задний правый предохранитель P/OUT на 15 А, предохранитель топливного люка на 15 А, правый задний предохранитель P/WINLH на 20 А, правый задний предохранитель P/WIN-RFI на 20 А, предохранитель багажного отсека на 7,5 А) |
| RAM 2 | 50А RAM (правый задний предохранитель антизапотевателя на 25 А, плавкая перемычка привода замка задней откидной двери на 30 А, предохранитель блокировки двери на 15 А, правый задний предохранитель стеклоочистителя на 15 А) |
| RAM 3 | 50А RAM (плавкая перемычка АМР на 30 А) |
| IPM 1 | 50А IPM (предохранитель освещения на 7,5 А, плавкая перемычка DDM на 30 А, передний предохранитель обогревателя S на 20 А, предохранитель OBD-II на 7,5 А, предохранитель люка крыши на 25 А, предохранитель блокировки ключа на 7,5 А) |
| IPM 2 | 50А IPM (плавкая перемычка ADM на 30 А, предохранитель розетки F на 15 А, предохранитель педали на 15 А, предохранитель модуля наклона руля и телескопический предохранитель S на 20 А) |
| IPM 3 | 50А IPM (предохранитель памяти на 7,5 А, предохранитель сиденья водителя на 30 А, предохранитель сиденья пассажира на 20 А, правый задний предохранитель обогревателя S на 20 А, предохранитель отсека на 7,5 А, предохранитель аудиосистемы на 15 А) |
| 4WD | 30А ЕСМ полного привода |
Дополнительный блок

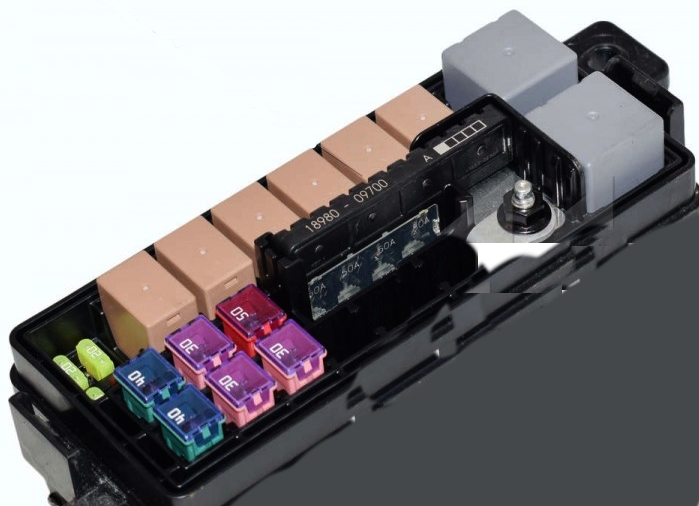

Дополнительный блок расположен вблизи аккумуляторной батареи под капотом.

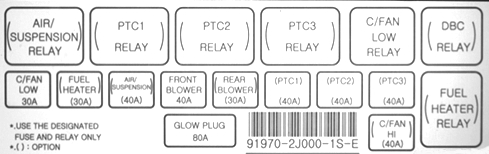

Схема дополнительного блока
Расшифровка
| C/FAN LOW | 30А Нижнее реле вентилятора С |
| E/BRAKE | 30А Тормоза |
| FRONT BLOWER | 40А Реле переднего вентилятора |
| REAR BLOWER | 30А Реле заднего вентилятора |
| C/FAN HI | 60А Верхнее реле вентилятора С |
| AIR SUSPENSION | 40А Реле пневматической подвески |
| FUEL HEATER | 30А Подогрев топливного фильтра |
| PTC1 PTC2 PTC3 | Термостат, электро нагреватель печки салона |
Главный предохранитель
Главный высокомощный предохранитель в форме плавкой вставки установлен на положительном клемме аккумулятора.
Мы рассмотрели все основные блоки предохранителей и реле в Kia Mohave, включая схемы и расположение. Если у вас есть дополнения или вопросы по электрике автомобиля, оставляйте комментарии ниже.
