Kia Magentis – это надежный седан среднего размера, дебютировавший в 2000 году. Модель известна также как Kia Optima, Kia K5 и Kia Lotze на различных рынках. Первое поколение выпускалось в период с 2001 по 2005 год, второе – с 2006 по 2010 год. Каждое поколение подвергалось обновлениям и рестайлингу. В этой публикации мы подробно разберем предохранители и реле Kia Magentis, включая схемы блоков, их расположение и специфику замены. Особое внимание уделим предохранителю прикуривателя, а также схемам предохранителей Kia Magentis для самостоятельного ремонта.
Конструкция и позиционирование блоков предохранителей, а также функции их элементов могут варьироваться в зависимости от года производства и региона комплектации. Всегда проверяйте информацию по схемам на внутренней стороне крышки блока для точности.
Блок предохранителей в салоне

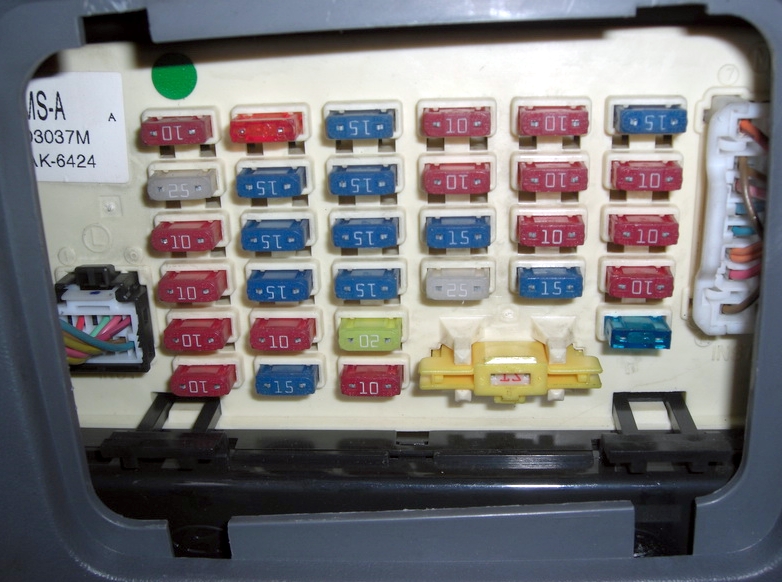

Magentis 1
Блок размещен под приборной панелью со стороны водителя, за пластиковой крышкой.
Схема блока предохранителей
Расшифровка предохранителей и реле
| RR НТО IND | 10A Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| HAZARD | 10A Аварийная сигнализация, указатели поворотов |
| RRFOG | 15A Задние противотуманные фары |
| A/CON | 10A Кондиционер |
| ETACS | 10A ETACS, система дистанционного управления замками дверей |
| DR LOCK | 15A Привод замков дверей |
| P/SEAT | 25A Сиденье с электроприводом |
| T/LID OPEN | 15A Привод замка багажника |
| STOP LP | 15A Стоп-сигналы |
| HL/P | 10A Передние фары |
| AJBAG IND | 10A Подушка безопасности |
| T/SIG | 10A Указатели поворотов |
| A/COM SW | 10A Проводка системы кондиционирования |
| ACC SOCKET | 15A Розетка для дополнительного оборудования |
| S/HTR | 15A Обогрев сидений |
| A/BAG | 15A Подушка безопасности |
| B/UP | 10A Фонари заднего хода |
| CLUSTER | 10A Комбинированный фонарь |
| START | 10A Выключатель пуска |
| SP1 | 15A Резерв |
| SP2 | 15A Резерв |
| SP3 | 15A Резерв |
| SP4 | 15A Резерв |
| D/CLOCK | 10A Цифровые часы |
| TAIL(LH) | 10A Габаритные огни, подсветка номерного знака, задние фонари |
| AUDIO | 10A Аудиосистема |
| WIPER | 20A Стеклоочиститель |
| ROOM LP | 10A Фонари освещения салона, фонари подсветки проемов передних дверей |
| TAIL(RH) | 10A Габаритные огни, подсветка номерного знака, задние фонари |
| C/LIGHTER | 15A Прикуриватель |
| EPS | 10A Электроснабжение блока EPS |
Функционирование прикуривателя обеспечивается предохранителем C/LIGHTER номиналом 15А. Полезно для диагностики и замены предохранителей в Kia Magentis.
На задней панели блока могут быть установлены реле, включая реле блокировки дверей, резистор для возбуждения, реле задних габаритов, реле стеклоподъемников, а также реле обогрева заднего стекла и зеркал.
Magentis 2
Блок расположен на левом конце приборной панели.
Фото — пример исполнения блока предохранителей

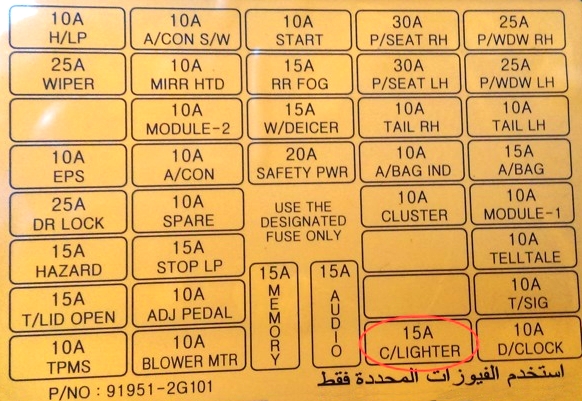

Схема блока
Назначение предохранителей
| H/LP | 10А Передние фары |
| A/CON SW | 10А Кондиционер |
| START | 10А Пуск двигателя |
| P/SEAT RH | 30А Сиденье с электроприводом (справа) |
| P/WDW RH | 25А Стекло подъемник (справа) |
| WIPER | 25А Передний дворник |
| MIRR HTD | 10А Обогрев наружного зеркала заднего вида |
| RR FOG | 15А Задний противотуманный фонарь |
| P/SEAT LH | 30А Сиденье с электроприводом (слева) |
| P/WDW LH | 25А Электро стеклоподъемник (слева) |
| SPARE | 10А Запасной предохранитель |
| MODULE-2 | 10А Кластер (реле вентилятора, люк, реле стеклоочистителя, панель, датчик дождя, реостат, реле обогрева) |
| W/DEICER | 15А Антиобледенитель |
| TAIL RH | 10А Задний фонарь (справа) |
| TAIL LH | 10А Задний фонарь (слева) |
| EPS | 10А Усилитель руля |
| A/CON | 10А Кондиционер |
| SAFETY PWR | 20А Окно безопасности |
| A/BAG IND | 10А Предупреждение о подушке безопасности |
| A/BAG | 15А Воздушная подушка |
| DR LOCK | 25А Центральный замок |
| SPARE | 10А Запасной предохранитель |
| CLUSTER | 10А Кластер |
| MODULE-1 | 10А Зуммер BWS, выключатель ESP |
| HAZARD | 15А Предупредительный световой сигнал опасности |
| STOP LP | 15А Стоп свет |
| SPARE | 15А Запасной предохранитель |
| TELL TALE | 15А Часы |
| T/LID OPEN | 15А Открыватель крышки багажника |
| ADJ PEDAL | 10А Отрегулируйте реле педали |
| SPARE | 15А Запасной предохранитель |
| T/SIG | 10А Световой сигнал поворота |
| TPMS | 10А TPMS |
| BLOWER MTR | 10А Вентилятор кондиционера |
| MEMORY | 15А Кластер ( ETACS, A / C, Часы, Комнатный светильник) |
| AUDIO | 15А Аудио |
| C/LIGHTER | 15А Прикуриватель |
| D/CLOCK | 10А Часы |
Предохранитель прикуривателя выделен на схеме (C/LIGHTER). Для дополнительной розетки используется элемент из подкапотного блока. Это ключевой аспект в руководстве по предохранителям Kia Magentis.
Подкапотный блок предохранителей
Расположен в моторном отсеке слева, вблизи аккумуляторной батареи.
Magentis 1
Фото блока

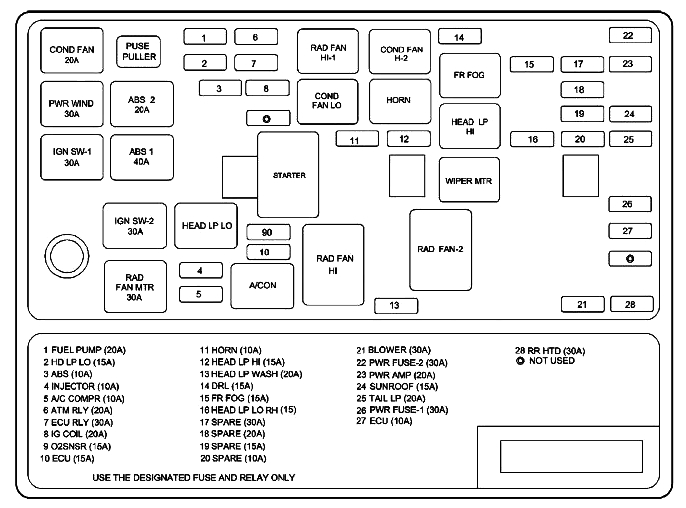

Пример схемы предохранителей под капотом
Расшифровка предохранителей в подкапотном блоке
| COMD FAN | 20A Вентилятор кондиционера |
| PWRWIND | 40A Электропривод окон |
| ABS 2 | 30A ABS |
| IGN SW-1 | 30A Замок зажигания |
| ABS 1 | 30A ABS |
| IGN SW-2 | 30A Замок зажигания |
| RAD FAN MTR | 30A Электропривод вентилятора радиатора |
| 1 FUEL PUMP | 20A Топливный насос |
| 2 HD LP LO | 15A Ближний свет фар |
| 3 ABS | 10A Система ABS |
| 4 INJECTOR | 10A Форсунка |
| 5 A/С COM PR | 10A Компрессор кондиционера |
| 6 ATM RLY | 20A Реле ATM |
| 7 ECURLY | 30A Реле электронного блока управления двигателем |
| 8 IG COIL | 20A Катушка зажигания, датчик неисправности системы зажигания |
| 9 OZSNSR | 15A Кислородный датчик |
| 10 ECU | 15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв |
| 11 HORN | 10A Сигнал |
| 12 HEAD LP HI | 15A Фары дальнего света |
| 13 HEAD LP WASH | 20A Электродвигатель омывателя фар |
| 14 DRL | 15A Система противоугонной системы |
| 15 FRFOG | 15A Передние противотуманные фары |
| 16 HEAD LP LO RH | 15A Ксеноновые фары |
| 17 SPARE | 30 A Запасной предохранитель |
| 18 SPARE | 20A Запасной предохранитель |
| 19 SPARE | 15A Запасной предохранитель |
| 20 SPARE | 10A Запасной предохранитель |
| 21 BLOWER | 30A Вентилятор отопителя |
| 22 PWR FUSE-2 | 30A Силовой предохранитель 2 |
| 23 FWRAMP | 20A Усилитель аудиосистемы |
| 24 SUNROOF | 15A Люк, диагностический разъём |
| 25 VAIL LP | 20A Реле Задних габаритов |
| 26 PWR FUSE-1 | 30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9) |
| 27 ECU | 10A Электронный блок управления двигателем |
| 28 RRHTD | 30A реле Обогрева заднего стекла и боковых зеркал. |
Список реле под капотом
| HORN RELAY | Реле сигнала |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI RELAY | Реле вентилятора радиатора |
| RAD FAN_LOW RELAY | Реле вентилятора радиатора |
| F/PUMP RELAY | Реле топливного насоса |
| WIPER RELAY | Реле стеклоочистителя |
| START RELAY | Реле стартера |
| ATM CONT RELAY | Реле автоматического управления коробкой передач |
| A/CON RELAY | Реле кондиционера |

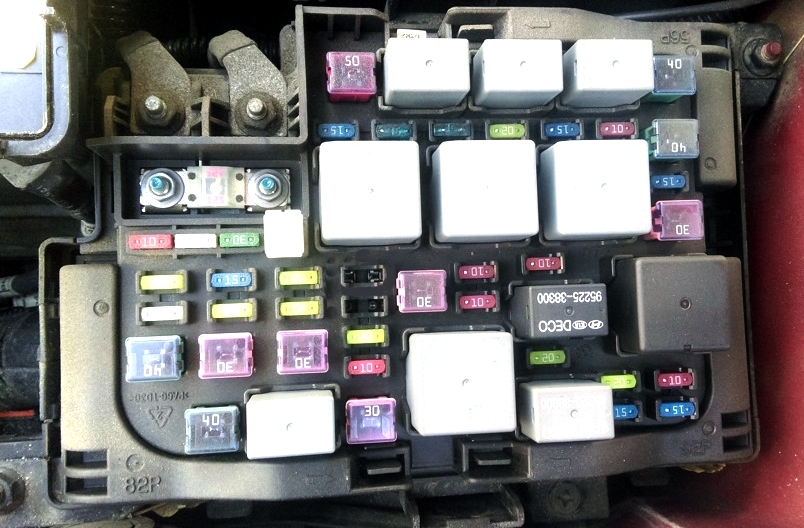

Magentis 2

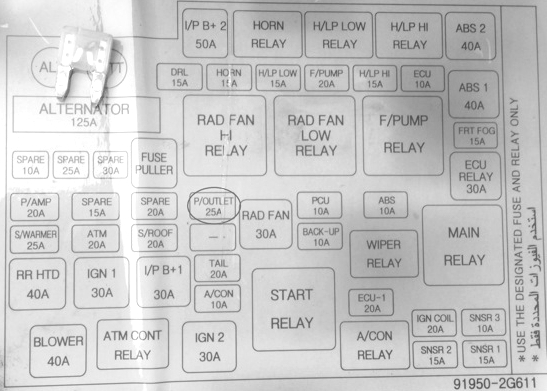

Схема подкапотного блока
Функции предохранителей
| I/P B+ 2 | 50А На панели B + |
| ABS 2 | 40А ABS |
| DRL | 15А Дневные ходовые огни |
| HORN | 15А Сигнал |
| H/LP LOW | 15А Фары |
| F/PUMP | 20А Топливный насос |
| H/LP HI | 15А Фары |
| ECU | 10А Блок управления двигателем |
| ABS 1 | 40А ABS |
| ALT | 125/150A Генератор |
| SPARE | 10А Запасной предохранитель |
| SPARE | 15А Запасной предохранитель |
| SPARE | 20А Запасной предохранитель |
| FRTFOG | 15А Передний противотуманный фонарь |
| ECU RELAY | 30А Блок управления двигателем |
| POWER AMP | 20А Усилитель звука |
| SPARE | 15А Запасной предохранитель |
| SPARE | 20А Запасной предохранитель |
| P/OUTLET | 25А Розетка |
| RAD FAN | 30/40A Вентилятор радиатора |
| PCU | 10А Датчики системы управления силовой передачей, ТЦУ |
| ABS | 10А ABS |
| S/WARMER | 25А Подогрев сидений |
| ATM | 20А Автоматическое управление коробкой передач |
| S/ROOF | 20А Люк в крыше |
| SPARE | 20А Запасной предохранитель |
| BACK UP | 10А Фонарь заднего хода |
| RR HTD | 40А Обогрев заднего стекла |
| IGN 1 | 30А Зажигание |
| B+ | 30А В панели B + |
| TAIL | 20А Задний свет |
| A/CON | 10А Кондиционер |
| ECU-1 | 20А Блок управления двигателем |
| IGN COIL | 20А Катушка зажигания |
| SNSR 3 | 10А Датчики |
| BLOWER | 40А Вентилятор |
| IGN 2 | 30А Зажигание |
| SNSR 2 | 15А Датчики |
| HORN RELAY | Реле сигнала |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI RELAY | Реле вентилятора радиатора |
| RAD FAN_LOW RELAY | Реле вентилятора радиатора |
| F/PUMP RELAY | Реле топливного насоса |
| WIPER RELAY | Реле стеклоочистителя |
| MAIN RELAY | Главное реле |
| START RELAY | Реле стартера |
| ATM CONT RELAY | Реле автоматического управления коробкой передач |
| A/CON RELAY | Реле кондиционера |
Дополнительная розетка прикуривателя в подлокотнике защищена предохранителем P/OUTLET на 25А. Важно для владельцев Kia Magentis при устранении неисправностей электрики.

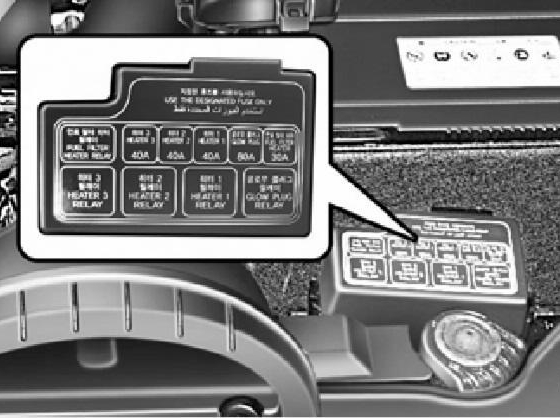

Дополнительный блок
Монтируется в передней зоне моторного отсека для версий Kia Magentis с дизельными моторами.
Описание элементов
| GLOW PLUG FUSIBLE LINK | 80А Свеча пред пускового подогрева, Воздушный обогреватель |
| PTC HEATER #1 FUSIBLE LINK | 50А Реле обогревателя PTC 1 |
| PTC HEATER #2 FUSIBLE LINK | 50А Реле обогревателя PTC 2 |
| PTC HEATER #3 FUSIBLE LINK | 50А Реле обогревателя PTC 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 40А Обогреватель топливного фильтра |
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева |
| PTC HEATER RELAY #1 | Реле обогревателя PTC 1 |
| PTC HEATER RELAY #2 | Реле обогревателя PTC 2 |
| PTC HEATER RELAY #3 | Реле обогревателя PTC 3 |
| FUEL FILTER HEATER RELAY | Реле обогревателя топливного фильтра |
Вот и все по предохранителям и реле Kia Magentis. Если у вас есть вопросы по схемам или опыт ремонта, делитесь в комментариях.
