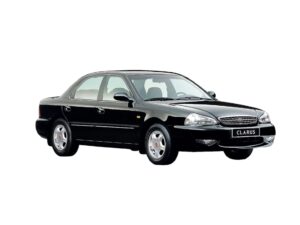

Kia Clarus (известный также как Kia Credos) представляет собой автомобиль среднего размера, производившийся в период с 1995 по 2001 год в кузовах седан и универсал, в основном с бензиновыми моторами. В этой статье мы подробно разберем предохранители и реле для Kia Clarus, включая схемы расположения блоков предохранителей, их места установки и спецификацию предохранителя прикуривателя для Kia Credos.

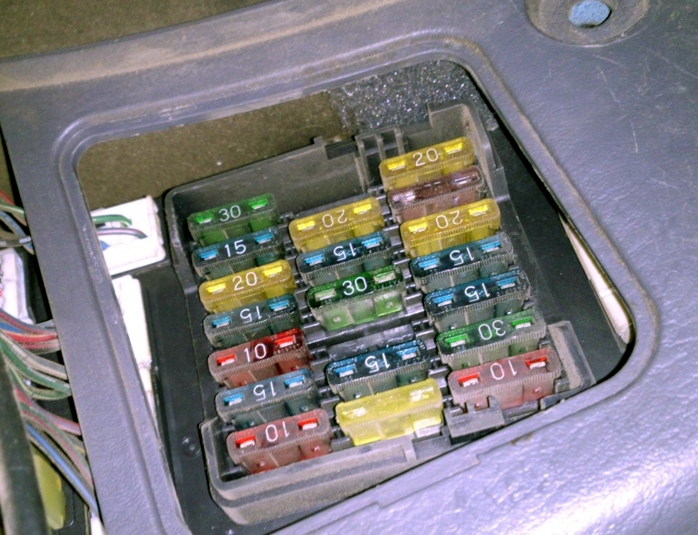

Расположение блока предохранителей в салоне
Блок размещен слева от водителя, под приборной панелью, за специальной крышкой. Это основной блок предохранителей Kia Clarus для салонных систем.

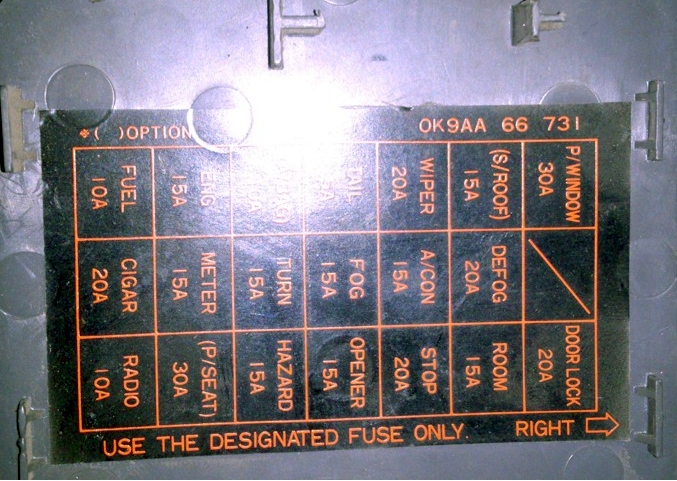

Расшифровка функций предохранителей для вашей Kia Clarus указана на внутренней стороне крышки блока.

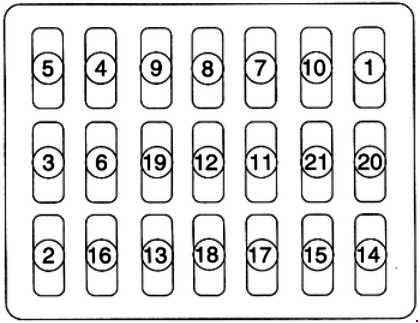

Схема блока предохранителей в салоне Kia Clarus
Расшифровка предохранителей и реле
|
1
|
30А механизм стеклоподъемников |
|
2
|
10А аудиосистема |
|
3
|
20А предохранитель прикуривателя |
|
4
|
15А системы двигателя |
|
5
|
10А насос подачи топлива |
|
6
|
15А панель приборов |
|
7
|
20А дворники |
|
8
|
15А габаритные огни |
|
9
|
10А airbag |
|
10
|
15А люк в крыше |
|
11
|
15А система кондиционирования |
|
12
|
15А туманки |
|
13
|
15А сигнальные лампы |
|
14
|
30А центральный замок |
|
15
|
15А освещение интерьера |
|
16
|
30А регулировка сидений |
|
17
|
20А тормозные сигналы |
|
18
|
15А замок багажника |
|
19
|
15А поворотники |
|
20
|
15А запасной предохранитель |
|
21
|
30А задний обогрев |
Предохранитель прикуривателя в Kia Clarus — это номер 3 с номиналом 20А, ответственный за работу розетки.

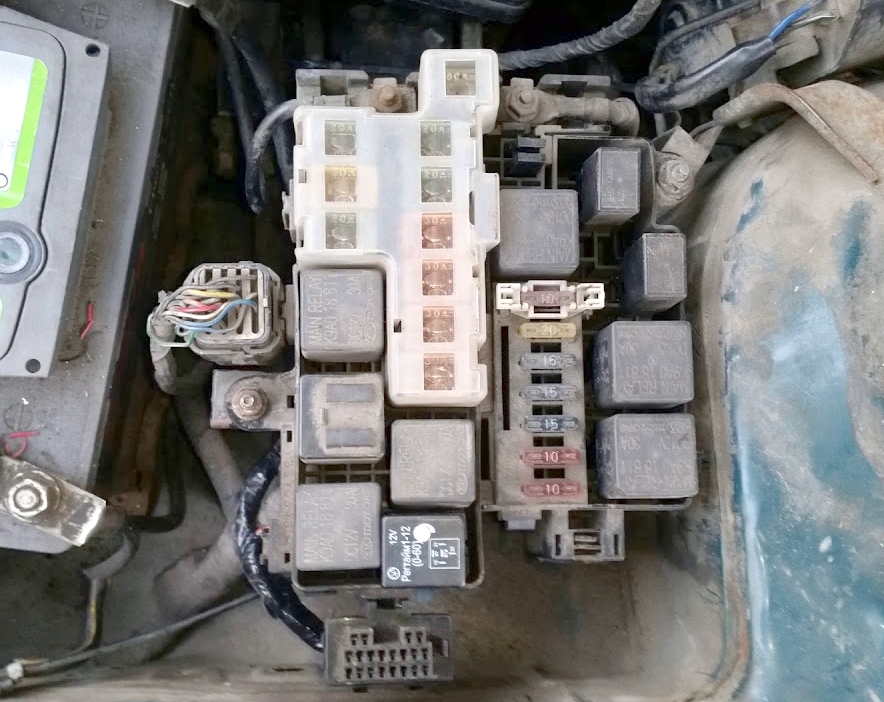

Блок предохранителей в моторном отсеке
Этот блок установлен в левой зоне подкапотного пространства Kia Clarus, прикрытый защитной панелью для доступа к реле и мощным предохранителям.

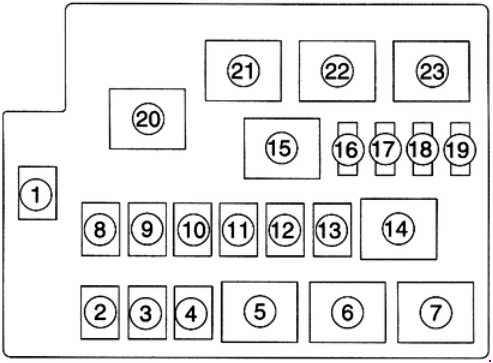

Диаграмма блока под капотом
Функции предохранителей и реле под капотом Kia Clarus
|
1
|
80А основной предохранитель |
|
2
|
20А ближний и дальний свет |
|
3
|
Запасной |
|
4
|
20А впрыск топлива |
|
5
|
Реле фар |
|
6
|
Реле вентилятора радиатора |
|
7
|
Реле охлаждающего вентилятора |
|
8
|
50А зажигание |
|
9
|
20А ABS-система |
|
10
|
30А компрессор кондиционера |
|
11
|
30А вентилятор системы охлаждения |
|
12
|
Обогреватель |
|
13
|
60А аккумулятор |
|
14
|
Реле кондиционера |
|
15
|
Основное реле |
|
16
|
15А основное реле |
|
17
|
20А ABS |
|
18
|
10А электроника двигателя |
|
19
|
10А задние туманные фары |
|
20
|
Реле клаксона |
|
21
|
Реле туманных фар |
|
22
|
Мини-релай |
|
23
|
Реле топливного насоса |
Если у вас есть дополнительная информация по предохранителям Kia Clarus или реле, поделитесь в комментариях.
