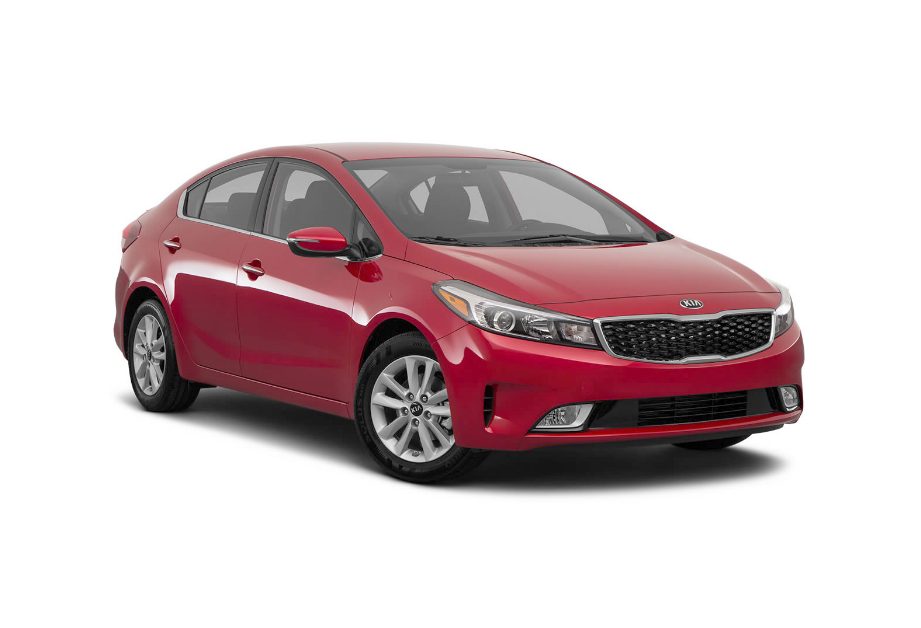

Предохранители и реле Kia Cerato 3 третьего поколения: модель выпускалась в период с 2012 по 2018 год и распространялась на глобальном рынке. В таких регионах, как США, Европа и другие страны, автомобиль также продается под брендами Kia Forte и Kia K3. В этой статье приведено детальное руководство по блокам предохранителей и реле для Kia Cerato третьего поколения, включая схемы расположения, назначение элементов и особое внимание к предохранителю прикуривателя в Kia Forte / K3. В завершение предлагаем скачать полную инструкцию по ремонту, обслуживанию и эксплуатации Kia Cerato 3 с ключевыми советами по замене предохранителей.
Конфигурация блоков и функции их компонентов могут варьироваться в зависимости от модификации. Рекомендуем проверять характеристики по схеме на внутренней стороне крышки блока предохранителей.
Не подходит третье поколение Kia Cerato?
[описание для 1 го поколения]
[описание для 2 го поколения]
Расположение блоков предохранителей в салоне Kia Cerato 3
Салонный блок предохранителей

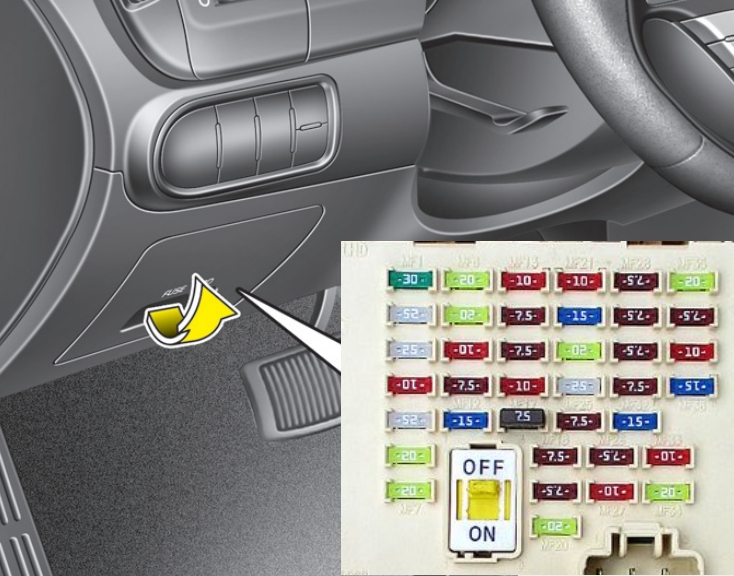

Этот блок размещен под приборной панелью на стороне водителя в Kia Cerato третьего поколения (Forte, K3).

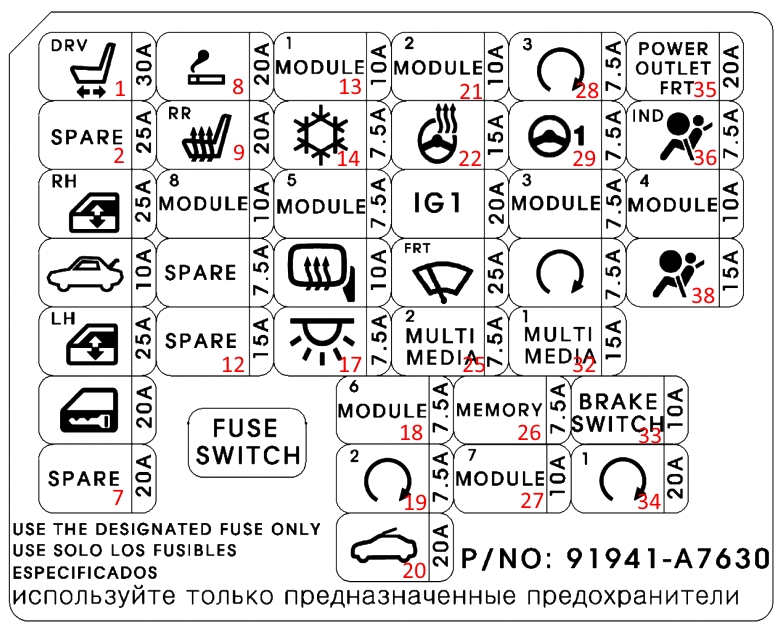

Схема блока предохранителей в салоне Kia Cerato 3
Расшифровка предохранителей и реле в салонном блоке Kia Forte
| 1 | 30A POWER SEAT DRIVER — Блок сиденья водителя (электропривод сиденья, поясничная опора) |
| 2 | 25А SPARE — Резерв |
| 3 | 25А POWER WINDOW RH — Интеллектуальная распределительная коробка (реле правого электро стекло подъемника) |
| 4 | 10А TRUNK — Интеллектуальная распределительная коробка (реле крышки багажника) |
| 5 | 25А POWER WINDOW LH — Интеллектуальная распределительная коробка (реле левого электро стекло подъемника) |
| 6 | 20А DOOR LOCK — Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей) |
| 7 | 20А SPARE — Резерв |
| 8 | 20А CIGARETTE LIGHTER — Прикуриватель и розетка питания |
| 9 | 20А SEAT HEATER REAR — Резерв |
| 10 | 10А MODULE8 — ВСМ, ЭБУ электронных ключей |
| 11 | 7.5А SPARE — Резерв |
| 12 | 15А SPARE — Резерв |
| 13 | 10А MODULE1 — ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом |
| 14 | 7.5А AIR CON — ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК |
| 15 | 7.5 А MODULE5 — Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья |
| 16 | 10A HEATED MIRROR — ЭБУД, ЭБУ кондиционера, Наружное зеркало |
| 17 | 7.5A INTERIOR LAMP — Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей) |
| 18 | 7.5A MODULE6 — Переключатель спортивного режима, Блокировка ключа |
| 19 | 7.5A PDM2 — «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 20 | 20A SUNROOF — Верхний люк |
| 21 | 10A MODULE2 — Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира |
| 22 | 15A HEATED STEERING — Обогреватель рулевого колеса |
| 23 | 20A IG1 — Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3) |
| 24 | 25A WIPER FRONT — Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель |
| 25 | 7.5A SPARE — Резерв |
| 26 | 7.5A MEMORY — Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера |
| 27 | 10A MODULE7 — Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал) |
| 28 | 7.5A PDM3 — С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 29 | 7.5A MDPS — ЭБУ ЭУР |
| 30 | 7.5A MODULE3 — Приборная панель |
| 31 | 7.5A START — С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД» |
| 32 | 15A MULTIMEDIA1 — Аудиосистема, аудиовизуальное головное устройство с навигацией |
| 33 | 10A BRAKE SWITCH — Переключатель стоп-сигнала |
| 34 | 20A PDM1 — ЭБУ электронных ключей |
| 35 | 20A POWER OUTLET FRT — Розетка питания |
| 36 | 7.5A A/BAG IND — Приборная панель |
| 37 | 10A MODULE4 — Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке |
| 38 | 15A A/BAG — ЭБУ SRS |
Предохранители под номерами 8 и 35 (по 20А каждый) отвечают за функционирование прикуривателя и вспомогательных розеток в Kia Cerato 3.

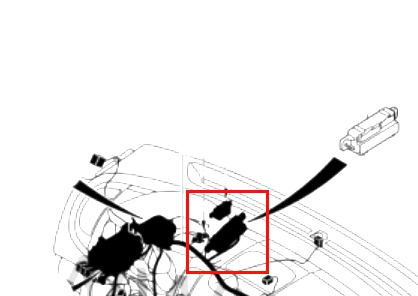

Блок реле в салоне
Этот модуль интегрирован в соединительную коробку под приборной панелью в составе интеграционной модульной электросхемы Kia K3 / Forte.
В зависимости от комплектации Kia Cerato третьего поколения, здесь размещаются реле для таких систем, как:
- управления складывания зеркал
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- сигнализации
- TFT LCD 4.2»
- и другие элементы управления
Блоки предохранителей и реле под капотом Kia Cerato 3
Основной моторный блок

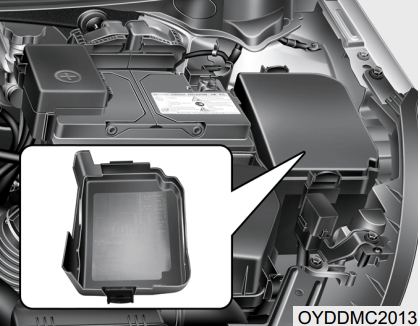

Расположен в левой зоне подкапотного отсека у Kia Forte третьего поколения.

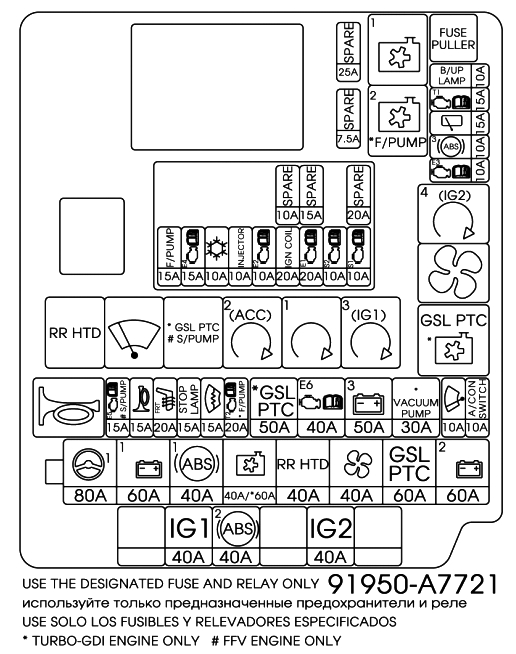

Схема основного блока под капотом Kia K3
Назначение предохранителей в моторном блоке Kia Cerato 3
| В+1 | 60А Интеллектуальная распределительная коробка (ARISU-LT IPS 1(4СН), ARISU-LT IPS 2(4СН)), Предохранитель — левый электро стекло подъемник 25А, правый электро стекло подъемник 25А, багажник 10А, модуль 6 7,5 А, модуль 7 10А) |
| С/FAN | 60А Реле вентилятора охлаждения, низ., реле вентилятора охлаждения |
| В+2 | 60А Интеллектуальная распределительная коробка (ARISU-LT IPS 4(4СН), ARISU-LT IPS 3(4СН), IPS 5(2СН)), Предохранитель — сиденье с электроприводом (водителя), выключатель тормоза, PDM1, обогреватель заднего сиденья |
| GSLРТС | 60А Реле бензина с ПТК |
| ABS3 | 10А АБС: Блок управления АБС ESC: Блок управления ESC, датчик рысканья |
| A/CON SW | 10А ЭБУ кондиционера, электродвигатель вентилятора, резистор кондиционера |
| В+3 | 50А Интеллектуальная распределительная коробка (устройство автоматической отсечки тока утечки, предохранители — PDM2, дверной замок, люк) |
| BACK-UP | 10А АКПП: Электро хромное зеркало, аудиовизуальное головное устройство с навигацией, задний комбинированный фонарь (внутр.), камера заднего вида МКПП: Выключатель фонаря заднего хода |
| LAMP | |
| STOP LP | 15А Стоп сигналы |
| FUEL PUMP | 15А Реле топливного насоса |
| INJECTOR | 10А Форсунка № 1/№ 2/№ 3/№ 4, реле топливного насоса, реле компрессора кондиционера |
| ECU 2 | 10А ЭБУД |
| IGN COIL 1 | 20А Катушка зажигания, конденсатор |
| ECU 1 | 20А ЭБУД |
| SENSOR 2 | 10А Датчик кислорода (верхний/ нижний), электромагнитный клапан системы впуска с изменяемой геометрией, регулятор давления масла № 1/№ 2, электромагнитный клапан управления продувкой, Реле вентилятора охлаждения |
| SENSOR 1 | 10А Датчик положения распределительного вала № 1/№ 2 |
| A/CON COMP | 10А Реле компрессора кондиционера |

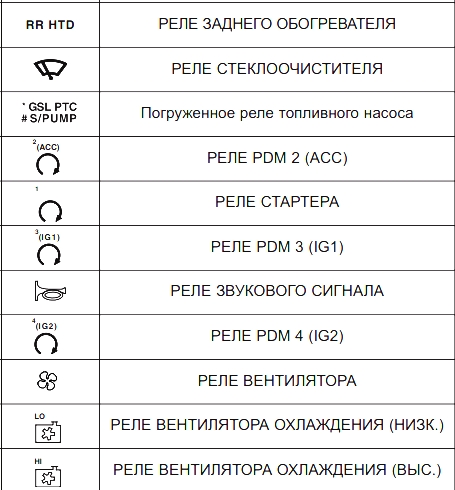

Расшифровка реле в моторном блоке Kia Cerato Forte
Дополнительный блок для дизеля
Этот блок присутствует исключительно в версиях Kia Cerato 3 с дизельным мотором и монтируется под капотом на стороне пассажира.

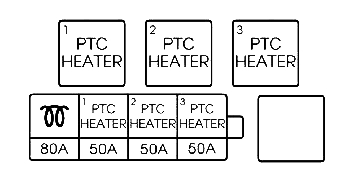

Схема дополнительного блока предохранителей
Функции элементов дополнительного блока
PTC HEATER — вспомогательный / дополнительный отопитель автомобиля с дизельным двигателем. 80A предохранитель отвечающий за свечи накала.

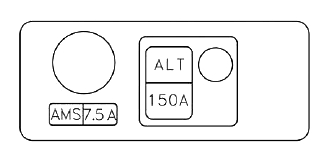

Главный предохранитель-монтажный блок
На крышке блока, у положительного клемма аккумулятора, закреплен высокомощный предохранитель в формате плавкой вставки, защищающий генератор в Kia Cerato 3.
Полная инструкция по ремонту Kia Cerato 3
Нужны дополнительные детали по обслуживанию? Получите все о ремонте, замене предохранителей и реле Kia Cerato третьего поколения в официальной инструкции: «скачать».
Если у вас есть полезные дополнения к руководству по предохранителям Kia Forte / K3, поделитесь в комментариях!
