Минивэн Kia Carens третьего поколения производился с 2006 по 2013 год (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013) и распространялся на глобальном рынке. В Северной Америке модель также известна как Rondo. В этой публикации мы подробно разберем предохранители и реле для Киа Каренс 3 поколения, укажем их расположение, приведем схемы и иллюстрации. Особое внимание уделим предохранителю прикуривателя, а также ключевым словам вроде «схема предохранителей Kia Carens», «блоки реле Киа Каренс» для удобного поиска.
Функции предохранителей и реле в блоках могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта. Точное описание обычно указано на внутренней стороне крышки блока. Рекомендуем проверять актуальную информацию на крышке.
Блоки предохранителей в салоне

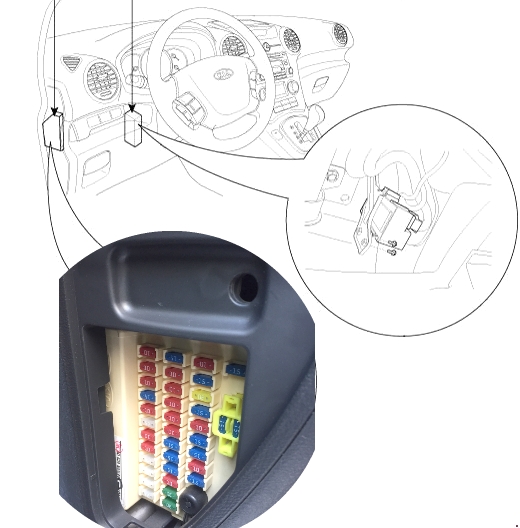

В интерьере Kia Carens 3 размещено два блока с предохранителями и реле, обеспечивающих работу электроники автомобиля.
Основной блок предохранителей и реле
Этот блок расположен в задней левой секции приборной панели, за пластиковой крышкой, и отвечает за множество салонных систем Киа Каренс третьего поколения.

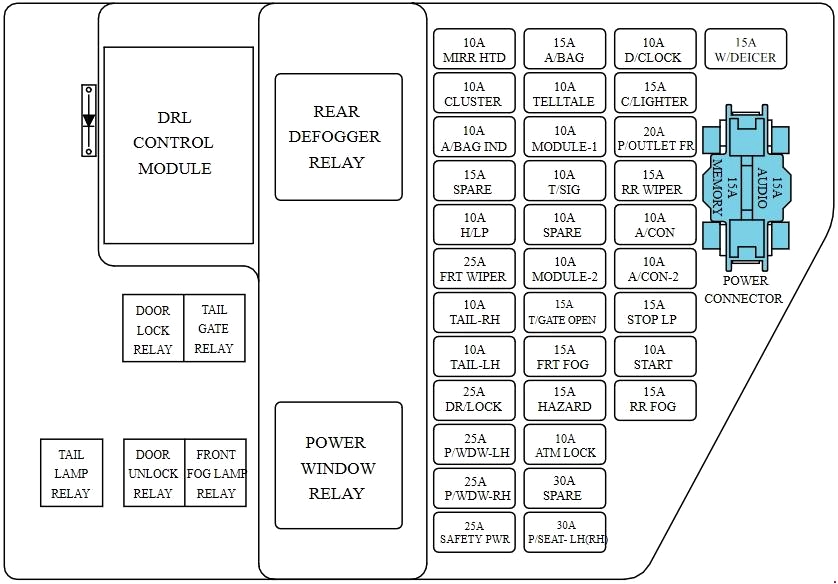

Схема расположения
Расшифровка предохранителей
| AUDIO | 15А Аудиосистема |
| MEMORY | 15А Блок управления кузовными электронными системами (BCM), Часы с цифровой индикацией, Реле складывания зеркал, Приборная панель, Лампа освещения салона, Лампа противосолнечного козырька, Индикатор положения двери, Блок управления кондиционером воздуха |
| MIRR HTD | 10А Электродвигатель складывания наружных зеркал и устройство для очистки запотевшего стекла, Блок управления кондиционером воздуха |
| A/BAG | 15А Электронный блок управления системой SRS |
| D/ CLOCK | 10А Выключатель привода складывания боковых зеркал заднего вида, Аудиосистема, Блок управления электронными системами кузова (BCM), Часы с цифровой индикацией, Блок управления системой блокировки автоматической коробки передач |
| W/ DEICER | 15А Реле устройства для предотвращения запотевания ветрового стекла |
| CLUSTER | 10А Приборная панель, резистор предварительного возбуждения |
| TELL TALE | 10А Часы с цифровой индикацией, выключатель PAB |
| C/ LIGHTER | 15А Прикуриватель |
| A/BAG IND | 10А Приборная панель |
| MODULE -1 | 10А Система блокировки ключа в замке (для автомобилей с автоматической трансмиссией), Датчик угла поворота, Панель управления, Предупредительный зуммер, Сигнализирующий о движении задним ходом переключатель система стабилизации курсовой устойчивости (ESP), Блок управления кузовными электронными системами (BCM), Система управления автоматическим включением освещения |
| P/ OUTLET FR | 20А Передняя розетка для подключения внешних потребителей |
| SPARE | Запасной предохранитель |
| T/SIG | 10А Включатель аварийной сигнализации |
| RR WIPER | 15А Электродвигатель стеклоочистителя заднего стекла, Реле стеклоочистителя заднего стекла, Много функциональный переключатель |
| H/LP | 10А Реле фар, Датчик качества воздуха, Привод устройства регулировки фар, Реле нагревателя PTC #1,#2, Реле нагревателя топливного фильтра |
| SPARE | 10А Запасной предохранитель |
| A/CON | 10А Блок управления кондиционером, Реле вентилятора |
| FRTWIPER | 25А Реле стеклоочистителя, Электродвигатель стеклоочистителя, Много функциональный переключатель |
| MODULE -2 | 10А Люк, датчик дождя, Реле подогрева сидений, Хромированное зеркало с электроприводом, Блок управления электронными системами кузова (BCM) |
| TAIL -RH | 10А Правая фара, Задний правый комбинированный фонарь, Лампа освещения номерного знака, Блок управления дневными ходовыми огнями, Подсветка приборной панели |
| T/GATE OPEN | 15А Выключатель дверцы отсека топливо заправочной горловины, Реле двери багажного отделения |
| STOP LP | 15А Выключатель стоп -сигналов |
| TAIL-LH | 10А Левая фара, Левый задний комбинированный фонарь, Реле передней противотуманной фары |
| FRT FOG | 15А Реле передней противотуманной фары |
| START | 10А Реле охранной сигнализации, Катушка пускового реле, Выключатель замедлителя |
| DR/ LOCK | 25А Реле запирания/ отпирания дверей |
| HAZARD | 15А Включатель аварийной сигнализации, Реле аварийной сигнализации |
| RR FOG | 15А Реле задней противотуманной фары |
| P/ WDW-LH | 25А Основной выключатель электрических стекло подъемников, Выключатель электрического стекло подъемника левой двери |
| ATM LOCK | 10А Выключатель спортивного режима, Разъем линии передачи данных, Блок управления кондиционером воздуха, много функциональный диагностический разъем |
| P/WDW -RH | 25А Основной выключатель электрических стеклоподъемников, Выключатель электрического стекло подъемника правой двери |
| SPARE | 30А Запасной предохранитель |
| SAFETY PWR | 25А Электродвигатель блокировки стеклоподъемников |
| P/SEAT -LH | 30А Переключатель управления электроприводом сиденья водителя |
Предохранитель прикуривателя в Kia Carens 3 поколения помечен как C/LIGHTER на схеме, что важно для ремонта и диагностики.
Вспомогательный блок реле

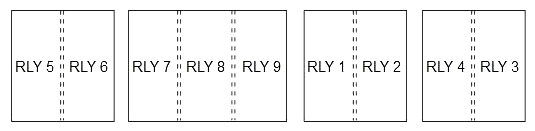

Расположение элементов
Расшифровка реле
| 1 | Резерв |
| 2 | Подогрев сидений |
| 3 | Задняя противотуманная фара |
| 4 | Датчик дождя |
| 5 | Складывающиеся зеркала |
| 6 | Обогреватель лобового стекла |
| 7 | Аварийная сигнализация |
| 8 | Звуковой сигнал противоугонной системы |
| 9 | Противоугонная система |
Блоки предохранителей под капотом
Основной блок предохранителей и реле

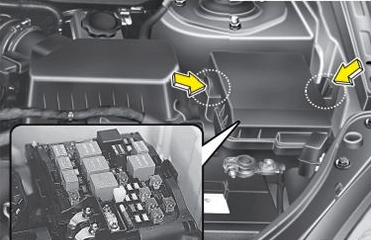

Основной блок находится в моторном отсеке, непосредственно рядом с аккумулятором, и управляет двигателем и внешними системами Киа Каренс 3.

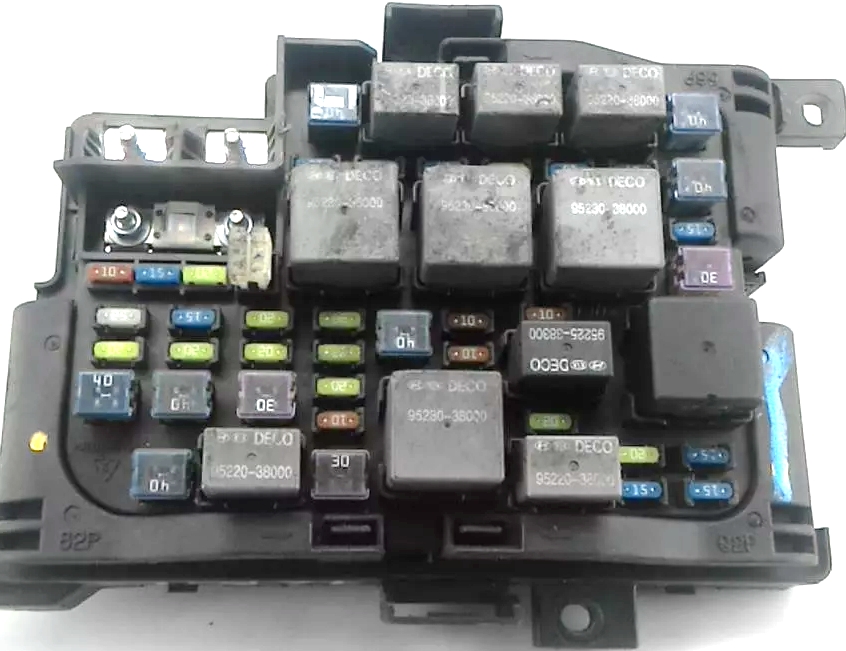

Фото блока

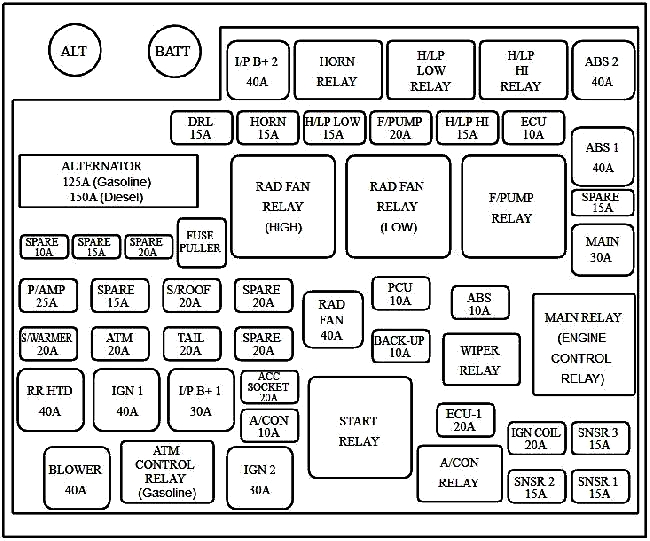

Схема предохранителей
Назначение элементов
| I/P B+ 2 | 40А Распределительная коробка приборной панели |
| HORN RELAY | Реле звукового сигнала |
| H/LP LOW RELAY | Реле фар (ближний свет) |
| H/LP HI RELAY | Реле фар (дальний свет) |
| ABS 2 | 40А Блок управления системой ABS/ESP |
| DRL | 15А Блок управления дневными ходовыми огнями |
| HORN | 15А Реле звукового сигнала, Реле звукового сигнала противоугонной сигнализации |
| H/LP LOW | 15А Реле фар (ближний свет) |
| F/PUMP | 20А Реле топливного насоса |
| H/LP HI | 15А Реле фар (дальний свет) |
| ECU | 10А Блок TCM, генератор, Блок ECM |
| ALT ERNATOR | 125/150А Генератор |
| RAD FAN HI RELAY | Реле вентилятора радиатора (высоких оборотов) |
| RAD FAN LOW RELAY | Реле вентилятора радиатора (низких оборотов) |
| F/PUMP RELAY | Реле топливного насоса |
| ABS 1 | 40А Блок управления системами ABS/ESP |
| SPARE | 15А Запасной предохранитель |
| MAIN | 30А Реле управления двигателем |
| SPARE | Запасной предохранитель |
| P/AMP | 25А Усилитель |
| SPARE | 15А Запасной предохранитель |
| S /ROOF | 20А Блок управления люком |
| RAD FAN | 40А Реле вентилятора радиатора |
| PCU | 10А Генератор импульсов, Блок управления двигателем (ECM), Реле вентилятора радиатора, Выключатель стоп-сигнала, датчик присутствия воды в топливе |
| ABS | 10А Блок управления ABS/ESP, Много функциональный диагностический разъем |
| S/ WARMER | 20А Реле подогрева сидений |
| ATM | 20А Реле управления ATM |
| TAIL | 20А Реле задних фонарей |
| SPARE | 20А Запасной предохранитель |
| BACK-UP | 10А Датчик скорости автомобиля, Выключатель фонаря заднего хода, Переключатель режимов коробки передач |
| WIPER RELAY | Реле стеклоочистителей |
| MAIN RELAY | Главное реле |
| RR HTD | 40А Реле устройства для предотвращения запотевания заднего стекла |
| IGN 1 | 40А Замок зажигания (ACC, IG1) |
| I/P B+ 1 | 30А Распределительная коробка приборной панели |
| ACC SOCKET | 20А Задняя розетка подключения внешних потребителей |
| A/CON | 10А Реле кондиционера |
| START RELAY | Реле стартера |
| ECU-1 | 20А БЛОК ECM |
| IGN COIL | 20А Катушка зажигания (для бензинового двигателя) |
| SNSR 3 | 15А Реле кондиционера воздуха, Форсунка, Лямбда-датчик, Привод турбо нагнетателя изменяемой геометрии, Реле вентилятора радиатора |
| BLOWER | 40А Реле вентилятора |
| ATM CONT RELAY | Реле управления ATM |
| IGN 2 | 30А Замок зажигания (IG2, START), Реле стартера |
| A/CON RELAY | Реле кондиционера |
| SNSR 2 | 15А Реле топливного насоса, Датчик кислорода, Привод управления рециркуляции отработанных газов (EGR), Реле свечи предпускового прогрева, Реле No1 нагревателя PTC |
| SNSR 1 | 15А Блок управления иммобилайзером, Датчик положения распределительного вала, Датчик расхода воздуха, Контрольный масляный клапан, Электромагнитный клапан управления продувкой накопителя топливных паров, Привод управления оборотами холостого хода, электронный привод управления подачей топлива |

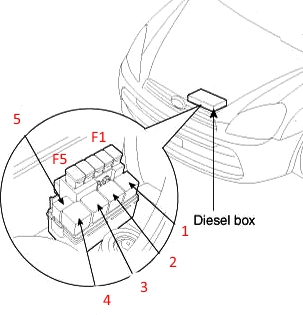

Вспомогательный блок предохранителей и реле
Этот блок применяется исключительно в версиях с дизельными двигателями для Kia Carens 3 поколения.
Описание компонентов
| 1 | Реле свечей накаливания |
| 2 | Реле дополнительного отопителя |
| 3 | Реле дополнительного отопителя |
| 4 | Реле дополнительного отопителя |
| 5 | Реле подогревателя топливного фильтра |
| F1 | 30A Подогреватель топливного фильтра |
| F2 | 80A Свечи накаливания |
| F3 | 40A Дополнительный отопитель |
| F4 | 40A Дополнительный отопитель |
| F5 | 40A Дополнительный отопитель |
