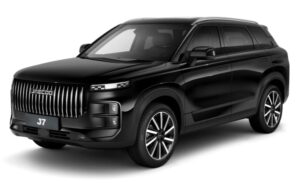

Кроссовер Jaecoo J7 производится с 2023 по 2024, 2025 и 2026 годы и продолжает выпускаться в настоящее время. В этой статье мы подробно разберем предохранители и реле для Jaecoo J7, включая схемы блоков, их расположение и выделим предохранитель для прикуривателя. Это поможет в диагностике и замене элементов электрической системы автомобиля Jaecoo J7.
Расположение, назначение предохранителей и реле Jaecoo J7, а также их количество могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля.
Расположение блока предохранителей в салоне

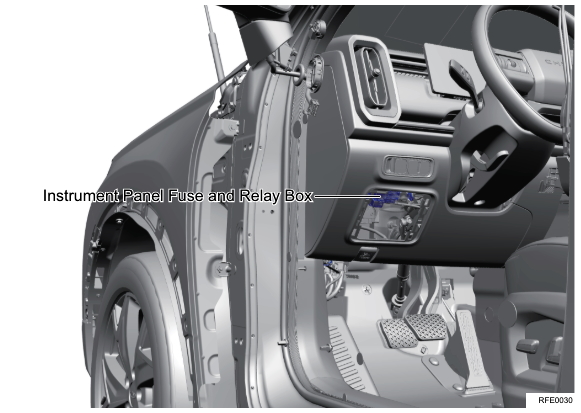

В интерьере Jaecoo J7 блок предохранителей находится в нижней секции торпедо, со стороны водительского места. Чтобы получить доступ к блоку предохранителей и реле, просто снимите защитную панель.

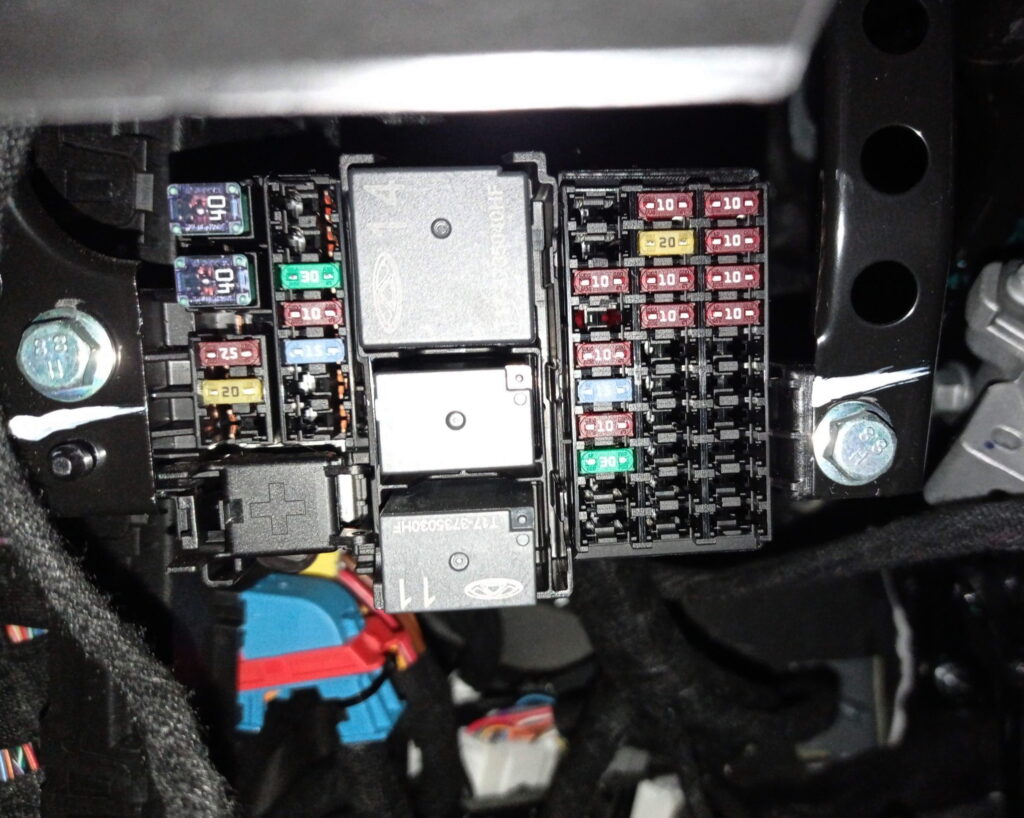

Блок предохранителей в салоне выглядит примерно так, как показано на фото.

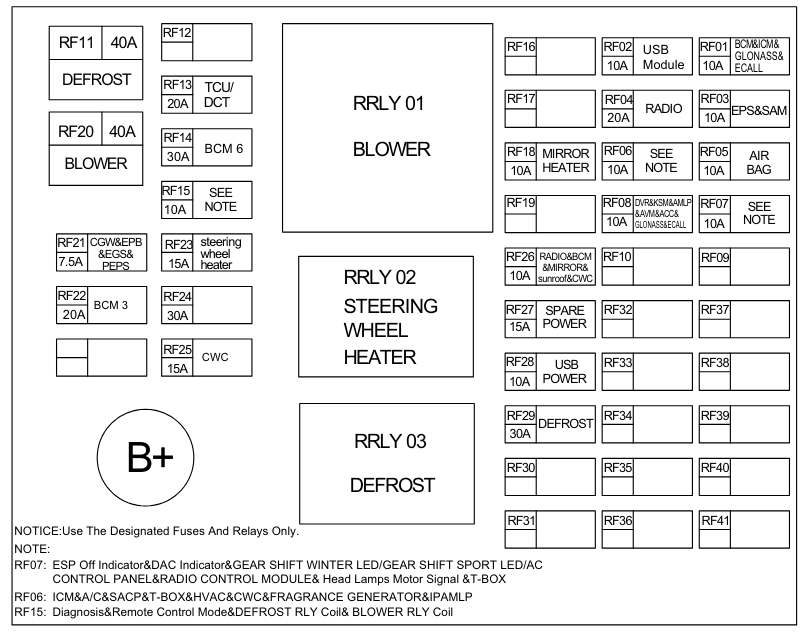

Схема предохранителей в салоне Jaecoo J7
Расшифровка предохранителей и реле
| RF01 | 10A Система мониторинга водителя BDM/DMS /ETC/ ГЛОНАСС /ECALL |
| RF02 | 10A Задний модуль зарядки USB |
| RF03 | 10A EPS/ Датчик угла наклона |
| RF04 | 20A Контроллер развлекательного домена |
| RF05 | 10A Контроллер подушек безопасности |
| RF06 | 10A Питание дисплея приборной панели/ Освещение приборной панели/ Вспомогательная подсветка фасции консоли/ Освещение головы/ Генератор аромата/ T-BOX/Bluetooth /A/C/ Модуль беспроводной зарядки Single Charging |
| RF07 | 10A Контроллер развлекательного домена / TBOX/A/C/ Дисплей, генератор отрицательных ионов/ электронный механизм переключения передач (7DCT) |
| RF08 | 10A 4-Door Ambient Light/ Driving Recorder/ CVBOX/ ETC/ ГЛОНАСС/ECALL |
| RF09 | — |
| RF10 | — |
| RF11 | 40A Реле заднего обогревателя |
| RF12 | — |
| RF13 | 20A TCU A(8AT) |
| RF14 | 30A BDM |
| RF15 | 10A Реле обдува/ реле заднего дефростера/ датчик дождя/ вспомогательная панель управления консоли/ дисплей головного устройства аудиосистемы Источник питания/ диагностический интерфейс/ спиральный кабель |
| RF16 | — |
| RF17 | — |
| RF18 | 10A Обогрев зеркал заднего вида |
| RF19 | — |
| RF20 | 40A Реле обдува |
| RF21 | 7,5A Переключатель помощи при движении/ электронный механизм переключения передач (7DCT) |
| RF22 | 20A BDM |
| RF23 | 15A Задний стеклоочиститель |
| RF24 | — |
| RF25 | 15A Модуль беспроводной зарядки с двойной зарядкой |
| RF26 | 10A Модуль беспроводной зарядки Двойная зарядка/ Одиночная зарядка/ BDM |
| RF27 | 15A Переднее резервное питание |
| RF28 | 10A Передний USB-модуль зарядки /220 В блок питания /CVBOX/ контроллер домена развлечений |
| RF29 | 30A Заднее лобовое стекло обогрев |
| RF30 | — |
| RF31 | — |
| RF32 | — |
| RF33 | — |
| RF34 | — |
| RF35 | — |
| RF36 | — |
| RF37 | — |
| RF38 | — |
| RF39 | — |
| RF40 | — |
| RF41 | — |
Предохранитель для переднего прикуривателя в Jaecoo J7 — это номер 27 с номиналом 15А.
Блок предохранителей в моторном отсеке

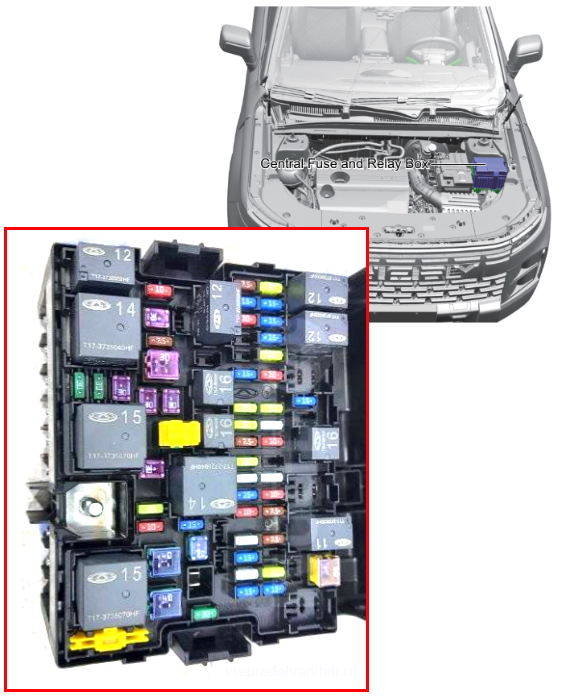

В моторном отсеке Jaecoo J7, слева от двигателя, размещен основной блок предохранителей и реле для внешних систем автомобиля.

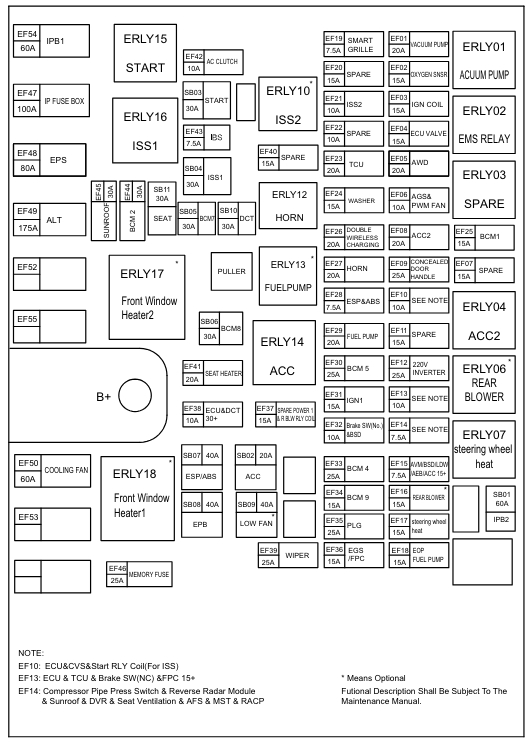

Схема блока в моторном отсеке
Расшифровка элементов
| SB01 | 60A IPB2 |
| SB02 | 20A ACC |
| SB03 | 30A Запуск |
| SB04 | 30A Старт Стоп 1 |
| SB05 | 30A BDM |
| SB06 | 30A BDM |
| SB07 | 40A ESP/ABS |
| SB08 | 40A EPB |
| SB09 | 40A Вентилятор низкой скорости (Зарезервировано) |
| SB10 | 30A DCT |
| SB11 | 30A Регулировка сиденья |
| EF01 | 20A Электронный вакуумный насос |
| EF02 | 15A Кислородный датчик |
| EF03 | 15A Катушка зажигания |
| EF04 | 15A Электромагнитный клапан ЭБУ |
| EF05 | 20A Система полного привода |
| EF06 | 10A Вентилятор охлаждения |
| EF07 | 15A Зарезервировано |
| EF08 | 20A ACC2 |
| EF09 | 25A Модуль управления дверями |
| EF10 | 10A ЭБУ |
| EF11 | 15A Зарезервировано |
| EF12 | 25A Источник питания 220 В |
| EF13 | 10A ECU/TCU/ 4WD Controller /тормозной переключатель/ электрический привод переключения передач (8AT) |
| EF14 | 7,5A Радар заднего хода/люк/ вентиляция сидений/память сидений/регистратор вождения 15+ |
| EF15 | 7,5A Электронное антибликовое зеркало заднего вида/ FRM/FCM |
| EF16 | 15A Задний обдув (резервный) |
| EF17 | 15A Обогрев рулевого колеса |
| EF18 | 15A Топливный насос EOP |
| EF19 | 7,5A Умная решетка радиатора |
| EF20 | 15A Зарезервировано |
| EF21 | 10A Старт-стоп 2 |
| EF22 | 10A Зарезервировано |
| EF23 | 10A Электрический привод переключения передач (8AT) |
| EF24 | 15A Омыватель |
| EF25 | 15A BDM |
| EF26 | 20A Двойная беспроводная зарядка (зарезервировано) |
| EF27 | 20A Сирена |
| EF28 | 7,5A ESP/IPB |
| EF29 | 20A Топливный насос |
| EF30 | 25A BDM |
| EF31 | 15A IGN1 |
| EF32 | 10A Тормозной выключатель/ PLG/ BSD/ реле обогрева подрулевых переключателей |
| EF33 | 25A BDM |
| EF34 | 15A BDM |
| EF35 | 25A Силовая задняя дверь |
| EF36 | 15A EGS/ Подача топлива по требованию |
| EF37 | 15A Реле резервного питания/ ACC2 багажного отделения |
| EF38 | 10A ЭБУ&DCT30+ |
| EF39 | 30A Стеклоочиститель |
| EF40 | 10A Зарезервировано |
| EF41 | 20A Подогрев сидений |
| EF42 | 10A Компрессор кондиционера |
| EF43 | 7,5A IBS |
| EF44 | 30A BDM |
| EF45 | 30A Люк в крыше |
| EF46 | 25A Предохранитель для морских перевозок |
| EF47 | — |
| EF48 | 80A EPS |
| EF49 | — |
| EF50 | 60A Вентилятор охлаждения |
| EF51 | — |
| EF52 | 50A Обогрев переднего ветрового стекла 2 |
| EF53 | 50A Обогрев переднего ветрового стекла 1 |
| EF54 | 60A IPB1 |
| EF55 | — |
| MF01 | 350A Пуск/ генератор |
| MF02 | 175A Центральный блок предохранителей и реле |
| MF03 | 100A Блок предохранителей и реле приборной панели |
| MF04 | 80A Зарезервировано |
Если у вас остались вопросы по предохранителям и реле Jaecoo J7, пишите в комментариях ниже.
