Предохранители и реле Iveco Daily 2011–2021

В этой публикации мы подробно разберем предохранители и реле для Ивеко Дейли моделей 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годов выпуска. Вы получите схемы блоков, информацию о их размещении, иллюстрации с фотографиями. Особое внимание уделим предохранителям прикуривателя и розеток в Iveco Daily, а также расшифровке для ремонта и диагностики электрики.

Функции предохранителей и реле в Iveco Daily могут варьироваться в зависимости от года производства, комплектации электрического оборудования и рынка сбыта вашего транспортного средства.

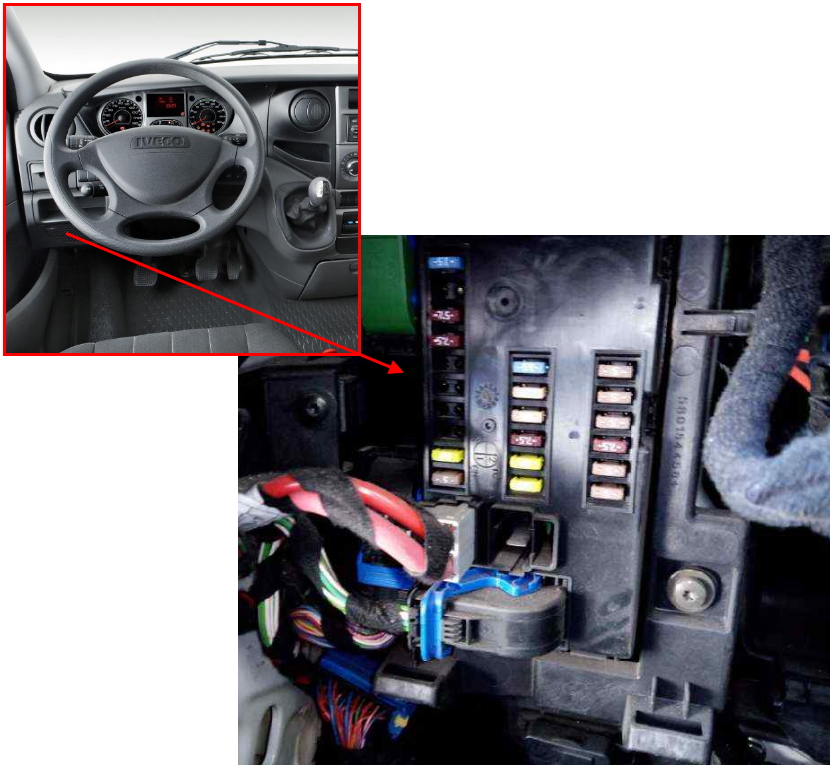

Расположение блока в кабине

Блок предохранителей и реле в интерьере Iveco Daily размещен под приборной панелью на стороне водителя, скрыт под пластиковой крышкой для защиты.

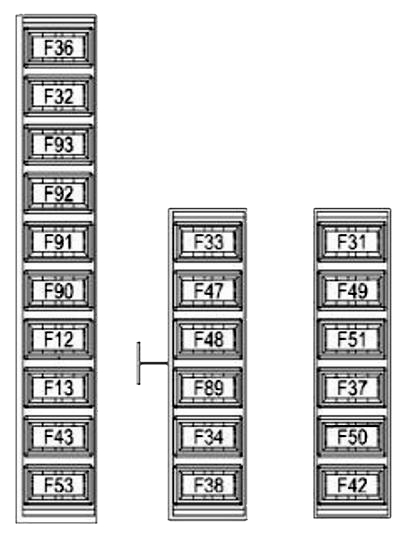

Расшифровка схемы

Расшифровка предохранителей

F12	7,5А Правая фара ближнего света в Iveco Daily
F13	7,5А Левая фара ближнего света — корректор фар
F31	5А Омыватели фар, электродвигатели и элементы управления электрическими стеклоподъемниками
F32	7,5А Система извлечения аккумулятора при низком напряжении — внутреннее освещение
F33	15А Выдвижная дверь, разъем EOBD, противоугонная система; блок управления АКПП ZF 8HP 70L
F34	20А Розетка прикуривателя, +30 питания к рации в Iveco Daily;
F36	15A Автомагнитола MODUS, тахограф, сирена, парктроник; кондиционер; блокировка дифференциала
F37	7,5A Панель приборов, стоп-сигналы, розетка прицепа
F38	20A Центральный замок дверей
F42	5A Система ABS или ESP
F43	20A Омыватель лобового стекла
F47	25А Электростеклоподъемник водительской стороны
F48	25А Электростеклоподъемник пассажирской стороны
F49	5А Панель управления, тахограф, управление ASR, Тельма (катушка), видеокамера, блокировка заднего дифференциала
F50	5А Подушки безопасности
F51	5А Мощность +15 АКПП; свет заднего хода; LDWS; USB-порт; отпирание с открытой дверью; стабилизатор напряжения (S&S); датчик температуры салона; датчики парковки; радио; педаль сцепления (S&S); ТРМ; 24В – питание 12В
F53	Панель приборов — таймер дополнительного отопителя
F89	5А Питание панели приборов
F90	7,5А Левая фара / звуковой сигнал
F91	7,5А Правая фара дальнего света
F92	7,5А Левая противотуманная фара
F93	7,5А Правая противотуманная фара

Модули под капотом

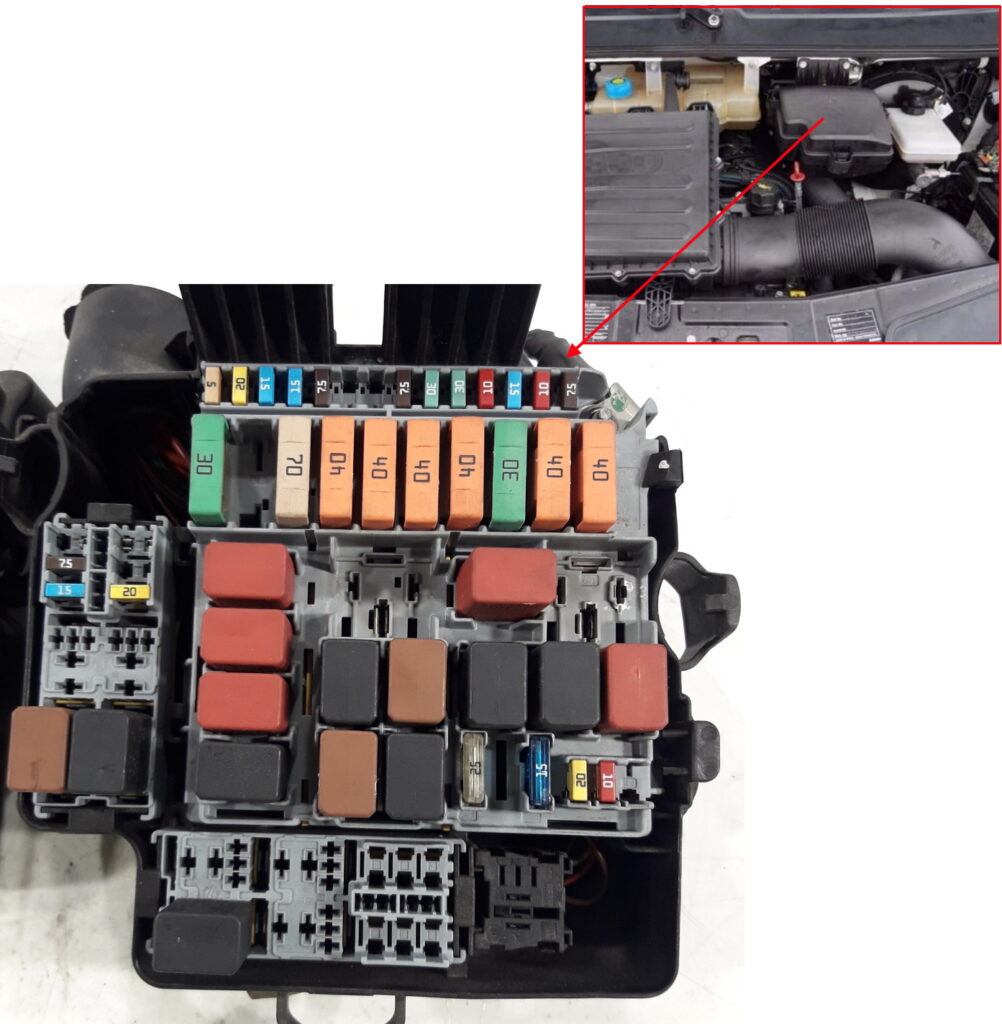

Блок предохранителей и реле в моторном отсеке

В моторном отсеке Iveco Daily блок с предохранителями и реле расположен поблизости от аккумуляторной батареи и защищен крышкой от внешних воздействий.

Иллюстрация расположения

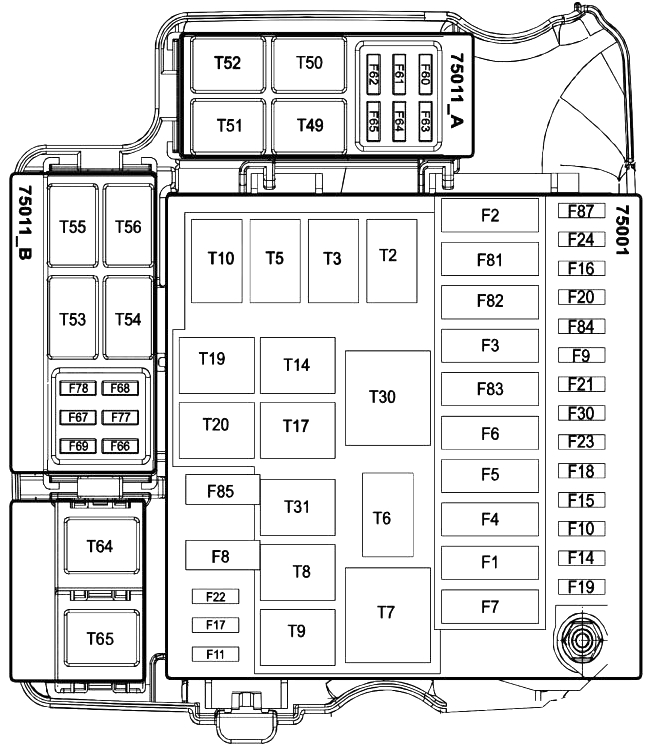

Схема блока

Описание элементов

F1	40А Электромагнитные клапаны пневмосистемы подвески в Iveco Daily
F2	40А Вентилятор 8 л.с., замок зажигания
F3	30А Вентиляторы климат-контроля кабины, дополнительный обогреватель охлаждающей жидкости, PTO
F4	30А Тормозная система (ESP)
F5	40А Блок ECAS и клапаны пневмоподвески
F6	40А Предохранители (F61) (F62) (F66)
F7	40А Основной предохранитель прикуривателя, розетка 12В, подогрев сидений
F8	15А Предохранитель топливного насоса
F9	30А Автоматическая трансмиссия
F10	15А Обогрев боковых зеркал; обогрев лобового стекла
F11	15А Основные нагрузки EDC от главного реле
F14	10А Реле запуска основного двигателя
F15	10А Помпа охлаждения Bosch (для моторов F1C Euro 5)
F16	15А Предохранитель прикуривателя в Iveco Daily
F17	10А Вторичные нагрузки EDC от главного реле
F18	15А Отбор мощности и EM 30А блокировка заднего дифференциала
F19	7,5А Реле сирены
F20	15А Отбор мощности и EM 10А 13-контактный разъем
F21	7,5А Реле электромагнитных клапанов баллонов (CNG)
F22	25А Основные нагрузки EDC от главного реле
F23	30А Дворники лобового стекла
F24	20А Розетка 12В для аксессуаров
F30	5А Боковые габаритные огни
F60	20А Обогрев сидений
F61	30А Блокировка заднего дифференциала
F62	30А Обогрев задних стекол
F63	10А Блок ECAS / компрессор кондиционера
F64	15А Urea (для двигателей F1C Euro VI)
F65	20А Urea (для двигателей F1C Euro VI)
F66	15А Омыватели фар (версии с МКПП)
F66	20А Вентилятор охлаждения масла АКПП (версии с 8-ступенчатой АКПП)
F67	7,5А Розетка для прицепа
F68	10А Обогрев лобового стекла
F69	7,5А Зеркала с подогревом
F77	5А Обогреватель (кроме VENDOR и VENDOR F1A)
F77	15А Подогрев окон
F78	7,5А Розетка для прицепа
F81	30А Автоматическая коробка передач
F82	70А Блок питания второго корпуса компьютера
F83	40А Вентиляторы внутри кабины
F84	7,5А Соединитель Баруффальди
F85	25А Подогреватель топливного и сажевого фильтра
F87	5/7,5А Вакуумный датчик (старт-стоп); контроллер двигателя; блок АКПП
Т02	20А Охлаждающий насос Bosch; стартер (Start & Stop)
Т03	20А Боковые габаритные огни
Т05	20А Соединитель Баруффальди
Т06	Пусто
Т07	50А Разрядка выключателя зажигания
Т08	20А Топливный насос
Т09	30А Главное реле
Т10	30А Предотвращение запуска; сигнал +50 для Start&Stop
Т14	30А Сцепление Baruffaldi (низкая скорость)
Т17	10/20А Стеклоочиститель (1-я и 2-я скорость)
Т19	10/20А Стеклоочиститель (режим включен)
Т20	20А Диагностика EOBD
Т30	50А Вентиляторы внутри кабины
Т31	30А Подогреватель топливного фильтра
Т49	20А Система Start&Stop
Т50	20А Обогрев лобового стекла и зеркал
Т51	20А Включение компрессора кондиционера
Т52	30А Обогрев задних стекол
Т53	20А Обогреватель (кроме VENDOR и VENDOR F1A)
Т53	20А Окно с подогревом
Т54	10/20А Отключение батареи (защитное реле)
Т55	10/20А Отключение батареи (активация сигнализации)
Т56	Пусто
Т64	20А Омыватели фар (МКПП)
Т64	30А Вентилятор охлаждения масла АКПП (АКПП-версии)
Т65	10/20А Вентилятор АКПП

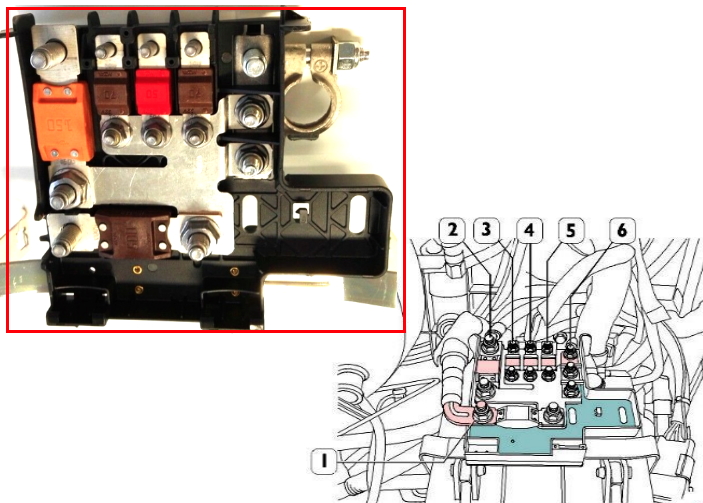

Силовой блок предохранителей

На положительном выводе аккумулятора Iveco Daily часто монтируется силовой блок с высокомощными предохранителями в формате плавких вставок для защиты основных цепей.
