Iran Khodro Samand первого поколения выпускался с 2001 по 2011 год, включая годы 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011, с бензиновыми двигателями объемом 1,6 л и 1,8 л. В этой статье вы найдете полное руководство по предохранителям и реле Иран Ходро Саманд, включая схемы блоков предохранителей, их точное расположение в автомобиле, фото-иллюстрации и особый акцент на предохранитель прикуривателя Саманд.
Функции предохранителей и реле в Иран Ходро Саманд могут варьироваться в зависимости от года производства и комплектации электрической системы вашего авто.
Блоки под капотом
Основной блок предохранителей

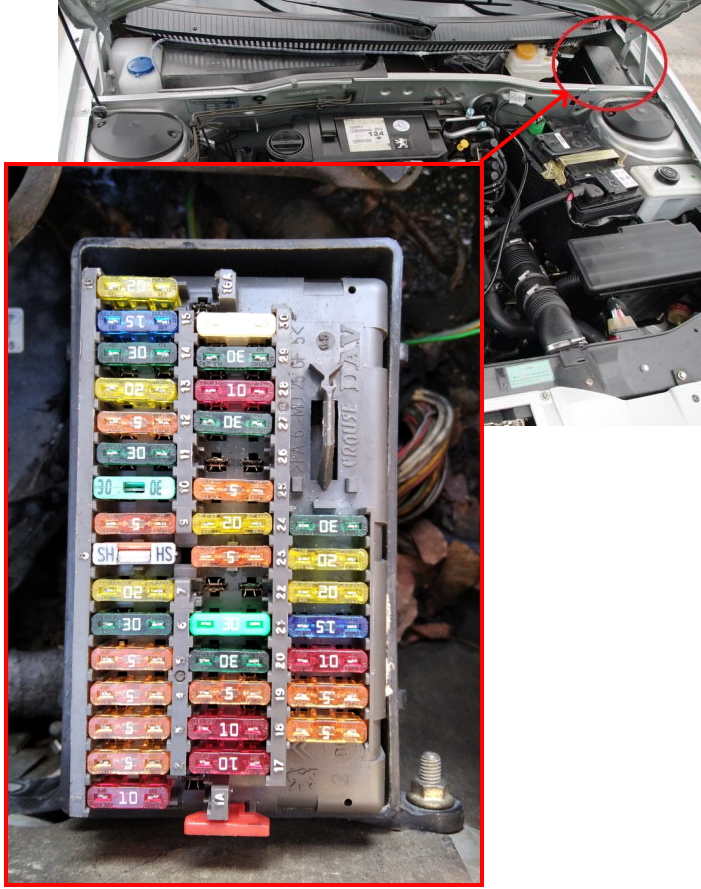

Главный блок предохранителей и реле в моторном отсеке Саманд расположен слева от двигателя, рядом с мотором стеклоочистителя, для удобного доступа при ремонте электрики.

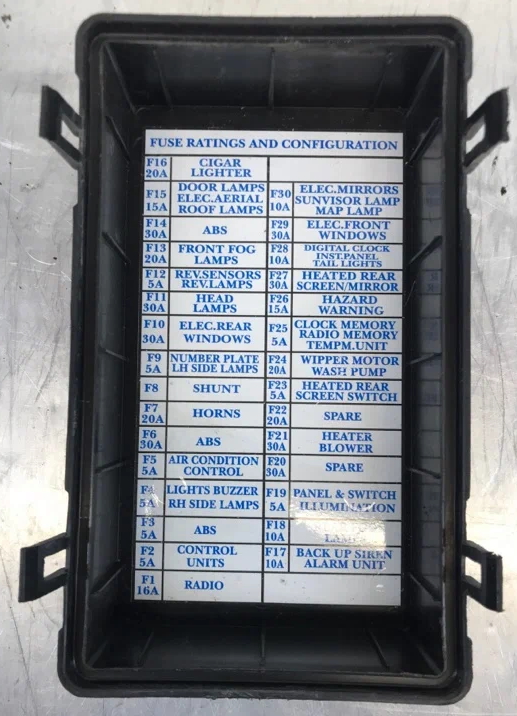

Всегда проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока для вашей модели Саманд.

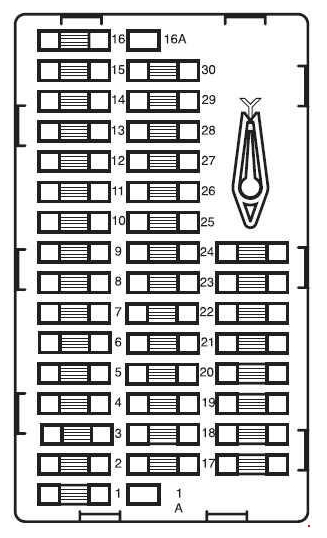

Схема блока предохранителей Иран Ходро Саманд
Расшифровка предохранителей под капотом Саманд
| 1 | 10A Аудиосистема, система громкой связи |
| 2 | 5A Блок управления |
| Панель приборов | |
| Включение кондиционера | |
| Блок регулировки температуры охлаждающей жидкости | |
| 3 | 5A ABS (противо блокировочная система тормозов) |
| 4 | 5A Зуммер сигнализации включенных световых приборов |
| Задний правый фонарь | |
| 5 | 5A Реле отопителя |
| Заслонка рециркуляции | |
| Реле вентилятора радиатора охлаждающей жидкости | |
| 6 | 10A Подушки безопасности, круиз-контроль |
| 30A ABS (противо блокировочная система тормозов) | |
| 7 | 20A Звуковой сигнал |
| 8 | Шунт для обесточивания всех электрический цепей |
| 9 | 5A Задний левый фонарь |
| Передний габаритный свет | |
| Освещение номерного знака | |
| 10 | 30A Задние стеклоподъемники |
| 11 | 30A Ближний свет |
| Дальний свет | |
| Противотуманный свет | |
| Левый подрулевой выключатель | |
| 12 | 5A Панель приборов |
| Лампы заднего хода | |
| Парктроник | |
| 13 | 20A Передние противотуманные фары |
| 14 | 30A ABS (противо блокировочная система тормозов) |
| 15 | 15A Центральный замок |
| Радиоприемный блок сигнализации | |
| Лампы дверей | |
| Освещение салона | |
| Блок плавного гашения света | |
| Электропривод антенны | |
| 16 | 20A Прикуриватель |
| 17 | 10A Звуковой сигнал противоугонной системы |
| Противоугонная система | |
| Память аудиосистемы | |
| Бортовой компьютер | |
| 18 | 10A Задний противотуманный свет |
| 19 | 5A Регулятор яркости подсветки |
| 20 | 30A Электропривод сидений |
| 21 | 30A Реле отопителя |
| 22 | — |
| 23 | 5A Реле обогрева заднего стекла |
| 24 | 20A Стеклоочиститель и омыватель |
| 25 | 5A Аудиосистема |
| Память часов | |
| Блок регулировки температуры охлаждающей жидкости | |
| 26 | 15A Аварийная сигнализация |
| 27 | 30A Реле обогрева заднего стекла |
| Обогрев наружных зеркал | |
| 28 | 10A Панель приборов |
| Часы | |
| Реле передних стеклоподъёмников | |
| Индикатор тормозной системы | |
| Кнопка открытия багажника (на торпеде) | |
| 29 | 30A Реле передних стеклоподъемников |
| Подсветка бардачка | |
| 30 | 10A Управление наружными зеркалами |
| Указатели поворотов | |
| Реле аварийной сигнализации | |
| Реле задних стеклоподъемников | |
| Зуммер сигнализации включенных световых приборов | |
| Подсветка бардачка | |
| Подсветка зеркала в салоне |
Предохранитель прикуривателя в Иран Ходро Саманд — это элемент №16 номиналом 20А, отвечающий за питание розетки прикуривателя и подключенных устройств.
Дополнительный блок предохранителей

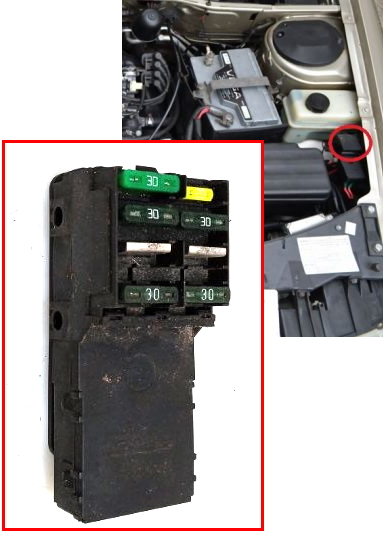

Второй блок с предохранителями в Саманд установлен поблизости от радиатора охлаждения, для защиты ключевых систем двигателя.
Назначение дополнительных предохранителей Саманд
| 31 | 30А Вентилятор системы охлаждения двигателя |
| 32 | 30А Вентилятор системы охлаждения двигателя |
| 33 | Шунт: Замок зажигания |
| 34 | Шунт: |
| Ближний свет | |
| Дальний свет | |
| 35 | 30А ABS (противо блокировочная система тормозов) |
| 36 | 30А ABS (противо блокировочная система тормозов) |

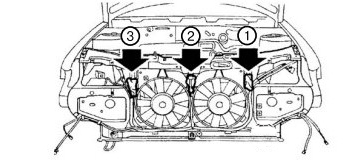

Отдельные реле, такие как реле вентиляторов охлаждения в Иран Ходро Саманд, могут быть размещены за пределами основных блоков для оптимизации пространства.
Блок в салоне

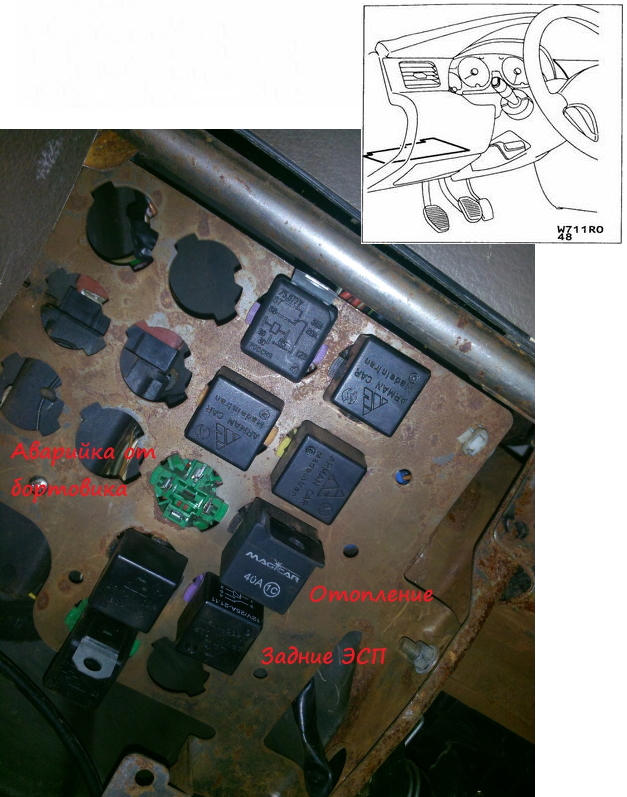

В интерьере Иран Ходро Саманд блок реле размещен под приборной панелью со стороны водителя, для легкого обслуживания электрических цепей салона.

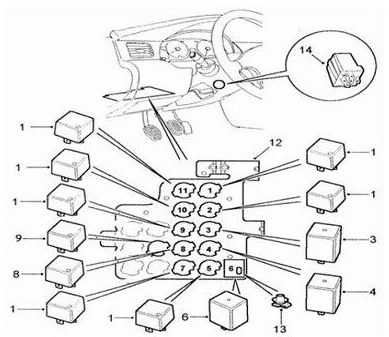

Схема реле в салоне Саманд
Обозначение реле блока в салоне Иран Ходро Саманд
| 1 | Реле стартера |
| 2 | Реле указателей поворота |
| 3 | Реле ламп открытия дверей |
| 4 | Реле электропривода заднего стекла |
| 5 | Реле электропривода стекла передних дверей |
| 6 | Блок-реле управления стеклоочистителями |
| 7 | Реле противотуманных фар |
| 8 | Реле вентилятора отопителя |
| 9 | Реле управления стеклом задней двери |
| 10 | Реле компрессора кондиционера |
| 11 | Реле термостата кондиционера (термостат внутр. салона) |
| 14 | Блок-реле прерывателей указателей и аварийной сигнализации |
| N/A | Реле 9 — Модуль предупреждения |
Если у вас остались вопросы по предохранителям и реле Иран Ходро Саманд, оставляйте их в комментариях ниже.
