Infiniti QX56 второго поколения производилась в 2011 и 2012 годах с заводским обозначением Z62. С 2013 года компания Infiniti обновила наименования своей гаммы моделей, в результате чего QX56 стал называться QX80. Период производства Infiniti QX80 охватывает 2013–2024 годы, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024. За эти годы автомобиль подвергся двум значительным обновлениям (фейслифтингу). В данной статье мы подробно разберем предохранители и реле для Infiniti QX80 и QX56 (Z62), включая схемы расположения блоков предохранителей, их фото-примеры и точные характеристики. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки питания.
Функции предохранителей и реле в Infiniti QX80 / QX56 могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего авто. Рекомендуем сверяться с официальной документацией.
Предохранители в салоне

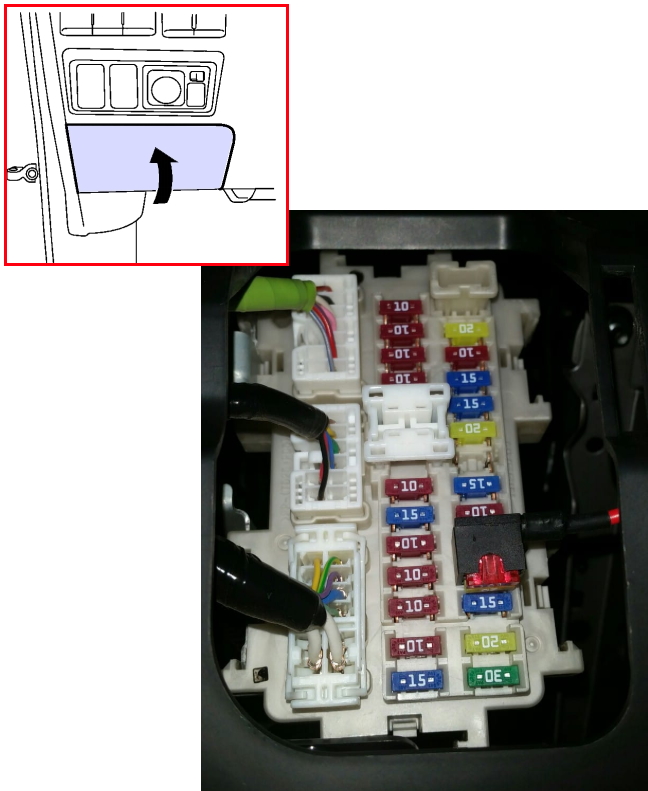

Блок предохранителей в интерьере Infiniti QX80 / QX56 установлен под торпедо слева от водителя, за пластиковой панелью защиты.

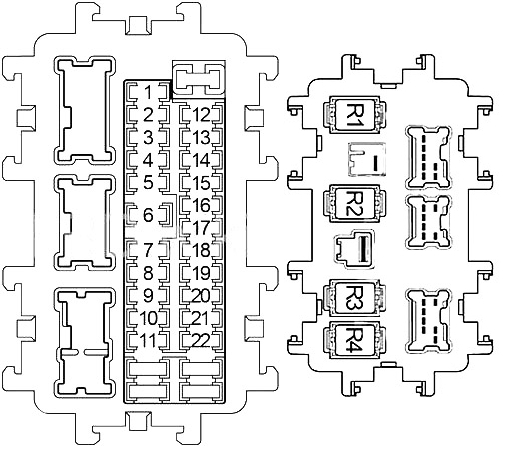

Диаграмма блока
Расшифровка предохранителей
| 1 | 10A Комбинированный переключатель сигналов |
| 2 | 10A Блок диагностики airbag, модуль классификации пассажиров |
| 3 | 10A Кнопка тормоза ICC, ASCD, стоп-сигналы, корректор фар (L/R), OBD-разъем, датчик руля, приборная панель, подогрев руля, TPMS, EPS, CAN-шлюз, APS, AFS, 120V розетка, климат-сиденья |
| 4 | 10A Задний A/C, камеры 360°, авто-кондиционер, ионизатор, AV-система, задний A/C реле, датчик двери/выброса, авто-багажник, автозатемнение зеркала, сонар (2014–2017), TCU (2014–2017) |
| 5 | 15A BOSE усилитель |
| 6 | 10A OBD, часы, питание второго ряда сидений (L/R), пред. зуммер ремней, датчик дождя, автозатемнение зеркала, панель (2014–2017) |
| 7 | 10A Стоп-сигналы, BCM, ICC тормоз-реле, электро-тормоз |
| 8 | 15A BOSE усилитель |
| 9 | 10A Камеры 360°, авто-A/C, авто-багажник, наклон/склад сидений, зуммер багажника |
| 10 | 10A Push-start, память сидений, BCM |
| 11 | 10A Панель (2010–2013), CAN Gateway |
| 12 | 20A Вспомогательное реле №2 |
| 13 | 10A 4WDスイッチ, снег/буксировка, VDC OFF |
| 14 | 15A Подогрев второго ряда (L/R) |
| 15 | 15A Подогрев первого ряда (L/R) |
| 16 | 20A Задний вентилятор реле |
| 17 | — |
| 18 | 20A 2010-2013: Консольная розетка (прикуриватель) |
| 19 | 10A Зеркала (2010-2013), сонар (2010-2013), камеры, A/C, мульти-свитч, AV, дисплей, окна (2014-2017), BOSE (2014-2017), TCU (2014-2017), телематика |
| 20 | 20A Передняя розетка (прикуриватель), багажник розетка, вспомог. реле №2 |
| 21 | 15A Передний вентилятор мотор |
| 22 | 15A Передний вентилятор мотор |
| Реле в салоне | |
| R1 | Зажигание |
| R2 | Зажигание №2 |
| R3 | Аксессуары |
| R4 | Вентилятор |
Предохранители №18 или №20 отвечают за прикуриватель, розетки и зарядку в Infiniti QX80 / QX56. Проверьте их при неисправностях.
Блоки в моторном отсеке
В подкапотном пространстве, слева у аккумулятора, размещены четыре блока предохранителей и реле для Infiniti QX80 / QX56.
Всегда проверяйте назначения по схеме на крышке блока предохранителей в вашем Infiniti QX80 / QX56.
Блок предохранителей №1

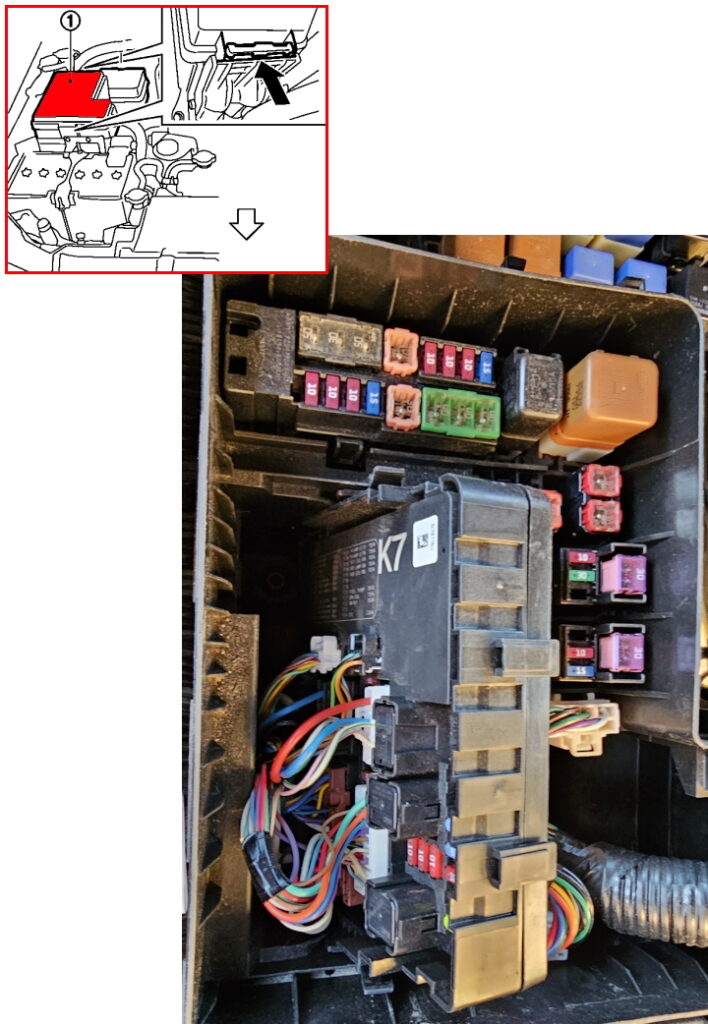

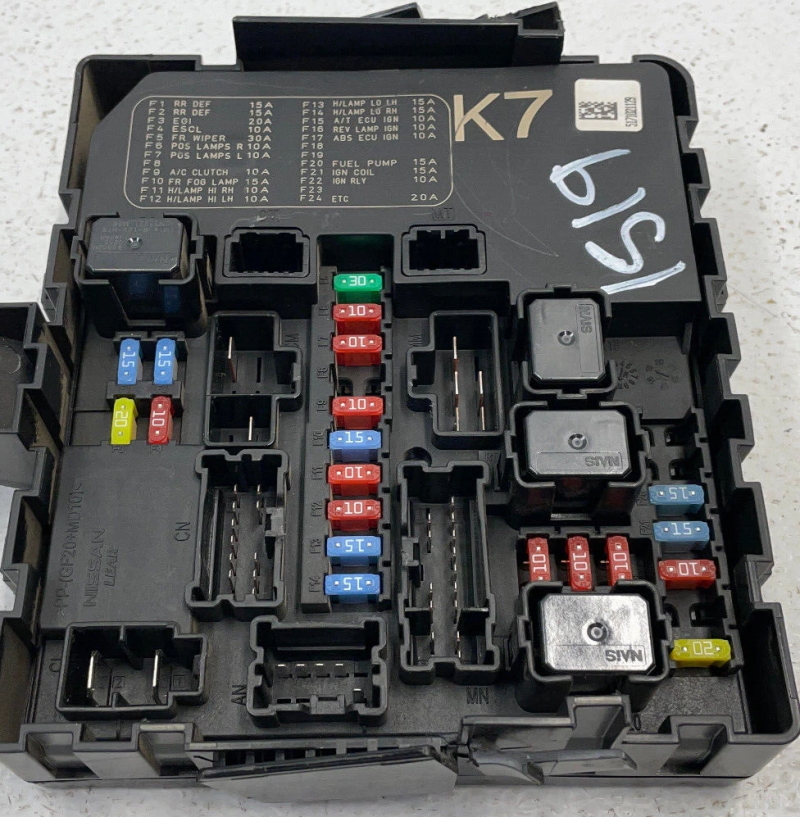

Пример фото блока

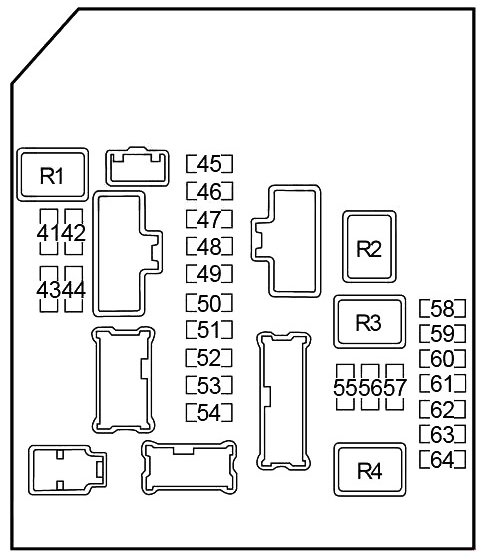

Схема расположения
Описание элементов
| 41 | 15A Реле обдува заднего стекла |
| 42 | 15A Реле обдува заднего стекла |
| 43 | 20A ECM, NATS антенна, ECM реле (MAF, EVAP, VVEL, A/F, O2, топливный клапан, адсорбер, инжекторы (2014-2017)) |
| 44 | 10A Реле рулевого замка |
| 45 | 30A Передние дворники реле |
| 46 | 10A Прицеп задний фонарь, задние фонари L/R, номерной знак |
| 47 | 10A Перчаточный ящик лампа, сиденье A/C, задний A/C, камеры, руль подогрев, селектор АКПП, мульти, сиденья, часы, второй ряд питание, тормоз, 120V, консоль розетка, снег/буксировка, HBA, зеркала, спираль, аварийка, трип, бортовой комп, багажник, тройной/двойной свитч, задний фонарь R, подсветка дверей, карта, телематика |
| 48 | — |
| 49 | 10A A/C реле |
| 50 | 15A ПТФ |
| 51 | 10A Правая фара дальний |
| 52 | 10A Левая фара дальний |
| 53 | 15A Левая фара ближний |
| 54 | 15A Правая фара ближний |
| 55 | 10A Задний ход реле, прицеп питание, TCM |
| 56 | 10A Раздатка TCM |
| 57 | 10A ABS, стоп-реле, yaw/боковой датчик |
| 58 | — |
| 59 | — |
| 60 | 15A 2010–2013: Инжектор реле |
| 61 | 15A Зажигание катушки, конденсатор |
| 62 | 10A ECM |
| 63 | — |
| 64 | 20A Дроссель мотор реле |
| Реле | |
| R1 | Заднее стекло обогрев |
| R2 | Зажигание №3 |
| R3 | Зажигание №2 |
| R4 | Зажигание |

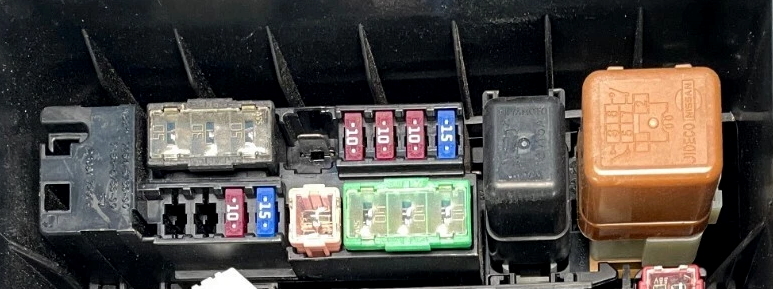

Блок предохранителей №2

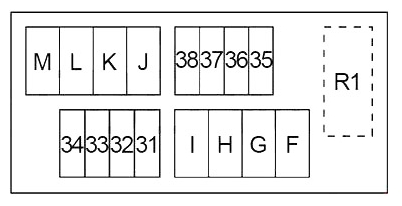

Схема
Функции
| 31 | 15A Гудок реле |
| 32 | 10A Генератор |
| 33 | 10A Газовый акселератор |
| 34 | 10A Data link |
| 35 | 15A AV-система, передний экран, видео-хаб, headrest экраны (L/R), TCU (2014-2017) |
| 36 | 10A Охранный гудок реле |
| 37 | 10A IPDM (игн.2 реле: HLL, игн.3: зуммер, алерт свитч, ICC тормоз, ICC сенсор, газ, ADAS, боковые радары, lane камера) |
| 38 | 10A TCM |
| F | 40A Электро-тормоз, пред: T, V, 79, 84, 85, 86 |
| G | 40A Игн.1 реле (wiper hi, 1-4,16), пред: 12, 81-83, U |
| H | 40A IPDM |
| I | 30A Air компрессор реле |
| J | 30A TCM |
| K | 50A BCM, автофьюз (сиденье adj, driver seat, lumbar) |
| L | 30A ABS |
| M | 50A ABS |
| Реле | |
| R1 | Гудок |

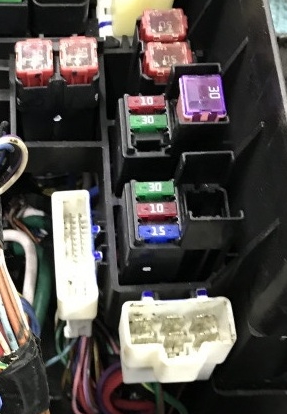

Дополнительная секция предохранителей

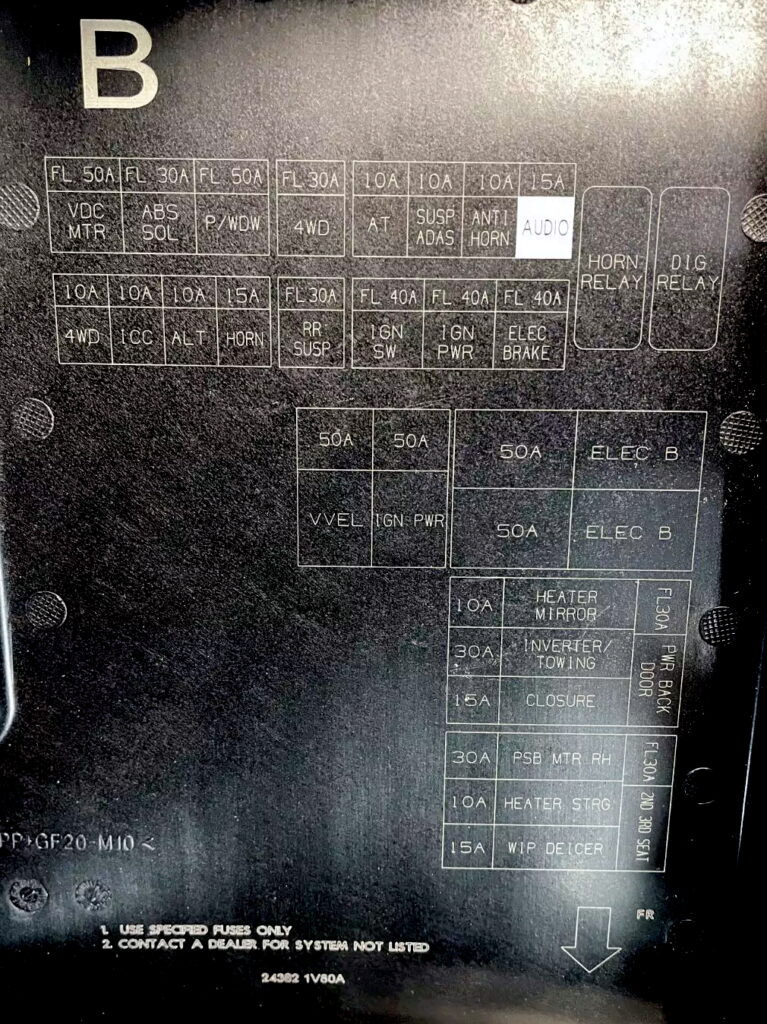

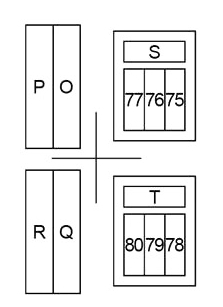

Диаграмма
Расшифровка
| P | 50A Зажигание реле (71-74) |
| O | 50A VVEL мотор реле |
| R | Пред: T, 79 |
| Q | 50A 2010–2013: S, 75-77 |
| 50A 2014–2017: S, 75-77, 87-90 | |
| 75 | 15A W/S heater реле |
| 76 | 10A Руль подогрев реле |
| 77 | 30A Pretensioner TCM |
| S | 30A Второй ряд (L/R unlock, up/down реле) |
| 78 | — |
| 79 | 30A Инвертор |
| 80 | 10A W/S heater, зеркала |
| T | 30A Авто-багажник модуль |

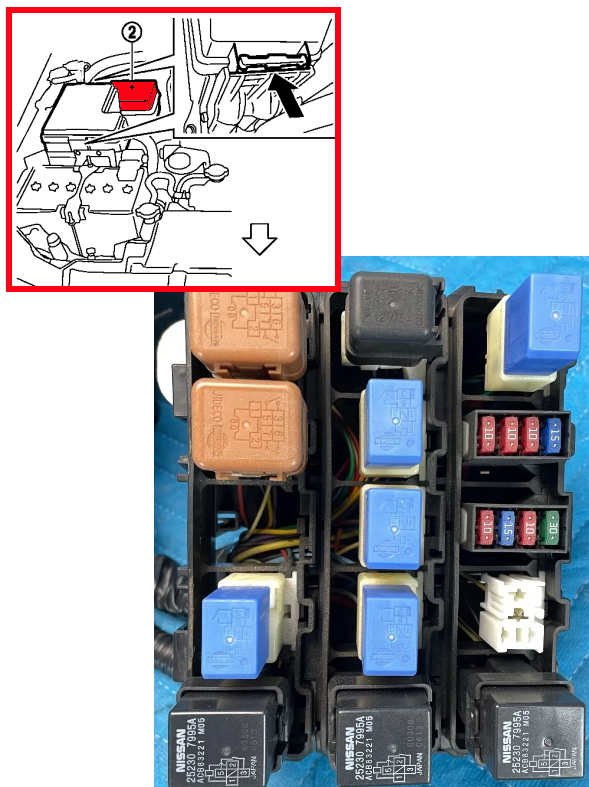

Релейный блок №1

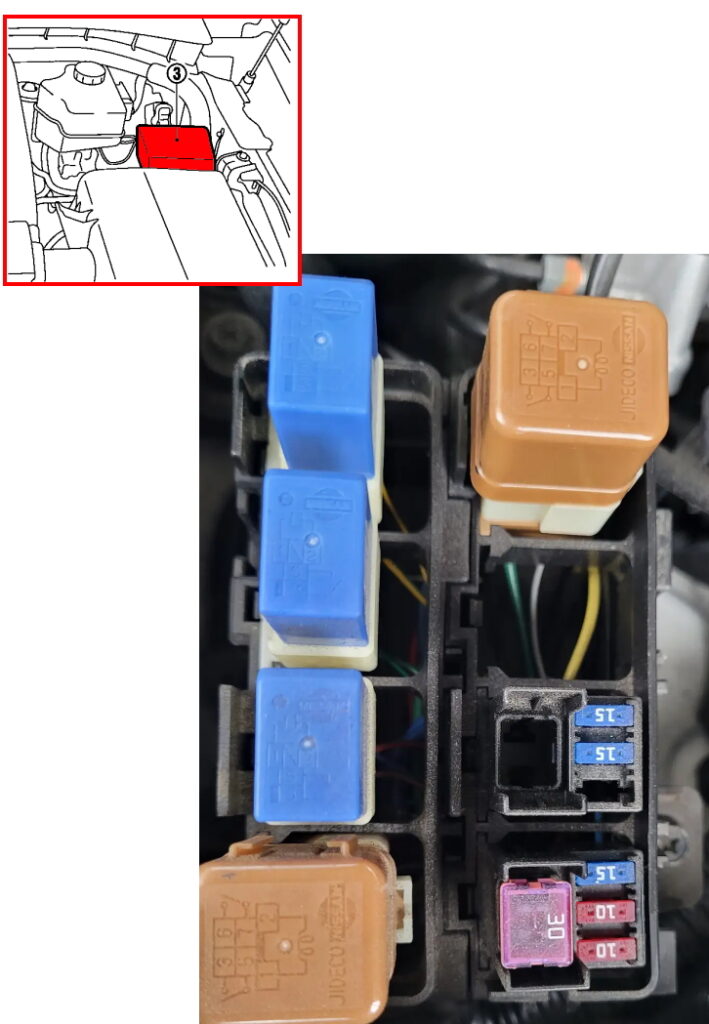

Этот релейный модуль находится за основным предохранителем под капотом в Infiniti QX80 / QX56.

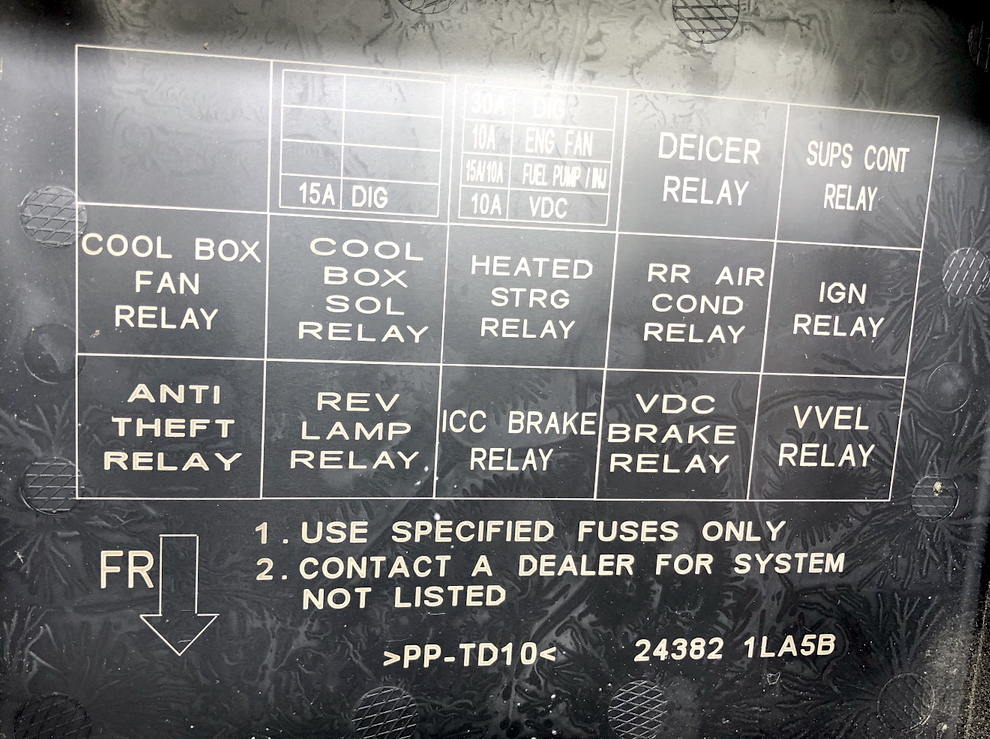

Диаграмма на крышке

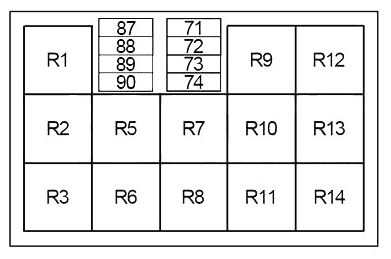

Схема
Описание
| 71 | 30A ECM |
| 72 | 10A Охлаждение вентилятор муфта |
| 73 | 15A Топливный насос модуль |
| 74 | 10A ABS |
| 87 | 15A Инжектор реле |
| 88 | 10A DRL реле |
| 89 | 10A DRL реле |
| 90 | 10A DRL реле |
| Реле | |
| R1 | Remote engine start |
| R2 | — |
| R3 | 2010–2013: Сирена |
| 2014–2017: DRL | |
| R4 | — |
| R5 | — |
| R6 | Задний ход |
| R7 | Руль подогрев |
| R8 | ICC brake hold |
| R9 | W/S heater |
| R10 | Задний A/C |
| R11 | Стопы |
| R12 | Air компрессор |
| R13 | Зажигание |
| R14 | VVEL мотор |
Релейный блок №2
Второй релейный блок расположен на противоположной стороне моторного отсека Infiniti QX80 / QX56.

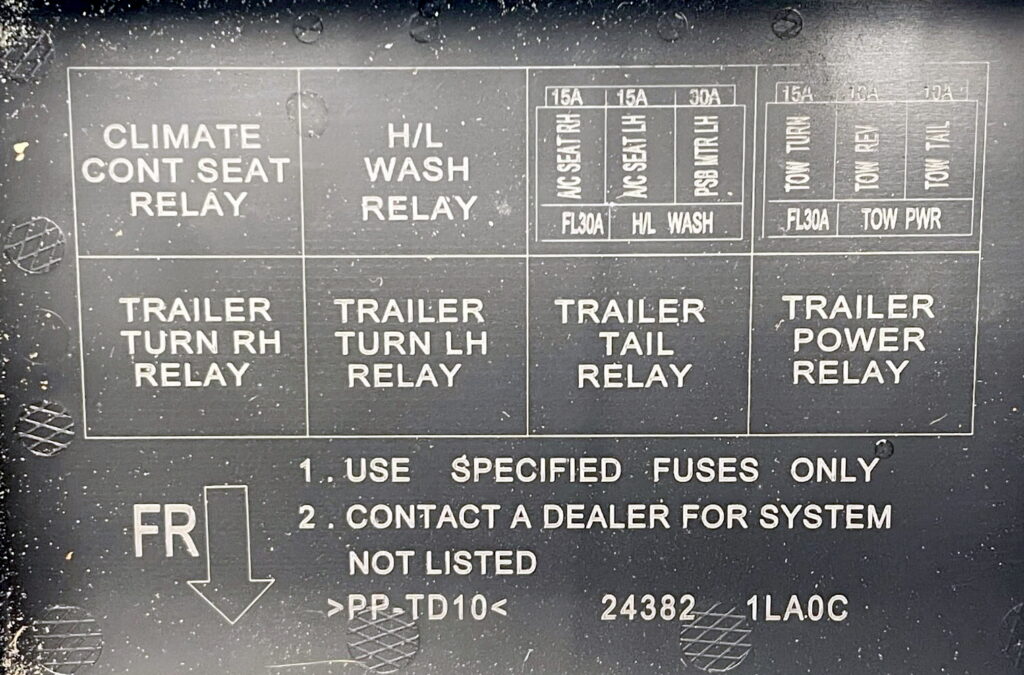

Диаграмма на крышке

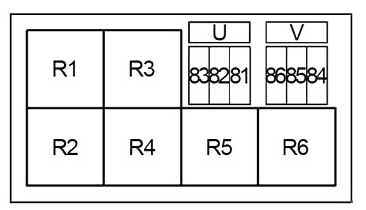

Схема
Описание
| 81 | 30A Pretensioner / 15A Climate seat реле |
| 82 | 15A Climate seat L |
| 83 | 15A Climate seat R |
| 84 | 10A Прицеп задний фонарь реле |
| 85 | 10A Задний ход реле |
| 86 | 15A Прицеп поворотники L/R реле |
| U | 30A Фары омыватель реле |
| V | 30A Прицеп питание реле |
| Реле | |
| R1 | Climate seat |
| R2 | Прицеп поворот R |
| R3 | Фары омыватель |
| R4 | Прицеп поворот L |
| R5 | Прицеп задний фонарь |
| R6 | Прицеп питание |
Силовой блок предохранителей
Основной высокомощный блок предохранителей подключен к плюсовой клемме АКБ в Infiniti QX80 / QX56.

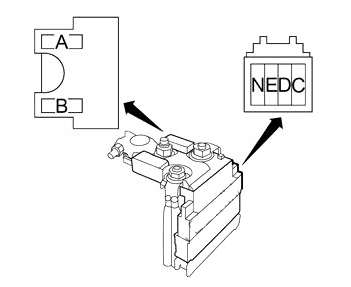

Диаграмма
Назначения
- A — 140A Генератор, пред: C, D, E
- B — 80A: O, P, Q, R
- C — 100A W/S hi реле, пред: 55-57, 60-62; 41-44, 64
- D — 80A Aux реле (18-20), игн.2 (13-15), вентилятор (21-22), пред: 5-11
- E — 80A: 31-38, F-M
- N — 60A Hi-beam (51-52), low-beam (53-54), tail (46-47), fog (50), 45, 49
Если есть дополнения по схемам предохранителей Infiniti QX80 / QX56 — делитесь в комментариях!
