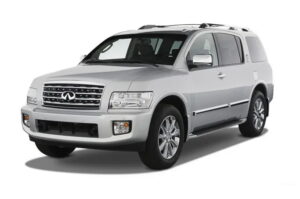

Infiniti QX56 первого поколения производился в период с 2004 по 2010 год. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Infiniti QX56 1G, включая схемы, фотографии и примеры. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя, а также добавим ключевые слова для поиска: предохранители Infiniti QX56, реле в салоне, блоки под капотом, схемы электрики.
Функции предохранителей и реле могут варьироваться в зависимости от модели года и комплектации электрического оборудования вашего Infiniti QX56.
Блоки в салоне
Расположение

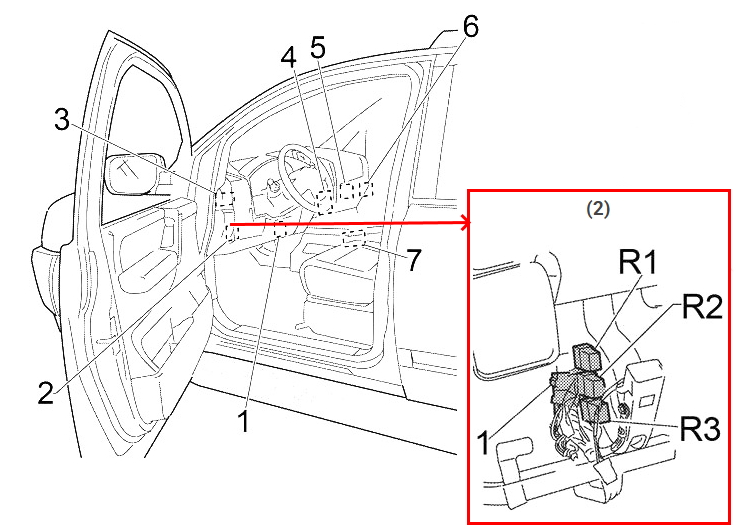

Схема расположения электрических блоков внутри салона Infiniti QX56
Описание компонентов
- Модуль управления кузовным оборудованием (BCM) Infiniti QX56
- 1 – Блок управления автоматическим позиционированием привода
R1 – Реле буксировки прицепа №1 для Infiniti QX56
R2 – Реле задних электро стекло подъемников (закрыто)
R3 – Реле задних электро стекло подъемников (открыто) - Блок интеллектуального ключа в салоне
- Блок дисплея и блок управления аудиосистемой Infiniti QX56
- Блок управления передачей данных / Приемник бесключевого доступа
- Блок предохранителей в бардачке
- Блок датчиков диагностики подушек безопасности
Блок предохранителей
Расположен за защитной крышкой в бардачке (вещевом ящике). Чтобы добраться, откройте бардачок и снимите крышку блока предохранителей Infiniti QX56.

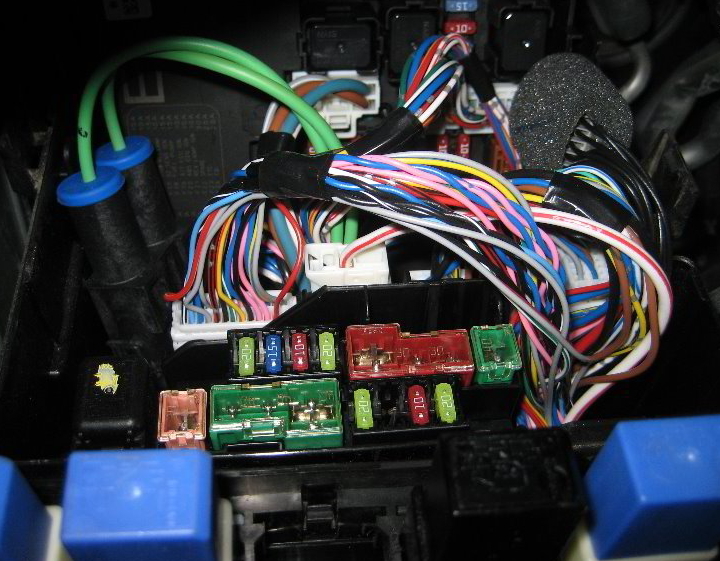

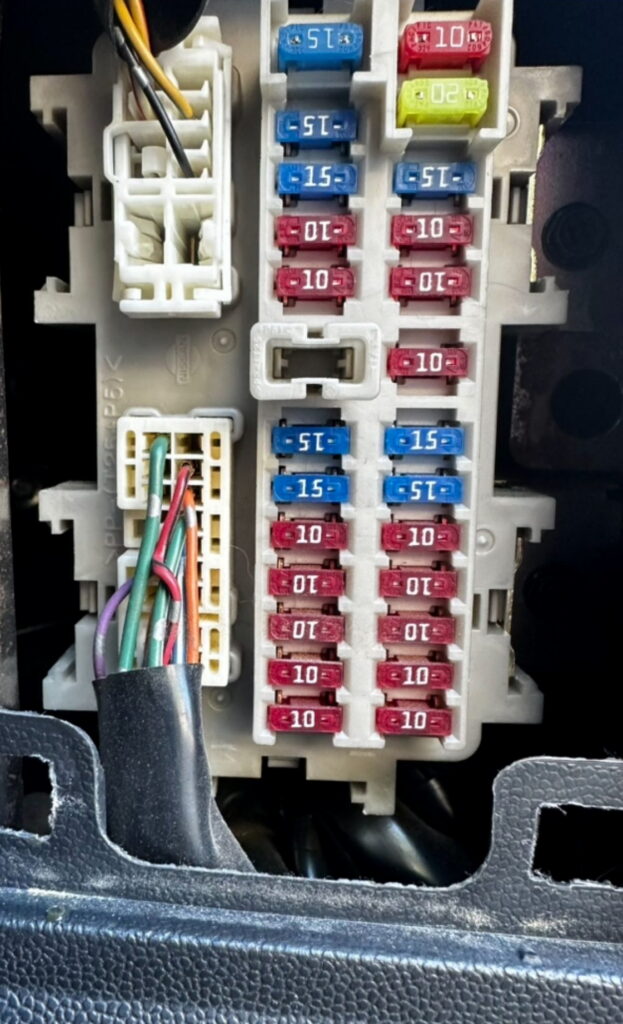

Внешний вид блока предохранителей в салоне выглядит примерно так.

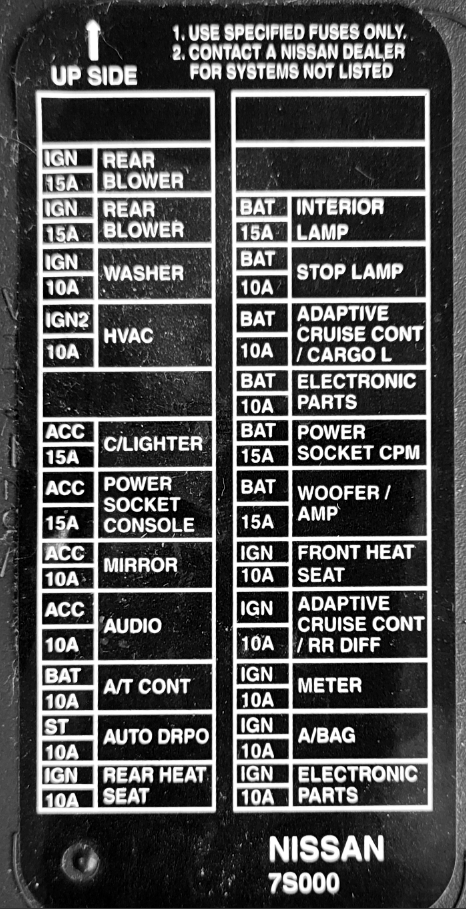

Проверяйте назначения предохранителей по схеме на внутренней стороне крышки блока для вашего Infiniti QX56.
Схема блока предохранителей в салоне Infiniti QX56
Расшифровка предохранителей и реле
| 1 | 10A Обогрев заднего сиденья в Infiniti QX56 |
| 2 | 10A Автоматическое опускание стеклоподъемника/Блок управления сиденьем водителя |
| 3 | 10A Модуль управления коробкой передач (TCM), система полного привода All-Mode, блокировка селектора АКП, система управления тормозами, освещение, интеллектуальная система круиз-контроля, интеллектуальная система ключа/функция запуска двигателя, иммобилайзер Infiniti (IVIS), комбинированный прибор, система управления подвеской, система контроля давления в шинах, указатели поворота и аварийная сигнализация, охранная система автомобиля, система звукового оповещения |
| 4 | 10A Аудиосистема, BCM (модуль управления кузовным оборудованием), тюнер спутникового радио для Infiniti QX56 |
| 5 | 10A Дистанционный переключатель управления зеркалами |
| 6 | 15A Розетка в салоне |
| 7 | 15A Прикуриватель Infiniti QX56 |
| 8 | 10A Регулировка подачи воздуха, реле электродвигателя вентилятора |
| 9 | 15A Омыватель |
| 10 | 15A Блок управления электронной системой кондиционирования, электропривод заслонки изменения направления воздушного потока |
| 11 | 15A Блок управления электронной системой кондиционирования, электропривод заслонки изменения направления воздушного потока |
| 12 | 10A Система ASCD Выключатель тормоза, реле подогрева сиденья, разъём передачи данных, выключатель стоп-сигнала, гидролокатор, система управления автоматической коробкой передач, аудиосистема Infiniti QX56 |
| 13 | 10A Блок датчика диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 10A Комбинированный прибор, автоматическое затемнение внутреннего зеркала |
| 15 | 10A Выключатель тормоза системы автоматического регулирования скорости (ASCD), реле удержания тормоза интеллектуального круиз-контроля (ICC), датчик ICC, блок ICC |
| 16 | 10A Реле подогрева сиденья |
| 17 | 15A Аудиоусилитель, тюнер спутникового радио, низкочастотный динамик |
| 18 | 15A Розетка питания cpm в Infiniti QX56 |
| 19 | 10A Автоматическое затемнение внутреннего зеркала, комбинированный прибор, разъём передачи данных, блок управления блокировкой дифференциала, управление передним воздухом, система контроля давления в шинах |
| 20 | 10A Реле стоп-сигнала, выключатель стоп-сигнала |
| 21 | 10A Адаптивный круиз-контроль / Cargo L |
| 22 | 15A Освещение салона / потолочный плафон Infiniti QX56. |
Предохранители №6 и №7 по 15A отвечают за прикуриватель и розетки в салоне Infiniti QX56.
На обратной стороне блока могут быть установлены реле для аксессуаров и вентилятора в Infiniti QX56.
Блоки под капотом
Расположение

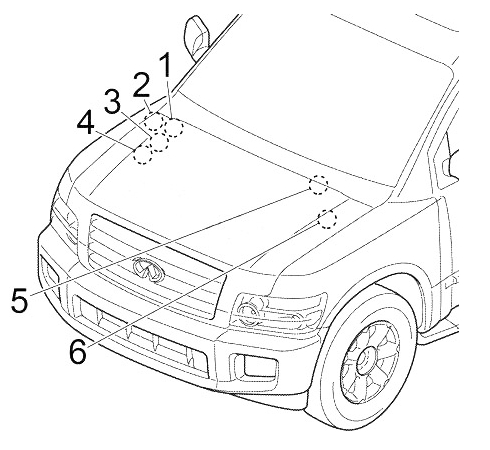

Схема расположения блоков управления под капотом Infiniti QX56
Функции блоков под капотом
- Блок предохранителей и реле №1 для Infiniti QX56
- Блок управления двигателем (ЭБУ)
- Блок предохранителей №2 под капотом
- Блок реле
- Электродвигатель переднего стеклоочистителя
- Блок управления ABS
Блок предохранителей и реле
Вариант 1
Фотография расположения

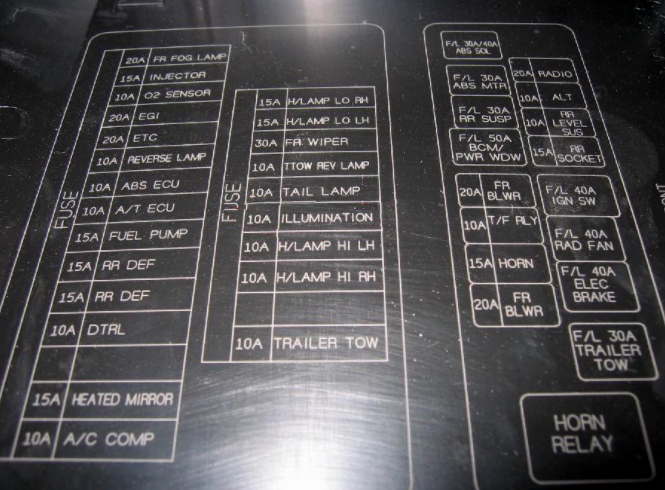

Схема на крышке блока предохранителей под капотом

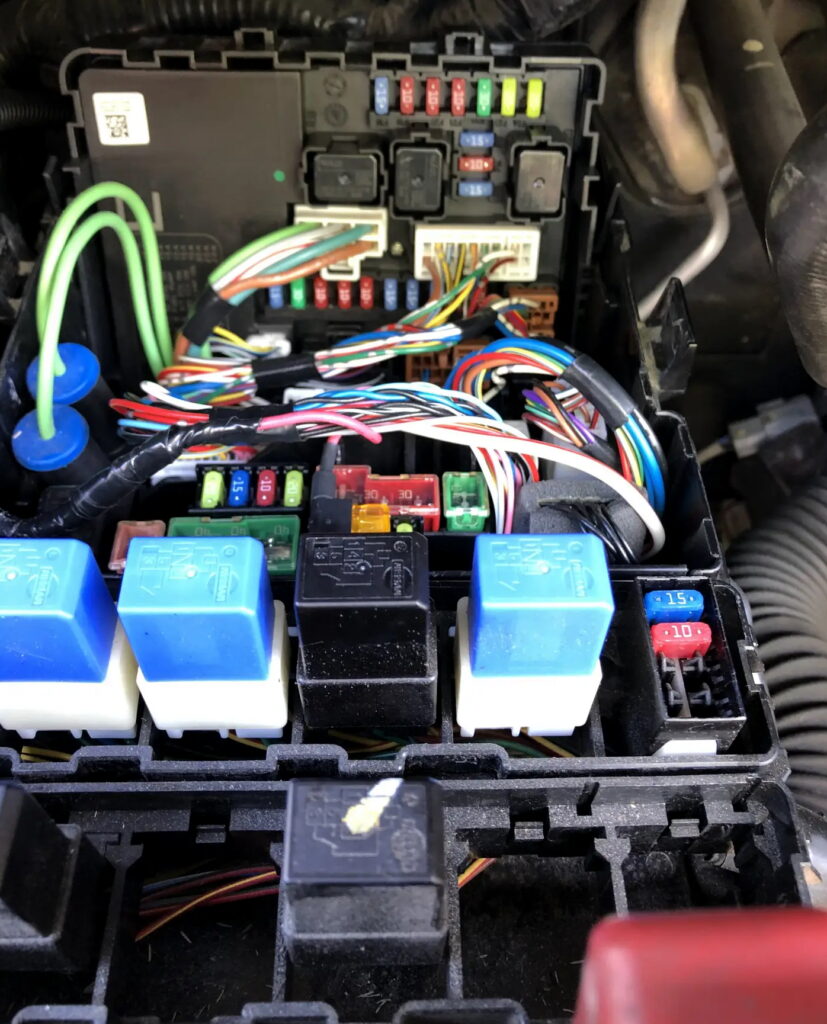

Внешний вид блока
Схема блока №1 под капотом Infiniti QX56
Расшифровка предохранителей и реле под капотом
| 32 | 10A Реле буксировки прицепа 2 в Infiniti QX56 |
| 33 | — |
| 34 | 10A Правая фара (дальний свет) |
| 35 | 10A Левая фара (дальний свет) |
| 36 | 10A Передние комбинированные фонари |
| 37 | 10A Задние комбинированные фонари, фонари освещения номерного знака, подсветка переключателей, реле буксировки прицепа 1 |
| 38 | 10A Реле фонарей заднего хода (автоматическая коробка передач), реле буксировки прицепа 2 |
| 39 | 30A Реле переднего стеклоочистителя Infiniti QX56 |
| 40 | 15A Левая фара (ближний свет), реле дневного света 2 |
| 41 | 15A Правая фара (ближний свет) |
| 42 | 10A Реле кондиционера |
| 43 | 15A Реле обогрева зеркал |
| 44 | — |
| 45 | 10A Реле дневного света 1 |
| 46 | 15A Реле обогрева заднего стекла |
| 47 | 15A Реле обогрева заднего стекла |
| 48 | 15A Реле топливного насоса |
| 49 | 10A Блок автоматической коробки передач, выключатель блокировки сцепления, выключатель отмены блокировки, реле отмены блокировки сцепления 2 |
| 50 | 10 А АБС, датчик угла поворота рулевого колеса в Infiniti QX56 |
| 51 | 10 А реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач) |
| 52 | 20 А реле электродвигателя привода дроссельной заслонки |
| 53 | 20 А блок управления двигателем (ЭБУ), реле ЭБУ, антенный усилитель NATS |
| 54 | 10 А датчик расхода воздуха, подогреваемый кислородный датчик |
| 55 | 15 А форсунки |
| 56 | 20 А Противотуманные фары |
| Реле под капотом Infiniti QX56 | |
| R1 | Обогрев заднего стекла |
| R2 | Блок управления двигателем (ЭБУ) |
| R3 | Ближний свет фар |
| R4 | Противотуманные фары |
| R5 | Стартер |
| R6 | Обогрев зеркал |
| R7 | Вентилятор охлаждения (высокая скорость) |
| R8 | Вентилятор охлаждения (низкая скорость) |
| R9 | Зажигание |
Вариант 2
Схема варианта 2 блока под капотом
Описание предохранителей варианта 2
| 32 | 10A Буксировка прицепа в Infiniti QX56 |
| 33 | — |
| 34 | 10A Правая фара (дальний свет), система автоматического освещения, охранная система автомобиля |
| 35 | 10A Левая фара (дальний свет), система автоматического освещения, охранная система автомобиля |
| 36 | 10A Передние комбинированные фонари |
| 37 | 10A Задние комбинированные фонари, фонари освещения номерного знака, подсветка переключателей |
| 38 | 10A Реле фонарей заднего хода (автоматическая коробка передач), буксировка прицепа |
| 39 | 30A Реле переднего стеклоочистителя |
| 40 | 15A Левая фара (ближний свет), реле дневного света 2, система автоматического освещения, охранная система автомобиля Infiniti QX56 |
| 41 | 15A Правая фара (ближний свет), система автоматического освещения, охранная система автомобиля |
| 42 | 10A Реле кондиционера |
| 43 | 15A Реле обогрева зеркал |
| 44 | — |
| 45 | 10A Реле дневного света 1 |
| 46 | 15A Реле обогрева заднего стекла |
| 47 | 15A Реле обогрева заднего стекла |
| 48 | 15A Реле топливного насоса |
| 49 | 10A Блок автоматической коробки передач, выключатель блокировки сцепления, блокировка Выключатель отмены, реле отмены блокировки сцепления 2 |
| 50 | 10A ABS |
| 51 | 10A Реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач), система гидролокации, аудиосистема |
| 52 | 20A Реле электродвигателя привода дроссельной заслонки |
| 53 | 20A Блок управления двигателем (ЭБУ), реле ЭБУ, система ночного видения (NVIS) |
| 54 | 15A Датчик расхода воздуха, подогреваемый кислородный датчик |
| 55 | 15A Форсунки |
| 56 | 20A Передние противотуманные фары |
| 57 | — |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Вентилятор охлаждения (низкая скорость) |
| R3 | Вентилятор охлаждения (высокая скорость) |
| R4 | Зажигание |
Блок предохранителей

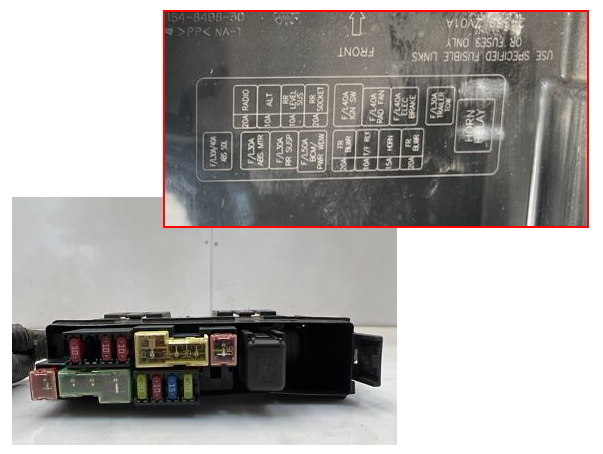

Схема второго блока предохранителей под капотом
Расшифровка второго блока
| 24 | (FR BLWR) Электродвигатель вентилятора кондиционера в Infiniti QX56 |
| 25 | (HORN) Звуковой сигнал |
| 26 | (T/F RLY) Переключение раздаточной коробки 4WD |
| 27 | (FR BLWR) Электродвигатель вентилятора кондиционера |
| 28 | (ARR SOCKET) Дополнительная розетка |
| 29 | (RR LEVEL SUS) Задняя подвеска |
| 30 | (ALT) Аккумулятор и система зарядки |
| 31 | (RADIO) Радио и аудиосистема Infiniti QX56 |
| G | (F/L BCM/PWR WDW) Электро стеклоподъемники |
| H | (F/L RR SUSP) Предохранительная вставка задней подвески |
| I | (F/L ABS MTR) Антиблокировочная система тормозов |
| J | (F/L ABS SOL) Соленоид антиблокировочной системы тормозов |
| J | (F/L ABS SOL) Соленоид антиблокировочной системы тормозов |
| K | (F/L TRAILER TOW) Фонари прицепа |
| L | (F/L ELEG BRAKE) Антиблокировочная система тормозов |
| M | (F/L RAD FAN) Вентилятор радиатора |
| N | (F/L IGN SW) Замок зажигания |
| R1 | (HORN RELAY) Сигнал |
Блок реле

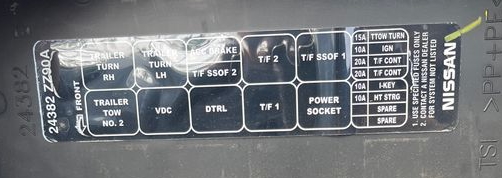

Схема на крышке блока реле под капотом

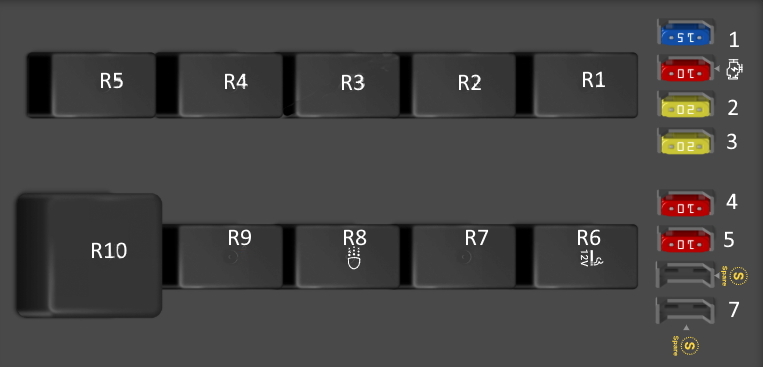

Схема блока реле Infiniti QX56
Расшифровка реле и предохранителей
| 1 | (TTOW TURN) Огни прицепа в Infiniti QX56 |
| 2 | (IGN) Зажигание |
| 3 | (T/F CONT) Переключение раздаточной коробки 4WD |
| 4 | (T/F CONT) Переключение раздаточной коробки 4WD |
| 5 | I-KEY |
| 6 | (HT STRG) Подогрев руля (колеса) |
| 7 | (SPARE) Запасной предохранитель |
| 8 | (SPARE) Запасной предохранитель |
| R1 | (T/F SSOF 1) Отключение раздаточной коробки 4WD |
| R2 | (T/F 2) Переключение раздаточной коробки 4WD |
| R3 | ACC BRAKE |
| R3 | (T/F SSOF 2) Отключение раздаточной коробки 4WD |
| R4 | (TRAILER TURN LH) Левые огни прицепа |
| R5 | (TRAILER TURN RH) Правые огни прицепа |
| R6 | (POWER SOCKET) Прикуриватель / розетка |
| R7 | (T/F 1) Переключение раздаточной коробки 4WD |
| R8 | (DTRL) Дневные ходовые огни |
| R9 | (VDC) Соленоид управления динамикой автомобиля |
| R10 | (TRAILER TOW NO. 2) Прицеп |
Силовой блок
На положительной клемме аккумулятора под красной крышкой размещен блок высокомощных силовых предохранителей для Infiniti QX56.
Схема силового блока
Назначение силовых предохранителей
- A — Генератор 140 А, предохранители: «D», «E», «F» в Infiniti QX56
- B — Вспомогательное реле 60 А (’04- (предохранители: «4», «5», «6», «7»)), предохранители: «17», «18», «19», «20», «21», «22»
- C — 80 А ’04: Реле зажигания (предохранители: «38», «48», «49», «50», «51», «54», «55»), предохранители: «46», «47», «52», «53», 80 А ’13: предохранители: «52», «53»
- D — 80 А реле дальнего света фар (предохранители: «34», «35»), реле ближнего света фар (предохранители: «40», «41»), реле противотуманных фар (предохранитель: «56»), реле задних фонарей (предохранитель: «36», «37»), предохранители: «32», «39», «42», «43», «45»
- E — Реле высокой скорости вентилятора охлаждения 100 А, реле низкой скорости вентилятора охлаждения, реле обогрева зеркал, предохранители: «24», «25», «26», «27», «G», «H», «I»
- F — Предохранители 80 А: «J», «L», «M», «N», «29», «30»
Если есть дополнения по предохранителям Infiniti QX56, оставьте их в комментариях.
