Infiniti QX50 второго поколения производился в 2018, 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годах под модельным кодом J55, аналогично Infiniti QX55. В этой статье мы подробно разберем предохранители и реле для Infiniti QX50 2-го поколения, включая схемы блоков предохранителей, их расположение в автомобиле, иллюстрации и фотографии. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя и розетки.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Infiniti QX50 и уровня комплектации модели.
Блок в салоне

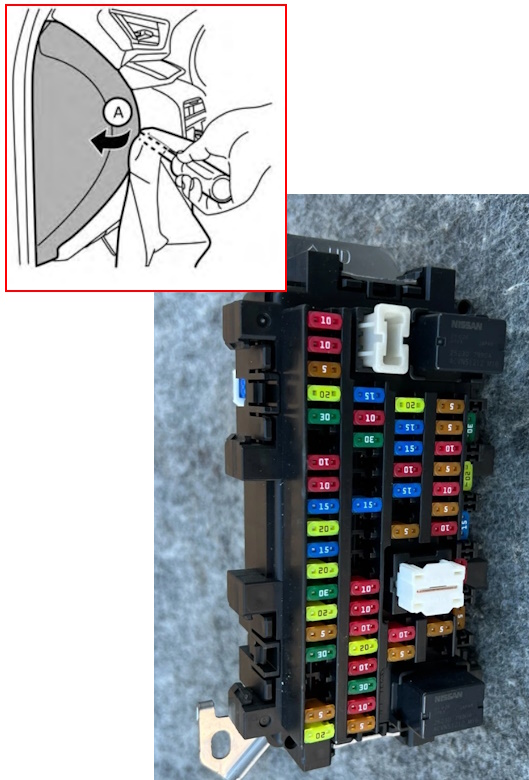

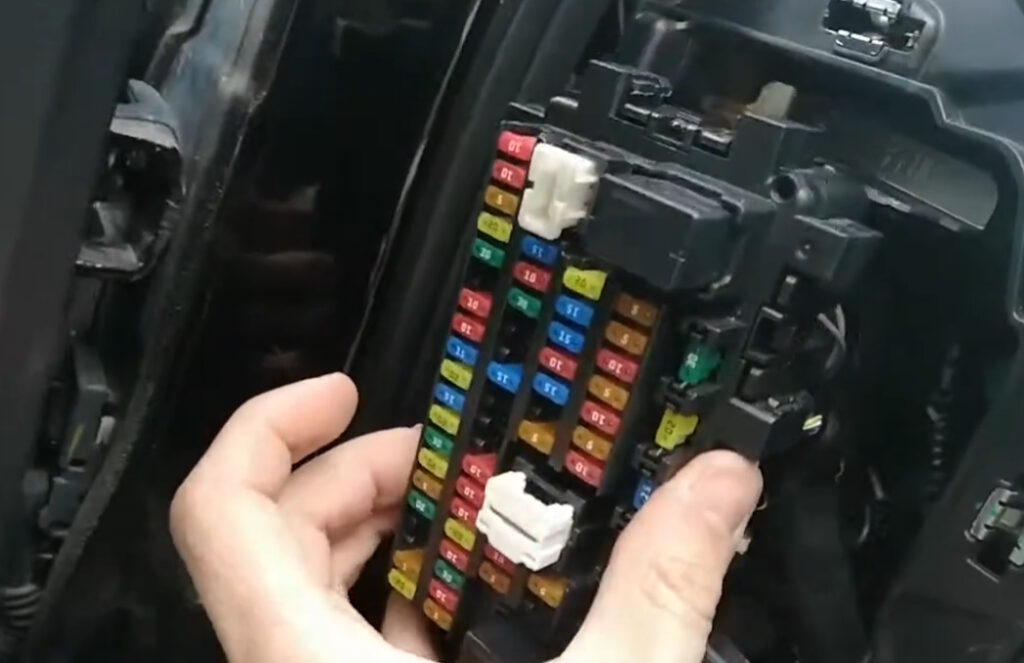

Блок предохранителей в интерьере Infiniti QX50 размещен на левой стороне приборной панели, скрытый за пластиковой крышкой.
Всегда проверяйте функции предохранителей по схемам на крышке блока предохранителей вашего Infiniti QX50.
Схема
Описание предохранителей
| (BAT) ELEC PARTS | 10A Электрооборудование от аккумулятора в Infiniti QX50 |
| HEATED STRG | 10A Подогрев рулевого колеса |
| 4WD | 5A Система полного привода |
| P/WDW RR RH | 20A Стеклоподъемник задний правый |
| AUTO BACK DOOR | 30A Электропривод багажной двери |
| TURN & HAZARD | 10A Поворотники и аварийная сигнализация |
| ROOM LAMP | 10A Салонное освещение |
| DOOR LOCK RR | 15A Замки задних дверей |
| DOOR LOCK FR | 20A Замки передних дверей |
| RR WIPER | 15A Задний стеклоочиститель |
| P/WDW RR LH | 20A Стеклоподъемник задний левый |
| E-PKB RH | 30A Электроручник правый контур |
| P/WDW FR RH | 20A Стеклоподъемник передний правый |
| SHIFT BY WIRE-1 | 10A Электронный селектор КПП (цепь 1) |
| E-PKB LH | 30A Электроручник левый контур |
| BCM | 5A Модуль кузовной электроники |
| P/WDW FR LH | 20A Стеклоподъемник передний левый |
| HEATED SEAT DR | 15A Подогрев водительского сиденья |
| ATR CONT | 10A Контроль тяги и стабилизации |
| BLOWER MOTOR | 30A Мотор вентилятора печки |
| HEATED SEAT AS | 15A Подогрев пассажирского сиденья |
| WASH PUMP | 10A Насос омывателя |
| ADAS | 10A Системы помощи водителю (камеры, радар) |
| USB CHARGE | 10A USB-зарядные устройства |
| POWER SOCKET | 20A Прикуриватель и розетка 12V |
| HEATED MIRROR | 10A Подогрев боковых зеркал |
| RR DEF | 30A Обогрев заднего стекла |
| (ACC) ELEC PARTS | 10A Электрооборудование от ACC (позиция зажигания) |
| HUD | 5A Проекционный дисплей |
| BOSE AMP-MINI | 20A Усилитель аудиосистемы Bose (мини) |
| BOSE AMP-1 | 15A Усилитель Bose (канал 1) |
| BOSE AMP-2 | 15A Усилитель Bose (канал 2) |
| AUDIO | 10A Аудиосистема |
| (BAT) ELEC PARTS | 5A Дополнительная электроцепь от АКБ |
| AIR BAG | 10A Система подушек безопасности |
| METER | 5A Панель приборов |
| STOP LAMP | 10A Стоп-сигналы |
| (IGN) ELEC PARTS | 5A Электрооборудование после включения зажигания |
| SHIFT BY WIRE-2 | 5A Электронный селектор КПП (цепь 2) |
| (IGN) ELEC PARTS | 10A Цепи двигателя и зажигания |
| VDC CONT | 5A Система стабилизации VDC/ESP |
Предохранитель POWER SOCKET отвечает за функциональность прикуривателя в Infiniti QX50.
Блоки под капотом
В моторном отсеке Infiniti QX50 блоки предохранителей и реле с реле установлены слева от аккумуляторной батареи.

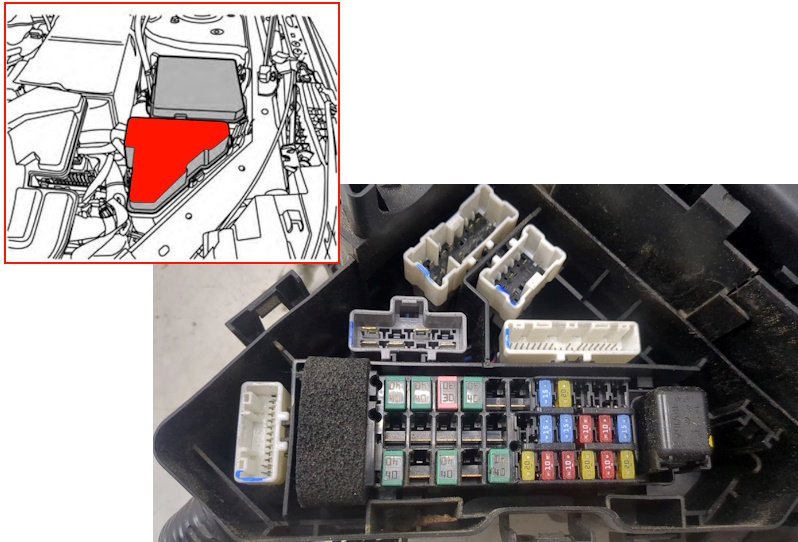

Блок предохранителей 1

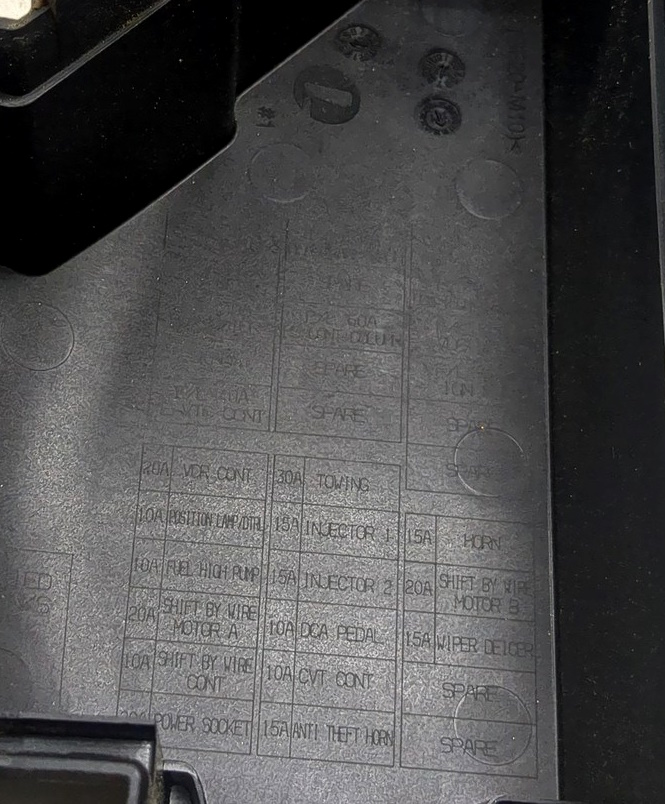

Схема предохранителей на крышке блока 1 под капотом
Обозначение предохранителей
| VDC CONT | 20A Блок системы стабилизации VDC/ESP |
| POSITION LAMP (DRL) | 10A Габаритные огни и дневные ходовые огни |
| FUEL HIGH PUMP | 15A Топливный насос высокого давления |
| SHIFT BY WIRE MOTOR A | 20A Мотор селектора КПП (контур A) |
| SHIFT BY WIRE CONT | 10A Управление электронным селектором трансмиссии |
| POWER SOCKET | 15A Розетка прикуривателя 12V |
| TOWING | 30A Система для прицепа и фаркопа |
| INJECTOR 1 | 15A Форсунки первого контура |
| INJECTOR 2 | 15A Форсунки второго контура |
| DCA PEDAL | 10A Датчик педали акселератора |
| CVT CONT | 10A Управление вариатором CVT |
| ANTI-THEFT HORN | 15A Сирена охранной системы |
| HORN | 15A Клааксон (звуковой сигнал) |
| SHIFT BY WIRE MOTOR B | 20A Мотор селектора КПП (контур B) |
| WIPER DEICER | 15A Подогрев зоны стеклоочистителей |

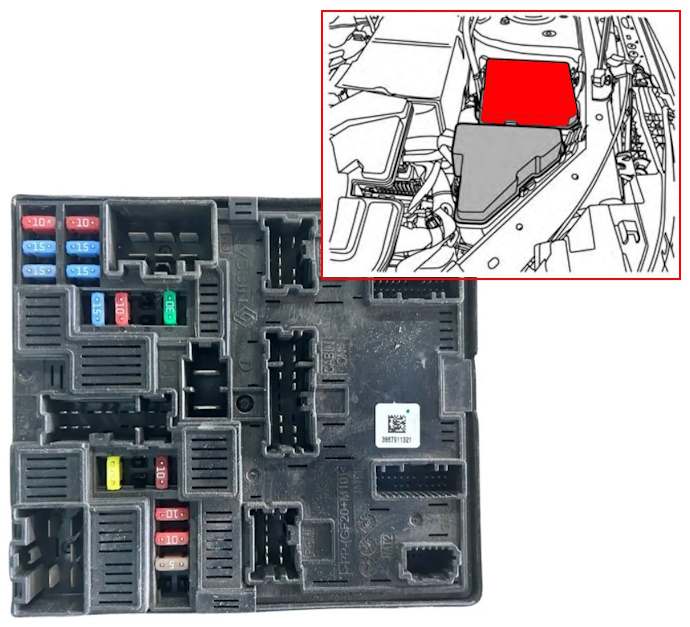

Блок предохранителей 2
Иллюстрация схемы на крышке второго блока под капотом
Схема блока
Расшифровка обозначений на русском языке
| 81 | 10А Блок управления двигателем (ECU) |
| 82 | 15А Блок управления двигателем |
| 83 | 15А Дроссельная заслонка, ECU, клапан EVAP, датчик MAF, катушки зажигания, главное реле, выпускной и впускной клапаны, топливный насос высокого давления, форсунки, блок предохранителей под капотом, датчик AFR, подогреватель топлива, датчик воды в топливе, байпасный клапан ОЖ |
| 84 | 10А ECU, клапан впускного коллектора, выпускной/впускной/промежуточный клапаны ГРМ |
| 85 | 15А Датчик AFR, подогреваемый лямбда-зонд, клапан турбо, ECU, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле и мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А ECU, TCM, датчик диапазона трансмиссии, блок предохранителей под капотом, датчик нейтрали, датчики скоростей, датчик оборотов, датчик заднего хода/нейтрали |
| 94 | Не используется |
| 95 | 5А Блокировка рулевого управления |
| 96 | 10А Реле рестарта (система start-stop) |
| 97 | 10А Передние комбинированные фонари (правый/левый), компрессор, датчик диапазона, блок предохранителей, датчик нейтрали, выключатель задней скорости, датчик заднего хода/нейтрали |

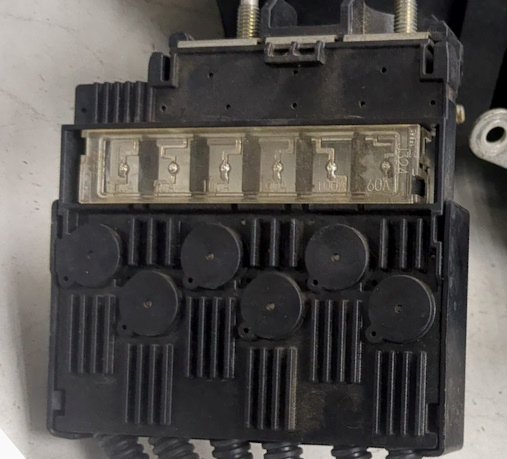

Силовой блок предохранителей высокой мощности монтируется непосредственно на положительный клеммник аккумулятора Infiniti QX50.
В нашем видео-канале доступно видео по предохранителям и реле Infiniti QX50.
