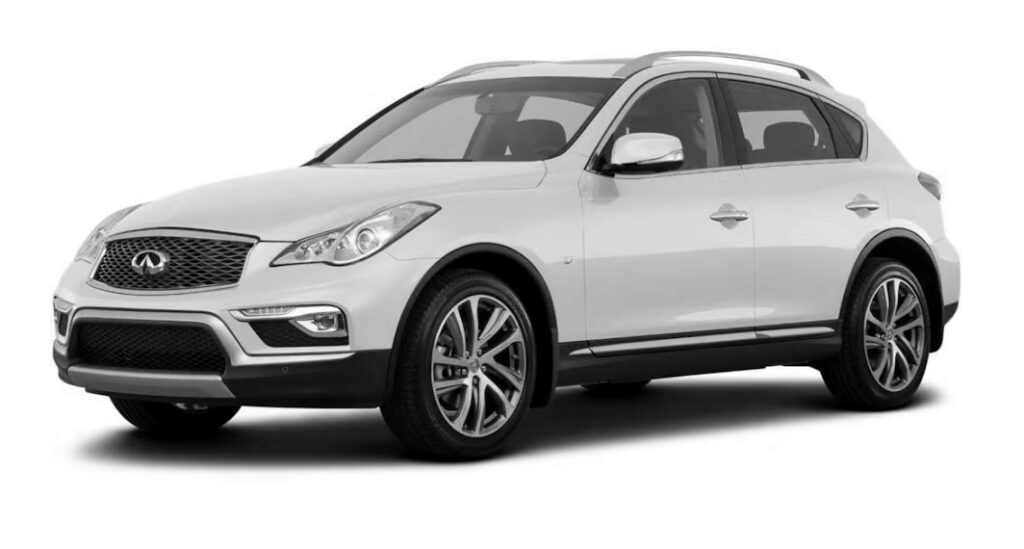

Infiniti QX50 (J50) — первое поколение компактного премиум-кроссовера из линейки Infiniti QX50, выпускавшегося в период с 2013 по 2017 год (включая модели 2013, 2014, 2015, 2016 и 2017 годов). В этой подробной статье вы найдете полную информацию о предохранителях и реле для Infiniti QX50 1 поколения: схемы fuse box, точные места установки блоков, иллюстрации и фото-примеры. Особое внимание уделим предохранителю прикуривателя в Infiniti QX50, чтобы помочь с ремонтом и диагностикой электрики.
Функции предохранителей и реле в Infiniti QX50 могут варьироваться в зависимости от года выпуска, региона и уровня комплектации автомобиля. Всегда проверяйте актуальные схемы для вашего экземпляра.
Fuse box в пассажирском отсеке
Блок предохранителей и реле в интерьере Infiniti QX50 расположен под торпедо, на водительской стороне, за защитной панелью на стойке.
Обязательно сверяйтесь с описаниями на крышке блока предохранителей для точного соответствия вашей модели Infiniti QX50.
Диаграмма блока в салоне Infiniti QX50
Расшифровка предохранителей и реле
| 1 | 15А Обогрев передних сидений |
| 2 | 10А Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10А Электродвигатель регулировки фар (правый и левый), реле блокировки селектора передач, выключатель тормоза системы автоматического регулирования скорости (ASCD), выключатель тормоза системы интеллектуального круиз-контроля (ICC), блок управления адаптивным передним освещением (AFS), выключатель AFS, разъем передачи данных, выключатель LDW, блок управления сонара, зуммер предупреждения о выезде с полосы движения, унифицированный усилитель панели приборов и кондиционера, реле подогрева сидений, блок управления аудио-видеосистемой, выключатель отключения сонара, блок управления системой кругового обзора, зуммер, телефонный адаптер, компрессор, автоматическое затемнение салонного зеркала, блок камеры слежения за полосой движения, выключатель стоп-сигнала, выключатель системы оповещения, ионизатор, датчик выхлопных газов/наружного запаха |
| 4 | 10А Комбинация приборов, реле фонарей заднего хода |
| 5 | — |
| 6 | 10А Слот для ключа, зуммер предупреждения о выходе из полосы движения, разъем передачи данных, унифицированный усилитель панели приборов и кондиционера Усилитель, управление возвратом электропитания спинки заднего сиденья, реле отпирания спинки заднего сиденья (левое), реле отпирания спинки заднего сиденья (правое), часы, салонное зеркало с автоматическим затемнением, блок управления системой кругового обзора, блок дисплея, телефонный адаптер, тюнер спутникового радио, реле дневных ходовых огней, щиток приборов |
| 7 | 10А Выключатель стоп-сигналов, BCM (модуль управления кузовным оборудованием), реле удержания тормоза интеллектуального круиз-контроля (ICC) |
| 8 | 20А Усилитель BOSE |
| 9 | 10А Слот для ключа, кнопочный замок зажигания |
| 10 | 10А Выключатель памяти положения сиденья, блок управления системой автоматического позиционирования привода, управление сиденьем водителя, наружное зеркало заднего вида, BCM (модуль управления кузовным оборудованием) |
| 11 | 10А Щиток приборов, блок управления полным приводом (AWD), унифицированная приборная панель, усилитель кондиционера |
| 12 | — |
| 13 | 10А Обогрев наружных зеркал |
| 14 | 20А Обогрев заднего стекла |
| 15 | 20А Обогрев заднего стекла |
| 16 | — |
| 17 | — |
| 18 | 15А Передняя розетка (прикуриватель) |
| 19 | 10А Щиток приборов, унифицированная приборная панель и кондиционер Усилитель, дисплей, многофункциональный переключатель, блок управления AV, адаптер для iPod, BCM (модуль управления кузовом), блок управления сонаром, телефонный адаптер, блок управления камерой, переключатель дистанционного управления зеркалом заднего вида, тюнер спутникового радио, блок управления монитором кругового обзора |
| 20 | 15/20A Разъем питания на консоли |
| 21 | 15А Электродвигатель вентилятора |
| 22 | Электродвигатель вентилятора |
| Реле в салонном блоке Infiniti QX50 | |
| R1 | Зажигание |
| R2 | Обогреватель заднего стекла |
| R3 | Аксессуар |
| R4 | Передний вентилятор |
Предохранители №18 и №20 в салонном fuse box отвечают за работу прикуривателя и розеток в Infiniti QX50 — ключевые элементы для зарядки гаджетов и диагностики.
Fuse box под капотом Infiniti QX50
В двигательном отсеке, с пассажирской стороны у аккумулятора, размещены до трех блоков предохранителей и реле для Infiniti QX50. Это стандартное расположение для моделей 2013-2017 годов.
Основной блок предохранителей №1 под капотом
Местоположение блока №1
Фото-пример блока предохранителей №1
Диаграмма fuse box №1
Описание элементов блока №1 под капотом Infiniti QX50
| 31 | Реле звукового сигнала, генератор |
| 32 | Управление возвратом питания спинки заднего сиденья, реле разблокировки спинки заднего сиденья (левое), реле разблокировки спинки заднего сиденья (правое) |
| 33 | Блок управления полным приводом (AWD) |
| 34 | Блок управления аудиосистемой, AV-системой, адаптером iPod, блоком управления системой кругового обзора, сабвуфером, блоком управления камерой, телефонным адаптером, тюнером спутникового радио, сабвуфером |
| 35 | Реле подогрева сидений |
| 36 | Блок управления коробкой передач (TCM) |
| 37 | Реле звукового сигнала 2 |
| 38 | Реле звукового сигнала 2 |
| F | Реле вентилятора системы охлаждения |
| G | Реле зажигания (предохранители: «2», «3», «4»), блок управления IPDM |
| H | Предохранители: «61», «63» |
| I | – |
| J | – |
| K | BCM (модуль управления кузовным оборудованием), автоматический выключатель (блок управления системой автоматического позиционирования привода), управление сиденьем водителя, поясничная поддержка Переключатель) |
| L | АБС |
| M | АБС |
| N | Реле электродвигателя привода системы управления клапанами с регулируемым ходом и подъемом (VVEL) |
| O | |
| Реле в блоке №1 | |
| R1 | Звуковой сигнал |
| R2 | Блокировка переключения передач |
Блок предохранителей №2 под капотом Infiniti QX50
Этот fuse box установлен сбоку от аккумулятора для удобного доступа к основным электрическим цепям двигателя.
Диаграмма на крышке блока №2
Полная схема блока №2
Функции предохранителей в блоке №2
| 41 | 15A Реле топливного насоса |
| 42 | 10A Реле вентилятора системы охлаждения |
| 43 | 10A Переключатель режима «Снег», блок управления трансмиссией (TCM) |
| 44 | 10A Форсунки, блок управления двигателем (ECM), блок управления кузовом (BCM) |
| 45 | 10A ABS, интегрированный блок датчиков интеллектуального круиз-контроля (ICC), датчик угла поворота рулевого колеса, датчик рыскания/боковой перегрузки, блок управления усилителем рулевого управления, блок управления полным приводом (AWD), блок управления усилителем тормозов, блок управления системой контроля слепых зон (BSW), боковой радар (левый/правый) |
| 46 | 15A Датчики соотношения воздух-топливо, подогреваемые кислородные датчики |
| 47 | 10A Комбинированный переключатель |
| 48 | 10A Реле блокировки рулевой колонки |
| 49 | 10A Реле кондиционера |
| 50 | 15A Реле блока управления двигателем (электромагнитный клапан управления фазами впускных клапанов, конденсатор, катушки зажигания, блок управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, магнитный замедлитель управления фазами выпускных клапанов, вентиляция адсорбера EVAP Клапан управления, модуль управления клапанами изменения фаз и подъема (VVEL) |
| 51 | 15A Реле электродвигателя привода дроссельной заслонки |
| 52 | 10A Передний комбинированный фонарь |
| 53 | 10A Задний комбинированный фонарь, фонарь освещения номерного знака, выключатель VDC, выключатель адаптивной системы переднего освещения (AFS), выключатель LDW, комбинированный переключатель (спиральный кабель), часы, блок управления аудио- и видеотехникой, лампа освещения вещевого ящика, устройство управления, выключатель отключения сонара, блок управления системой кругового обзора, выключатель питания (левый и правый), выключатель режима «Снег», выключатель подогрева сидений (со стороны водителя и пассажира), выключатель дистанционного управления зеркалами заднего вида, модуль крыши (консольная лампа), выключатель аварийной сигнализации, передняя розетка, выключатель IBA, многофункциональный переключатель |
| 54 | 10A Дальний свет левой фары |
| 55 | 10A Дальний свет правой фары |
| 56 | 15A Ближний свет левой фары |
| 57 | 15A Ближний свет правой фары |
| 58 | 15A 2007–2012: реле противотуманных фар |
| 10A 2013–2015: реле противотуманных фар Реле | |
| 15A 2016-2017: Реле передних противотуманных фар | |
| 59 | 10A 2016-2017: Реле дневных ходовых огней |
| 60 | 30A Реле переднего стеклоочистителя |
R2 — Реле управления стартера в блоке №2 под капотом Infiniti QX50.
Силовой блок предохранителей №3 на аккумуляторе
Высоковольтный блок с основными предохранителями крепится напрямую к плюсовой клемме аккумуляторной батареи в Infiniti QX50 для защиты мощных цепей.
Диаграмма силового fuse box
Расшифровка силовых предохранителей
- A — Генератор 140 А, предохранители: «B», «C»
- B — Предохранители 100 А: «F», «H», «I», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38»
- C — Реле зажигания 80 А (предохранители: «41», «42», «43», «44», «45», «46», «47»), предохранители: «48», «50», «51»
- D — Реле дальнего света фар 60 А (предохранители: «54», «55»), реле ближнего света фар (предохранители: «56», «57»), реле задних фонарей (предохранители: «52», «53»), предохранители: «58»
- E — Вспомогательное реле 80 А (предохранители: «18», «19», «20»), реле обогрева заднего стекла (предохранители: «13», «14», «15»), реле вентилятора (предохранители: «21», «22»), предохранители: «5», «6», «7», «9», «10», «11»
Дополнительный блок предохранителей №4
Отдельный модуль с реле и предохранителями может быть установлен в моторном отсеке Infiniti QX50 для специфических функций.

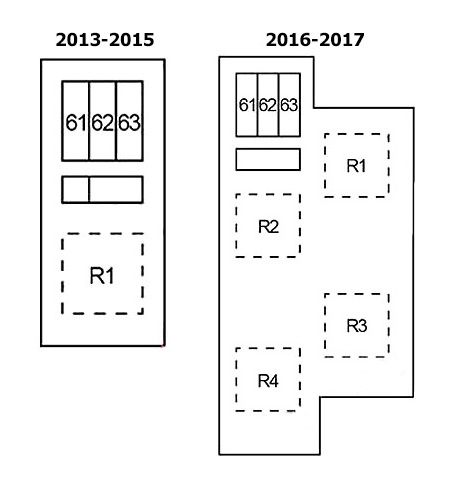

Схема дополнительного блока №4
Назначение элементов в блоке №4
| 61 | 10 А, привод педали акселератора |
| 62 | — |
| 63 | 10 А, блок управления усилителем тормозов |
| Реле в дополнительном блоке | |
| R1 | 2013–2015: Вентилятор охлаждения |
| 2016–2017: Дневные ходовые огни | |
| R2 | Интеллектуальный круиз-контроль (ICC) Удержание тормоза |
| R3 | — |
| R4 | Сигнал (№2) |
