Модели Infiniti Q50 и Infiniti Q60 (люксовое двухдверное купе) производились с 2013 по 2024 год, включая годы 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023. За этот период автомобили претерпели модернизацию от версии V36 к V37. В этой статье мы подробно разберем предохранители и реле для Infiniti Q50 и Q60, включая электрические схемы блоков, их размещение в автомобиле, а также иллюстрации. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки, чтобы помочь в диагностике и замене.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Infiniti Q50/Q60 и уровня комплектации. Всегда проверяйте спецификации вашего автомобиля.

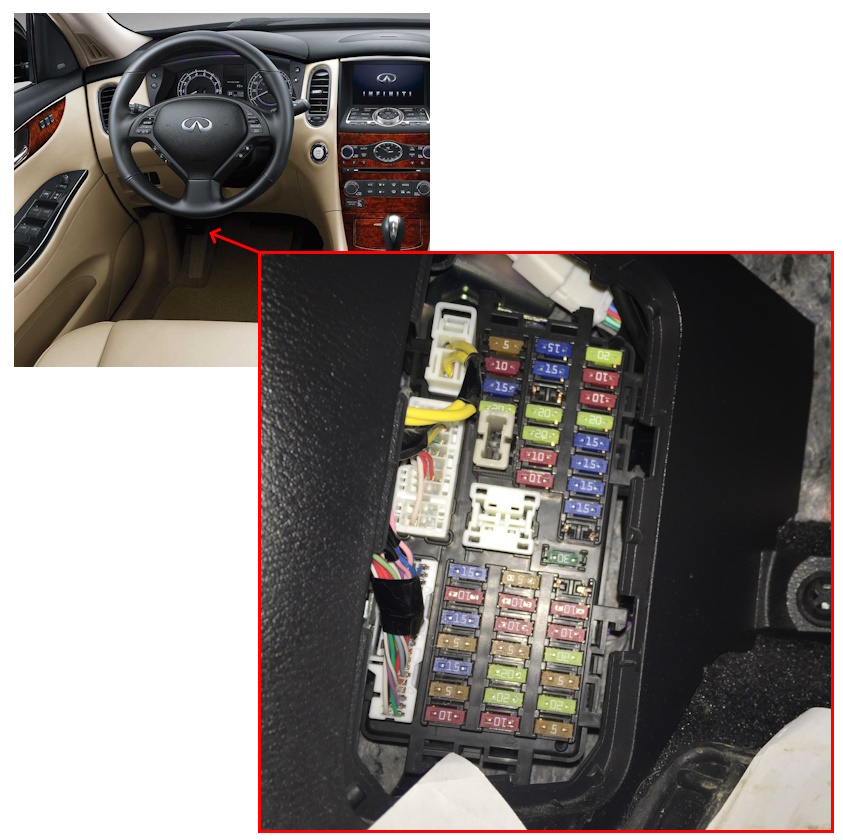

Расположение блока предохранителей в салоне Infiniti Q50 Q60
Блок предохранителей и реле в интерьере Infiniti Q50 и Q60 находится под приборной панелью, скрытый за защитной панелью.

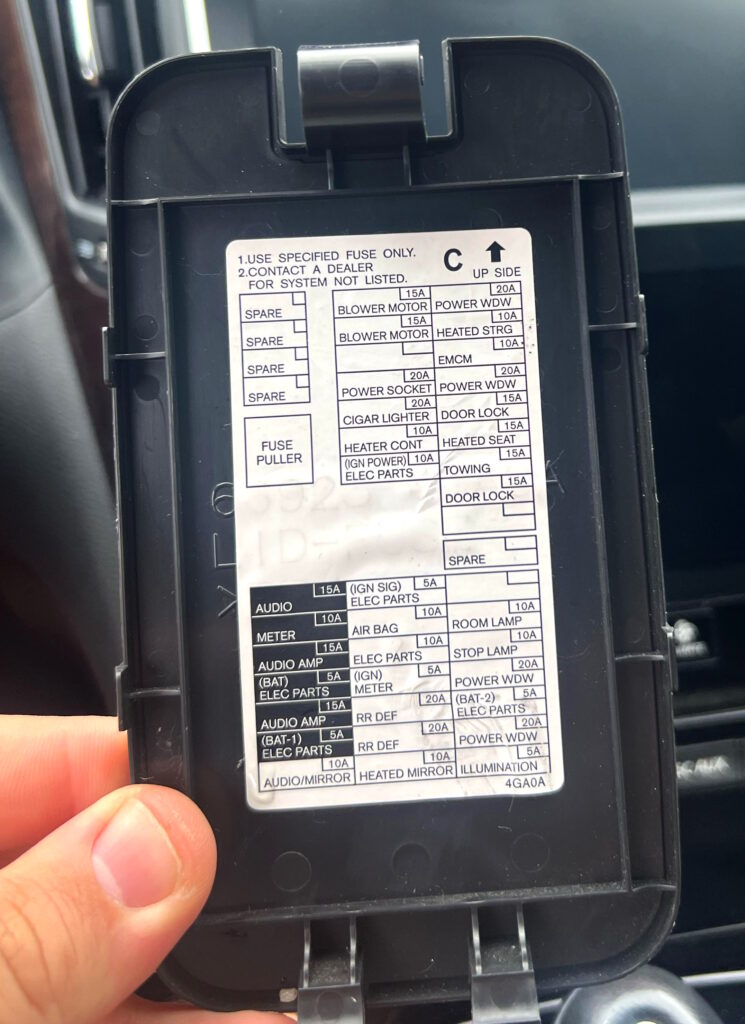

Проверяйте функции компонентов по схемам на крышке блока предохранителей Infiniti Q50 Q60 для точной идентификации.

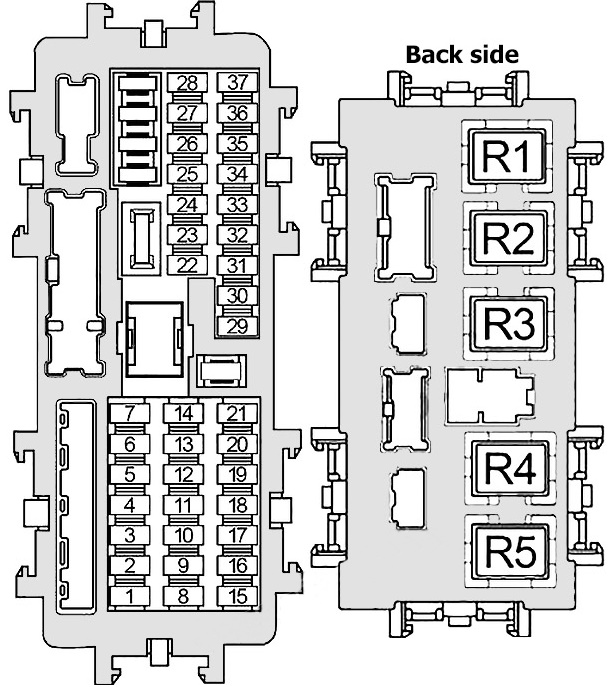

Электрическая схема блока в салоне
Расшифровка предохранителей и реле
| 1 | 10A Панель приборов, контроллер системы кругового обзора, усилитель климат-контроля, переключатели, аудиосистема Bose, телематика (TCU), электроокна, дисплей, навигация, аудио/видео. |
| 2 | 5A Контроллер кузова (BCM) |
| 3 | 15A Аудиоусилитель BOSE |
| 4 | 5A Система преднатяжения ремней, OBD-разъем, зеркало с автозатемнением, датчик дождя, ключевой зуммер. |
| 5 | 15A Аудиоусилитель BOSE |
| 6 | 10A Климат-контроль, кнопка зажигания, панель приборов, переключатели. |
| 7 | 15A Дисплей, ввод данных, телематика (TCU), аудио/видео системы. |
| 8 | 10A Обогрев боковых зеркал |
| 9 | 20A Обогрев заднего стекла |
| 10 | 20A Задний обогрев |
| 11 | 5A Реле заднего хода, панель приборов, переключатели |
| 12 | 10A Блокировка селектора АКПП, моторы фар, датчики, стоп-сигналы, шасси, рулевое управление, навигация, OBD. |
| 13 | 10A Диагностика подушек безопасности, классификатор пассажиров |
| 14 | 5A Дисплей, сонар, телематика, круговой обзор, подогрев сидений, CAN-шлюз, камера слежения, AFS. |
| 15 | 5A Режимы движения, панель, АКПП, освещение перчатки, память сидений, переключатели. |
| 16 | Не используется |
| 17 | 5A Бесключевой доступ, AWD, CAN-шлюз |
| 18 | Не используется |
| 19 | 10A Стоп-сигналы, BCM, реле тормоза ICC |
| 20 | 10A BCM |
| 21 | Не используется |
| 22 | 10A ADAS, радары, зуммер помощи, AWD |
| 23 | Не используется |
| 24 | 20A Розетка №2 |
| 25 | 20A Розетка №1, прикуриватель Infiniti Q50 Q60 |
| 26 | Не используется |
| 27 | 15A Вентилятор |
| 28 | 15A Вентилятор |
| 29 | Не используется |
| 30 | 15A BCM, память сидений |
| 31 | Не используется |
| 32 | 15A Подогрев сидений |
| 33 | 15A BCM |
| 34 | 20A Электростеклоподъемники |
| 35 | 10A Электромагнитная защита |
| 36 | 10A Подогрев руля |
| 37 | 20A Электростеклоподъемники |
| Реле в салоне | |
| R1 | Обогрев заднего стекла |
| R2 | Аксессуары |
| R3 | Розетки и прикуриватель |
| R4 | Зажигание |
| R5 | Вентилятор |
Предохранители номер 24 и 25 (по 20А) отвечают за функционирование прикуривателя и розеток в Infiniti Q50 Q60. Проверьте их при неисправностях зарядки устройств.
Блоки предохранителей под капотом Infiniti Q50 Q60

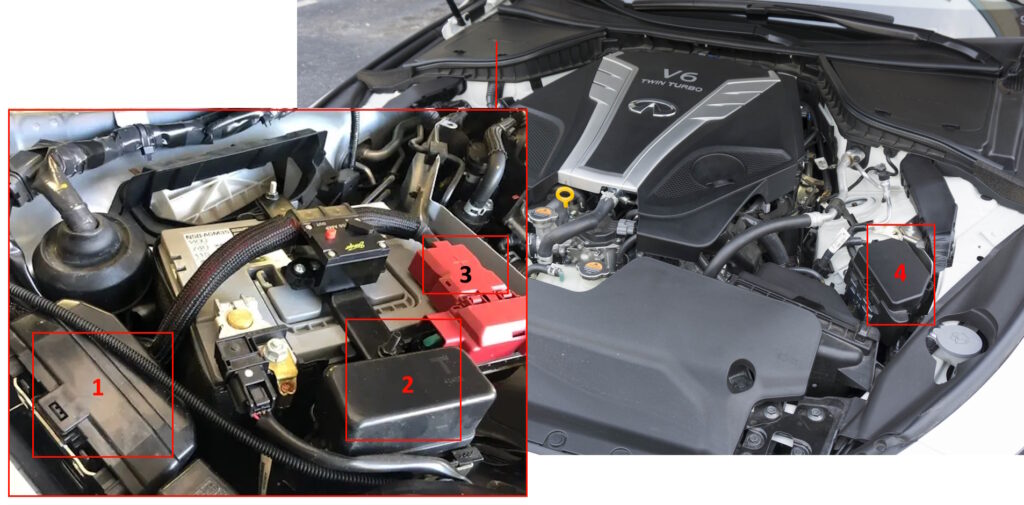

В моторном отсеке, сзади справа от пассажира, возле аккумулятора, размещены до четырех блоков предохранителей и реле для Infiniti Q50 и Q60.
Основной блок предохранителей №1 под капотом
Доступ к блоку предохранителей №1
Пример фото схемы блока №1
Схема блока №1
Назначение предохранителей блока №1
| 34 | 10A Правая фара (дальний) |
| 35 | 10A Левая фара (дальний) |
| 36 | 15A Правая фара (ближний) |
| 37 | 15A Левая фара (ближний) |
| 38 | 10A ECM, клапаны VIAS, EVAP, дроссель |
| 39 | 10A ECM, клапаны EVAP, фазы, MAF-датчик |
| 40 | 15A Лямбда-зонды, датчики A/F |
| 41 | 30A Стеклоочиститель передний |
| 42 | 15A Противотуманки |
| 43 | 10A DRL |
| 44 | 15A Зажигание, конденсатор, ECM |
| 45 | 10A Форсунки, ECM |
| 46 | 10A АКПП, TCM, датчики скоростей |
| 47 | 15A Топливный насос |
| 48 | 10A Вентилятор охлаждения, корректор фар |
| 49 | 10A AWD, рулевое, ABS |
| 50 | 10A Омыватели, комбинация |
| 51 | 10A Задние огни, номер, багажник |
| 52 | 10A Габариты, поворотники |
| 53 | 10A Кондиционер |
| 54 | Не используется |
| 55 | 15A Дроссельная заслонка |
| 56 | 10A ECM |
Блок предохранителей №2 под капотом

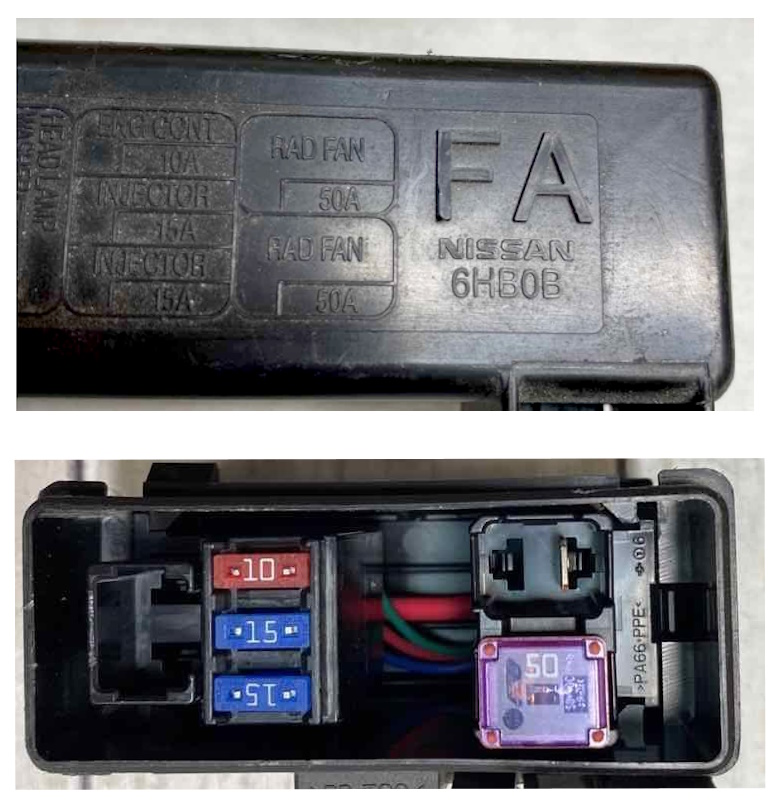

Схема блока №2
Обозначение предохранителей
- 40A Омыватель фар
- 10A Управление двигателем
- 15A Топливные форсунки
- 15A Топливные форсунки
- 50A Вентилятор радиатора
- 50A Вентилятор радиатора
Силовой блок предохранителей №3 на аккумуляторе
На положительной клемме АКБ установлен блок мощных предохранителей в форме предохранительных вставок для Infiniti Q50 Q60.

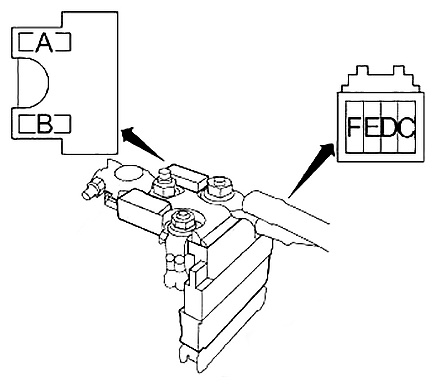

Схема силового блока
Расшифровка силовых предохранителей
| A | 250 А Стартер, генератор, ветви E, D, C |
| B | Не используется |
| F | 60 А Фары дальний/ближний, задние огни, ветви 56-60 |
| E | 100 А Аксессуары, розетки, обогрев, вентиляторы, ветви 1-7,15,17,19,20,30,32,33,36 |
| D | 80 А ECM, зажигание, ветви 46-55,61,63,64 |
| C | 100 А Ветви 65-73, G-S |
Блок предохранителей №4 под капотом

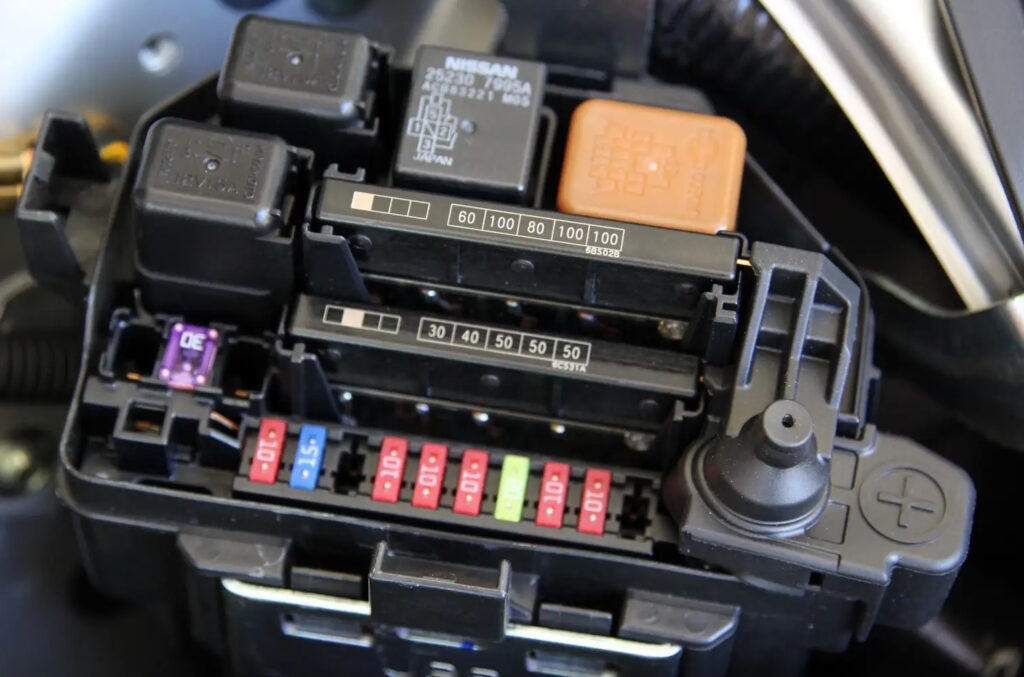

Фото блока №4

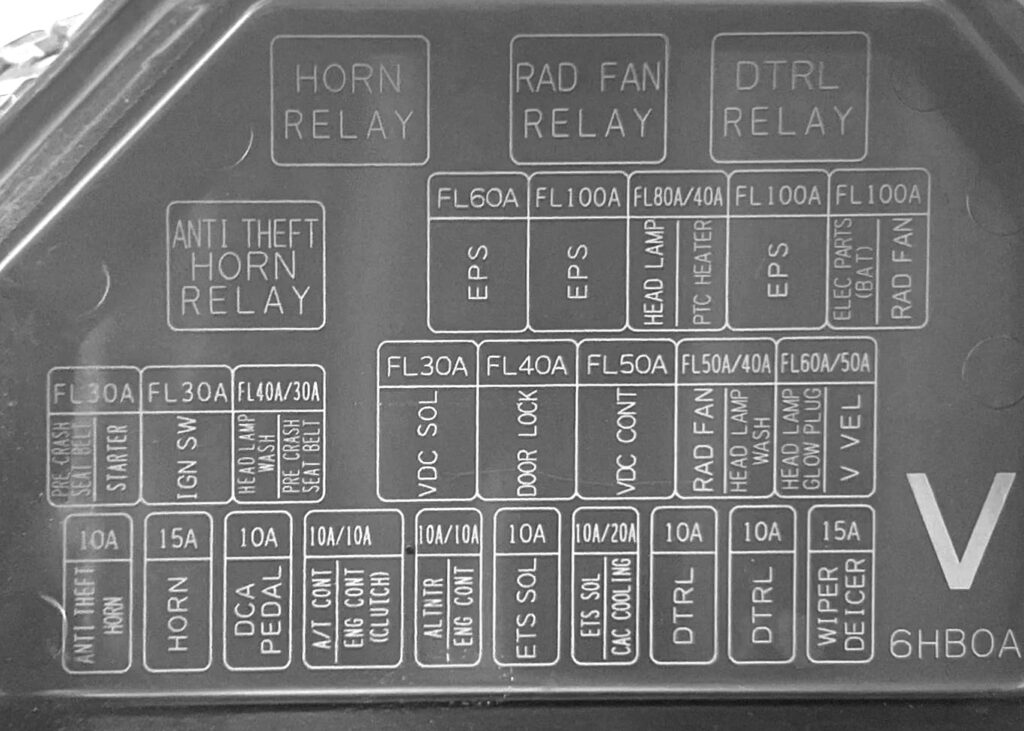

Схема на крышке блока №4

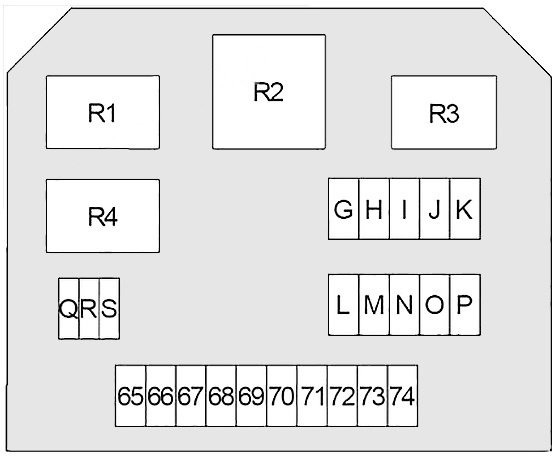

Полная схема блока №4
Описание компонентов блока №4
| 65 | 10A Гудок системы безопасности |
| 66 | 15A Гудок |
| 67 | 10A Акселератор/датчик (с ICC) |
| 68 | 10A TCM |
| 69 | 10A Генератор |
| 70 | 10A AWD |
| 71 | Не используется |
| 72 | 10A DRL |
| 73 | 10A DRL |
| 74 | Не используется |
| G | 60A Рулевое управление (DAS) |
| H | 100A Дополнительный DAS |
| I | Не используется |
| J | 100A Основной DAS |
| K | Не используется |
| L | 30A ABS |
| M | 40A BCM, автопозиционирование сидений |
| N | 50A ABS |
| O | 50A Вентилятор охлаждения №1 |
| P | 50A VVEL, привод |
| Q | 30A Пассажирский ремень (ICC) |
| R | 30A Зажигание (ветви 11-14,22) |
| S | 30A Водительский ремень (ICC) |
| Реле блока №4 | |
| R1 | Гудок |
| R2 | Вентилятор №1 |
| R3 | DRL |
| R4 | Сигнализация |
На нашем канале доступно видео о предохранителях и реле Infiniti Q50 Q60 для визуальной демонстрации.
Если возникли вопросы по схемам или замене — оставляйте комментарии ниже.
