Предохранители и реле Infiniti FX35, FX37, FX50, QX70 (S51) 2008–2017

Второе поколение Infiniti FX (код S51) выпускалось с 2008 по 2017 год и охватывает модели вроде Infiniti FX35, Infiniti FX37, Infiniti FX50, а также Infiniti QX70. В этой статье мы разберем расположение и схемы предохранителей и реле для Infiniti FX35, FX37, FX50, QX70, включая блоки, их позиции в автомобиле и фото-примеры. Особо выделим предохранитель, отвечающий за прикуриватель в Infiniti QX70 и аналогичных моделях, чтобы облегчить поиск и ремонт электрики этих кроссоверов.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Infiniti FX и уровня комплектации.

Блок в салоне Infiniti FX

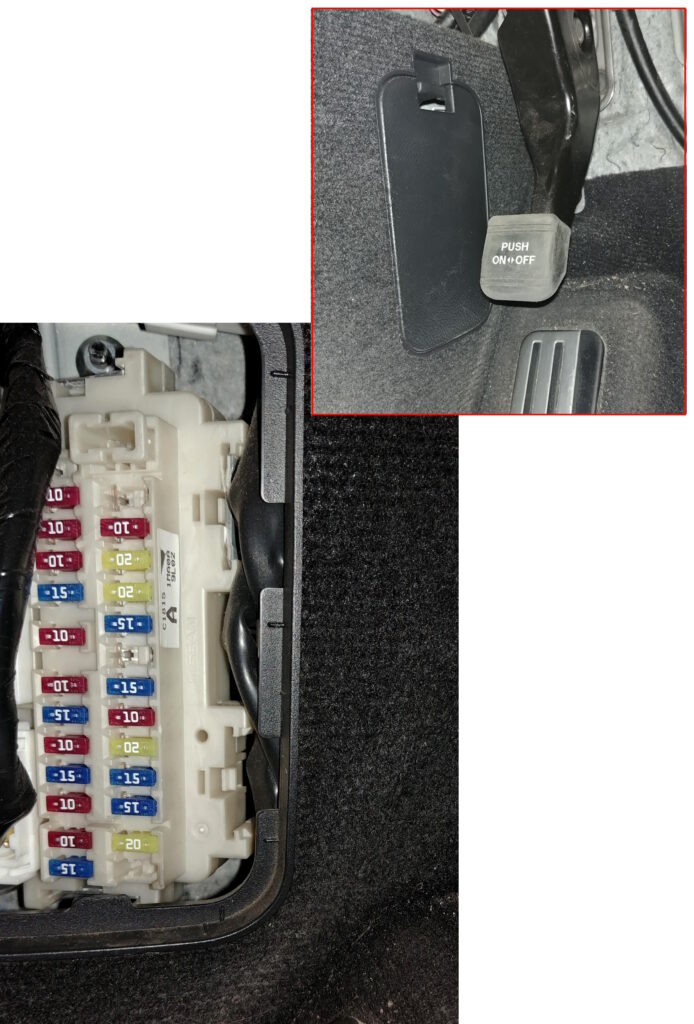

Блок предохранителей и реле в интерьере Infiniti QX70 и FX моделей размещен под приборной панелью на водительской стороне, за защитной крышкой на стойке.

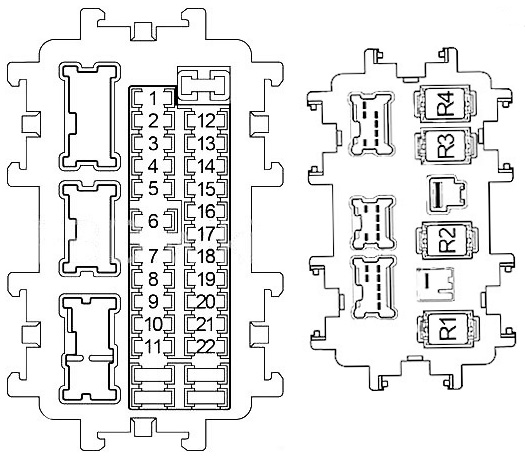

Схема предохранителей в салоне Infiniti FX

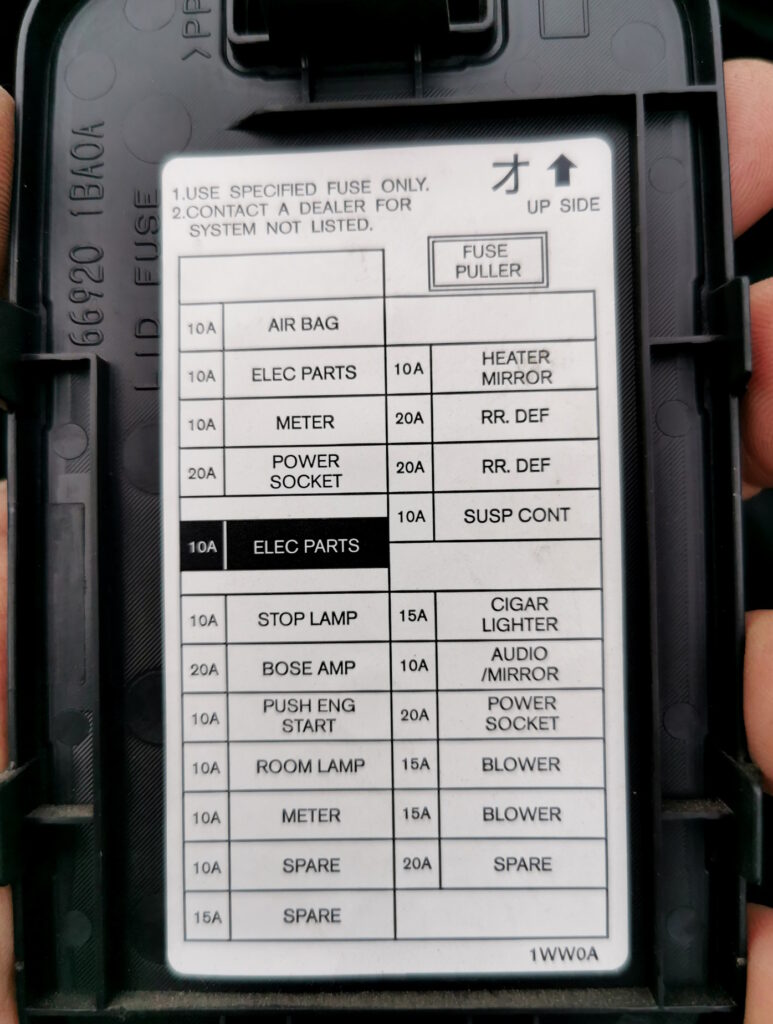

Проверяйте функции элементов по схемам на крышке блока предохранителей в вашей Infiniti FX35 или QX70.

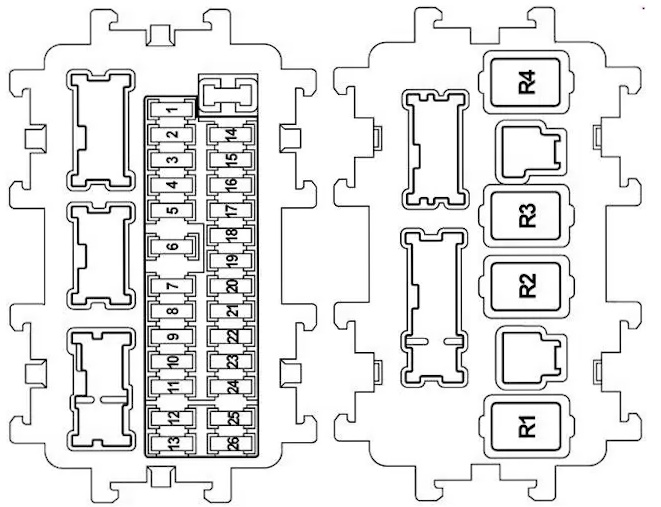

Расшифровка схемы блока в салоне

Описание предохранителей и реле

1	Не используется
2	10A Блок управления системой обнаружения пассажира, Блок диагностики подушек безопасности
3	10A Передний комбинированный фонарь, ионизатор, реле климат-контроля сиденья, унифицированный измеритель и усилитель кондиционера, блок управления системой предупреждения о низком давлении в шинах, CAN-шлюз, блок управления аудио- и видеосистемой, датчик выхлопных газов/наружного запаха, внутреннее зеркало с автоматическим затемнением, реле удержания тормоза ICC, выключатель тормоза ASCD, выключатель стоп-сигнала, блок управления AFS, разъём передачи данных, выключатель систем оповещения, зуммер предупреждения о выезде с полосы движения, блок камеры слежения за полосой движения, компрессор, телефонный адаптер, реле подогрева сиденья, выключатель подогрева сиденья (со стороны водителя/пассажира)
4	10A Комбинированный фонарь, реле фонарей заднего хода, блок управления системой кругового обзора, блок управления сонаром
5	15/20A Дополнительное реле
6	10A Слот для ключа, часы, разъём передачи данных, датчик дождя, зуммер предупреждения о наличии интеллектуального ключа, автоматическое затемнение салона Зеркало
7	10A Реле удержания тормоза ICC, выключатель стоп-сигнала, блок управления кузовным оборудованием (BCM)
8	20A Аудиосистема Bose
9	10A Слот для ключа, кнопочный выключатель зажигания
10	10A Блок управления кузовным оборудованием (BCM), блок управления системой автоматического позиционирования, блок управления системой полного освещения, переключатель памяти положения сиденья, блок управления сиденьем водителя
11	10A Комбинация приборов, унифицированный блок приборов и усилитель кондиционера, блок управления полным приводом, CAN-шлюз, блок управления ремнями безопасности до столкновения (водитель/пассажир)
12	Запасное
13	Запасное
14	Не используется
15	10A Наружные зеркала
16	20A Обогреватель заднего стекла
17	20A Обогреватель заднего стекла
18	10A Блок управления E-SUS
19	Не используется
20	15A Передняя розетка
21	10A Переключатель дистанционного управления зеркалами, унифицированный блок приборов и усилитель кондиционера, многофункциональный переключатель, блок управления системой полного освещения, блок управления аудио-видео, блок управления системой кругового обзора, телефонный адаптер, тюнер спутникового радио
22	15/20A Розетка питания на консоли, задняя розетка питания
23	15A Электродвигатель вентилятора
24	15A Вентилятор Двигатель
25	Запасной
26	Запасной
R1	Реле зажигания
R2	Реле обогревателя заднего стекла
R3	Реле аксессуаров
R4	Реле вентилятора

Предохранители №20 и №22 (20A) отвечают за работу прикуривателя и розеток в Infiniti FX и QX70.

Блоки под капотом Infiniti FX QX70

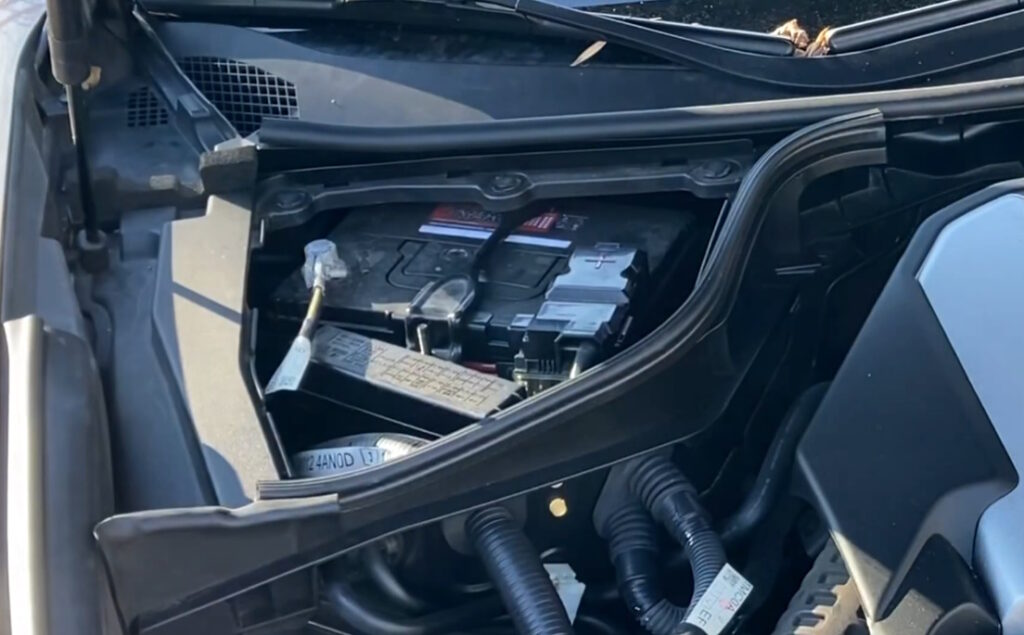

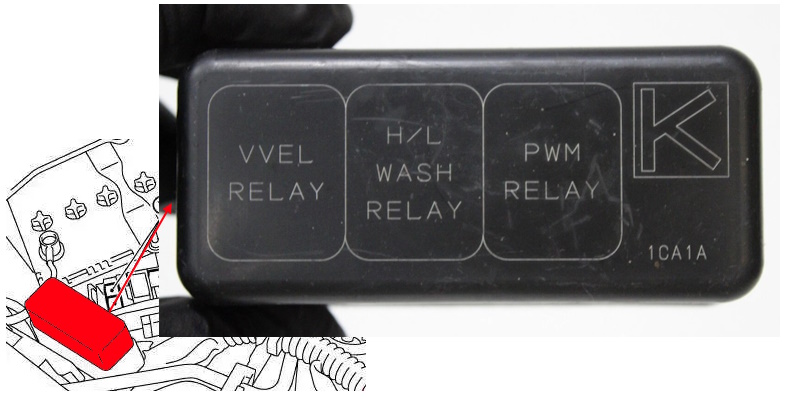

В моторном отсеке Infiniti FX35, FX50 и QX70, ближе к пассажирской стороне у аккумулятора, размещено до четырех блоков предохранителей и реле для удобного доступа к электрике двигателя и систем.

Блок предохранителей 1 под капотом

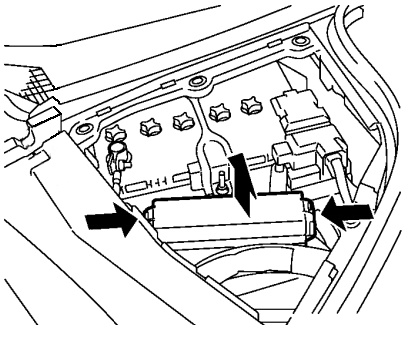

Расположение блока

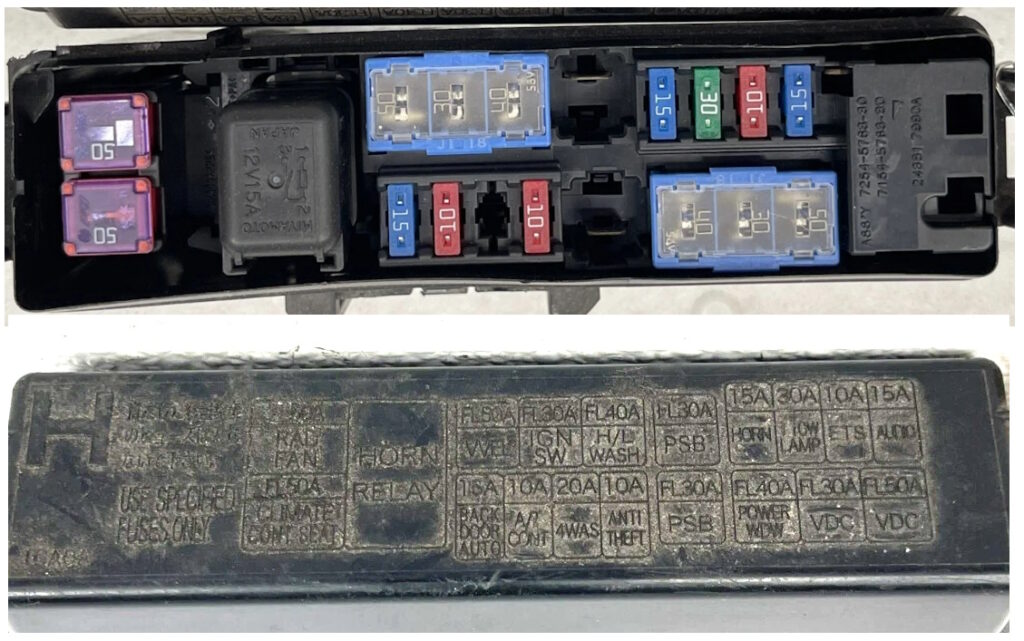

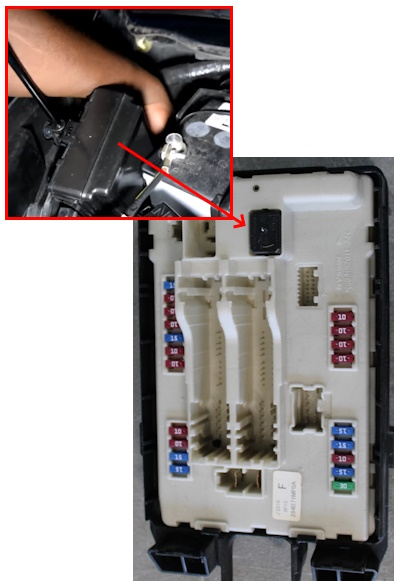

Фото-пример блока предохранителей

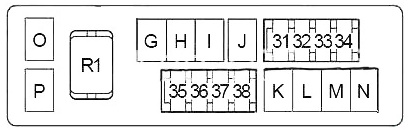

Схема блока 1 под капотом Infiniti

Расшифровка элементов

31	15A Реле звукового сигнала №1, генератор
32	30A Разъём для подключения дополнительных устройств
33	10A Блок управления полным приводом, блок управления усилителем тормозов
34	15A Передний дисплей, блок управления аудио- и видеосистемой, блок управления системой кругового обзора, низкочастотный динамик, тюнер спутникового радио, блок телефонного адаптера
35	15A Блок управления задней дверью
36	10A Блок управления коробкой передач (TCM)
37	20A Реле электродвигателя RAS
38	10A Реле звукового сигнала №2
G	50A Реле электродвигателя привода VVEL
H	30A Блок предохранителей J/B, IPDM E/R
I	Не используется
J	30A Блок управления ремнём безопасности до столкновения (со стороны водителя)
K	30A Блок управления ремнём безопасности до столкновения (со стороны пассажира)
L	40A Блок управления кузовным оборудованием (BCM), управление автоматическим положением сиденья, блок управления сиденьем водителя, переключатель поясничной опоры, блок боковой поддержки, переключатель электропривода сиденья
M	30A Блок привода и электроники ABS
N	50A Блок привода и электроники ABS
O	50A Реле вентилятора системы охлаждения №1
P	50A Блок реле №1 (предохранители: Q, 61, 62, 63)
R1	Реле звукового сигнала №1

Блок предохранителей 2 в моторном отсеке

Этот блок предохранителей Infiniti FX расположен сбоку от аккумулятора для защиты систем двигателя и трансмиссии.

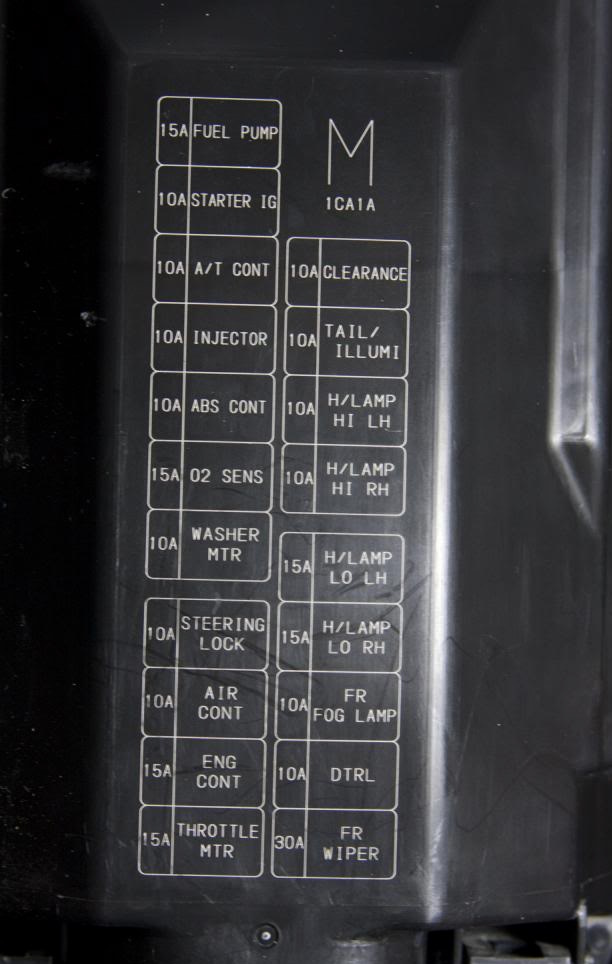

Схема на крышке блока предохранителей 2

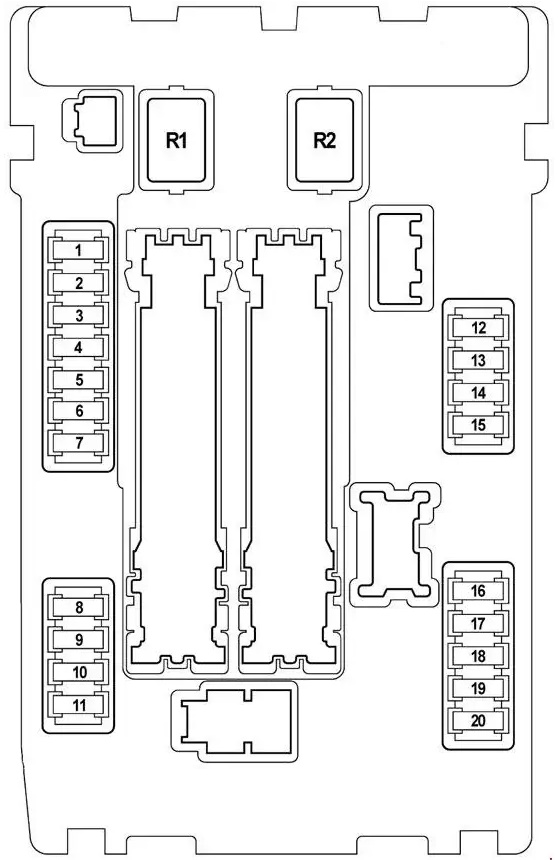

Подробная схема блока 2

Назначение предохранителей блока 2

1	15A Реле топливного насоса, модуль управления топливным насосом, блок датчика уровня топлива, топливный насос, модуль управления двигателем (ECM)
2	10A Реле вентилятора системы охлаждения №2
3	10A Модуль управления коробкой передач (TCM), переключатель режима «Снег»
4	10A Топливные форсунки, модуль управления двигателем (ECM), модуль управления кузовным оборудованием (BCM), блок управления системой освещения
5	10A Встроенный блок датчика ICC, привод педали акселератора, блок управления приводом и электроникой ABS (блок управления), датчик угла поворота рулевого колеса, датчик ускорения рыскания 1, блок управления полным приводом, блок управления усилителем рулевого управления, блок управления системой RAS, предупреждающий звуковой сигнал ICC, блок управления усилителем тормозов
6	15A Датчик кислорода №2 (ряд 2/ряд 1), датчик соотношения воздух/топливо №1 (ряд 1/ряд 2)
7	10A Комбинированный переключатель
8	10A Реле блокировки рулевой колонки
9	10A Реле кондиционера, компрессор
10	15A Модуль управления двигателем (ECM), реле ECM, конденсатор, электромагнитный клапан управления фазами впускных клапанов, выпускной клапан Электромагнитный клапан управления фазами впрыска, клапан вентиляции адсорбера EVAP, катушки зажигания, электромагнитный клапан управления объемом продувки адсорбера EVAP, датчики массового расхода воздуха, блок управления VVEL
11	15A Реле электродвигателя привода дроссельной заслонки, блок управления двигателем (ECM)
12	10A Задний фонарь
13	10A Задний комбинированный фонарь, фонарь освещения номерного знака, фонарь освещения вещевого ящика, блок управления системой полного освещения, передняя розетка, селектор передач ATT, блок управления аудио- и видеосистемой
14	10A Левая фара (дальний свет)
15	10A Правая фара (дальний свет)
16	15A Левая фара (ближний свет)
17	15A Правая фара (ближний свет)
18	10/15A Реле противотуманных фар
19	Не используется
20	30A Реле переднего стеклоочистителя
R1	Не используется
R2	Реле управления стартером

Блок высокой мощности фиксируется на плюсовой клемме аккумулятора для надежной защиты силовых цепей в Infiniti QX70 и FX.

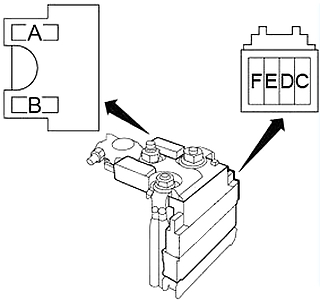

Схема силового блока предохранителей

Расшифровка силовых предохранителей

A	250 А Стартер, генератор, предохранители: C, D, E
B	100 А Предохранители: O (реле вентилятора охлаждения 1), S (реле вентилятора охлаждения 2)
C	100 А Блок предохранителей и плавких вставок
D	80 А Блок предохранителей IP (предохранители: 5, 6, 7, 8, 9, 10, 11), к дополнительному источнику питания, к источнику питания зажигания
E	100 А IPDM E/R (предохранители: 10, 11), к источнику питания зажигания
F	60 А IPDM E/R (предохранитель: 18 (реле противотуманных фар); реле дальнего света фар, реле ближнего света фар, реле задних фонарей), к источнику питания зажигания
