Модель Infiniti EX включает в себя версии Infiniti EX25, Infiniti EX35 и Infiniti EX37, производившиеся с 2007 по 2013 год. В этой статье вы найдете подробное руководство по предохранителям и реле для Infiniti EX25, EX35, EX37: схемы блоков предохранителей, их местоположение, фото и иллюстрации. Особое внимание уделено предохранителю прикуривателя и других ключевых элементов электрики Infiniti EX.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска и уровня комплектации Infiniti EX.
Блок предохранителей в салоне Infiniti EX
Блок предохранителей в интерьере автомобиля размещен под приборной панелью, на левой стороне у водителя, за защитной панелью.

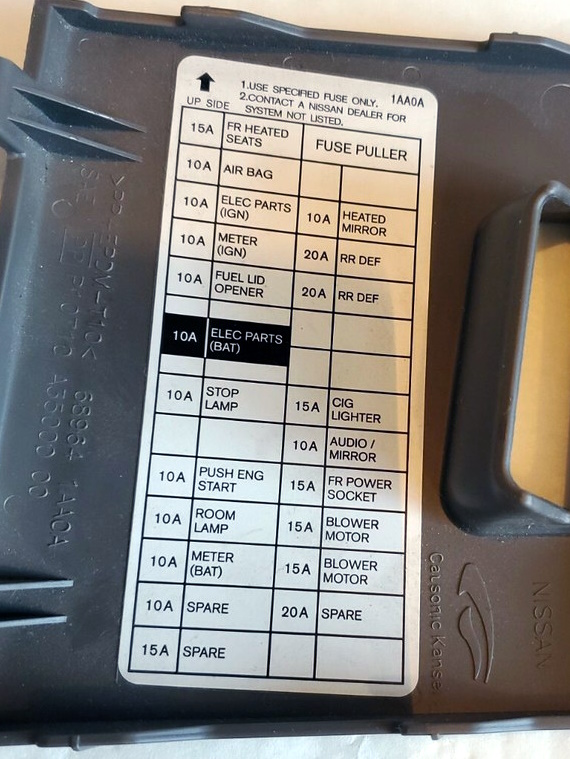

Проверяйте назначение компонентов по схемам на крышках блоков предохранителей для Infiniti EX25, EX35, EX37.
Схема блока предохранителей в салоне Infiniti EX
Описание предохранителей и реле в салоне
| 1 | 15А Подогрев передних сидений в Infiniti EX |
| 2 | 10А Модуль диагностики подушек безопасности, система классификации пассажиров |
| 3 | 10А Регулировка фар, реле блокировки трансмиссии, тормозные выключатели ASCD и ICC, AFS, разъем данных, LDW, сонар, зуммер LDW, усилитель приборов и AC, реле подогрева сидений, AV-система, отключение сонара, обзорная камера, зуммер, телефонный адаптер, компрессор, зеркало с автозатемнением, камера LDW, стоп-сигналы, оповещение, ионизатор, датчик газов |
| 4 | 10А Приборная панель, реле заднего хода |
| 5 | — |
| 6 | 10А Слот ключа, зуммер LDW, разъем данных, усилитель приборов и AC, возврат питания спинки сиденья, реле спинок сидений, часы, зеркало автозатемнение, обзорная система, дисплей, телефон, спутниковое радио, DRL-реле, приборный щиток |
| 7 | 10А Стоп-сигналы, BCM, реле тормоза ICC |
| 8 | 20А Усилитель BOSE в Infiniti EX |
| 9 | 10А Слот ключа, кнопочный запуск |
| 10 | 10А Память сидений, автопозиционирование, управление сиденьем, зеркала, BCM |
| 11 | 10А Приборы, AWD-модуль, унифицированная панель, усилитель AC |
| 12 | — |
| 13 | 10А Обогрев зеркал |
| 14 | 20А Обогрев заднего стекла |
| 15 | 20А Обогрев заднего стекла |
| 16 | — |
| 17 | — |
| 18 | 15А Передняя розетка (прикуриватель Infiniti EX) |
| 19 | 10А Приборы, унифицированная панель и AC, дисплей, переключатели, AV-блок, iPod-адаптер, BCM, сонар, телефон, камера, зеркальное управление, спутниковое радио, обзорный монитор |
| 20 | 15/20A Разъем питания консоли |
| 21 | 15А Вентилятор |
| 22 | Электродвигатель вентилятора |
| Реле в салонном блоке | |
| R1 | Зажигание |
| R2 | Обогрев заднего стекла |
| R3 | Аксессуары |
| R4 | Передний вентилятор |
Предохранители 18 и 20 отвечают за прикуриватель и розетки в Infiniti EX.
Блоки предохранителей под капотом Infiniti EX
В моторном отсеке, за аккумулятором на стороне пассажира, размещено до трех блоков предохранителей и реле для Infiniti EX25, EX35, EX37.
Блок предохранителей №1 под капотом
Местоположение блока

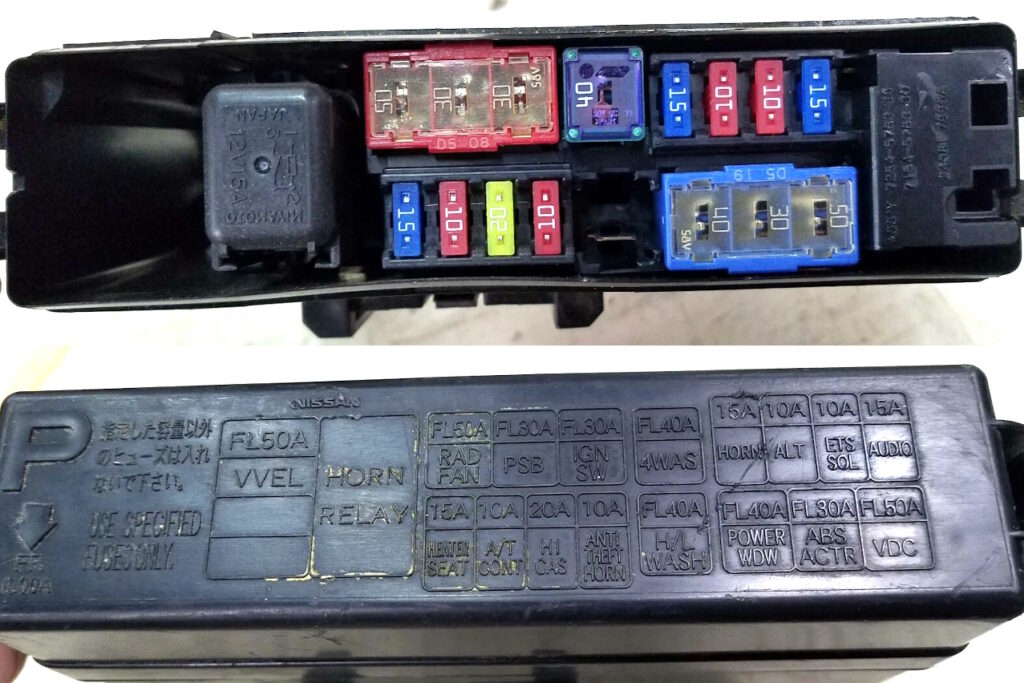

Пример фото блока

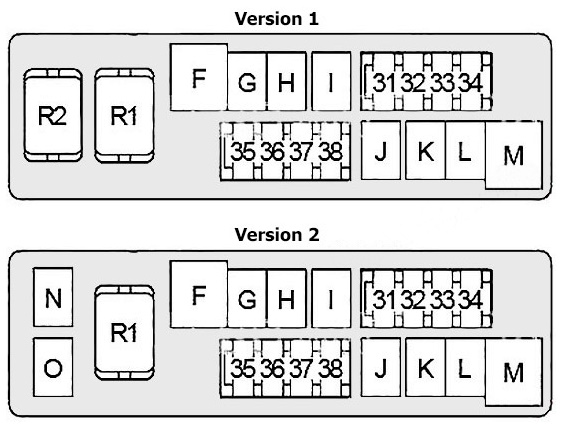

Схема блока №1 под капотом Infiniti EX
Обозначения элементов
| 31 | Реле сигнала, генератор |
| 32 | Возврат питания спинки сиденья, реле спинок (левое/правое) |
| 33 | AWD-блок |
| 34 | Аудио, AV, iPod, обзор, сабвуфер, камера, телефон, спутниковое радио |
| 35 | Реле подогрева сидений |
| 36 | TCM (управление трансмиссией) |
| 37 | Реле сигнала 2 |
| 38 | Реле сигнала 2 |
| F | Реле охлаждающего вентилятора |
| G | Реле зажигания (предохранители 2, 3, 4), IPDM |
| H | Предохранители 61, 63 |
| I | – |
| J | – |
| K | BCM, автопозиционирование, сиденье, поясница |
| L | ABS |
| M | ABS |
| N | Реле VVEL-актуатора |
| O | |
| Реле | |
| R1 | Звуковой сигнал |
| R2 | Блокировка трансмиссии |
Блок предохранителей №2 под капотом
Этот блок расположен сбоку от аккумулятора в моторном отсеке Infiniti EX.

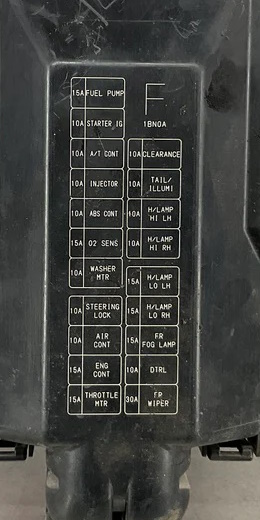

Схема на крышке блока №2
Схема блока №2
Назначение предохранителей
| 41 | 15A Реле топливного насоса |
| 42 | 10A Реле охлаждающего вентилятора |
| 43 | 10A Переключатель «Снег», TCM |
| 44 | 10A Форсунки, ECM, BCM |
| 45 | 10A ABS, ICC-датчики, рулевой датчик, рыскание, рулевое управление, AWD, тормоза, BSW, радары |
| 46 | 15A Воздух-топливо датчики, подогрев O2 |
| 47 | 10A Комбинированный переключатель |
| 48 | 10A Реле рулевой блокировки |
| 49 | 10A Реле кондиционера |
| 50 | 15A ECM-реле (VTC, конденсатор, катушки, ECM, MAF, EVAP, VTC выпуск, EVAP, VVEL) |
| 51 | 15A Реле дросселя |
| 52 | 10A Передние фонари |
| 53 | 10A Задние фонари, номерной знак, VDC, AFS, LDW, переключатели, часы, AV, освещение, управление, сонар, обзор, выключатели, подогрев сидений, зеркала, модуль крыши, аварийка, розетка, IBA, многофункционал |
| 54 | 10A Левый дальний свет |
| 55 | 10A Правый дальний свет |
| 56 | 15A Левый ближний свет |
| 57 | 15A Правый ближний свет |
| 58 | 15A 2007–2012: ПТФ-реле |
| 10A 2013–2015: ПТФ-реле | |
| 15A 2016-2017: Передние ПТФ | |
| 59 | 10A 2016-2017: DRL-реле |
| 60 | 30A Стеклоочиститель |
R2 — Реле стартера в блоке №2 под капотом Infiniti EX.
Блок предохранителей №3 (силовой)
Силовой блок высокой мощности соединен с плюсовой клеммой аккумулятора в Infiniti EX.

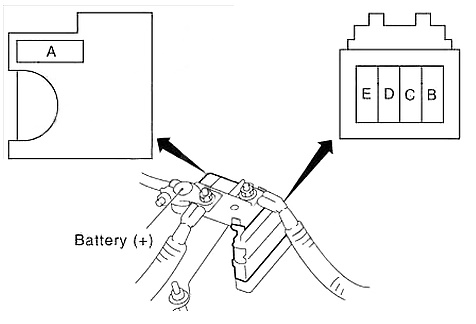

Схема силового блока
Расшифровка силовых предохранителей
- A — Генератор 140 А, предохранители B, C
- B — 100 А: F, H, I, K, L, M, 31–38
- C — Зажигание 80 А (41–47), 48, 50, 51
- D — Дальний свет 60 А (54,55), ближний (56,57), задние (52,53), 58
- E — Вспомогательное 80 А (18–20), обогрев (13–15), вентилятор (21,22), 5–7,9–11
