Hyundai Tucson (TL) третьего поколения (Хендай Туссан 3) производился в 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах. За период выпуска внедорожник Hyundai Tucson TL подвергся рестайлингу. В этой публикации представлено подробное описание предохранителей и реле для Hyundai Tucson 3 поколения, включая схемы блоков предохранителей Хендай Туссан, их точное расположение и особенности замены. Особое внимание уделим предохранителю прикуривателя в Туссан 3, а также другим ключевым элементам электрики.
Проверяйте функции предохранителей и реле по диаграммам на внутренней стороне крышки защитного отсека.
Не соответствует поколение Хендай Туссан или схемы не подходят?
Ознакомьтесь с материалами по Hyundai Tucson 1 или Hyundai Tucson 2 поколениям, включая предохранители и реле для этих моделей.

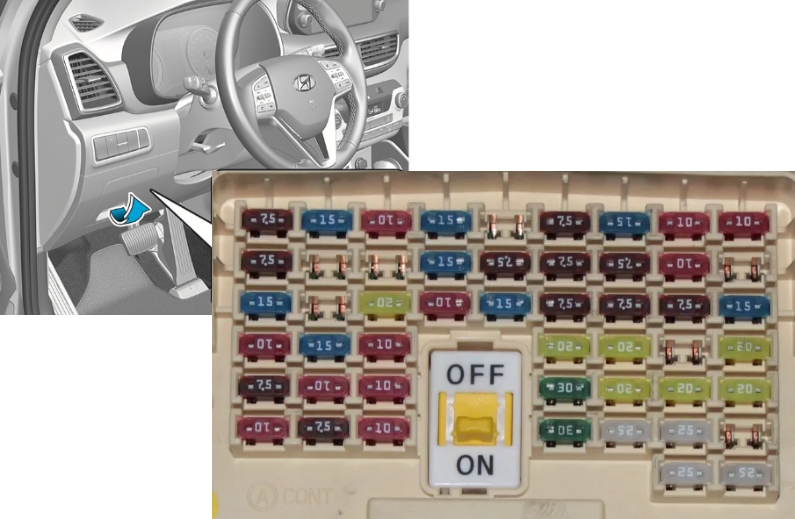

Расположение блока предохранителей в салоне
Блок предохранителей в интерьере установлен под приборной панелью со стороны водителя. Чтобы получить доступ, снимите пластиковую крышку.

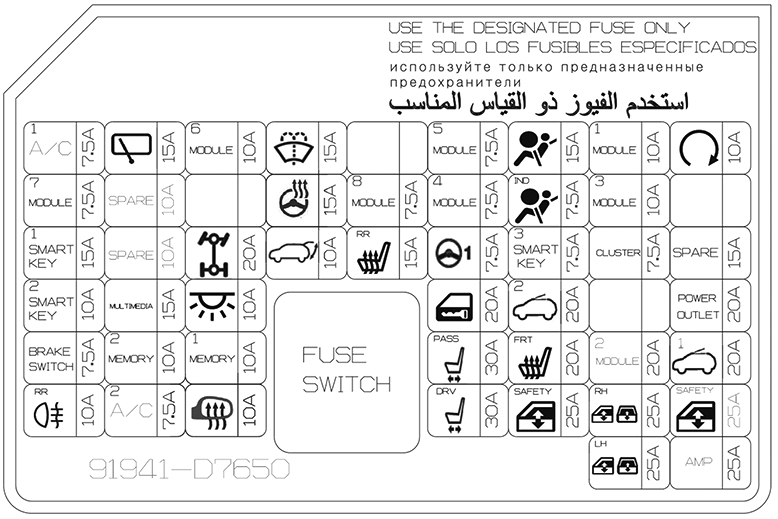

Диаграмма блока
Расшифровка предохранителей и реле
| A/CON1 | 7,5А Блок управления климат-контролем, ионизатор в приборной панели (для автоматической системы кондиционирования), узел соединения E/R (реле вентилятора охлаждения) |
| WIPER RR | 15А Реле ICM (реле заднего стеклоочистителя), мотор заднего стеклоочистителя Hyundai Tucson |
| MODULE 6 | 10А Модуль BCM, контроллер смарт-ключа в Туссан 3 |
| WASHER | 15А Многофункциональный рычаг (переключатель омывателя лобового стекла) |
| MODULE 5 | 7,5А Кнопка аварийной сигнализации, звуковой сигнал парковочного ассистента, BCM, селектор АКПП, ECM 4WD, сенсор AEB, консольные кнопки, радары слепых зон слева/справа, модуль предупреждения о смене полосы, контроллер удержания полосы |
| AIR BAG | 15А SRS-модуль, сенсор присутствия пассажира |
| MODULE 1 | 10А BCM, модуль смарт-ключа, аудиосистема, AV и навигационный блок, TMU-модуль, усилитель, электрорегулировка внешних зеркал, печатная плата (реле розетки питания) |
| START | 10А Реле ICM (сигнализация), селектор передач АКПП |
| MODULE 7 | 7,5А Контроллер вентиляции передних сидений, обогрев передних сидений, подогрев задних сидений |
| HEATED STEERING | 15А BCM, система подогрева рулевого колеса |
| MODULE 8 | 7,5А Электропривод зеркал водителя/пассажира, центральная консоль, соленоид ключа, датчик AEB |
| MODULE 4 | 7,5А Разъем OBD, климат-контроль, фары слева/справа, аудио/видео/навигация, авто-затемнение зеркала, TMU, вентиляция передних сидений, обогрев передних сидений, подогрев задних сидений |
| A/BAG IND | 7,5А Приборная панель, центральная консоль |
| MODULE3 | 10А BCM, селектор АКПП, модуль IPS (вход зажигания ON/START) |
| SMART KEY1 | 15А Контроллер смарт-ключа |
| 4WD | 20А ЭБУ полного привода |
| TAILGATE OPEN | 10А Реле открытия багажника |
| S/HEATER RR | 15А Обогрев задних сидений в Hyundai Tucson |
| MDPS | 7,5А Модуль усилителя руля MDPS |
| SMART KEY3 | 7,5А Интеллектуальный ключевой модуль, иммобилайзер |
| CLUSTER | 7,5А Панель приборов (питание IG1), подсветка селектора АКПП |
| SMART KEY2 | 10А Модуль смарт-ключа, кнопка старт/стоп, иммобилайзер |
| MULTI MEDIA | 15А Аудиоблок, AV/навигация, TMU-модуль |
| INTERIOR LAMP | 10А Зажигание III и дверной сигнализатор, лампа багажника, перчаточный ящик, верхняя консоль, косметические зеркала слева/справа, салонное освещение, задние индивидуальные лампы слева/справа |
| DOOR LOCK | 20А Реле блокировки дверей, реле разблокировки, ICM (двухрежимное реле разблокировки) |
| SUNROOF2 | 20А Панорамный люк |
| POWER OUTLET | 20А Передняя розетка и предохранитель прикуривателя Туссан 3 |
| BRAKE SWITCH | 7,5А Смарт-ключ, стоп-сигнал |
| MEMORY 2 | 10А OBD-разъем, BCM, приборы, климат, датчик света, авто-затемнение зеркала, ICM (реле зеркал) |
| P/SEAT (PASS) | 30А Пассажирское сиденье |
| S/HEATER FRT | 20А Вентиляция/обогрев передних сидений |
| SUNROOF 1 | 20А Панорамный люк крыши |
| MODULE 2 | 20А Печатная плата (предохранители ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5А Кондиционер |
| HEATED MIRROR | 10А Зеркала, климат, ECM (G4FJ) |
| P/SEAT (DRV) | 30А Водительское сиденье |
| SAFETY P/ WINDOW | 25А Защита стеклоподъемника водителя |
| P/ WINDOW RH | 25А Основной выключатель, пассажирский стеклоподъемник |
| P/ WINDOW LH | 25А Основной выключатель стеклоподъемников |
| AMP | 25А Аудиоусилитель |
Предохранители POWER OUTLET отвечают за прикуриватель и передние розетки в Хендай Туссан 3. Дополнительные розетки расположены в подкапотном блоке предохранителей.

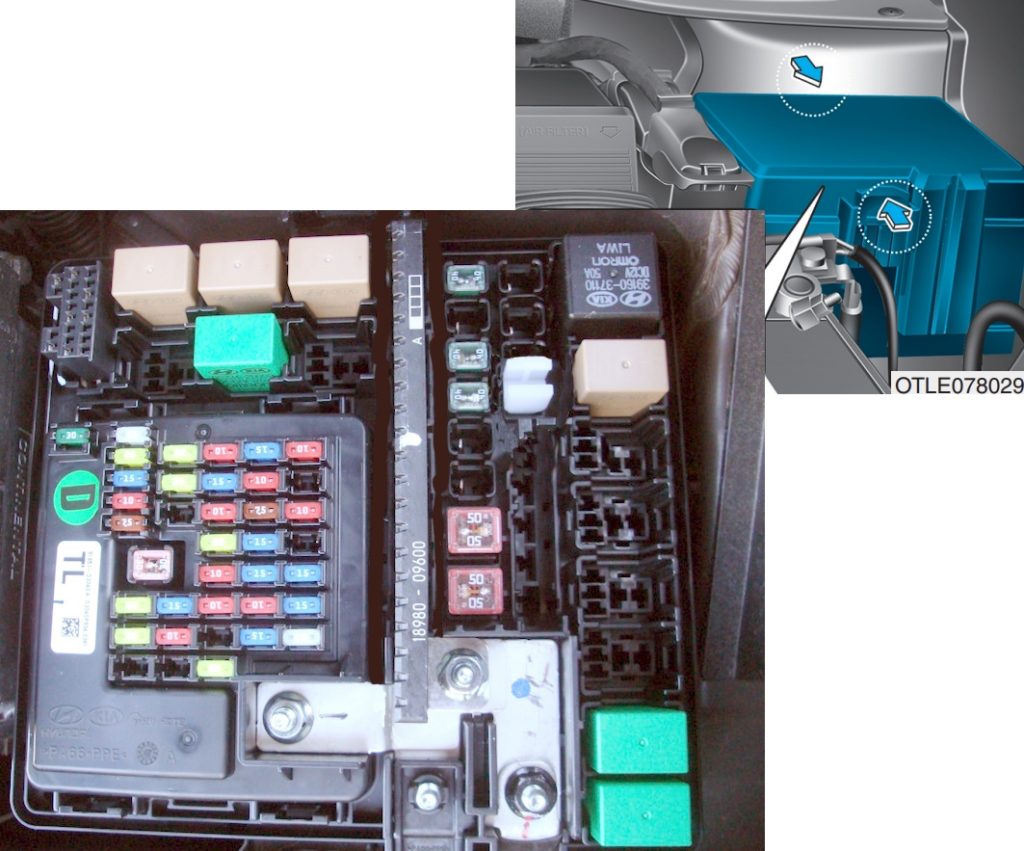

Блок предохранителей в моторном отсеке
Этот блок размещен вблизи аккумулятора под капотом Hyundai Tucson 3 поколения.

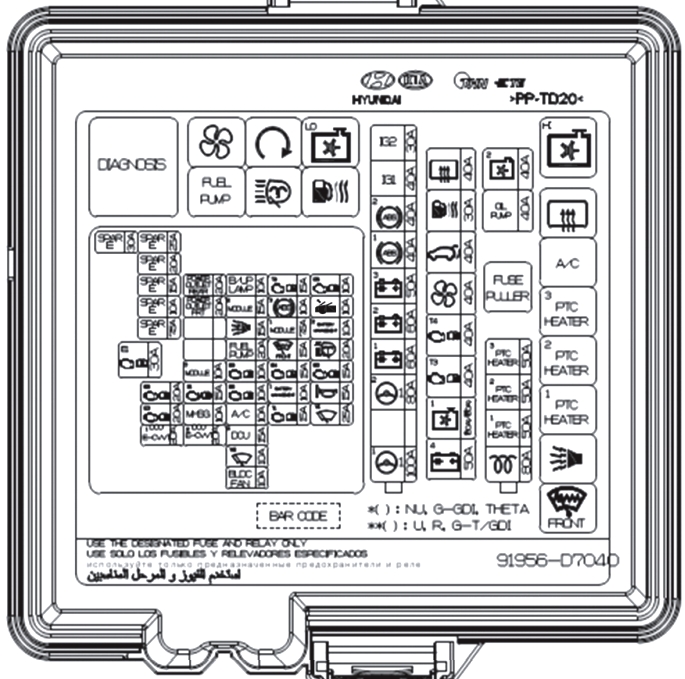

Диаграмма блока
Расшифровка
| MDPS | 80А Усилитель руля MDPS |
| B+1 | 60А Интеллектуальный блок (ARISU-LT IPS 1-4, предохранитель AMP) |
| B+2 | 60А Интеллектуальный блок (ARISU-LT IPS 5-8, предохранители SMART KEY1, SMART KEY2, BRAKE SWITCH) |
| B+3 | 50А Интеллектуальный блок (предохранители SUNROOF1, SUNROOF2, S/HEATER FRT, S/HEATER RR, SAFETY P/WINDOW, реле стеклоподъемников P/WINDOW LH/RH) |
| ABS1 | 40А ESC-модуль, диагностический разъем |
| ABS2 | 40А ESC-модуль, диагностический разъем |
| IG1 | 40А Зажигание (без смарт-ключа), плата (PDM IG1/ACC с смарт-ключом) |
| IG2 | 30А Стартер, зажигание (без смарт-ключа), плата (PDM IG2 с смарт-ключом) |
| B+4 | 50А Интеллектуальный блок (предохранители MODULE8, 4WD, P/SEAT DRV/PASS, TAILGATE OPEN, DOOR LOCK, интерьерная лампа, мультимедиа, MEMORY 2, защита от утечки) |
| COOLING FAN1 | 40А [G4NC] Реле высокого вентилятора охлаждения |
| COOLING FAN1 | 50А [G4FJ] Реле высокого вентилятора охлаждения |
| TCU3 | 40А [G4FJ — 7DCT] TCM |
| TCU4 | 40А [G4FJ — 7DCT] TCM |
| BLOWER | 40А Реле вентилятора печки |
| POWER TAILGATE | 40А Электропривод багажника |
| REAR HEATED | 40А Реле обогрева заднего стекла |
| WIPER FRT1 | 25А Зажигание (без смарт-ключа), PDM IG2 (с смарт-ключом) |
| TCU1 | 15А [G4FJ] TCM (7DCT) |
| WIPER FRT2 | 10А BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| HORN | 15А Реле клаксона |
| BATTERY MANG | 10А Сенсор аккумулятора |
| SENSOR2 | 10А [G4NC] Масляные клапаны 1/2, датчики распредвала 1/2, EVAP-продувка, впускной клапан, адсорбер, реле бензонасоса |
| SENSOR1 | 15А [G4NC] PCM, лямбда-зонды (верх/низ) |
| ECU2 | 20А Катушки зажигания 1-4, конденсатор (G4NC) |
| ECU5 | 15А PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15А PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10А [G4NC] E/R (реле высокого вентилятора) |
| DEICER | 15А Обогрев лобового стекла, E/R (реле деайсера) |
| FUEL PUMP1 | 20А Реле топливного насоса |
| MODULE1 | 7,5А Адаптивные фары |
| B/ALARM HORN | 10А Реле охранного сигнала |
| ABS3 | 10А ESC-модуль |
| MODULE2 | 10А Насос |
| POWER OUTLER FRT | 20А Передняя розетка и прикуриватель в Туксон 3 |
| ECU6 | 10А PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15А [АКПП] Селектор АКПП, БУТ, рычаг селектора [МКПП] Фонари заднего хода |
| B/UP LAMP | 10А Селектор трансмиссии, авто-зеркало, задние фонари слева/справа, БУТ, задний ход, MTS E-Call, IPS-блок |
| POWER OUTLER REAR | 20А Задняя розетка питания |
Дополнительные розетки и USB-порты в Hyundai Tucson 3 защищены предохранителями POWER OUTLET в подкапотном блоке.
Кроме того, на положительном клемме АКБ установлен основной силовой предохранитель в форме предохранительной вставки номиналом 200А для защиты всей электрической системы Туссан 3 поколения.
