Минивэн Hyundai Trajet дебютировал в 1999 году. Период выпуска: 2000–2007 годы, включая этапы рестайлинга. В этой статье мы подробно разберём блоки предохранителей и реле Hyundai Trajet с иллюстрациями, схемами распиновки и фото. Особо отметим предохранитель для прикуривателя, схему блоков предохранителей Хендай Траджет и ключевые элементы электрики авто.
Конфигурация блоков может варьироваться. Рекомендуем проверять маркировку на схемах с обратной стороны крышки блока предохранителей Hyundai Trajet.
Блок в салоне
Местоположение: нижняя секция торпедо, за крышкой у водительского сиденья. Распиновка предохранителей Хендай Траджет для салонного блока.

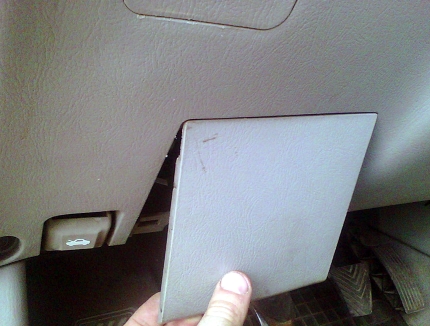

Фото — пример блока предохранителей Hyundai Trajet в салоне

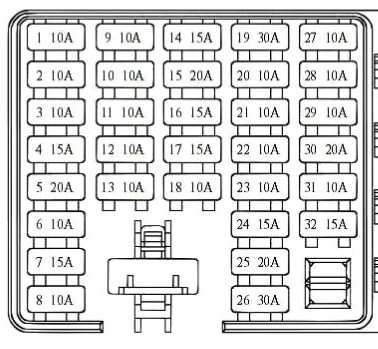

Схема предохранителей и реле Хендай Траджет
Распиновка и назначение
| 1 | 10А Иммобилайзер, приборная панель, верхняя подсветка, ECM, датчик расхода воздуха, контроль уровня масла |
| 2 | 10А Комбинация приборов |
| 3 | 10А Аварийная сигнализация |
| 4 | 15А Система SRS |
| 5 | 20А Дополнительная розетка |
| 6 | 10А Аудиосистема, зеркала и их складывание |
| 7 | 15А Прикуриватель |
| 8 | 10А Натяжитель ремней безопасности |
| 9 | 10А Климат-контроль, зеркала и складывание |
| 10 | 10А Управление кондиционером |
| 11 | 10А Автоматические фары, TCM, импульсы АКПП, задний ход, селектор передач |
| 12 | 10А Кондиционер, аудио, потолочная подсветка |
| 13 | 10А Салонное освещение, приборы |
| 14 | 15А Центральный замок |
| 15 | 20А Усилитель динамиков |
| 16 | 15А Солнцезащитный люк, верхняя подсветка |
| 17 | 15А Иммобилайзер, лючок бака |
| 18 | 10А Задний туман |
| 19 | 30А Обогреватель, предохранитель 9 |
| 20 | 10А Короткое замыкание B, освещение, задний туман, внешние лампы |
| 21 | 10А А/С, люк, датчик осадков |
| 22 | 15А Задний кондиционер |
| 23 | 10А Реле аварии, диагностика, OBD |
| 24 | 15А Стоп-сигналы |
| 25 | 20А Передние дворники, омыватель, датчик дождя |
| 26 | 30А Зажигание, ABS, реле ECM |
| 27 | 10А Сигнализация, круиз, селектор КПП, стартер, ECM, PCM |
| 28 | 10А Фары, номерной знак, внешние огни |
| 29 | 10А Стопы, круиз, дворники, фильтр топлива |
| 30 | 20А Обогрев сидений |
| 31 | 10А AQS, корректор фар, ближний свет, ДХО |
| 32 | 15А Задние дворники, омыватель |
Предохранитель прикуривателя в Hyundai Trajet — C/LIGHTER, 15А, позиция 7. Распиновка блоков предохранителей Хендай Траджет поможет быстро найти нужный элемент.

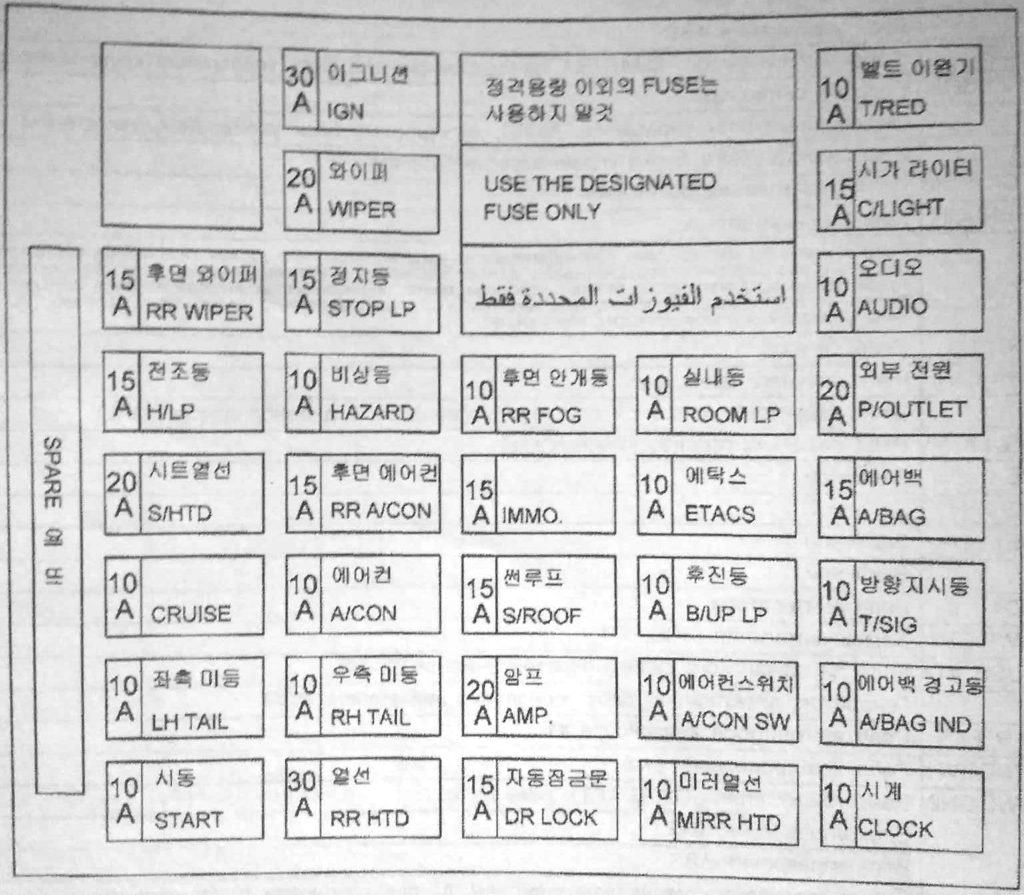

Схема с крышки салонного блока предохранителей

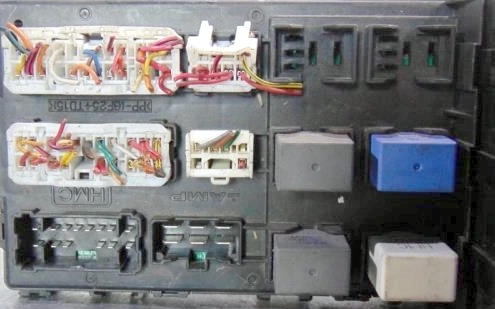

Реле в салонном блоке Hyundai Trajet
- R1 — Реле подъёма стёкол
- R2 — Реле обогрева
На задней панели блока могут монтироваться дополнительные реле: для дверей, фар и других систем предохранителей Хендай Траджет.
Блоки под капотом Hyundai Trajet
Основной блок предохранителей

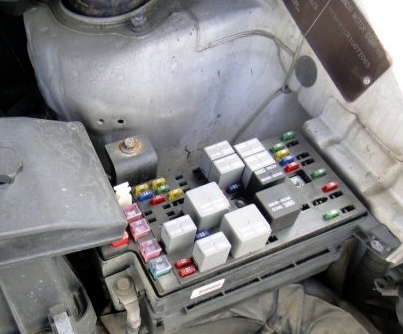

Расположен слева в моторном отсеке, около аккумуляторной батареи. Схема блоков предохранителей Хендай Траджет под капотом.

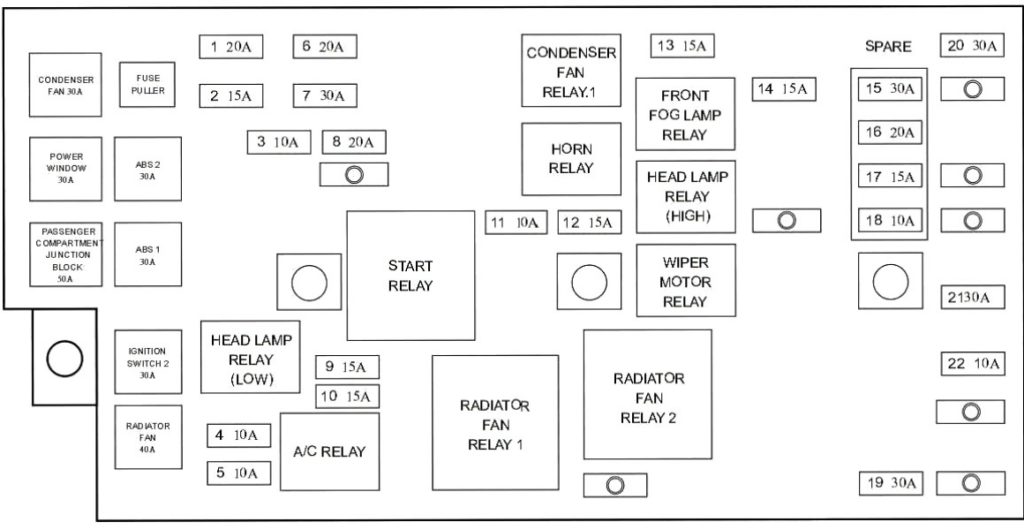

Схема распиновки
Назначение предохранителей
| 1 FUEL PUMP | 20А Реле бензонасоса |
| 2 HEAD LAMP (LOW) | 15А Ближний свет фар |
| 3 ABS | 10А Блок ABS |
| 4 INJECTOR | 10А Форсунки, SMATRA, стопы |
| 5 A/С COMPRESSOR | 10А Компрессор кондиционера |
| 6 ATM | 20А АКПП, TCM |
| 7 MAIN | 30А Основное реле двигателя |
| 8 IGNITION COIL | 20А Датчики зажигания, катушки |
| 9 OXYGEN SENSOR | 15А Лямбда-зонд |
| 10А EGR | 15А Насос топлива, свечи накаливания, датчики ВВТ/КВТ, EGR-клапан, purge valve |
| 11 HORN | 10А Клаксон |
| 12 HEAD LAMP (HIGH) | 15А Дальний свет |
| 13 DRL | 15А Дневные огни, сирена |
| 14 FRONT FOG LAMP | 15А Передние ПТФ |
| 14 FRONT FOG LAMP | 15А Передние ПТФ |
| 15 SPARE | 30А Резерв |
| 16 SPARE | 20А Резерв |
| 17 SPARE | 15А Резерв |
| 18 SPARE | 10А Резерв |
| 19 BLOWER | 30А Вентилятор печки |
| 20 IGNITION SWITCH 1 | 30А Зажигание (ACC, IG1) |
| 21 PASSENGER COMPARTMENT JUNCTION BLOCK 1 | 30А Салонный блок (22-24) |
| 22 ECM | 10А Генератор, ECM, TCM |
| CONDENSER FAN | 30А Вентилятор конденсора №1 |
| POWER WINDOW | 30А Электростёкла |
| IGNITION SWITCH 2 | 30А Зажигание (IG2, START), стартер |
| ABS 1 | 30А ABS-модуль |
| ABS 2 | 30А ABS-модуль |
| PASSENGER COMPARTMENT JUNCTION BLOCK 2 | 50А Салонный блок (A, 12-19, задние огни) |
| RADIATOR FAN | 40А Вентилятор радиатора |
Вспомогательный блок
Применяется на версиях с дизелем. Дополнительная распиновка предохранителей Хендай Траджет для дизельных моторов.

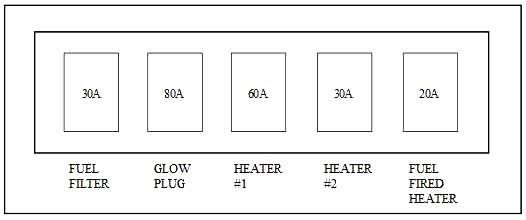

Схема
Распиновка элементов
- Fuel filter — 30A Фильтр топлива
- Glow — 80A Свечи накаливания
- Heater 1 — 60A Доп. обогреватель
- Heater 2 — 60A Доп. обогреватель
- Fuel fired heater — 20A Обогрев топлива
В зависимости от оснащения, под капотом может быть установлен дополнительный блок с реле для Hyundai Trajet.
Если у вас есть дополнения по предохранителям Хендай Траджет, оставляйте в комментариях.
