Hyundai Terracan — это надежный внедорожник, производившийся в период с 2001 по 2007 год, включая модели 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годов выпуска. Доступны варианты с 5-местным и 7-местным салоном. Особой популярностью пользуются дизельные моторы объемом 2,5 л и 2,9 л, а также бензиновый агрегат 3,5 л. В данной статье мы подробно разберем предохранители и реле Hyundai Terracan: их схемы, фото блоков, точное расположение в автомобиле. Особое внимание уделим предохранителю прикуривателя и розетки для лучшей диагностики электрики Terracan.
Количество компонентов в блоках может варьироваться по сравнению с приведенными данными. Рекомендуем сверяться с оригинальными схемами вашего Hyundai Terracan.
Расположение блоков предохранителей и реле в салоне
Основной блок предохранителей в салоне

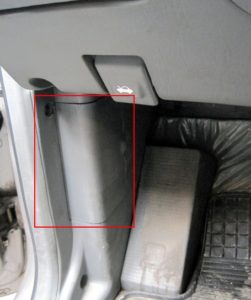

Блок предохранителей салона Hyundai Terracan размещен на левой стороне приборной панели, под защитной крышкой на стойке.

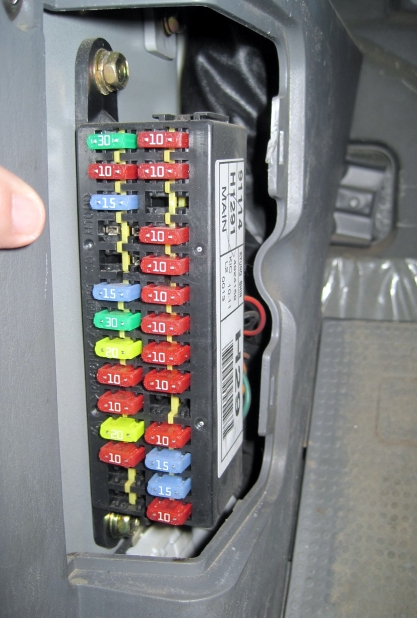

Фото — пример расположения блока предохранителей
Схема блока предохранителей салона Hyundai Terracan
Расшифровка предохранителей салона
| 1 | 30А Реле обогревателя |
| 2 | 10А Реле аварийной сигнализации, аварийный выключатель |
| 3 | 15А Выключатель стоп-сигнала |
| 4 | 20А Модуль управления TOD, EST |
| 5 | 10А Резерв |
| 6 | 15А Контроллер люка на крыше |
| 7 | 30А Реле вентилятора |
| 8 | 20А Замки двери с электроприводом |
| 9 | 10А Реле заднего противотуманного фонаря |
| 10 | 10А Аудио, лампа карты |
| 11 | 20А Прикуриватель, реле розетки, розетка ACC |
| 12 | 10А Переключатель внешнего зеркала с питанием |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 10А Переключатель кондиционера |
| 16 | 10А Левое / правое наружное зеркало и обогреватель |
| 17 | Резерв |
| 18 | 10А TCM, ECM (COVEC-F), TCCS (TOD, EST), иммобилайзер |
| 19 | 10А Переключатель фонарей заднего хода, внутреннее зеркало заднего вида, переключатель диапазонов коробки передач |
| 20 | 10А Переключатель опасности |
| 21 | 10А Комбинация приборов, ETACM, датчик скорости автомобиля, модуль управления DRL |
| 22 | 10А Воздушная подушка |
| 23 | 10А Индикатор подушки безопасности |
| 24 | Резерв |
| 25 | 10А Вентилятор и кондиционер, ETACM, реле обогревателя |
| 26 | 15А Подогрев сиденья |
| 27 | 15А Люк, задний стеклоочиститель и омыватель, переключатель круиз-контроля, реле нерегулируемого заднего стеклоочистителя |
| 28 | 10А Пусковое реле, реле охранной сигнализации |
Предохранитель прикуривателя в Hyundai Terracan — это номер 11 номиналом 20А. Реле розетки прикуривателя расположено в блоке под капотом для удобства ремонта электрики.
Блок реле в салоне

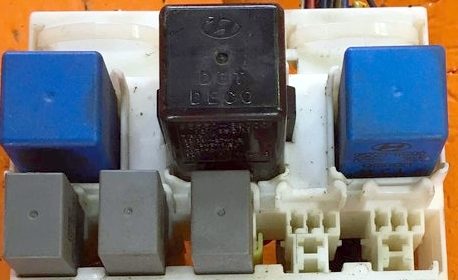

Блок реле в салоне Terracan установлен рядом с основным блоком предохранителей, под приборной панелью.

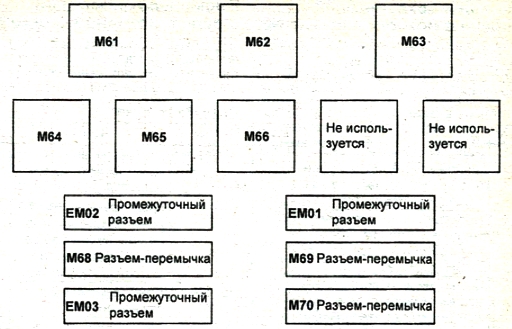

Схема блока реле салона Hyundai Terracan
Расшифровка реле
- М61 — Реле обогрева заднего стекла и зеркал
- М62 — Реле указателей поворотов
- М63 — Реле электропривода стеклоподъемников
- М64 — Реле блокировки замков дверей
- М65 — Реле разблокировки замков дверей
- М66 — Реле задних противотуманных фар

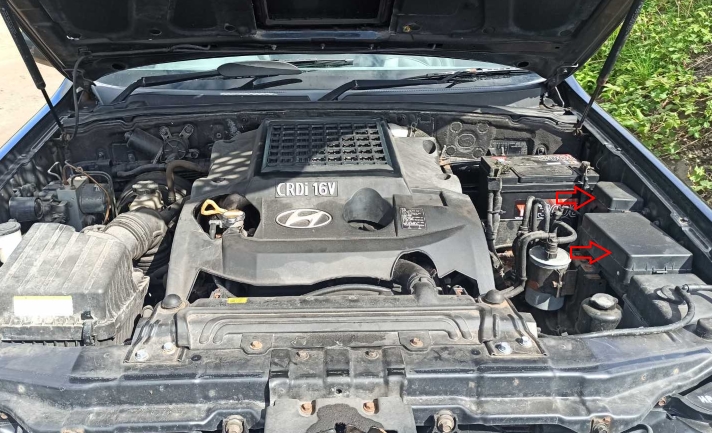

Блоки предохранителей и реле под капотом Hyundai Terracan
В моторном отсеке Hyundai Terracan установлено два блока с предохранителями и реле. Они могут быть размещены близко друг к другу или в противоположных углах подкапотного пространства для оптимальной защиты электрики дизельных и бензиновых версий.
Блок 1 под капотом

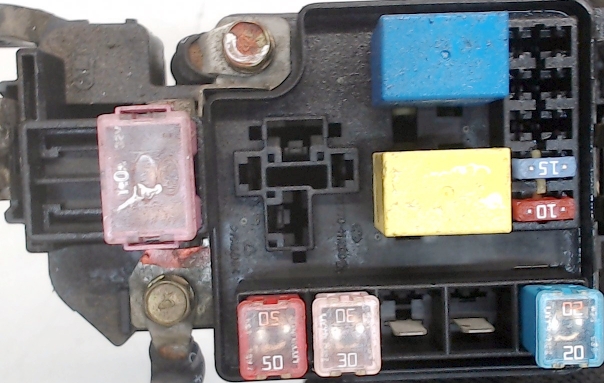

Фото — пример блока 1

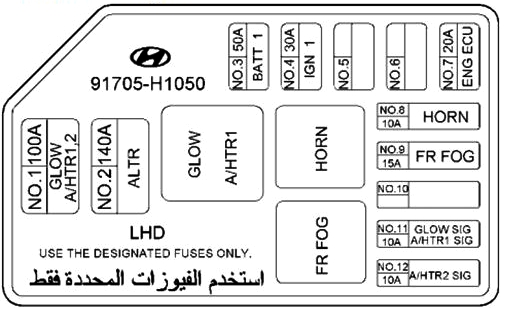

Схема блока 1 под капотом
Назначение предохранителей блока 1
| 1 | 100А Реле накаливания (COVEC-F / EGR), реле нагревателя воздуха (дизельный двигатель) |
| 2 | 120А (ДИЗЕЛЬ) Блок реле и предохранителей в моторном отсеке №2, |
| 2 | 140А (БЕНЗИН) Генератор |
| 3 | 50А Блок предохранителей на внутренней панели (предохранители 1,2,3,4,5) |
| 3 | 50А Блок реле и предохранителей в моторном отсеке №1 (предохранитель 8,9) |
| 3 | 50А Модуль управления подогревателем топлива (COVEC-F / EGR) |
| 4 | 30А Генератор, Замок зажигания |
| 5 | Генератор |
| 6 | Генератор |
| 7 | 20А Реле управления двигателем (дизельный двигатель), главное реле управления (бензиновый двигатель) |
| 8 | 10А Реле звукового сигнала |
| 9 | 15А Реле передних противотуманных фар |
| 10 | Резерв |
| 11 | 10А ECM (дизельный двигатель), блок управления EGR |
| 12 | 10А ECM (дизельный двигатель) |
- Glow — реле свечей накала
- Horn — реле сигнала
- Fr Fog — реле передних противотуманных фонарей
Блок 2 под капотом

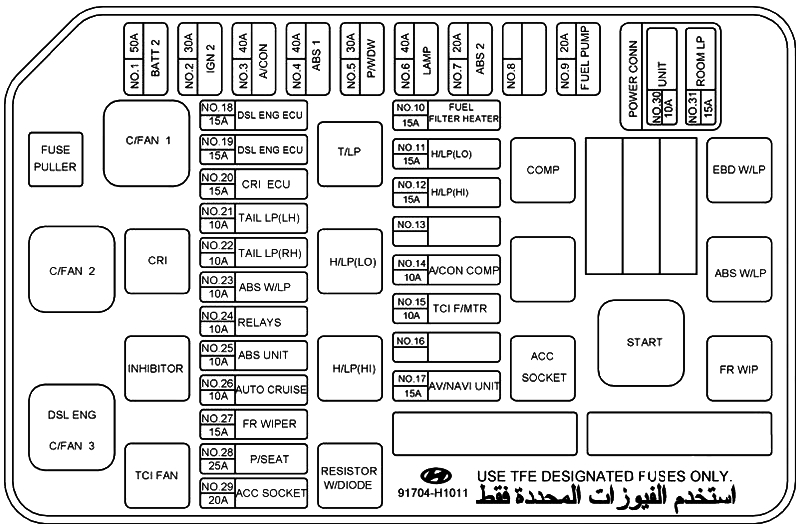

Схема блока 2 под капотом Terracan
Обозначение предохранителей блока 2
| 1 | 50А Разъем питания (A, B), предохранитель и реле №2 в моторном отсеке (предохранитель 28,29), блок предохранителей внутренней панели (предохранители 6,7,8, 9) |
| 2 | 30А Пусковое реле, замок зажигания |
| 3 | 40А Реле вентилятора конденсатора, блок предохранителей и реле в моторном отсеке №2 (предохранители 14,15) |
| 4 | 40А Модуль управления ABS |
| 5 | 30А Реле стеклоподъемника |
| 6 | 40А Реле заднего фонаря, блок предохранителей и реле в моторном отсеке №2 (предохранитель 11,12) |
| 7 | 20А Модуль управления ABS |
| 8 | Резерв |
| 9 | 20А Реле топливного насоса, ЕСМ, датчик отказа зажигания |
| 10 | 15А Подогреватель топлива и датчик (дизельный двигатель) |
| 11 | 15А Фара (ближний свет) |
| 12 | 15А Фара (дальний свет) |
| 13 | Резерв |
| 14 | 10А Реле компрессора кондиционера, тройной переключатель |
| 15 | 10А Реле вентилятора TCI (COVEC-F / EGR) |
| 16 | Резерв |
| 17 | Резерв |
| 18 | 15А ECM (дизельный двигатель) |
| 19 | 15А ECM (дизельный двигатель) |
| 20 | 15А ЕСМ (дизельный двигатель), реле воздухонагревателя (дизельный двигатель), соленоид системы рециркуляции ОГ (дизельный двигатель) |
| 21 | 10А Освещение, Комбинированная Лампа |
| 22 | 10А Лицензионный фонарь, комбинированный фонарь |
| 23 | 10А Блок управления ABS, реле ABS, реле EBD |
| 24 | 10А ЕСМ (дизельный двигатель), реле фар, реле вентилятора конденсатора (бензин / COVEC-F), электромагнитный клапан рециркуляции ОГ (COVEC-F) |
| 25 | 10А Модуль управления ABS |
| 26 | 10А Модуль круиз-контроля |
| 27 | 15А Передний дворник и омыватель |
| 28 | 25А Переключатель сиденья с электроприводом |
| 29 | 20А Реле розетки |
| 30 | 10А A / CON, TCM, ETACM, разъем канала передачи данных, сирена, модуль управления иммобилайзером |
| 31 | 15А Лампа салона, лампа карты, аудиосистема, комбинация приборов, сигнальная лампа передней двери |
- Start — реле стартера
- Acc socket — реле прикуривателей
- Fr wip — реле переднего очистителя
- ABS — реле АБС
- H/lp — реле фар
- C/fan — реле вентилятора кондиционера
Если у вас есть дополнения по предохранителям и реле Hyundai Terracan, поделитесь в комментариях.
