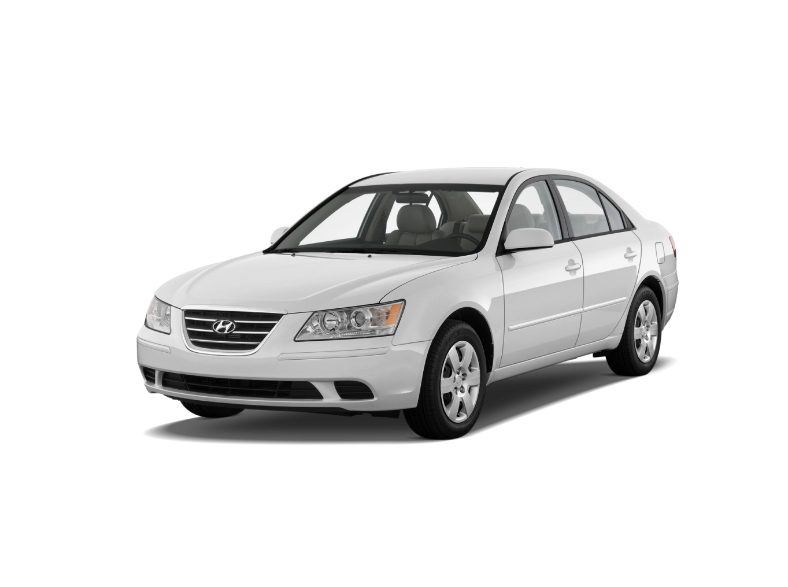

Hyundai Sonata NF — это пятое поколение известной модели Sonata от корейского производителя. Автомобиль выпускался в период с 2005 по 2009 год, включая рестайлинговые версии. В этой статье вы получите подробное руководство по предохранителям и реле Hyundai Sonata NF: схемы расположения блоков, описания и расшифровки, с особым вниманием к предохранителю прикуривателя в Hyundai Sonata NF.
Схемы блоков предохранителей Hyundai Sonata NF могут варьироваться в зависимости от комплектации. Всегда проверяйте соответствие с вашей сервисной документацией.
Блок предохранителей в салоне Sonata NF

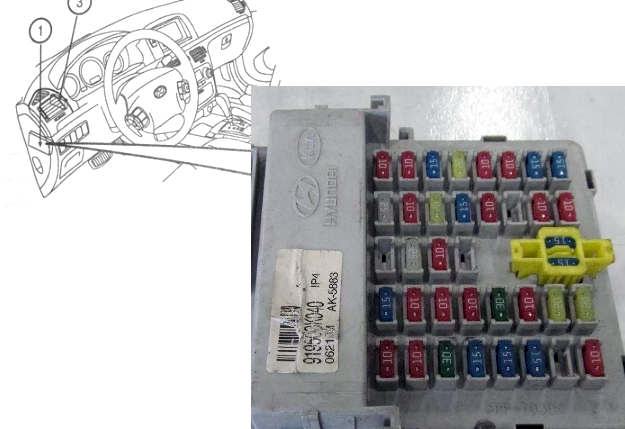

Этот блок размещён на конце приборной панели, скрыт за защитной панелью (1). Под отметкой (3) указан встроенный модуль реле для Hyundai Sonata NF.

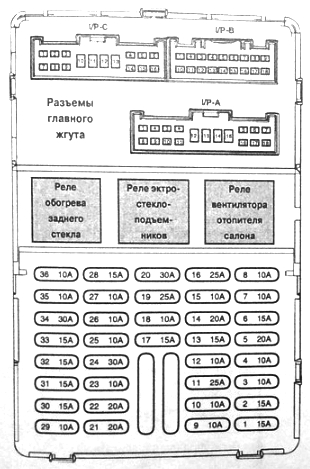

Схема блока предохранителей в салоне Hyundai Sonata NF
Расшифровка предохранителей
| 1 | 15А Резерв |
| 2 | 15А Переключатель подогрева сидений в Hyundai Sonata NF |
| 3 | 10А BCM (модуль управления кузовом), управление люком, электрохромное зеркало |
| 4 | 10А ESC-модуль, реле основного вентилятора, датчик влажности |
| 5 | 25А Предохранитель прикуривателя Sonata NF |
| 6 | 10А Резерв |
| 7 | 10А Освещение: правый фонарь номера, задний комбинированный фонарь, фара, подсветка перчаточного ящика |
| 8 | 10А Реле передних противотуманок, левый фонарь номера, задний комбинированный фонарь, фара |
| 9 | 10А Омыватель фар, мотор афджустера правой фары |
| 10 | 10А DRL-блок, реле фар, AQS-датчик, мотор левый афджустер фары |
| 11 | 25А Стеклоочиститель и омыватель лобового стекла |
| 12 | 10А Кондиционерный блок управления |
| 13 | 15А SRS-блок, отключатель пассажирской подушки |
| 14 | 20А Передняя и задняя розетки для аксессуаров |
| 15 | 10А Часы, аудиосистема, блокировка АКПП, электронаружные зеркала с подогревом и складыванием |
| 16 | 25А Модуль шторок безопасности |
| 17 | 15А Резерв |
| 18 | 10А Блокировка АКПП |
| 19 | 20А Основной выключатель стеклоподъёмников, левый задний стеклоподъёмник |
| 20 | 30А Основной и правый переключатели стеклоподъёмников |
| 21 | 20А Аудиоусилитель |
| 22 | 20А Реле блокировки и разблокировки дверей |
| 23 | 10А Аварийная сигнализация, её реле |
| 24 | 30А Электрорегулировка сиденья (для RHD) |
| 25 | 10А Панель приборов |
| 26 | 10А Кнопка аварийки |
| 27 | 10А BCM, комбинация приборов, датчик рыскания, ESC-переключатель |
| 28 | 15А Блок подвески |
| 29 | 10А Реле сигнализации |
| 30 | 15А Резерв |
| 31 | 15А Реле задней противотуманки |
| 32 | 15А Реле багажника, замки топливного лючка и багажника |
| 33 | 15А Резерв |
| 34 | 30А Электрорегулировка сиденья |
| 35 | 10А Спортивный режим, соленоид ключа |
| 36 | 10А Кондиционер, наружные зеркала и их моторы складывания |
Предохранитель прикуривателя в Hyundai Sonata NF — это номер 5 на 25А.

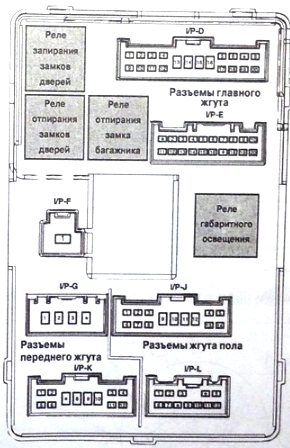

На задней панели блока могут быть установлены дополнительные реле для Sonata NF.
- Реле запирания центрального замка
- Реле отпирания центрального замка
- Реле замка багажника или задней двери
- Реле габаритных огней
Блоки предохранителей под капотом Sonata NF

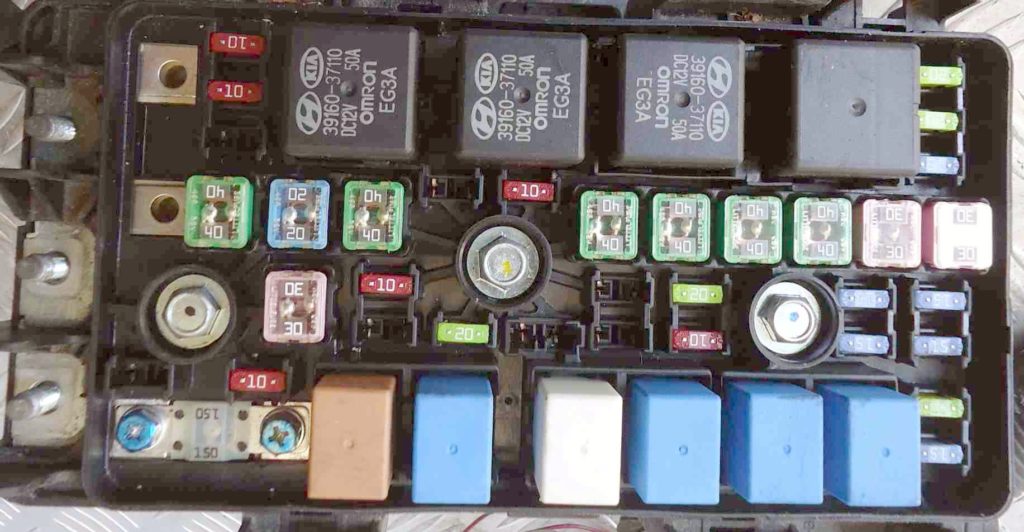

Основной блок подкапотного пространства
Расположен слева в моторном отсеке Hyundai Sonata NF, около аккумуляторной батареи.

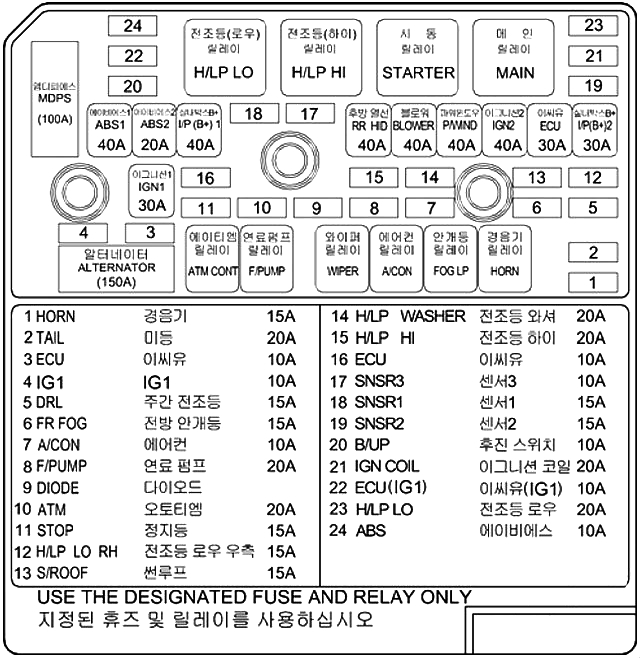

Схема основного блока под капотом
Описание предохранителей и реле
| 1 | 15А HORN — реле клаксона |
| 2 | 20А TAIL — реле задних габаритов |
| 3 | 10А ECU — PCM (блок управления двигателем) |
| 4 | 10А IG1 — управление мотором |
| 5 | 15А DRL — реле сирены, блок ДХО |
| 6 | 15А FR FOG — реле передних противотуманных фар |
| 7 | 10А A/CON — реле системы кондиционирования |
| 8 | 20А F/PUMP — реле бензонасоса |
| 9 | DIODE |
| 10 | 20А ATM — реле АКПП |
| 11 | 15А STOP — реле стоп-сигналов |
| 12 | 15А H/LP LO RH — правая фара ближнего света |
| 13 | 15А S/ROOF — управление люком |
| 14 | 20А H/LP WASHER — мотор омывателя фар |
| 15 | 20А H/LP HI — реле дальнего света фар |
| 16 | 10А ECU |
| 17 | 10А SNSR.3 — лямбда-зонд, реле топливного насоса |
| 18 | 15А SNSR.1 — MAF, датчики коленвала/распредвала, масляный клапан, SMATRA |
| 19 | 15А SNSR.2 — реле кондиционера, вентилятора охлаждения, инжекторы |
| 20 | 10А B/UP — задний ход, датчик скорости, генератор импульсов |
| 21 | 20А IGN COIL — катушки зажигания, конденсатор |
| 22 | 10А ECU (IG1) — PCM |
| 23 | 20А H/LP LO — реле ближнего света фар |
| 24 | 10А ABS — ABS/ESC-модуль, диагностический разъём |

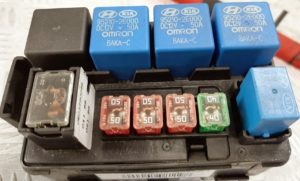

Дополнительный блок для дизельных версий
Монтируется справа в подкапотном пространстве на моделях Hyundai Sonata NF с дизельным двигателем.
Схема дополнительного блока
Расшифровка элементов
| 1 | Реле свечей накаливания |
| 2 | Резерв |
| 3 | Резерв |
| 4 | Резерв |
| 5 | Реле подогрева топливного фильтра |
| F1 | 80А Свечи накаливания |
| F2 | 50А Впускной нагреватель (отопитель) |
| F3 | 50А Впускной нагреватель (отопитель) |
| F4 | 50А Впускной нагреватель (отопитель) |
| F5 | 40А Подогрев топливного фильтра |
Если у вас есть дополнения по предохранителям и реле Hyundai Sonata NF, оставляйте отзывы в комментариях.
