Hyundai Matrix — это компактный минивэн, который в ряде стран продается под названием Hyundai Lavita. Модель оснащалась бензиновыми моторами объемом 1.5, 1.6, 1.8 л. Производство велось в период с 2001 по 2010 год, включая 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годы. За эти годы автомобиль претерпел два рестайлинга. В этой статье мы подробно разберем предохранители и реле Hyundai Matrix, включая схемы блоков предохранителей, фото расположения блоков, особое внимание уделим предохранителю прикуривателя, а также покажем, где находятся все электронные блоки управления в Hyundai Matrix.
В зависимости от года выпуска и региона комплектации блоки предохранителей и реле могут отличаться. Рекомендуем проверять назначение по схемам на внутренней стороне крышки блока предохранителей Hyundai Matrix.
Блоки управления

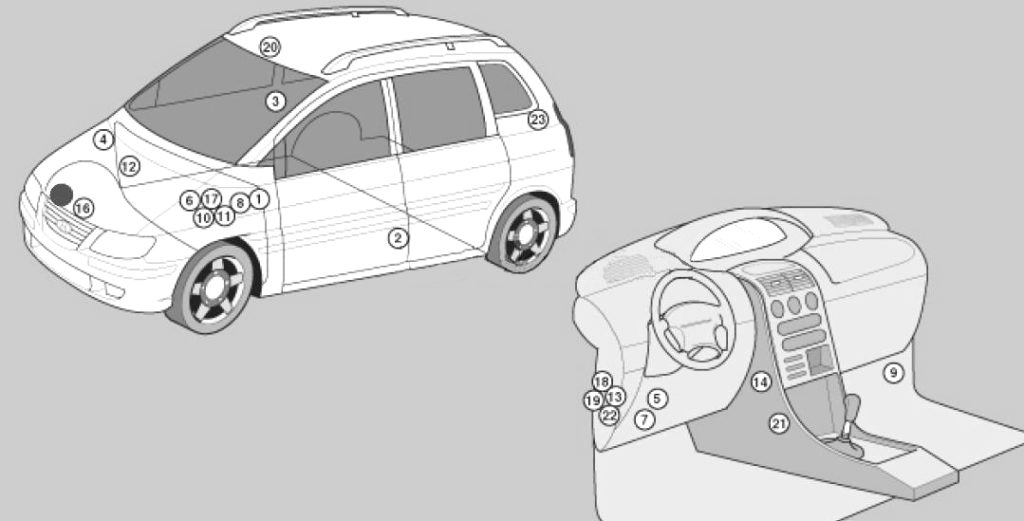

Общая схема расположения электронных блоков управления в Hyundai Matrix
Назначение
| 1 | Электронный блок управления ABS |
| 2 | Боковой датчик удара, левый — Центральная стойка |
| 3 | Боковой датчик удара, правый — Центральная стойка |
| 4 | Сирена противоугонной системы — перегородка |
| 5 | Звуковой предупреждающий сигнал/ зуммер — за блоком предохранителей /реле приборной панели |
| 6 | Аккумуляторная батарея |
| 7 | Диагностический разъем (DLC) — под приборной панелью |
| 8 | Блок управления системой освещения в дневное время — внутренняя часть крыла |
| 9 | Электронный блок управления двигателем- нижняя защитная панель |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 (Дизель) |
| 12 | Блок предохранителей /реле, моторный отсек З (Дизель) |
| 13 | Блок предохранителей /реле, приборная панель |
| 14 | Резистор электродвигателя вентилятора отопителя — рядом с электродвигателем вентилятора отопителя |
| 15 | Звуковой сигнал (верхний) |
| 16 | Звуковой сигнал (нижний) |
| 17 | Инерционный выключатель отсечки подачи топлива — за аккумуляторной батареей |
| 18 | Блок управления иммобилайзером -за блоком предохранителей /реле приборной панели |
| 19 | Многофункциональный блок управления-за блоком предохранителей /реле приборной панели — функции противоугонная система, центральный замок, обогреватель заднего стекла, зуммер наличия ключа в замке зажигания, лампы освещения салона /задержка выключения, система предупреждения о не пристёгнутом ремне безопасности, очиститель /омыватель лобового стекла |
| 20 | Реле электропривода люка — на потолочной панели |
| 21 | Электронный блок управления SRS- под центральной консолью |
| 22 | Электронный блок управления КПП — АКПП — за приборной панелью, слева |
| 23 | Реле очистителя заднего стекла — левая часть багажного отделения |
Блок в салоне Хендай Матрикс

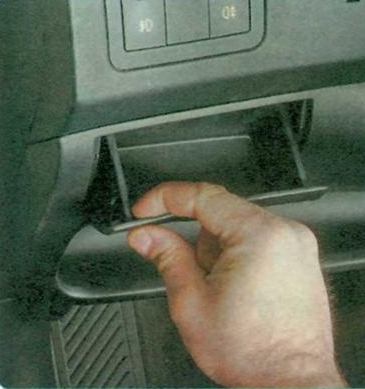

Блок предохранителей и реле в салоне Hyundai Matrix расположен в нижней части торпедо. Чтобы получить доступ, снимите защитную крышку блока предохранителей.
Фото — схема блока предохранителей в салоне

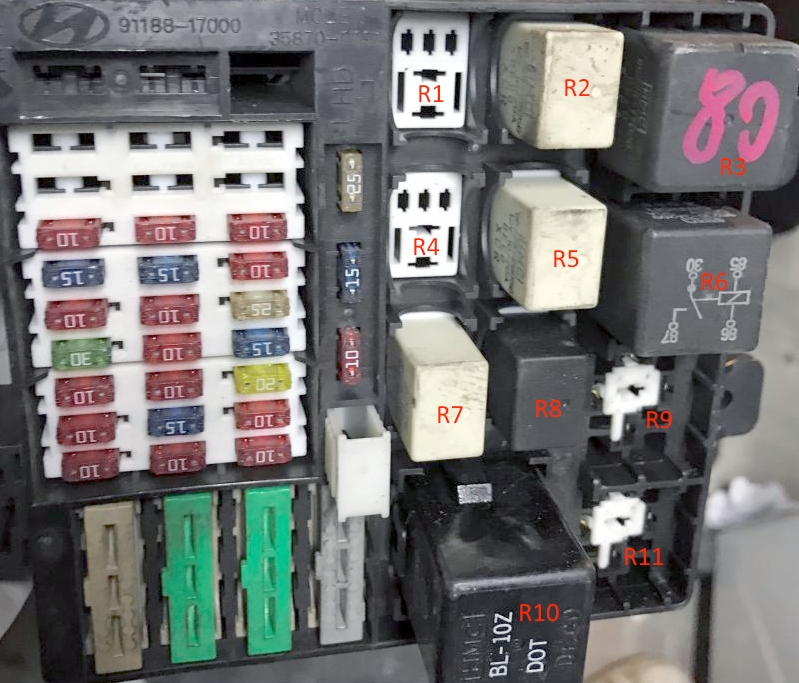

Описание реле в салоне Hyundai Matrix
- Резерв
- Реле центрального замка (разблокировка)
- Реле аварийной сигнализации
- Резерв
- Реле центрального замка
- Реле электропривода стеклоподъемников
- Реле противоугонной системы
- Реле сирены противоугонной системы
- Реле обогревателя заднего стекла
- Реле-прерыватель указателей поворота
- Реле электродвигателя вентилятора отопителя
В разных комплектациях салонный блок предохранителей Hyundai Matrix может иметь несколько вариантов расположения.

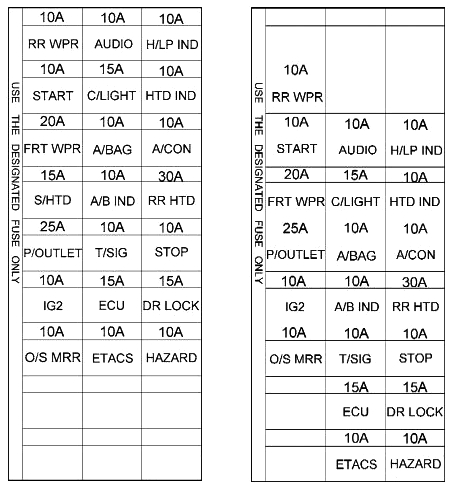

Схемы блоков предохранителей в салоне
Обозначение предохранителей в салоне
| RR HTD | 30А Реле обогревателя заднего стекла |
| STOP | 10А Реле стоп-сигнала, реле электрических стеклоподъемников |
| D/LOCK | 15А Реле запирания (отпирания) дверей, ЕТАСМ, реле люка |
| HAZARD | 10А Реле охранной сигнализации, реле аварийной сигнализации |
| AUDIO | 10А Автомагнитола |
| C/LIGHT | 15А Прикуриватель |
| A/B | 10А Блок управления подушками безопасности |
| A/В IND | 10А Контрольная лампа подушек безопасности |
| T/SIG | 10А Выключатель аварийной сигнализации, таймер ремня безопасности, приборная панель, Блок управления ABS, резистор возбуждения, привод насоса омывателя |
| ECU | 15А ЕСМ, датчик скорости автомобиля, ТСМ, катушка зажигания |
| ETACS | 10А ЕТАСМ, селектор автоматической коробки передач |
| RRWPR | 10А Двигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
| START | 10А Реле стартера |
| FRTWPR | 20А Реле стеклоочистителей, двигатель насоса омывателя, таймер стеклоочистителей и обогревателя заднего стекла |
| S/HTD | 15А Выключатель обогрева левого (правого) переднего сиденья |
| P/OUTLET | 25А Передняя (задняя) розетка для подключения внешних потребителей |
| IG2 | 10А ЕТАСМ, реле электрических стеклоподъемников, реле обогревателя заднего стекла, реле люка, реле фар, реле вентилятора системы обогрева и кондиционирования |
| O/S MRR | 10А Выключатель наружных зеркал, реле задних противотуманных фонарей |
Предохранитель для прикуривателя в салоне Hyundai Matrix маркируется как C/LIGHT, а для дополнительных розеток — P/OUTLET. Это ключевые элементы в схеме предохранителей.
Блоки под капотом Hyundai Matrix
Главный блок

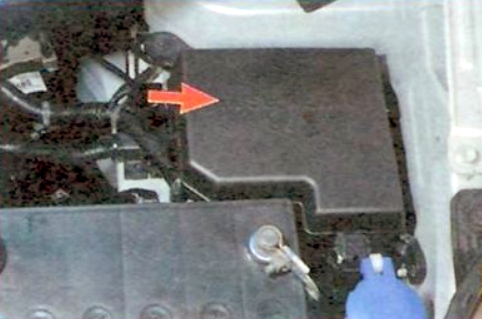

Основной блок предохранителей и реле под капотом Hyundai Matrix размещен рядом с аккумулятором, под пластиковой крышкой.

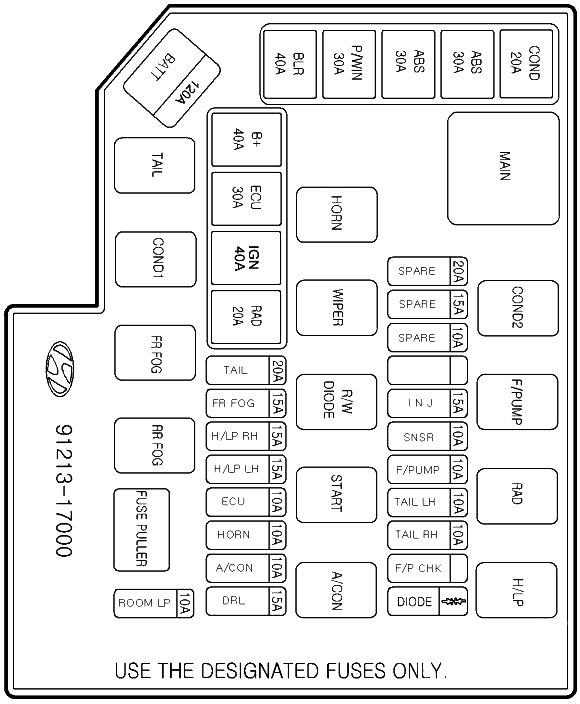

Пример схемы с крышки блока предохранителей под капотом
Схема блока под капотом
Расшифровка предохранителей и реле под капотом Hyundai Matrix
| 1(30) | COND -Электро вентилятор конденсора |
| 2(40) | ABS — Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 3(40) | ABS — Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 4(30) | P/WIN — Электро стеклоподъемники |
| 5(40) | BLR — Электро вентилятор радиатора отопителя |
| 6(10) | ABS — Анти блокировочная система тормозов ABS |
| 7(15) | INJ — Топливные форсунки, катушки зажигания |
| 8(10) | SNSR — Датчики системы управления двигателем |
| 9(10) | F/PUMP — Топливный насос |
| 10(10) | TAIL LH — Левый задний фонарь, левый фонарь подсветки номерного знака |
| 11(10) | TAIL RH Правый задний фонарь, правый фонарь подсветки номерного знака |
| 12 Н | Диод включения задних противотуманных фонарей |
| 13(120) | ВАТТ — Генератор |
| 14(40) | B+ — Кондиционер, обогрев заднего стекла, стоп-сигналы, центральный замок, противоугонная сигнализация |
| 15(30) | ECU — Блок управления двигателем, генератор, главное реле системы управления двигателем |
| 16(40) | IGN — Стартер, выключатель (замок) зажигания |
| 17(30) | RAD — Электро вентилятор радиатора |
| 18(20) | TAIL — Задние фонари |
| 19(15) | FR FOG — Противотуманные фары |
| 20(15) | H/LP LH — Левая фара |
| 21(15) | НДР RH — Правая фара |
| 22(10) | ECU — Блок управления двигателем, генератор, главное реле системы управления двигателем |
| 23(10) | HORN — Звуковой сигнал |
| 24(10) | A/CON — Кондиционер |
| 25(15) | DRL — Блок управления габаритным светом |
| 26(10) | ROOM LP — Автомагнитола, освещение салона, подсветка комбинации приборов |
| R1 | MAIN — Главное реле |
| R2 | COND2 — Реле электро вентилятора конденсора (малая скорость вращения) |
| R3 | F/P CHK — Реле топливного насоса |
| R4 | RAD — Реле электро вентилятора радиатора |
| R5 | H/LP — Реле включения фар |
| R6 | HORN — Реле звукового сигнала |
| R7 | WIPER — Реле стеклоочистителя |
| R8 | R/W DIODE — Реле включения диода (поз. 12) |
| R9 | START — Реле стартера |
| R10 | A/CON — Реле кондиционера |
| R11 | TAIL — Реле включения задних фонарей |
| R12 | COND1 — Реле электро вентилятора конденсора (высокая скорость вращения) |
| R13 | FR FOG — Реле включения задних противотуманных фонарей |
Дополнительный блок

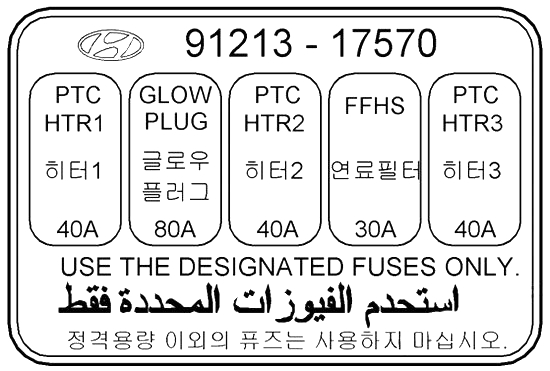

Схема дополнительного блока предохранителей под капотом
Описание дополнительного блока для дизельных версий
- GLOW — свечи накаливания
- PTC — дополнительный электрический отопитель
Если у вас есть дополнения по предохранителям и реле Hyundai Matrix, делитесь в комментариях.
