Предохранители и реле Hyundai Equus

Hyundai Equus, также называемый Hyundai Centennial, представляет собой премиальный седан, выпускавшийся в двух поколениях. В этой статье мы подробно разберем схемы предохранителей и реле Hyundai Equus для моделей 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. Кроме того, укажем точные места установки блоков предохранителей и реле Hyundai, включая варианты замены и диагностику электрических систем.

Точное назначение предохранителей и реле Hyundai Equus указано на крышке блока с внутренней стороны. Рекомендуем сверяться с официальными схемами вашего автомобиля для точной идентификации.

Расположение блоков в салоне

Блок предохранителей на правой стороне торпедо

Этот блок установлен в правом конце приборной панели (со стороны переднего пассажира), скрытый за пластиковой крышкой. Легко доступен для проверки и замены предохранителей Hyundai Equus.

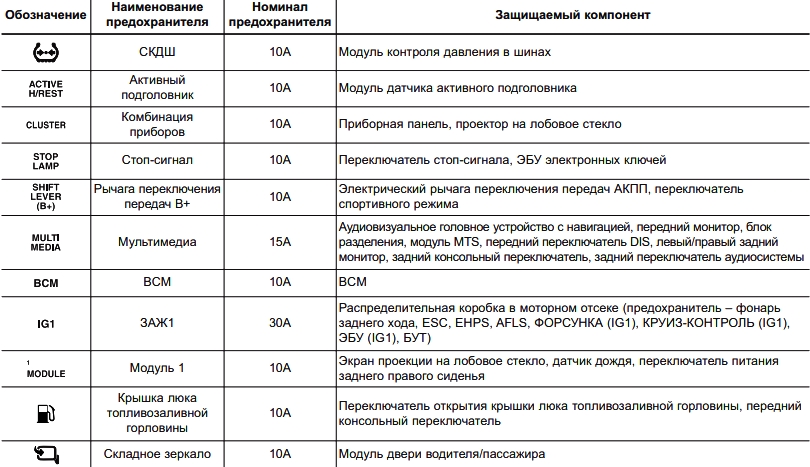

Описание схемы

Вариант №1

P/DOOR(FR) 15A Электрозамок двери переднего пассажира
ESCL 25A PDM
ICE BOX 15A Кнопка задней консоли, охлаждаемый бар
HTD STRG 15A Подогрев рулевого колеса
S/HTD ECU(FR) 15A Модуль CCS для сиденья пассажира (с CCS), модуль обогрева сиденья (без CCS)
AUDIO(ACC) 10A Камера, задняя аудиосистема, аудио, фронтальный монитор, мультимедиа, AV-монитор, MTS, RR MTS MIC
H/REST(FR) 10A Кнопка регулировки сиденья пассажира
P/DOOR(RR) 15A Замок правой задней двери, шторка правой задней двери
P/OUTLET(FR) 10A Блок предохранителей моторного отсека (реле передней розетки)
ECM 10A Верхняя консоль (мотор люка), датчик дождя, модуль задней шторки
P/SEAT(FR) 20A IMS-модуль сиденья пассажира (с IMS), реле сиденья (без IMS)
S/ROOF 20A Верхняя консоль (люк в крыше)
A/CON(ACC) 10A Кондиционер, IPM, PDM, центральная панель
P/OUTLET(RR) 15A Задняя розетка питания
P/SEAT(RR) 20A Реле левого заднего сиденья
BODY UNIT 10A Панель приборов (MICOM), реостат, CCS водителя/пассажира, датчик пассажира, CCS задних сидений, PDM, IPM

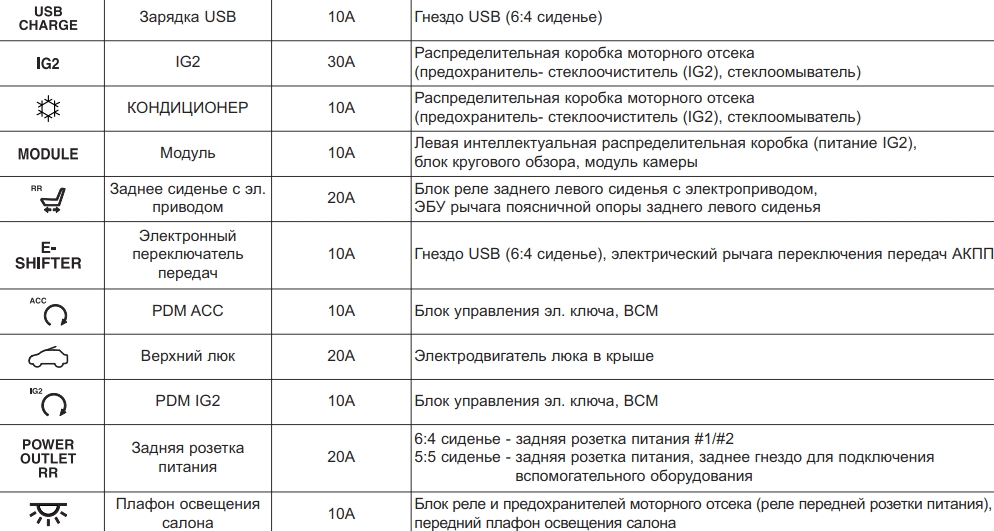

Вариант №2

Блок предохранителей на левой стороне торпедо

Вариант №1

Этот блок расположен в левом конце приборной панели (со стороны водителя), за защитной крышкой. Идеально для самостоятельной диагностики электрики Hyundai Centennial.

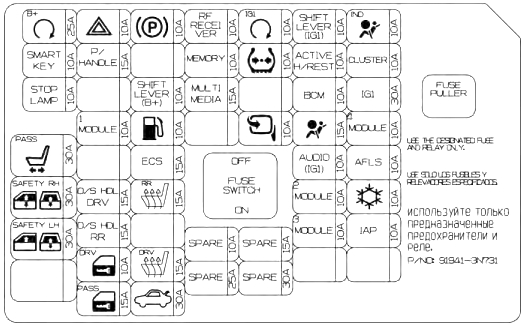

Диаграмма

P/WDW(RH) 30A Модуль правого заднего стеклоподъемника, пассажирский стеклоподъемник
P/WDW(LH) 30A Модуль левого заднего стеклоподъемника, водительский стеклоподъемник
CHASSIS UNIT 10A Датчик рулевого угла, консольные переключатели, ECS, Pre-Safe ремни, TPMS
CRUISE SW 10A Многофункционал (Remocon), панельные кнопки
ESCL SW 10A FOB-холдер, старт/стоп кнопка
CLUSTER 10A Панель приборов
A/CON(IG1) 10A Кондиционер, FOB-холдер
KEY ILLUMINATION 10A Старт-стоп, FOB-холдер
P/DOOR(RL) 15A Замок левой задней двери, шторка левой задней двери
IG KEY SUPPLY(IG1) 30A Моторный блок (EHPS 10A, ECU(IG1) 10A, TCU 15A, ESP 10A, STOP LP 10A, AFLS 10A, INHIBITOR SW 10A, CRUISE 10A)
DR LOCK(LH) 10A Дверной модуль водителя
P/DOOR(FL) 15A Подсветка левой двери, регулировка сиденья водителя, замок двери водителя
A/BAG IND 10A Панель (SRS индикатор)
AFLS 10A Корректор фар (без AFLS), AFLS-модуль (с AFLS), фары
ESCL-1 10A PDM
RR DOOR MDL 10A Диагностика, задние дверные ручки, задние дверные модули
RR CURTAIN MTR 10A Задняя шторка модуль

Вариант №2

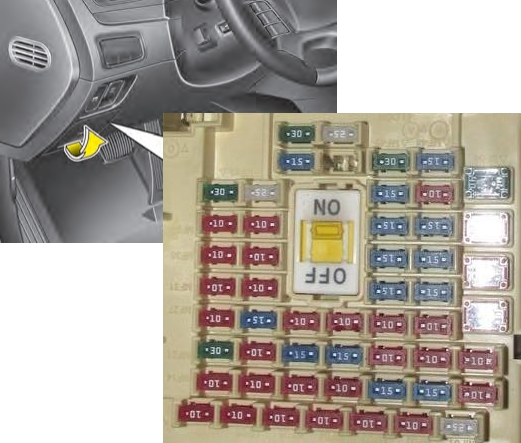

Расположен под приборной панелью для удобного доступа к реле и предохранителям.

Схема расположения

Расшифровка

Блоки в моторном отсеке

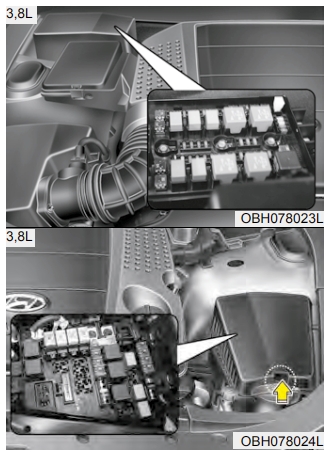

Блоки предохранителей и реле под капотом Hyundai Equus размещены по бокам: один слева, другой справа, для удобной проверки электрических цепей двигателя и систем безопасности.

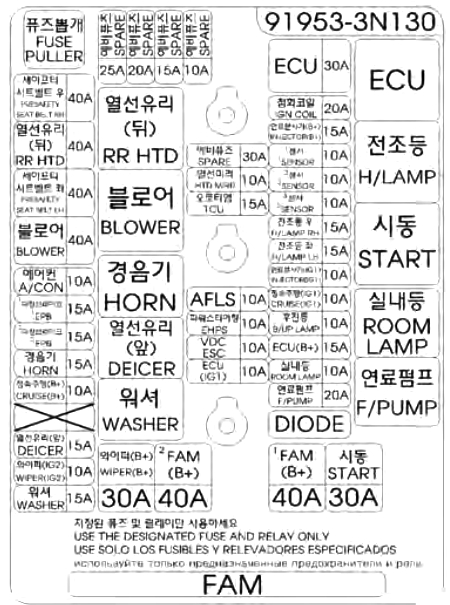

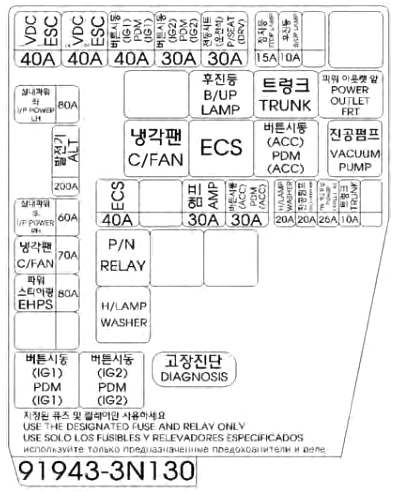

Вариант №1

Общая расшифровка предохранителей и реле

ALT 200A Генератор
I/P POWER(LH) 60A Левая панель приборов
I/P POWER(RH) 60A Правая панель приборов
COOLING FAN 60A Реле охлаждающего вентилятора
EHPS 80A Электрогидроусилитель руля
ECS 40 A Компрессор ECS
AMP-1 40 A Усилитель JBL
AMP-2 30A Усилитель
ESCL(ACC) 30A Реле ESCL (ACC)
ESP-1 30A ESP-модуль, OBD
ESP-2 30A ESP-модуль
ESCL(IGN1) 30A Реле ESCL (IGN1)
ESCL(IGN2) 30A Реле ESCL (IGN2)
P/SEAT(FR-LH) 30A Поясничная поддержка, IMS водителя
H/LP WASHER 20A Омыватель фар
P/OUTLET(FR) 25A Передняя розетка, прикуриватель
TRUNK OPEN 10A Открытие багажника
IMS 10A Реле IMS
STOP LP 10A Стоп-сигналы, IPM, ESP
B/UP LP-1 (G8BA) 10A Задний ход
B/UP LP-2 (G6DA) 10A Задние фонари, зеркало, шторка, аудио, AV-модуль

WIPER 30A Стеклоочиститель
FAM POWER-2 40 A FAM
FAM POWER-1 40 A FAM
START 30A Стартер
WASHER 15A Стеклоомыватель
AQS 10A AQS-датчик, вентилятор, омыватель
HTD GLASS(FR) 15A Переднее стекло обогрев
IPM 10A IPM, ближний свет
HORN 15A Гудок
EPB-1 15A EPB-модуль
EPB-2 15A EPB-модуль
A/CON 10A Кондиционер
BLOWER MOTOR 40 A Вентилятор
PRESAFETY(LH) 40 A Левый Pre-Safe ремень
HTD GLASS(RR) 40 A Заднее стекло обогрев
PRESAFETY(RH) 40 A Правый Pre-Safe ремень
ECU(IG1) 10A ЭБУД
ESP 10A ESP, OBD
EHPS 10A EHPS-модуль
AFLS 10A Фары
TCU 15A TCM
MIRROR HTD 10A Кондиционер, зеркала
FUEL PUMP 20A Топливный насос
