Hyundai Elantra 6 поколения (код AD) выпускалась в 2015, 2016, 2017, 2018, 2019 и 2020 годах. За этот период автомобиль Hyundai Elantra AD прошел обновление дизайна и технических характеристик. В этой статье представлено подробное руководство по предохранителям и реле Hyundai Elantra 6 поколения: расположение блоков, схемы подключения и расшифровка. Особое внимание уделим предохранителю прикуривателя и зарядки USB.
Всегда проверяйте маркировку на схемах с обратной стороны крышки блока предохранителей или в официальной сервисной документации Hyundai Elantra.
Расположение блока предохранителей в салоне

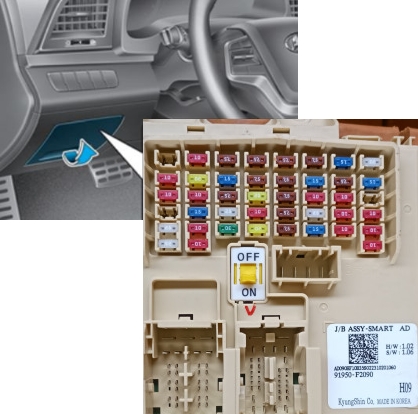

Блок размещен под приборной панелью со стороны водителя, за пластиковой защитной крышкой. Это основной fuse box Hyundai Elantra 6 для электрики салона.

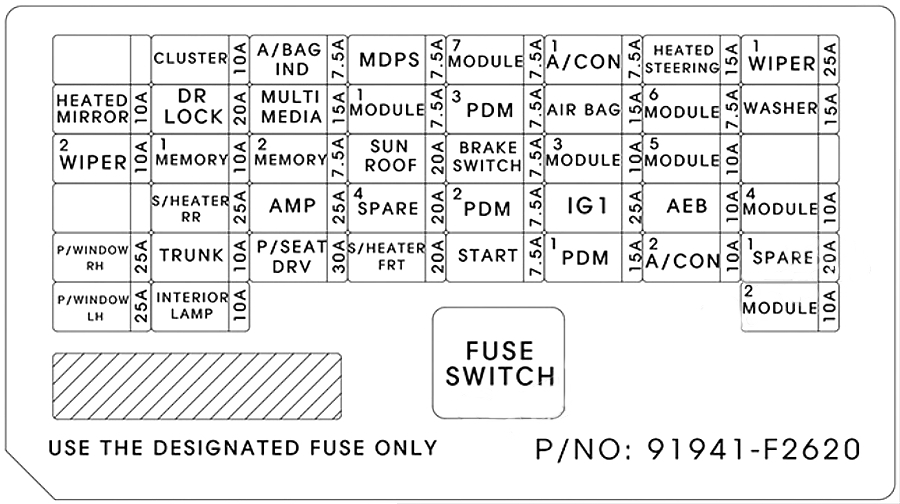

Пример схемы на крышке блока в салоне Hyundai Elantra AD

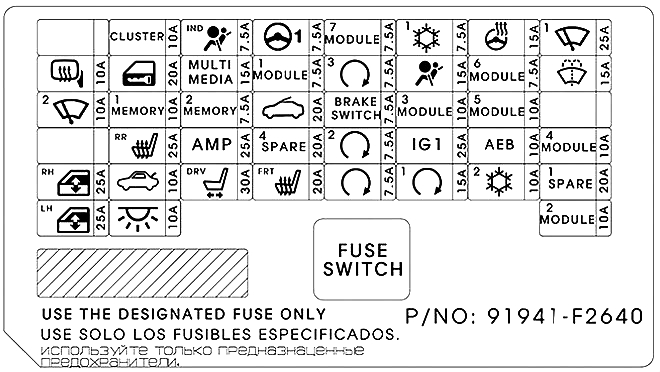

Расшифровка схемы блока в салоне
Описание предохранителей
| HEATED MIRROR | 10А Обогрев внешних зеркал водителя и пассажира, климат-контрольный модуль |
| WIPER 2 | 10А Модуль управления двигателем (PCM), блок управления кузовом (BCM) |
| P/WINDOW RH | 25А Реле подъемника правого стекла |
| P/WINDOW LH | 25А Реле подъемника левого стекла, модуль управления безопасностью водительского стеклоподъемника |
| CLUSTER | 10А Панель приборов |
| DR LOCK | 20А Реле центрального замка дверей, задний соединительный узел (реле разблокировки) |
| MEMORY 1 | 10А Дверные модули водителя/пассажира, IMS-модуль водителя, климат-контроль, приборная панель, авто-зеркало, BCM, CAN-шлюз |
| S/HEATER RR | 15А Управление обогревом задних сидений |
| TRUNK | 10А Реле открывания багажника |
| INTERIOR LAMP | 10А Внутренние лампы, передние подсветки, потолочная лампа, подсветка замка, багажная лампа |
| A/BAG IND | 7,5А Панель приборов, климат-модуль |
| MULTI MEDIA | 15А CD-проигрыватель, аудиосистема, навигация и мультимедиа |
| MEMORY 2 | 7,5А Системы памяти настроек |
| AMP | 25А Аудиоусилитель |
| P/SEAT DRV | 30А Регулировка сиденья водителя, IMS-модуль |
| MDPS | 7,5А Электроусилитель руля (MDPS) |
| MODULE 1 | 7,5А Система бесключевого доступа, смарт-ручки дверей, дверные модули |
| SUNROOF | 20А Электролюк |
| SPARE 1 | 10А Запасной |
| S/HEATER FRT | 20А Обогрев передних сидений |
| MODULE 7 | 7,5А Обогрев передних/задних сидений, мотор люка |
| PDM 3 | 7,5А Смарт-ключ, иммобилайзер |
| BRAKE SWITCH | 7,5А Педаль тормоза, смарт-ключ |
| PDM 2 | 7,5А Интеллектуальный ключ, иммобилайзер |
| START | 7,5А Смарт-ключ, зажигание, селектор АКПП, блокировка |
| A/CON 1 | 7,5А Ионизатор воздуха, климат-контроль, реле А/С и вентилятора |
| AIR BAG | 15А SRS-модуль, датчик пассажира |
| MODULE 3 | 10А Тормозной выключатель, BCM, спортивный режим, дверные модули |
| IG1 | 25А Печатная плата (ABS3, ECU5, TCU2) |
| PDM 1 | 15А Смарт-ключевой модуль |
| HEATED STEERING | 15А Подогрев рулевого колеса |
| MODULE 6 | 7,5А BCM, смарт-ключ |
| MODULE 5 | 10А Подрулевой переключатель, авто-зеркало, селектор АКПП, А/В-навигация, аудио, климат, консольные кнопки, фары, обогрев сидений, IMS |
| AEB | 10А Система автоматического торможения (AEB) |
| A/CON 2 | 10А Реле вентилятора, мотор и резистор, климат-модуль |
| WIPER 1 | 25А Мотор стеклоочистителя, реле омывателя |
| WASHER | 15А Подрулевой комбинированный выключатель |
| MODULE 4 | 10А DBL-блок, lane departure warning, парктроник, BCM, боковые радары |
| SPARE 2 | 10А Запасной |
| MODULE 2 | 10А Реле розетки, USB-порт для зарядки, смарт-ключ, BCM, аудиосистема, навигация, CD, зеркала, усилитель |
Блок предохранителей в моторном отсеке

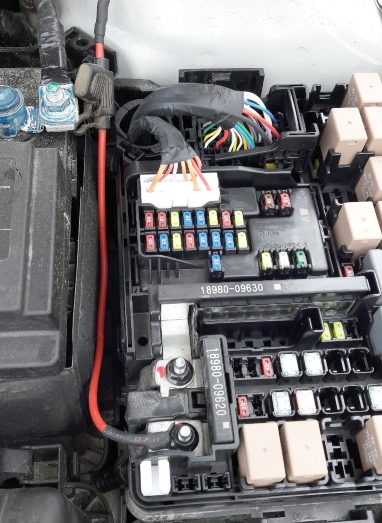

Этот блок установлен в правой части подкапотного пространства Hyundai Elantra 6, поблизости от аккумуляторной батареи. Он отвечает за основные системы двигателя и внешнюю электрику.

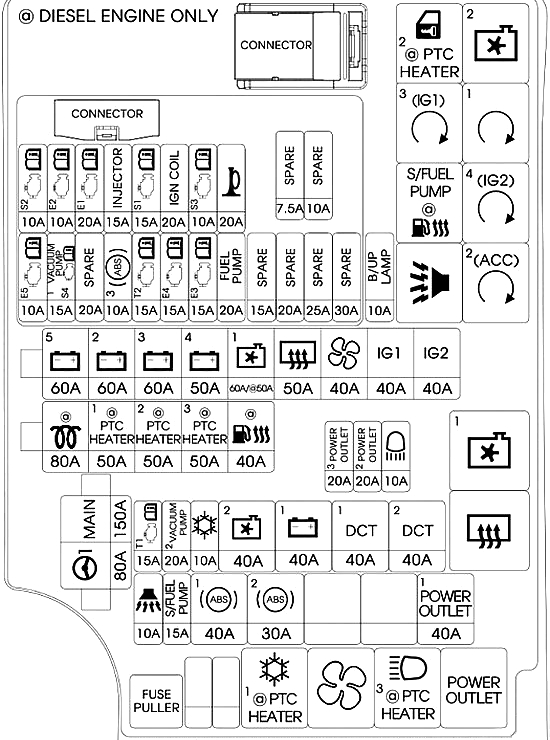

Схема блока под капотом
Расшифровка предохранителей
| MAIN | 180А Основной: ABS1, ABS2, B/ALARM HORN, POWER OUTLET |
| MDPS | 80А Электроусилитель руля |
| B+ 5 | 60А Печатная плата (ECU3, ECU4, HORN, ТОПЛИВНЫЙ НАСОС, РЕЛЕ ДВИГАТЕЛЯ) |
| B+ 2 | 60А Умный блок (S/HEATER FRT, ARISU) |
| B+ 3 | 60А Интеллектуальный блок (ARISU, IPS) |
| B+ 4 | 50А Умный блок (S/HEATER FRT, P/WINDOW LH/RH, TRUNK, SUNROOF, AMP, P/SEAT DRV) |
| COOLING FAN 1 | 60А Вентилятор радиатора |
| REAR HEATED | 50А Задний обогрев |
| BLOWER | 40А Вентилятор печки |
| IG1 | 40А Зажигание, реле PDM 2/3 (ACC/IG1) |
| IG2 | 40А Зажигание, реле PDM 4 (IG2), START |
| B/UP LAMP | 10А Авто-зеркало, задние фонари, IPS-модуль |
| POWER OUTLET 3 | 20А Прикуриватель и зарядка |
| POWER OUTLET 2 | 20А Передняя розетка питания |
| H/LAMP HI | 10А Промежуточный свет фар |
| TCU 1 | 15А Резервный |
| VACUUM PUMP 1 | 20А Топливный насос |
| A/CON | 10А Компрессор кондиционера |
| COOLING FAN 2 | 40А Реле вентиляторов 1/2 |
| B+ 1 | 40А Устройство отключения утечки, (BRAKE SWITCH, MODULE 1, ENGINE LOCK, PDM 1/2) |
| DCT1 | 40А Не используется |
| DCT2 | 40А Не используется |
| B/ALARM HORN | 10А Гудок сигнализации |
| S/FUEL PUPMP | 15А Топливный насос |
| ABS 1 | 40А ESC-модуль, диагностический разъем |
| ABS 2 | 30А ESC-модуль, диагностический разъем |
| POWER OUTLET 1 | 40А Реле розетки питания |
| ECU 5 | 10А PCM |
| VACUUM PUMP | 15А Вакуумный насос |
| SPARE | 20А Резервный |
| ABS 3 | 10А ESC-модуль, диагностика |
| TCU 2 | 15А Селектор АКПП, задний блок (B/UP LAMP) |
| ECU 4 | 15А PCM |
| ECU 3 | 15А PCM |
| FUEL PUMP | 20А Реле топливного насоса |
| SENSOR 2 | 10А Адсорбер, EGR-клапан, впуск, реле вентиляторов |
| ECU2 | 10А Резервный |
| ECU1 | 20А PCM |
| INJECTOR | 15А Форсунки 1-4 |
| SENSOR 1 | 15А Датчики кислорода (верх/низ) |
| IGN COIL | 20А Катушки зажигания 1-4 |
| SENSOR 3 | 10А Масляные клапаны, термостат, реле насоса |
| HORN | 20А Клааксон |
Предохранитель для прикуривателя и розетки в Hyundai Elantra 6 AD маркируется как POWER OUTLET. Для USB-зарядки также смотрите в блоке салона (MODULE 2).
В центре моторного блока предохранителей установлен мощный главный предохранитель в форме предохранительной вставки.
