Предохранители и реле Hyundai Elantra 5 поколения выпускались в период с 2010 по 2015 год, в основном с бензиновыми моторами. За эти годы автомобиль претерпел обновление дизайна. В этой статье мы разберем расположение блоков предохранителей Хендай Элантра 5, схемы предохранителей и реле Hyundai Elantra 2010-2015, а также укажем на ключевой элемент — предохранитель прикуривателя Элантра 5. Полезная информация для владельцев Hyundai Elantra пятого поколения.
Количество и функции предохранителей с реле в вашей Hyundai Elantra 5 могут варьироваться; обязательно проверяйте схемы на внутренней стороне крышки блоков для точности.

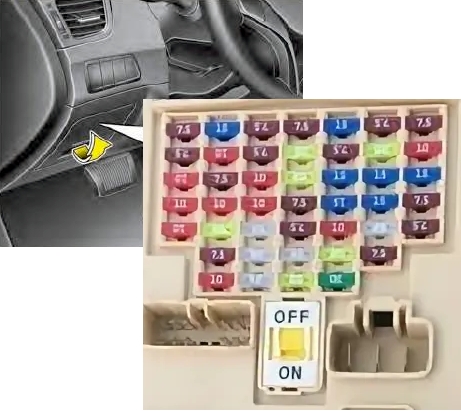

Салонный блок предохранителей Hyundai Elantra 5
Блок размещен под приборной панелью, скрыт за защитной панелью.
Схема салонного блока предохранителей Хендай Элантра
Расшифровка предохранителей салонного блока Элантра 5
| START | 7,5А Без Smart Key: Реле ICM (сигнализация); С Smart Key: Селектор АКПП, ECM, Блок E/R (Start 1), Модуль Smart Key |
| A/BAG | 15А SRS-модуль, Датчик массы пассажира |
| A/BAG IND | 7,5А Панель приборов |
| MDPS | 7,5А EPS-модуль |
| POWER OUTLET | 15А Розетки питания |
| BCM | 7,5А Smart Key модуль, BCM |
| A/CON SW | 7,5А Кондиционерный модуль |
| MODULE 2 | 7,5А Электрохромное зеркало, ESC-выключатель |
| SPARE 1 | Запасной |
| MODULE 4 | 7,5А Задние парктроники (внутр./наруж.), Климат-контроль, Индикатор АКПП |
| IG1 | 20А Блок E/R (TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5А Smart Key модуль |
| C/LIGHTER | 20А Прикуриватель Хендай Элантра 5 |
| MODULE 6 | 10А Зеркальный переключатель, Аудио, Навигатор, Часы |
| HTD MIRR | 10А Зеркала (вод./пасс.), Кондиционер |
| MODULE 3 | 7,5А Аудио, TPMS, Часы, BCM, Приборы, Подогрев сидений |
| SUNROOF | 15А Солнечный люк |
| S/HEATER RR RH | 15А Подогрев заднего сиденья правого |
| BLOWER | 10А Кондиционер (ручной), ECM/PCM, Вентиляторный резистор |
| I.O.D 1 | 10А Багажная лампа, Индивидуальные лампы, Салонная лампа, Верхняя консоль, Замок зажигания (без Smart Key) |
| TRUNK | 10А Реле багажника |
| MODULE 1 | 7,5А АКПП Sport-режим, Ключ-соленоид (без Smart Key) |
| S/HEATER RR LH | 15А Подогрев заднего сиденья левого |
| MODULE 7 | 7,5А Smart Key, BCM |
| I.O.D 2 | 20А Аудио, A/V-навигатор |
| P/WDW RH | 25А Правое стекло-релай |
| PDM2 | 7,5А Smart Key, Start/Stop кнопка |
| WIPER FRT | 25А ICM (дождь-реле), Многофункциональный переключатель, Очиститель, E/R (wiper-реле) |
| MODULE 5 | 7,5А Ионизатор (климат), Датчик дождя, Люк |
| AMP 1 | 25А Усилитель |
| PDM 1 | 25А Smart Key модуль |
| A/CON | 7,5А Кондиционер, E/R (вентилятор-реле) |
| I.O.D 4 | 10А TPMS, BCM, Светофор, Приборы, DLC, Апгрейд-разъем, Зеркало, Кондиционер, Часы |
| P/WDW LH | 25А Левое стекло-релай, Безопасность-стекло |
| DR LOCK | 20А Дверные реле (lock/unlock), ICM (поворотники) |
| P/SEAT DRV | 30А Водительское сиденье-регулятор |
Предохранитель прикуривателя в Hyundai Elantra 5 — C/LIGHTER (20А), а для розеток — POWER OUTLET.
Моторный блок предохранителей Элантра 5
Расположен слева в подкапотном пространстве Hyundai Elantra.
Схема блока под капотом Хендай Элантра 5
Расшифровка предохранителей моторного блока предохранителей Hyundai Elantra 5
| MDPS | 80А EPS-система |
| B+1 | 60А Распределитель (ARISU 1 (4CH), IPS 1, P/WDW LH, P/WDW RH, TRUNK, AMP 1) |
| C/FAN | 40А Вентиляторы охлаждения (низк./высок.) |
| ABS 1 | 40А ESC-модуль, Диагностика |
| RR HTD | 40А Сиденья-подогрев реле |
| BLOWER | 40А Охлаждения-вентилятор реле |
| B+2 | 60А Распределитель (поворотник-реле, ARISU 2 (4CH), IPS (1CH/2CH), P/SEAT DRV, SUNROOF) |
| B/UP LP | 10А Зеркало, A/V-навигатор, Задние фонари (внутр.), Стоп-сигнал, BCM, Приборы |
| TCU 1 | 15А Скоростной датчик, АКПП-селектор |
| ABS3 | 10А ESC, Диагностика |
| ECU3 | 10А Стоп-сигналы, ECM, АКПП-PCM |
| WIPER | 10А Датчик дождя, ECM, АКПП-PCM |
| B+3 | 50А Распределитель (MODULE 1, PDM 1/2, DR LOCK) |
| EMS | 40А EMS-блок (двигатель-реле, ECU 4, A/CON, F/PUMP) |
| STOP LP | 15А Стоп-сигналы, Smart Key |
| S/ HEATER FRT | 20А Передние сиденья-подогрев |
| HORN | 15А Гудок-реле |
| IG2 | 40А Без Smart Key: Зажигание, Start 1; С Smart Key: PDM 4 (IG2), Start 1 |
| ABS 2 | 30А ESC, Диагностика |
| IG 1 | 40А Без Smart Key: Зажигание; С Smart Key: PDM 3 (IG1), PDM 2 (ACC) |
| F/PUMP | 15А Топливный насос-реле |
| ECU 4 | 15А PCM (АКПП), ECM (МКПП) |
| A/CON | 10А Кондиционер-компрессор реле |
| INJECTOR | 10А Форсунки #1-4, A/C реле, Насос-реле |
| ECU 2 | 10А PCM (АКПП), ECM (МКПП) |
| IGN COIL1 | 20А Катушки #1-4, Конденсатор |
| SENSOR 2 | 10А Иммобилайзер, Распредвал #1/2 |
| SENSOR 1 | 10А Кислород (верх./низ.), Топливная емкость, Впуск-коллектор, Масло-фазы #1/2, Пары топлива, Вентиляторы (низк./высок.) |
| SPARE | Запасной |
Функции реле в подкапотном блоке Hyundai Elantra 5
На аккумуляторной клемме плюс могут быть установлены мощные силовые предохранители для Хендай Элантра.
Если у вас есть дополнения к схемам предохранителей Hyundai Elantra 5, поделитесь в комментариях — это поможет другим автовладельцам!
