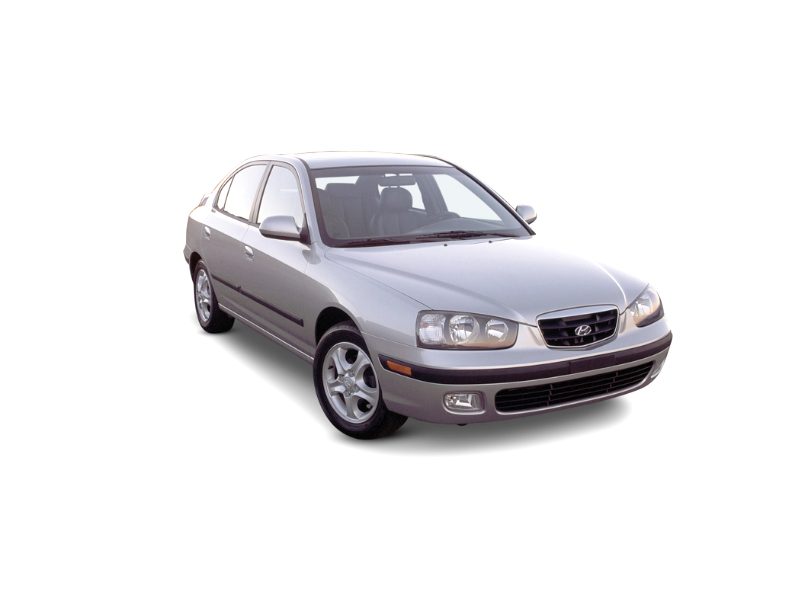

Hyundai Elantra третьего поколения, также называемая Elantra XD, производилась с 2000 по 2006 год в вариантах с дизельными и бензиновыми моторами. В этой статье мы разберем расположение предохранителей и реле Hyundai Elantra 3, включая подробные схемы блоков предохранителей, фотографии и примеры. Особое внимание уделим предохранителю прикуривателя в Hyundai Elantra XD.
Проверяйте информацию по схемам на внутренней стороне крышки защитного блока.

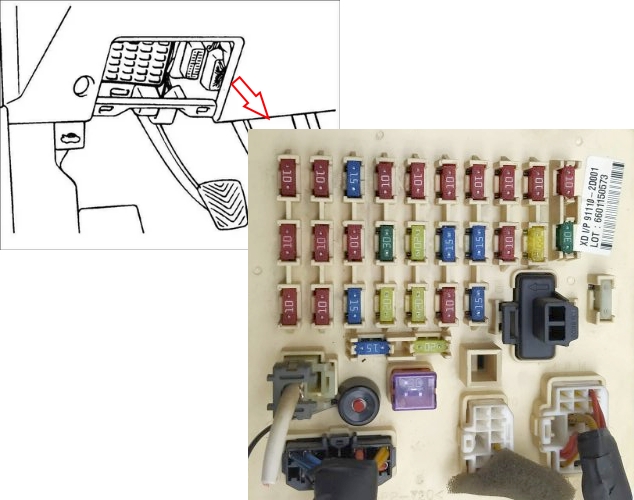

Расположение блока в салоне
Этот блок предохранителей Hyundai Elantra 3 установлен под торпедо со стороны водителя, за пластиковой крышкой.

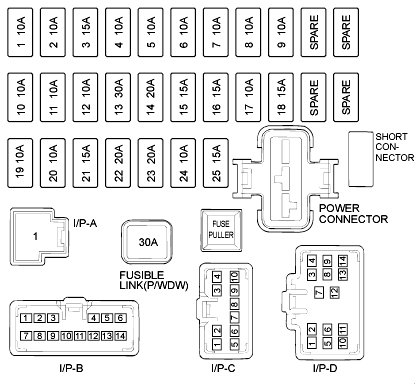

Диаграмма предохранителей в салоне
Расшифровка предохранителей
| 1 | 10А Индикаторы поворота, фонари заднего хода |
| 2 | 10А Освещение панели приборов, дневные ходовые огни, генератор, модуль задержки дворников, охранная система |
| 3 | 15А Система подушек безопасности |
| 4 | 10А Аварийные огни |
| 5 | 10А Вентилятор печки |
| 6 | 10А Правая фара ближнего света, внутренний свет |
| 7 | 10А Левая фара ближнего света, внешние огни |
| 8 | 10А Охранная система, цепь стартера |
| 9 | 10А Часы, подогрев зеркал, магнитола |
| 10 | 10А Круиз-контроль, блок управления двигателем, АКПП, приборы скорости |
| 11 | 10А Система ABS |
| 12 | 10А Индикатор подушек безопасности |
| 13 | 30А Обогрев заднего стекла |
| 14 | 20А Двигатель антенны |
| 15 | 15А Центральный замок, солнцезащитный люк |
| 16 | 15А Стоп-сигналы, электрические окна |
| 17 | 10А Обогрев заднего стекла и зеркал |
| 18 | 15А Прикуриватель, 12В розетка |
| 19 | 10А Резерв |
| 20 | 10А Кондиционер, фары, стеклоподъемники |
| 21 | 15А Задний дворник и омыватель |
| 22 | 20А Передний дворник и омыватель |
| 23 | 20А Обогрев сидений |
| 24 | 10А Климат-контроль, модуль дворников, авто-затемнение зеркал, люк |
| 25 | 15А Внутреннее освещение, багажник, замок зажигания, OBD-разъем, аудиосистема |
| Short connector | Перемычка: подсветка перчаточного ящика, аудио, климат-контроль |
| P/WDW | 30А Стеклоподъемники |
| spare | Запасные предохранители для Hyundai Elantra 3 |
Предохранитель прикуривателя в Elantra XD — это номер 18 на 15А.
В разных комплектациях реле могут быть размещены на задней панели блока предохранителей Hyundai Elantra 3.
Блок предохранителей в моторном отсеке
Главный блок под капотом
Расположен слева в подкапотном пространстве Hyundai Elantra 3, поблизости от аккумуляторной батареи.
Схема блока под капотом
Описание предохранителей в подкапотном блоке
| 1 | 120А BATT. Основной предохранитель батареи |
| 2 | 50А BATT. Стеклоподъемники, задние лампы, предохранители салона 4, 13-16 |
| 3 | 20А COND. Вентилятор конденсера кондиционера |
| 4 | 20А RAD. Вентилятор охлаждения двигателя |
| 5 | 20А ECU. Генератор, электронный блок управления, топливный насос |
| 6 | 40А IGN. Система зажигания, стартер |
| 7 | 15А INJ. Инжекторы, ИДХХ, клапан EVAP, датчик распредвала |
| 8 | 10А SNSR. Лямбда-зонд, ЭБУ |
| 9 | 15А DRL. Дневные ходовые огни (ближний свет с зажиганием) |
| 10 | 20А H/WASH. Омыватель фар (резерв) |
| 11 | 15А F/FOG. Противотуманки спереди |
| 12 | 10А ECU. Блок АКПП |
| 13 | 15А HORN A/C. Гудок, кондиционер |
| 14 | 15А H/LP(HI). Дальний свет фар |
| 15 | 15А H/LP(LO). Ближний свет фар |
| 16 | 30А ABS1. Модуль ABS |
| 17 | 30А ABS2. Модуль ABS |
| 18 | 30А BLOWER. Вентилятор системы отопления |
Функции реле под капотом Hyundai Elantra 3
| 19 | HEAD LAMP HI Дальний свет |
| 20 | A/C Система кондиционирования |
| 21 | FUEL PUMP Насос топлива |
| 22 | FRONT FOG LAMP Противотуманки |
| 23 | WIPER MOTOR Дворники |
| 24 | HORN Клааксон |
| 25 | CONDENSER FAN 2 Вентилятор кондиционера (второе реле) |
| 26 | ENGINE CONTROL Блок двигателя |
| 27 | START Стартер |
| 28 | CONDENSER FAN 1 Вентилятор кондиционера (первое реле) |
| 29 | HEAD LAMP LOW Ближний свет |
| 30 | RADIATOR FAN Вентилятор радиатора |
Вспомогательный блок для дизеля
Применяется на версиях Hyundai Elantra 3 с дизельным мотором.
Диаграмма дополнительного блока
Расшифровка схемы
- 1 — Реле свечей накаливания в дизеле
- F1 (30A) — Подогрев топлива
- F2 (30A) — Подогрев антифриза
- F3 (80A) — Свечи накаливания
- F4 (60A) — Подогреватель антифриза
Дополнительно к статье мы сняли видео на нашем YouTube-канале о предохранителях Hyundai Elantra 3 — смотрите и подписывайтесь для актуальной информации по ремонту.
Это все по теме предохранителей и реле Elantra XD. Если есть вопросы по схемам или замене, оставляйте комментарии ниже.
