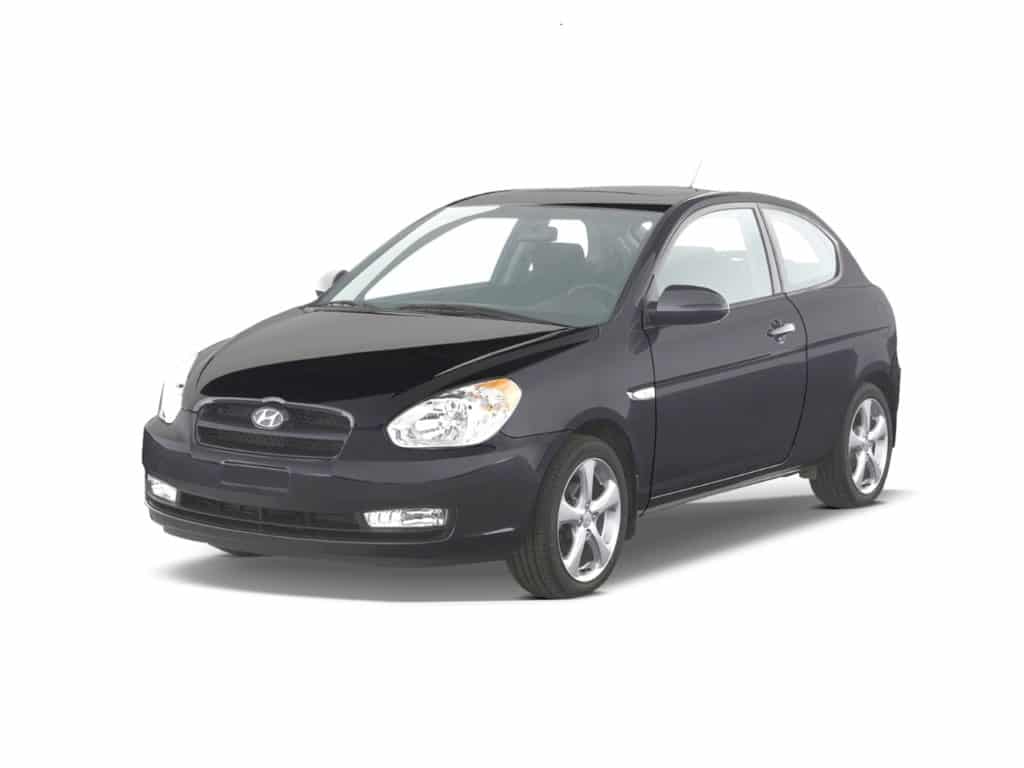

Hyundai Accent — компактный городской автомобиль, выпускаемый с 1995 года и до сих пор доступный в четырех поколениях на международном рынке. Известен также как Hyundai Verna. В этой статье мы разберем предохранители и реле Hyundai Accent, включая схемы расположения блоков, их фото и точные места установки для моделей 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов выпуска (Hyundai Accent TAGAZ). Особо выделим предохранитель прикуривателя, замену предохранителей Hyundai Accent и расположение дополнительных электронных модулей управления.
Расположение и функции предохранителей в блоках могут варьироваться в зависимости от модификации. Рекомендуем проверять информацию на схемах с обратной стороны крышки блока.
Расположение блоков в салоне
Схема установки
Пояснение компонентов
- Основной блок предохранителей
- Блок реле Hyundai Accent
- Модуль ETACS или реле обогрева заднего стекла
- Реле заднего стеклоочистителя (для хэтчбека)
- Таймер ремня безопасности (без модуля ETACS)
- Реле стеклоочистителя (без ETACS)
- Модуль сигнала открытой двери (Chime Bell)

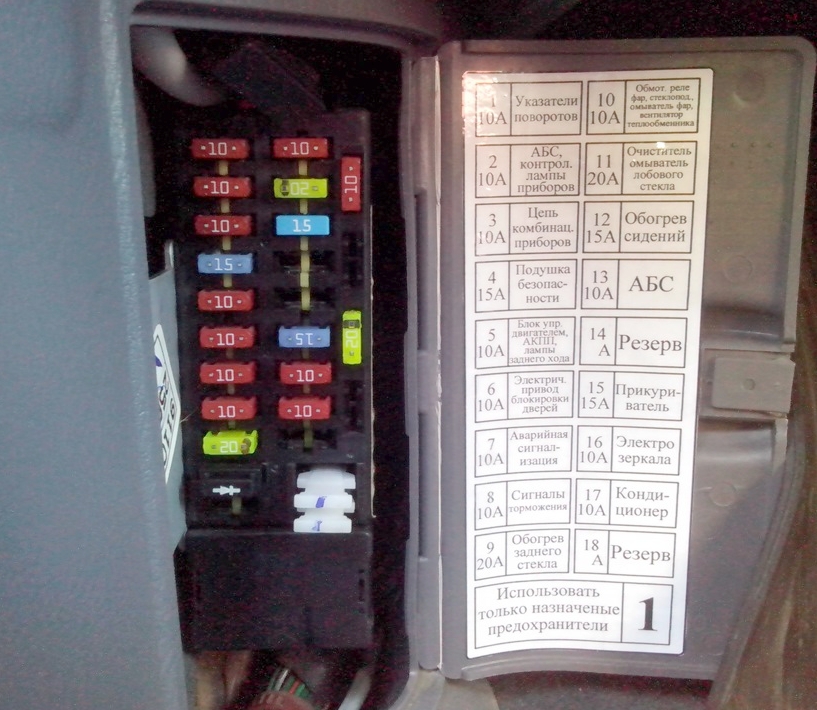

Блок предохранителей в салоне
Расположен на левой стойке, под приборной панелью, за пластиковой крышкой. Это ключевой блок для электрики Hyundai Verna и Accent, включая схемы замены предохранителей.

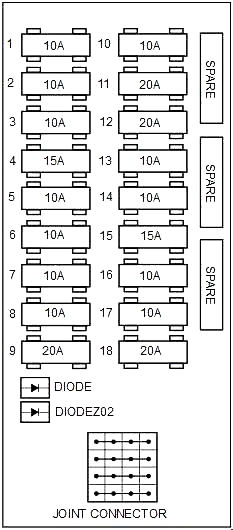

Диаграмма предохранителей
Функции предохранителей
| 1 | 10А Указатели поворота, выключатель заднего хода, переключатель диапазонов коробки передач, селектор АКПП |
| 2 | 10А Комбинация приборов, ETACM (модуль системы временной задержки и управления охранной сигнализацией), резистор предварительного возбуждения, предупреждающий таймер ремня безопасности |
| 3 | 10А Комбинация приборов |
| 4 | 15А Подушки безопасности |
| 5 | 10А ECM, PCM, селектор АКПП, переключатель диапазона коробки передач, датчик массового расхода воздуха, датчик скорости, лампа топливного фильтра |
| 6 | 10А Центральный замок |
| 7 | 10А Аварийная сигнализация, ETACM (модуль системы временной задержки и управления охранной сигнализацией) |
| 8 | 10А Стоп-сигнал, селектор АКПП, соленоид блокировки АКПП |
| 9 | 20А Обогрев заднего стекла |
| 10 | 10А Блок фары, стеклоподъемники, электро корректор фар, омыватель фар, ETACM (модуль системы временной задержки и управления охранной сигнализацией), передние противотуманные фары, вентилятор теплообменника конденсатора системы кондиционирования, вентилятор охлаждения двигателя, реле топливного фильтра, омыватель заднего стекла |
| 11 | 20А Передний стеклоочиститель и омыватель |
| 12 | 20А Подогрев сидений |
| 13 | 10А ABS — АБС |
| 14 | 10А Часы, аудио, селектор АКПП |
| 15 | 15А Прикуриватель |
| 16 | 10А Электрические зеркала |
| 17 | 10А Обогрев заднего стекла, обогрев зеркал |
| 18 | 20А Задний стеклоочиститель |
Предохранитель прикуривателя в Hyundai Accent — это элемент №15 с номиналом 15А. Замена предохранителя прикуривателя проста и описана в схемах.

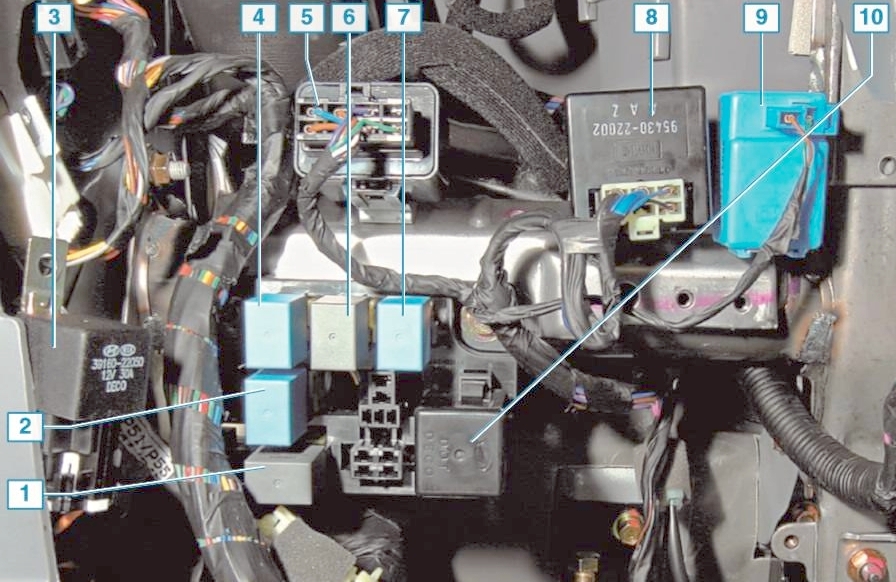

Блок реле в салоне
Чтобы добраться до него, снимите перчаточный ящик — это стандартная процедура для доступа к реле Hyundai Accent.
Диаграмма
Расшифровка реле
- реле электронного распределения тормозных усилий (EBD);
- реле противотуманного света в задних фонарях;
- главное реле системы управления двигателем (для наглядности крепление отсоединено);
- реле головного света фар;
- реле очистителя и омывателя ветрового стекла;
- реле АБС;
- реле электро стекло подъемников;
- реле обогрева заднего стекла;
- реле звукового сигнализатора;
- реле указателей поворота и аварийной сигнализации.
Блоки предохранителей и реле под капотом
Главный блок подкапотный
Установлен слева от аккумулятора в моторном отсеке — основной центр электрики для Hyundai Accent с схемами под капотом.
Диаграмма
Описание компонентов
| 1 | 100А генератор |
| 2 | 50А центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления |
| 3 | 30А габариты, головной свет — фары |
| 4 | 20А блок управления двигателем |
| 5 | 30А зажигание, пуск двигателя |
| 6 | 20А вентилятор охлаждения двигателя |
| 7 | разъем электропроводки |
| 8 | реле вентилятора отопителя |
| 9 | реле звукового сигнала |
| 10 | 10А лампы освещения салона |
| 11 | 10А аудиосистема — магнитола |
| 12 | реле №2 вентилятора кондиционера |
| 13 | реле компрессора кондиционера |
| 14 | реле противотуманных фар |
| 15 | топливный насос, реле топливного насоса |
| 16 | 15А регулятор холостого хода, датчик положения распределительного вала |
| 17 | 10А блок управления двигателем |
| 18 | реле вентилятора радиатора системы охлаждения двигателя |
| 19 | 10А включение кондиционера |
| 20 | реле №1 вентилятора тепло обменника конденсатора системы кондиционирования |
| 21 | 10А блок управления двигателем |
| 22 | 10А муфта компрессора кондиционера |
| 23 | 10А звуковой сигнал |
| 24 | 15А предохранитель противотуманных фар |
| 25 | 10А головной свет — левая фара |
| 26 | 10А головной свет — правая фара |
| 27 | 10А предохранитель правого габаритного света, освещение номерного знака |
| 28 | 10А предохранитель левого габаритного света, реле омывателя фар |
| 29 | реле габаритов |
| 30 | резистор предварительного возбуждения генератора |
| 31 | реле стартера |
| 32 | 20А вентилятор теплообменника конденсатора системы кондиционирования |
| 33 | 30А предохранитель стеклоподъемников |
| 34 | 30А система ABS |
| 35 | реле постоянно включенного ближнего света фар |
| 36 | реле топливного насоса (бензонасоса) |
| 37 | 30А анти блокировочная система тормозов — ABS |
| 38 | диод |
| 39 | диод |
| 40 | 30A предохранитель вентилятора печки |
Дополнительный блок для дизеля
Предназначен для автомобилей Hyundai Accent с дизельным мотором, дополняет основные схемы предохранителей.
Диаграмма
Назначение
| 1 | 80А Реле свечей накаливания |
| 2 | 60А Реле подогревателя (1) |
| 3 | 30А Реле подогревателя (2) |
| 4 | 30А Реле подогрева топливного фильтра |
Вот и весь обзор предохранителей и реле для Hyundai Accent. Если у вас есть дополнения или вопросы по замене предохранителей, пишите в комментариях ниже.
