Модель Honda WR-V второго поколения выпускалась в период с 2023 по 2029 год, включая 2023, 2024, 2025, 2026, 2027, 2028 и 2029 годы. В ряде регионов она также продается под брендом Honda Elevate. В этой статье мы подробно разберем предохранители и реле для Honda WR-V и Honda Elevate, включая схемы блоков предохранителей, их расположение, визуальные примеры на фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Honda WR-V Elevate, а также ключевым элементам электрической системы автомобиля.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от года производства, комплектации электрики и страны поставки вашего Honda WR-V или Elevate.

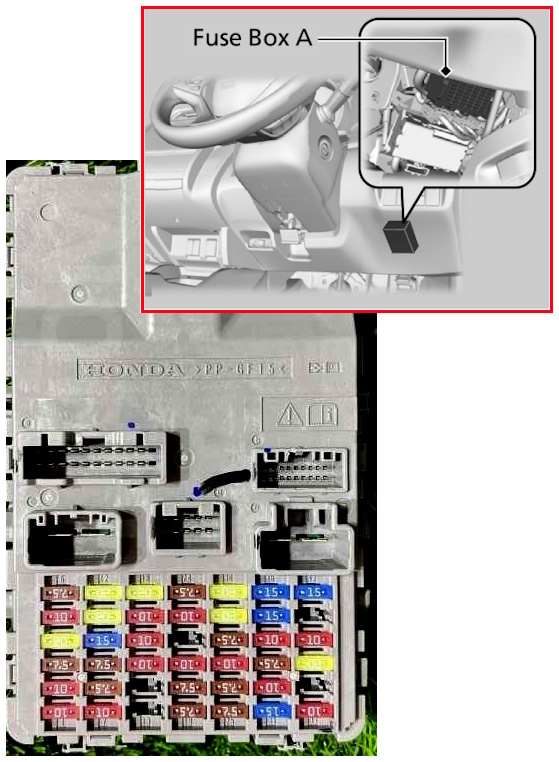

Расположение блока предохранителей в салоне
В интерьере Honda WR-V блок предохранителей и реле находится под приборной панелью со стороны водительского сиденья.

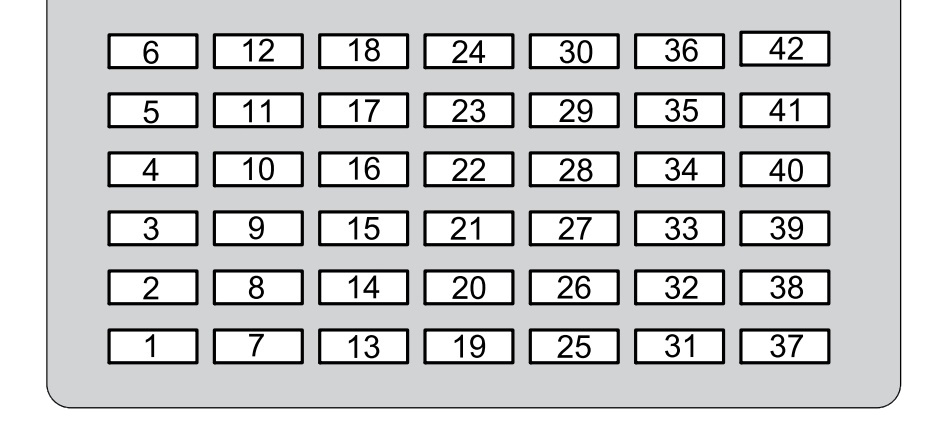

Расшифровка схемы блока в салоне Honda WR-V Elevate
Описание предохранителей и реле
| 1 | 10 A R Side Door Lock — Замок правой двери |
| 2 | 10 A L Side Door Lock — Замок левой двери |
| 3 | 7.5 A ACC Key Lock — Замок зажигания (режим аксессуаров) |
| 4 | 20 A FR ACC Socket — Передняя розетка/ прикуриватель |
| 5 | 10 A IG2 HAC — Цепь зажигания №2 (система климат-контроля) |
| 6 | 7.5 A IG2 Daytime Running Lights — Дневные ходовые огни |
| 7 | 10 A IG1 SRS — Подушки безопасности (SRS) |
| 8 | 7.5 A IG1 ST CUT RLY — Реле блокировки стартера |
| 9 | 7.5 A IG1 ABS/VSA — Система ABS и стабилизации (VSA) |
| 10 | 15 A IG1 Fuel Pump — Электробензонасос |
| 11 | 20 A P/W RR L — Стеклоподъёмник задней левой двери |
| 12 | 20 A P/W RR R — Стеклоподъёмник задней правой двери |
| 13 | – |
| 14 | – |
| 15 | 10 A IG1 MISS SOL* — Соленоид (опция, зависит от комплектации) |
| 16 | 10 A IG1 ACG — Генератор (зарядка АКБ) |
| 17 | 10 A R Side Door Unlock — Разблокировка правой двери |
| 18 | 20 A P/W AS — Стеклоподъёмники всех дверей (общая линия) |
| 19 | 7.5 A IG1 MON — Блок мониторинга (электроника) |
| 20 | 7.5 A IGPS — Система питания/датчики (IGPS) |
| 21 | 10 A IG1 Option* — Дополнительная опция (например, подогрев сидений) |
| 22 | – |
| 23 | 10 A L Side Door Unlock — Разблокировка левой двери |
| 24 | 7.5 A IG1 Back LT — Задние габаритные огни |
| 25 | 7.5 A IG1 Meter — Панель приборов |
| 26 | 7.5 A IG1 FR Wiper — Передние стеклоочистители |
| 27 | 10 A IGP LAF — Датчик/система управления (LAF) |
| 28 | 7.5 A Option* — Дополнительная опция |
| 29 | 20 A P/W DR — Стеклоподъёмник двери водителя |
| 30 | 20 A D/L Main — Центральный замок (главная линия) |
| 31 | 15 A DBW — Электронная дроссельная заслонка (Drive By Wire) |
| 32 | 10 A SRS — Подушки безопасности |
| 33 | 7.5 A IMG — Камера/датчик системы помощи водителю |
| 34 | 10 A Small — Малые габаритные огни |
| 35 | 15 A IGP — Цепь питания (IGP) |
| 36 | 15 A IGN Coil — Катушки зажигания |
| 37 | 10 A Smart — Система бесключевого доступа |
| 38 | – |
| 39 | 20 A CTR ACC Socket — Центральная розетка/ прикуриватель |
| 40 | – |
| 41 | 20 A Sunroof — Электропривод люка |
| 42 | 15 A Washer — Насос омывателя стекла |
Предохранители №4 и №39 обеспечивают работу переднего и центрального прикуривателей в Honda WR-V Elevate.
Вблизи блока могут размещаться дополнительные защитные элементы для электрической системы автомобиля.
Схема дополнительных предохранителей
Назначение дополнительных элементов
- 10А DR Door Lock — Замок двери водителя (закрытие)
- 10А DR Door UnLock — Замок двери водителя (открытие)

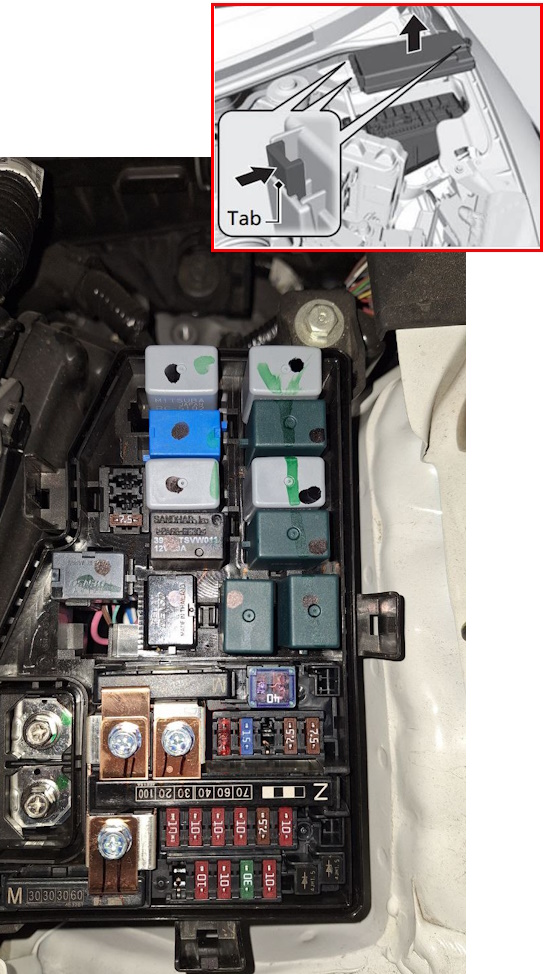

Блок предохранителей и реле в моторном отсеке
В подкапотном пространстве Honda WR-V блок расположен слева от двигателя и прикрыт пластиковой крышкой для защиты от внешних факторов.

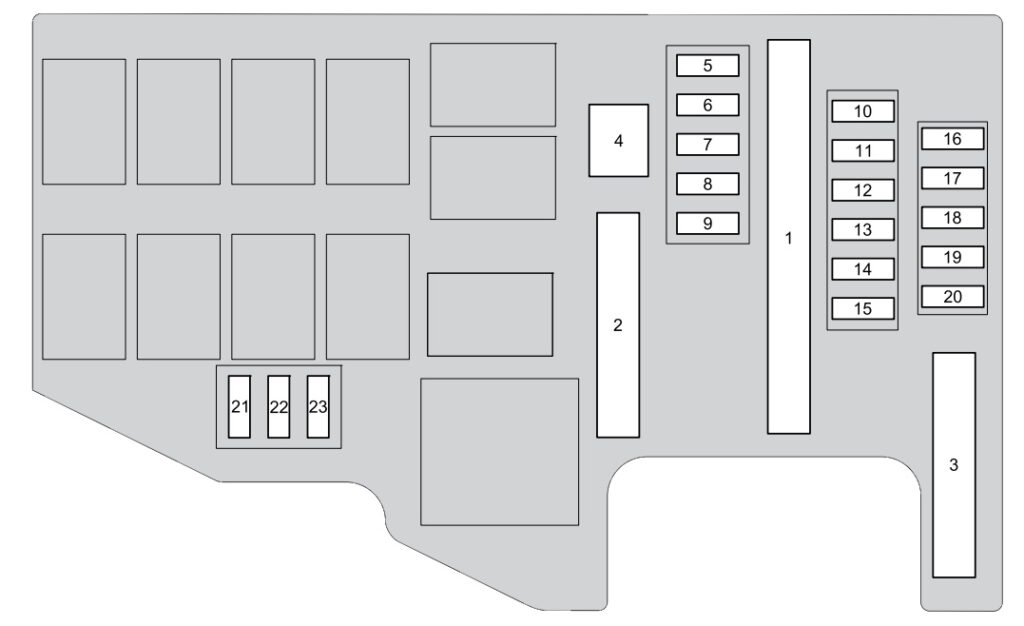

Расшифровка схемы блока под капотом
Обозначение предохранителей в подкапотном блоке Honda WR-V Elevate
| 1 | 100 A – Главный силовой предохранитель |
| 1 | 20 A RR DEF — Обогрев заднего стекла |
| 1 | 30 A – |
| 1 | 40 A ABS/VSA MTR — Насос ABS/VSA |
| 1 | 60 A F/Box Main 2 — Основной блок предохранителей 2 |
| 1 | 70 A EPS — Электро усилитель руля |
| 2 | 30 A Main Fan — Основной вентилятор охлаждения |
| 2 | 30 A ABS/VSA FSR — Система ABS/VSA (резерв) |
| 2 | 30 A IG Main — Главная цепь зажигания |
| 2 | 60 A F/Box Main 1 — Основной блок предохранителей 1 |
| 3 | 30 A Sub Fan — Дополнительный вентилятор охлаждения |
| 3 | 30 A ST Magnetic SW — Магнитный выключатель стартера |
| 3 | 60 A IG Main 2 — Главная цепь зажигания 2 |
| 3 | 60 А — |
| 4 | 40 A HTR MTR — Мотор отопителя (печки) |
| 5 | 7.5 A BATT SNSR — Датчик аккумулятора |
| 6 | 7.5 A MG Clutch — Муфта кондиционера |
| 7 | — |
| 8 | 10 A Back Up 2 (без обогрева заднего стекла) — Резервное питание 2 |
| 8 | 15 A Back Up 2 (с обогревом заднего стекла) — Резервное питание 2 |
| 9 | 10 A Back Up — Резервное питание |
| 10 | 10 A Stop — Стоп-сигналы |
| 11 | 7.5 A Auto Retra — Автоматическое складывание зеркал* |
| 12 | 10 A FR Fog — Передние противотуманные фары |
| 13 | 10 A Back Up FI ECU — Постоянное питание блока управления двигателем (ECU) (Сохранение адаптаций и ошибок, Память топливных корректировок, Питание при выключенном зажигании) |
| 14 | 10 A Horn — Сигнал (клаксон) |
| 15 | 10 A Hazard — Аварийная сигнализация |
| 16 | 10 A TCU — Блок управления трансмиссией* |
| 17 | 30 A Wiper — Стеклоочистители |
| 18 | 10 A LCM R — Правый модуль управления светом фар |
| 19 | 10 A LCM L — Левый модуль управления фар |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | 7.5 A STRLD — Питание модуля блокировки руля, Разрешение запуска двигателя (в системах Smart Key / Push Start) |
Обнаружили неточность или хотите дополнить информацию по предохранителям Honda WR-V Elevate — оставляйте отзывы в комментариях.
