Предохранители и реле Honda Stream первого поколения производились в период с 2000 по 2006 год, включая модели 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов выпуска с кодами кузовов RN1, RN2, RN3, RN4, RN5. За эти годы автомобиль претерпел обновление дизайна и технических характеристик. В этой публикации мы подробно разберем схемы блоков предохранителей Honda Stream 1, их расположение, фото и назначение реле. Особое внимание уделим предохранителю прикуривателя Honda Stream, чтобы помочь владельцам с диагностикой и заменой.
Функции предохранителей и реле в Honda Stream 1 могут варьироваться в зависимости от конкретного года выпуска, комплектации и электрических опций вашего автомобиля.
Расположение блока предохранителей в салоне
Основной монтажный блок предохранителей и реле Honda Stream 1 установлен под приборной панелью в салоне автомобиля.

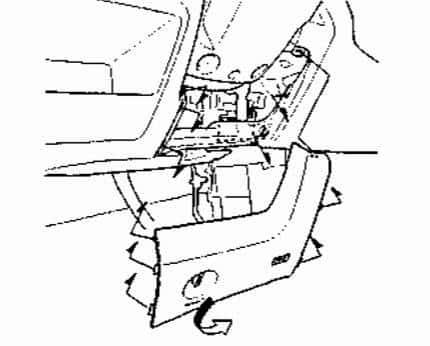

Чтобы получить доступ к блоку предохранителей Honda Stream, снимите пластиковую крышку. Внешний вид блока будет примерно таким, как на фото ниже.
Расшифровка схемы блока предохранителей в салоне Honda Stream 1
Назначение предохранителей и реле
| 1 | 15А iG COIL — Катушки зажигания в Honda Stream 1 |
| 2 | 20A ECU — Датчик состава смеси (для двигателей К20А), блок управления двигателем (для К20А) |
| 3 | 20A FOG — Противотуманные фары Honda Stream |
| 4 | 10A Генератор, датчик скорости (для D17A), передний и задний кислородные датчики, электромагнитный клапан (для К20А), пневмоклапан улавливания паров топлива, датчик положения распредвала (для К20А), блок контроля напряжения, реле датчика смеси (для К20А) |
| 5 | Не используется |
| 6 | 7,5A P/WIND — Реле люка, блок управления стеклоподъемниками в Honda Stream 1 |
| 7 | 20A SUN ROOF — Электропривод люка |
| 8 | 7,5A AUDIO — Электромагнитный клапан блокировки селектора, блок навигации, Multivision (с навигацией), магнитола (без навигации), блок электрооборудования Honda Stream |
| 9 | 10A R.WIPER — Очиститель заднего стекла, омыватель заднего стекла, блок интервала очистителя, датчик положения пассажира (с боковыми подушками) |
| 10 | 7,5A METER — Реле заднего хода, фонари хода, приборная панель, блок центрального замка, блок электрооборудования |
| 11 | 7,5A ABS — Модулятор ABS в Honda Stream 1 |
| 12 | Не используется |
| 13 | 10A SRS — Блок пассивной безопасности |
| 14 | 10А MIRROR — Реле обогрева стекла, реле вентилятора отопителя, реле охлаждения, реле компрессора А/С, зеркала, переключатель воздуха, блок А/С, реле заднего вентилятора (с задним А/С), разъем доп. оборудования (V) |
| 15 | 10А Усилитель (для Premium аудио в Honda Stream 1) |
| 16 | 10А R.HEATER — Задний вентилятор отопителя (с задним А/С) |
| 17 | 15А FUEL PUMP — Топливный насос, блок двигателя, блок SRS |
| 18 | 15А CIGAR — Предохранитель прикуривателя Honda Stream 1 |
| 19 | 7,5А METER — Реле указателей поворота |
| 20 | 20А F.WIPER — Очиститель лобового стекла, омыватель лобового |
| 21 | Не используется |
| 22 | 20A P/WIND AS — Стеклоподъемник переднего пассажира |
| 23 | 20A P/WIND DR. — Стеклоподъемник водителя |
| 24 | 20A P/WIND RR L — Задний левый стеклоподъемник |
| 25 | 20A P/WIND RR R — Задний правый стеклоподъемник |
| R1 | Реле стартера Honda Stream 1 |
| R2 | Реле габаритных огней |
| R3 | Реле стеклоподъемников |
| R4 | Реле поворотников и аварийки |
Предохранитель прикуривателя в Honda Stream 1 — это номер 18 в салонном блоке.
Блок предохранителей под капотом Honda Stream 1
Главный блок с предохранителями и реле под капотом расположен слева от аккумулятора. Снимите крышку для доступа к схеме предохранителей Honda Stream под капотом.
Пример фото блока под капотом
Схема блока под капотом
Расшифровка предохранителей и реле под капотом Honda Stream 1
| 1 | 20А ADFAN — Вентилятор конденсатора, реле компрессора А/С в Honda Stream 1 |
| 2 | 15А TAIL — Реле габаритов, разъем доп. оборудования (V), стояночные огни, габариты, подсветка номера, переключателей, пепельницы, панели А/С, приборов, выключатель ПТФ, магнитолы (без навигации), Multivision (с навигацией), блок навигации |
| 3 | 7,5А ROOM — Лампа багажника, подсветка замка зажигания, салонные лампы, местная подсветка |
| 4 | 20А COOLING FAN — Вентилятор охлаждения |
| 5 | 10A HAZARD — Реле поворотников |
| 6 | 15A ECU — Главное реле впрыска №1, блок двигателя, клапан холостого хода, датчик ВМТ, датчик коленвала, форсунки, реле впрыска №2 |
| 7 | 15А STOP LAMP/ HORN — Стоп-сигналы, доп. стоп, блок двигателя, ABS, звуковой сигнал Honda Stream 1 |
| 8 | 20A ABS — Модулятор ABS |
| 9 | 10A BACK — Диагностический разъем, приборы, блок центрального замка, навигация, Multivision, магнитола, блок электрооборудования |
| 10 | 30A ABS — Модулятор ABS |
| 11 | 20A R.DEF — Обогрев заднего стекла |
| 12 | 40A HEATER — Вентилятор отопителя |
| 13 | 40A P/WIND — Предохранители №7, №22, №23, №24, №25 (в салоне) |
| 14 | 40A ECU — Предохранители №2, №3, №15, №16 (в салоне), разъем доп. оборудования (U) |
| 15 | 15A HEAD L — Левая фара (без HID), HID-лампа левой фары (с HID), индикатор дальнего света |
| 16 | 20A MPCS — Блок электрооборудования |
| 17 | 15A HEADR — Правая фара (без HID), HID-лампа правой фары (с HID) |
| 18 | Не используется |
| 19 | 80/100A Аккумулятор |
| 20 | 40A IGNITION — Замок зажигания |
| Реле в блоке под капотом | |
| R1 | Вентилятор охлаждения |
| R2 | Муфта компрессора А/С |
| R3 | Обогрев заднего стекла |
| R4 | Отопитель |
| R5 | Фара №1 |
| R6 | Звуковой сигнал |
| R7 | Вентилятор А/С |
| R8 | Фара №2 |
Если у вас есть идеи по улучшению статьи о предохранителях Honda Stream 1, делитесь ими в комментариях.
