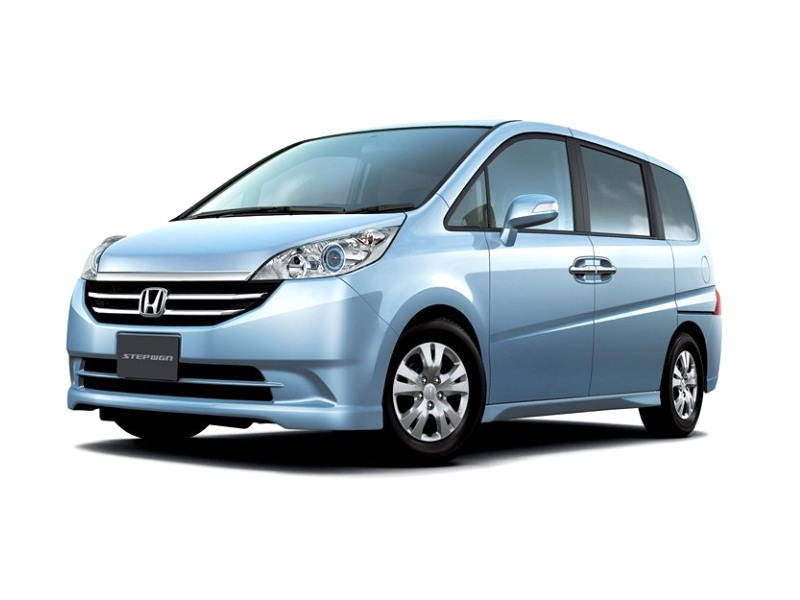

Honda Stepwgn 3 третьего поколения выпускалась в период с 2005 по 2009 год под маркировкой RG. За эти годы автомобиль подвергся нескольким доработкам. В этой статье мы подробно разберем предохранители и реле Honda Stepwgn 3 RG, включая схемы расположения блоков, их позиции в машине и иллюстрации. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетку.
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации электрики вашего Honda Stepwgn RG.
Блоки предохранителей в салоне
Главный блок предохранителей
Расположен в нижней секции приборной панели, на стороне водителя.

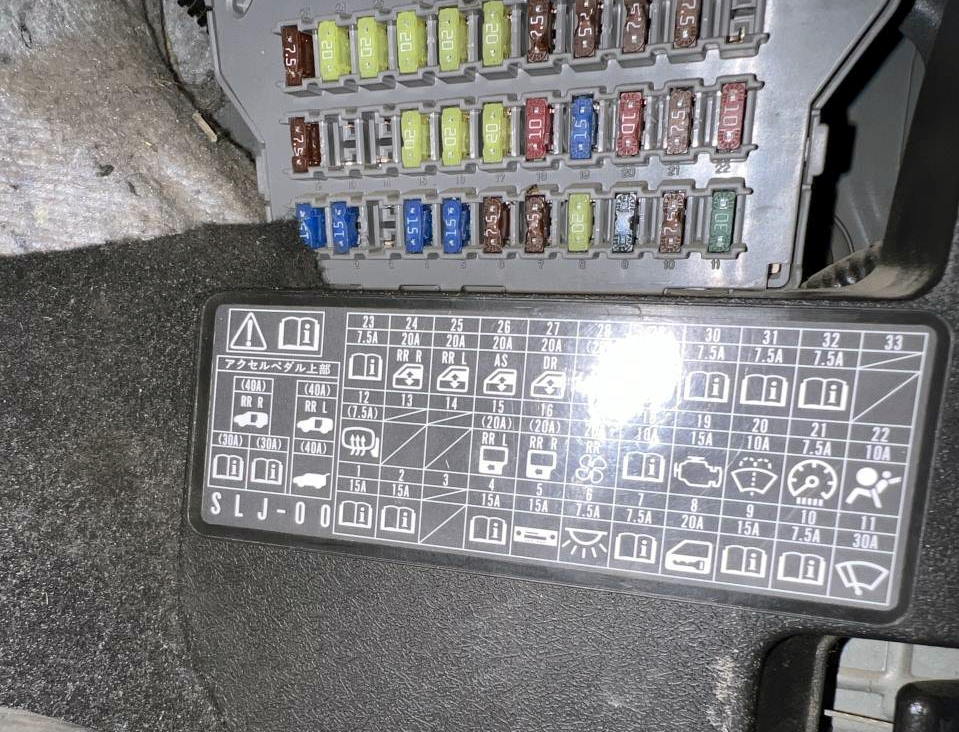

Проверяйте назначение компонентов по схемам на крышке блока предохранителей Honda Stepwgn.

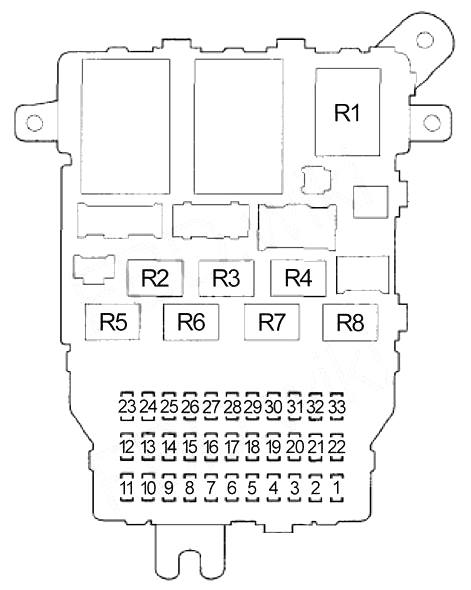

Схема предохранителей
Расшифровка предохранителей и реле
| 1 | 15A Система Drive by Wire |
| 2 | 15A Катушки зажигания, ECM/PCM, реле основного управления двигателем |
| 3 | 10A Реле DRL, модуль MICU |
| 4 | 15A Обогрев левой ноги (Laf heater) |
| 5 | 10A Аудиосистема, навигация, XM-ресивер, DVD-проигрыватель |
| 6 | 7,5A Внутреннее освещение, багажник, дверные лампы |
| 7 | 10A Задние фонари реверса |
| 8 | 20А Центральный звонок |
| 9 | 20А Розетка водителя (прикуриватель Honda Stepwgn RG) |
| 10 | 7,5A SRS-юнит, OPDS/ODS, индикатор отключения пассажирской подушки |
| 11 | 7,5А Стеклоочиститель передний |
| 12 | 7,5А Мониторинг давления шин (TPMS) |
| 13 | 20A Электрорегулировка откидывания пассажирского сиденья |
| 14 | 20A Электрорегулировка сиденья водителя |
| 15 | 10А Лумбарная поддержка |
| 16 | 20A Электропривод сиденья |
| 17 | 20A Сдвиг пассажирского сиденья с электроприводом |
| 18 | 15A ACG |
| 19 | 20A Топливный насос, иммобилайзер-ресивер |
| 20 | 15A IGN SOL |
| 21 | 10A Приборная панель, соленоид селектора АКПП, MICU, задний MICU, автоосвещение, комбинация переключателей, парктроник |
| 22 | 10A SRS-модуль |
| 23 | 7,5A Диод вентилятора охлаждения, IGP (PGM-FI ECU) |
| 24 | 20A Левый задний стеклоподъемник |
| 25 | 20A Правый задний стеклоподъемник, ETS |
| 26 | 20A ETS |
| 27 | 20A Стеклоподъемник водителя, дверной MICU |
| 28 | 20A Реле люка/задней двери |
| 29 | 7.5A AFS |
| 30 | 7.5A A/CS |
| 31 | 7.5A SH-AWD |
| 32 | 10A ACC |
| 33 | 7.5 Опция |
| Реле Honda Stepwgn 3 | |
| R1 | Аварийные сигналы и поворотники |
| R2 | Катушки зажигания |
| R3 | PGM-FI Main |
| R4 | Розетка водителя (прикуриватель) |
| R5 | Топливный насос (PGM-FI No.2) |
| R6 | Стеклоподъемники |
| R7 | PGM-FI Subrelay |
| R8 | Стартер |
Предохранитель №9 отвечает за прикуриватель и 12V розетку в Honda Stepwgn RG.
Вблизи могут располагаться 7,5A предохранители для системы запуска стартера.
Вспомогательный блок
Монтируется со стороны переднего пассажира.
Схема вспомогательного блока
Описание элементов
- 30А SH-AWD
- 30A Усилитель аудио премиум
- 30A Электростеклоподъемник пассажира
- 30A Автоматический/электронный преднатяжитель ремня водителя
- 20А Задний правый стеклоподъемник
- 20А Подогрев сидений
- 7,5 А Внутреннее освещение
- 30A Автоматический преднатяжитель ремня пассажира
- 7,5А Кондиционер
Блок предохранителей в моторном отсеке
В моторном компарте главный блок с предохранителями и реле Honda Stepwgn 3 установлен недалеко от аккумулятора, защищен пластиковой крышкой.
Иллюстрация расположения

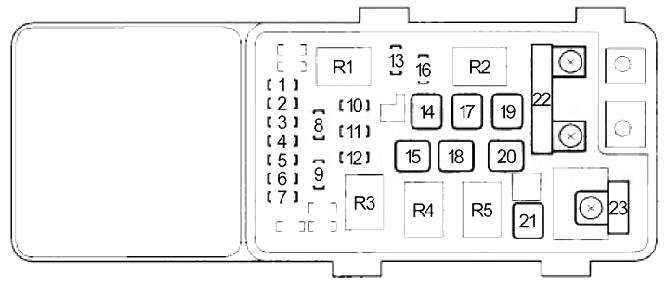

Диаграмма блока
Описание предохранителей под капотом
| 1 | 10/15А Левая фара ближний свет |
| 2 | 30А Задний дифференциал |
| 3 | 10/15А Левая фара дальний свет |
| 4 | 15А Габариты, номерной знак, подсветка приборов и салона, прицепный разъем, предохранитель №7 |
| 5 | 10А Правая фара дальний свет |
| 6 | 10А Правая фара ближний свет |
| 7 | 7,5А Задние фонари реверса |
| 8 | 15А DLC, ECM/PCM, PGM-FI №1, PGM-FI №2, CMP, CKP A/B, инжекторы, предохранитель №23 |
| 9 | 20А Вентилятор кондиционера |
| 10 | 20A Противотуманки |
| 11 | 20А Реле и вентилятор охлаждения двигателя |
| 12 | 7,5А Компрессор кондиционера (муфта) |
| 13 | 15А Стоп-сигналы, клаксон, замок зажигания, датчик тормоза |
| 14 | 30А Обогрев заднего стекла, задний MICU |
| 15 | 40А Предохранители салонного блока №1: 5,6,7,8,9; моторного №7 |
| 16 | 10А Реле аварийки и поворотников, прицеп (YOP) |
| 17 | 30А VSA/ABS модуль |
| 18 | 30/40А VSA/ABS модуль |
| 19 | 30А Предохранители салонного блока №1: 1,2,3,4 |
| 20 | 40А Предохранители салонного блока №1: 12,14,15,16,17 |
| 21 | 40А Отопитель |
| 22 | 100А Генератор, предохранители моторного блока: 1,3,4,5,6,8,9,10,11,12,14,15,19,20,21,22 |
| 60А Предохранители салонного блока №2: 1,2,3,4,5,6,8,9 | |
| 23 | 50А Замок зажигания |
| 50А С иммобилайзером: реле стеклоподъемников, салонный №1: 27,28 | |
| 40А Без иммобилайзера: реле стеклоподъемников, салонный №1: 27,28 | |
| Реле в моторном блоке | |
| R1 | Вентилятор охлаждения |
| R2 | Вентилятор кондиционера |
| R3 | Обогрев заднего стекла |
| R4 | Муфта компрессора А/С |
| R5 | Передний обогреватель |
Если у вас есть дополнения по предохранителям Honda Stepwgn 3 RG — делитесь в комментариях.
