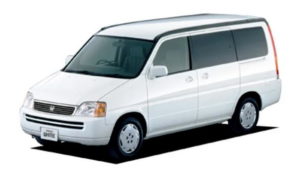

Honda Stepwgn первого поколения производился с 1996 по 2001 год под кодами RF1 и RF2, включая промежуточные обновления модели. В этой публикации мы подробно разберём схемы предохранителей и реле для Honda Stepwgn RF1/RF2, с иллюстрациями блоков, фотографиями их конструкции и указанием расположения. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также добавим ключевые аспекты для ремонта fuse box Honda Stepwgn.
Функции предохранителей и реле могут варьироваться в зависимости от конкретной комплектации. Рекомендуем проверять данные по вашим оригинальным схемам или сервисной документации для Honda Stepwgn.
Расположение блоков в салоне
Основной блок предохранителей и реле

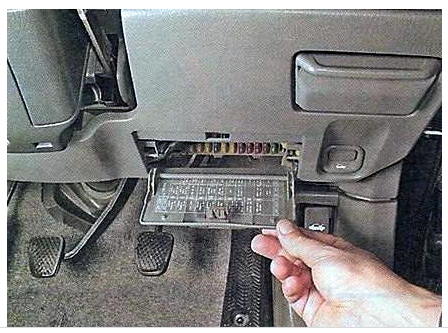

В интерьере автомобиля главный монтажный блок предохранителей и реле установлен в нижней секции торпедо на стороне водителя, скрытый под съёмной крышкой для удобного доступа.
Внешний вид блока примерно такой, как показано на фото ниже для Honda Stepwgn fuse box.
Диаграмма предохранителей
Расшифровка предохранителей и реле
| 1 | 15A Модуль аудиосистемы, контрольный блок навигации |
| 2 | 20A Контроллер центрального замка |
| 3 | 10A Мотор заднего стеклоочистителя, насос омывателя заднего стекла |
| 4 | 10A Правая фара ближний/дальний свет (high beam) |
| 5 | 10A Левая фара (дальний свет), сигнальная лампа дальнего света |
| 6 | 20A Привод заднего люка |
| 7 | Запасной предохранитель |
| 8 | 20A Привод переднего люка |
| 9 | Запасной |
| 10 | 20A Стеклоподъёмник пассажирской двери |
| 11 | 20A Стеклоподъёмник водительской двери |
| 12 | 7,5A Реле мигающих огней и поворотников |
| 13 | 15A Основное реле топливной системы |
| 15A Модуль SRS (подушка безопасности) | |
| 14 | Запасной |
| 15 | 7,5A Генератор, датчик скорости, регулятор напряжения, индикатор заряда |
| 16 | 7,5A ECU ABS, реле заднего обогрева |
| 17 | 15A Задний кондиционер, клапан A/C |
| 18 | 7,5A Реле вентилятора печки, реле охлаждающего вентилятора, панель климат-контроля |
| 19 | 7,5A Реле задних ходовых огней |
| 20 | Запасной |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A ECU SRS (VB) |
| 24 | 7,5A Реле люка (открытие/закрытие) |
| 25 | 7,5A Приборная панель, блокировка передач, система предупреждения скорости |
| 26 | 20A Очиститель лобового стекла, омыватель, интегрированный модуль |
| 27 | Запасной |
| 28 | 7,5A Прикуриватель (cigarette lighter fuse) |
| 29 | Запасной |
| 30 | 7,5A Подсветка приборов, интегрированный модуль |
| 31 | 7,5A ECU двигателя, основное реле впрыска |
| 32 | 7,5A Передние/задние габариты, подсветка номера |
| 33 | Запасной |
Оставшиеся позиции в блоке предназначены для запасных предохранителей.
Предохранитель прикуривателя в Honda Stepwgn — это номер 28, ключевой для зарядки устройств.
- R1 — Обогрев заднего стекла (rear defogger relay)
- R2 — Электростеклоподъёмники
- R3 — Аварийка и поворотники
Дополнительные компоненты в салоне

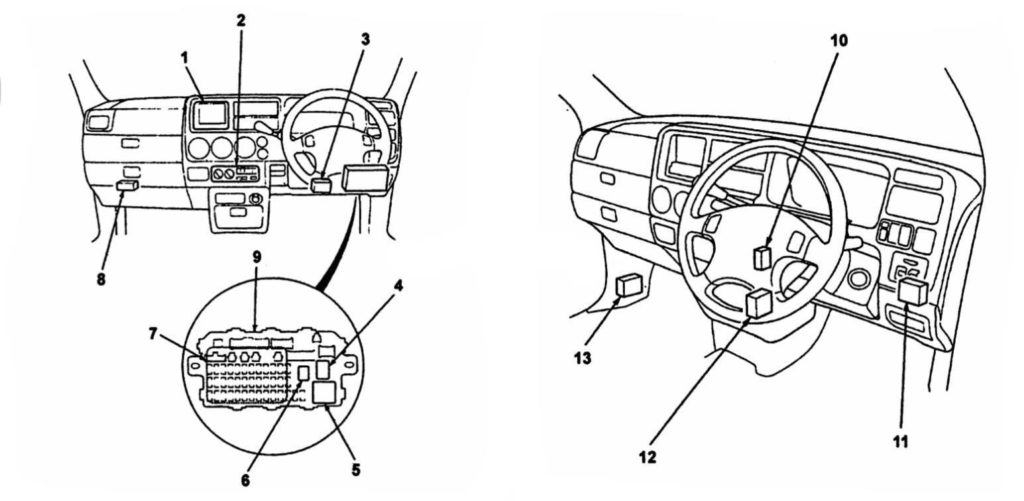

Диаграмма дополнительных элементов
Описание позиций
- Модуль навигации (для моделей с GPS)
- Блок климат-контроля / панель A/C и обогрева
- Система оповещения о скорости
- Реле стеклоподъёмников
- Реле-прерыватель поворотников
- Реле заднего обогрева
- Интегрированный контрольный блок
- Реле вентилятора печки (высокая скорость, StepWGN)
- Монтажный блок под торпедо водителя
- Реле прикуривателя
- Блок складывания зеркал
- Контроллер центрального замка
- Реле сдвижной двери (StepWGN)

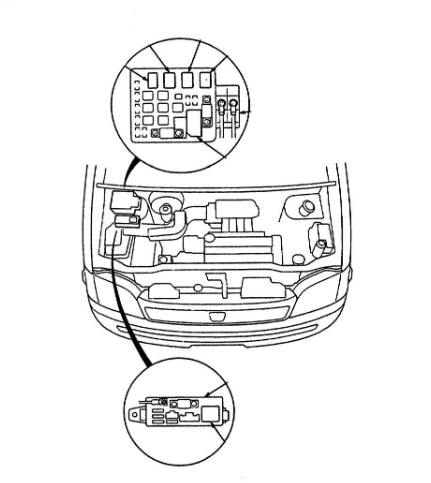

Монтажные блоки в моторном отсеке
В подкапотном пространстве справа расположены два блока с предохранителями и реле для различных систем Honda Stepwgn, включая двигатель и электронику.
Главный блок под капотом
Пример фото блока
Диаграмма на крышке
Полная схема
Описание компонентов
| 1 | 100A Аккумулятор (BATTERY); |
| 2 | 15A Клааксон и стоп-сигналы (HORN STOP); |
| 3 | 10A Аварийная сигнализация (HAZARD); |
| 4 | 30A Фары (HEAD LIGHT); |
| 5 | Запасной |
| 6 | 40A Стартер и зажигание (IG1); |
| 7 | 40A Стеклоподъёмники (POWER WINDOW); |
| 8 | 7,5A Внутреннее освещение (INTERIOR LIGHT); |
| 9 | 15A ECU двигателя (FI E/M); |
| 10 | 7,5A Задний ход (BACK UP); |
| 11 | 20A Обогрев заднего стекла (RR DEFROSTER); |
| 12 | 20A Центральный замок и люк (DR LOCK UNIT. ROOF); |
| 13 | 10A Вентилятор конденсора A/C; |
| 14 | 40A Вентилятор отопителя; |
| 15 | 20A Вентилятор охлаждения (COOLING FAN); |
| 16 | Реле вентилятора отопителя (HEATER MOTOR RELAY); |
| 17 | 40A Мотор отопителя (HEATER MOTOR); |
| 18 | Реле охлаждающего вентилятора (COOLING FAN RELAY); |
| 19 | Реле компрессора A/C (MG. CLUTCH RELAY); |
| 20 | Реле вентилятора конденсора (CONDENSER FAN RELAY) |
Блок ABS предохранителей
Диаграмма
Функции
- Реле насоса ABS (PUMP MOTOR RELAY);
- 7,5A Мотор ABS (MTR CHECK);
- 20A Система ABS (ABS+B);
- 40A Насос ABS (PUMP MOTOR)
Если у вас есть дополнения по fuse diagram Honda Stepwgn — делитесь в комментариях.
