Предохранители и реле Honda Pilot (2015–2023)

Honda Pilot третьего поколения производилась с 2015 по 2023 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годов выпуска. За этот период автомобиль претерпел несколько обновлений. В этой статье мы подробно разберём предохранители и реле для Honda Pilot 3, включая схемы расположения блоков, их места в автомобиле, иллюстрации и фото. Особое внимание уделим предохранителю, отвечающему за розетку прикуривателя.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Honda Pilot 3 и комплектации электрической системы вашего автомобиля.

Расположение блоков в салоне

Главный блок предохранителей

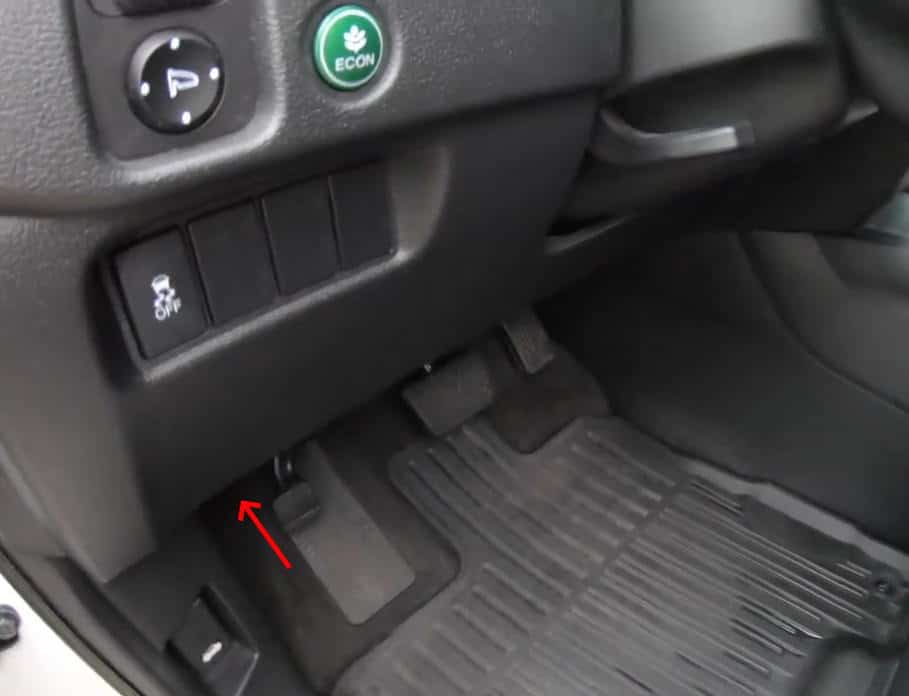

Блок предохранителей в интерьере автомобиля установлен под приборной панелью на стороне водителя.

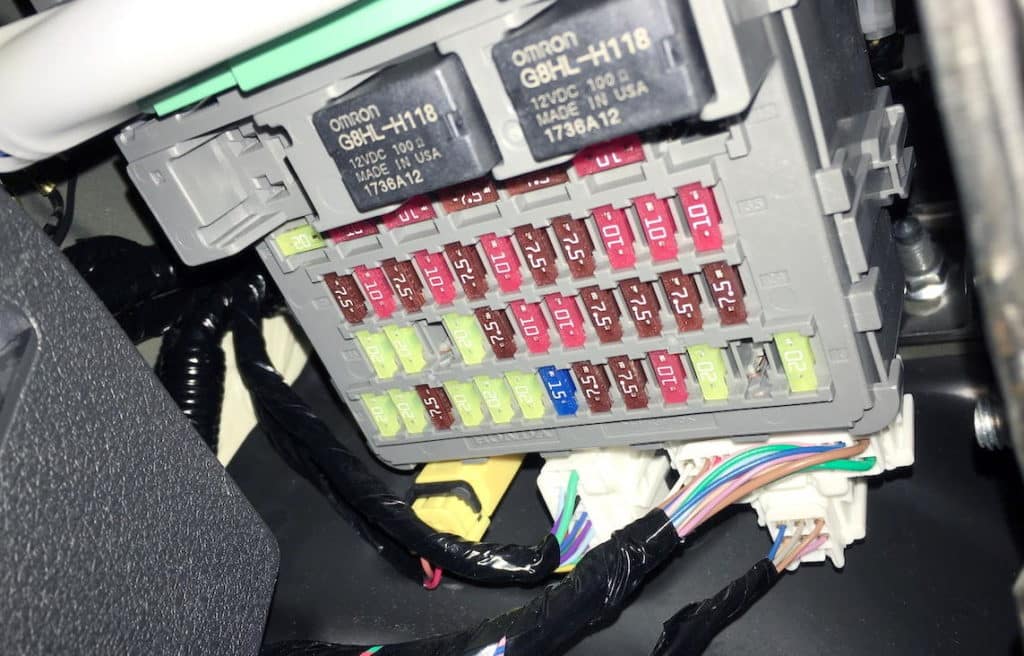

Иллюстрация расположения

Проверяйте точное назначение по схемам на крышке блока или на стойке под приборной панелью в вашем Honda Pilot 3.

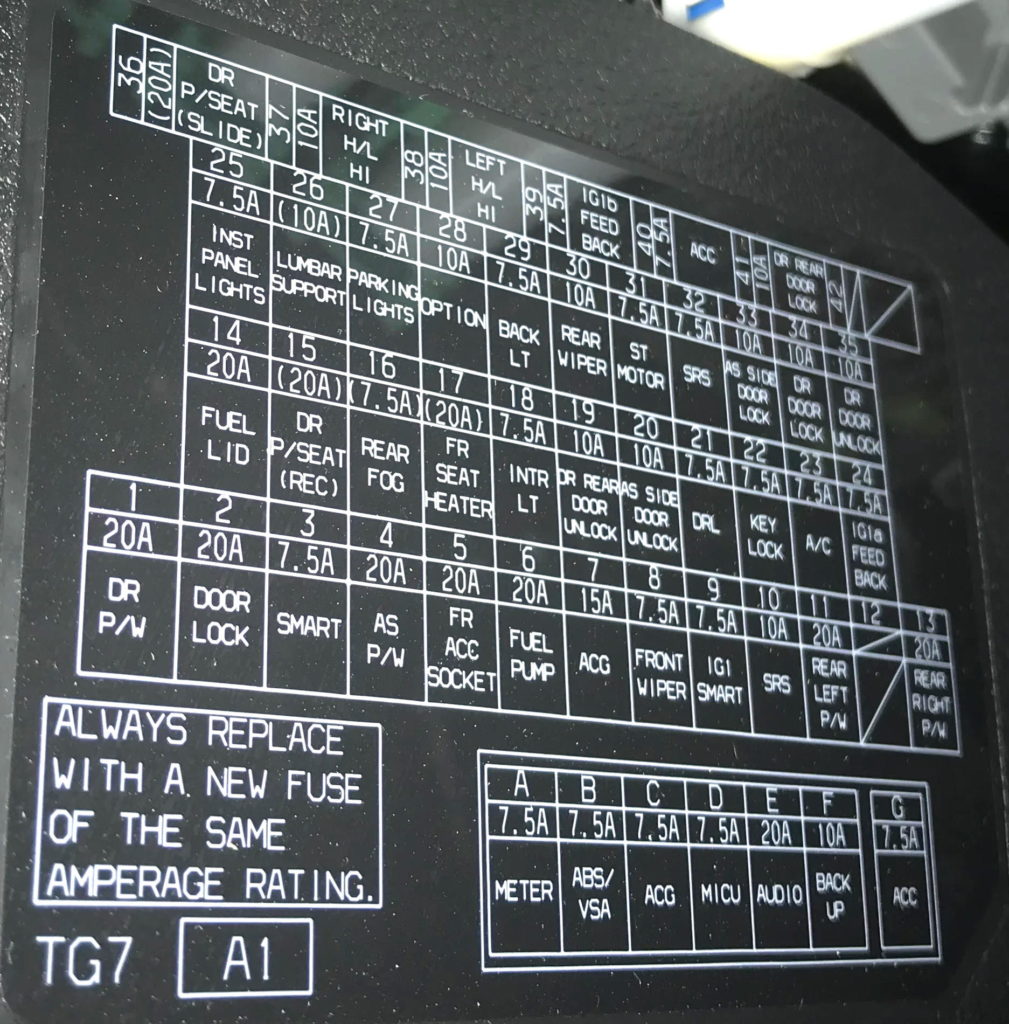

Пример схемы с маркировкой

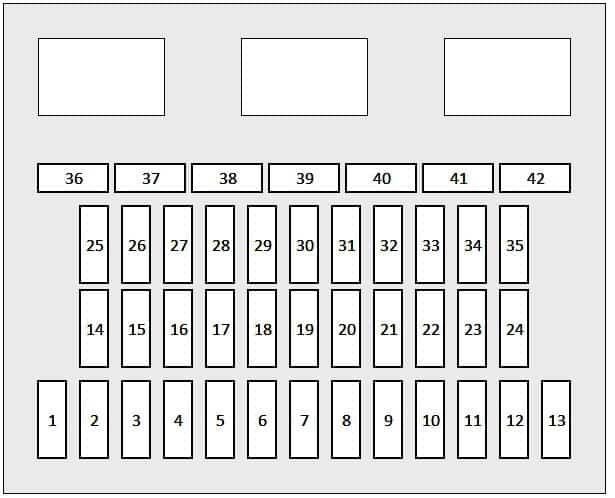

Схема блока предохранителей в салоне Honda Pilot 3

Расшифровка предохранителей

1	20А Стеклоподъёмник водителя
2	20А Центральный замок
3	7,5А SMART
4	20А Стеклоподъёмник пассажира
5	20А Передняя розетка прикуривателя
6	20А Топливный насос
7	15А ACG
8	7,5А Передний очиститель
9	7,5А IG1 SMART (модели с системой автоматической остановки на холостом ходу) ABS / VSA (модели без системы автоматической остановки на холостом ходу)
10	10А SRS
11	20А Стеклоподъёмник задний левый
12	—
13	20А Стеклоподъёмник задний правый
14	20А Лючок бензобака
15	20А Питание сиденья водителя
16	7,5А Задние противотуманные фары
17	20А Обогрев передних сидений
18	7,5А INTR LT
19	10А Разблокировка задней двери водителя
20	10А Разблокировка задней двери пассажира
21	7,5А DRL
22	7,5А KEY LOCK
23	7,5А A/C
24	7,5А IG1a FEED BACK
25	7,5А Подсветка панели приборов
26	10А Поясничная поддержка
27	7,5А Парковочные огни
28	10А Опция
29	7,5А BACK LT (модели с системой автоматической остановки на холостом ходу) ABS / VSA (модели без системы автоматической остановки на холостом ходу)
30	10А Задний стеклоочиститель
31	7,5А ST MOTOR (модели с системой автоматической остановки на холостом ходу) ABS / VSA (модели без системы автоматической остановки на холостом ходу)
32	7,5А SRS
33	10А Запирание двери со стороны пассажира
34	10А Запирание двери со стороны водителя
35	10А Отпирание двери со стороны водителя
36	20А Питание сиденья водителя (SLIDE)
37	10А Дальний свет правой фары
38	10А Дальний свет левой фары
39	7,5А IG1b FEED BACK
40	7,5А ACC
41	10А Запирание задней двери со стороны водителя
42	—

Предохранитель №5 в салонном блоке отвечает за переднюю розетку прикуривателя в Honda Pilot 3. Дополнительные предохранители и реле расположены в моторном отсеке.

Вспомогательный блок

Этот блок может находиться поблизости от основного в салоне.

Схема вспомогательного блока предохранителей Honda Pilot 3

Описание предохранителей

A — 10А Приборы
B — 7.5A ABS / VSA
C — 7.5A ACG
D — 7.5 MICU
E — 15А Аудио
F — 10A Задний ход
G — 7.5A ACC

Блоки предохранителей в моторном отсеке

Блок справа

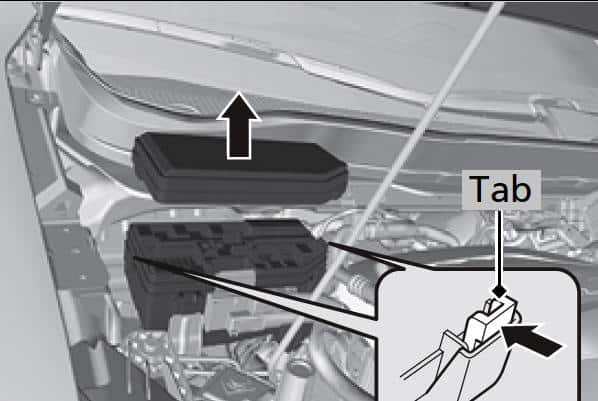

Расположен в подкапотном пространстве справа и защищён крышкой.

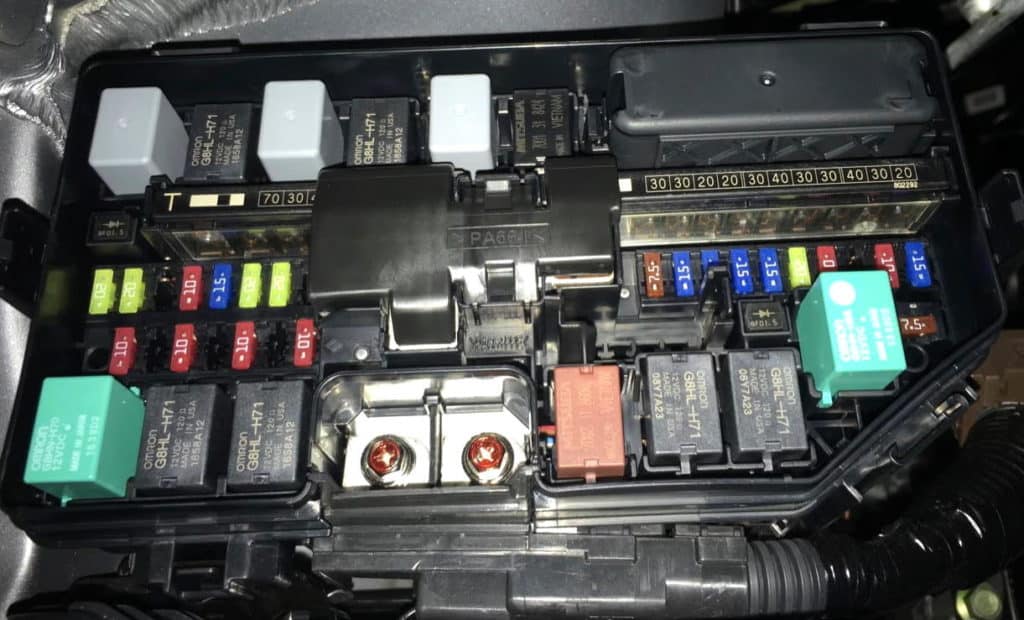

Внешний вид блока выглядит примерно так.

Схема правого блока под капотом

Назначение предохранителей и реле

1	70А
1	30А Задний вентилятор
1	40А Мотор ABS/VSA
1	20А ABS/VSA FSR
1	30А Главный вентилятор
1	150А Главный предохранитель
2	30А Вентилятор
2	30А Мотор очистителя
2	20А Омывайка
2	20А Защита от солнца
2	30А Подвеска двигателя
2	40А Передний вентилятор
2	30А Инвертор A/C
2	30А Стандартный усилитель
2	40А Задний обогреватель стекла
2	30А
2	20А Премиальный усилитель
3	—
3	—
3	—
3	—
4	10А Парковочные огни
5	7,5А Управление круиз-контролем
6	10А Стоп-сигнал
7	10А FI SUB VSS
8	10А Ближний свет левой стороны
9	—
10	10А Ближний свет правой стороны
11	7,5А IGPS
12	20А Инжектор
13	20А Ближний свет, главный предохранитель
14	10А FI-ECU BACKUP
15	10А Передние противотуманные фары
16	15А Аварийная сигнализация
17	20А Питание сиденья пассажира
18	20А Питание сиденья пассажира
19	20А Премиальный усилитель
20	7,5А Э/М муфта сцепления
21	15А Главное реле
22	15А FI SUB
23	15А Катушка зажигания
24	15А DBW
25	20А SMALL/STOP MAIN
26	10А Задний ход
27	15А Подогрев рулевого управления
28	10А Сигнал
29	15/20А Радио

Блок слева

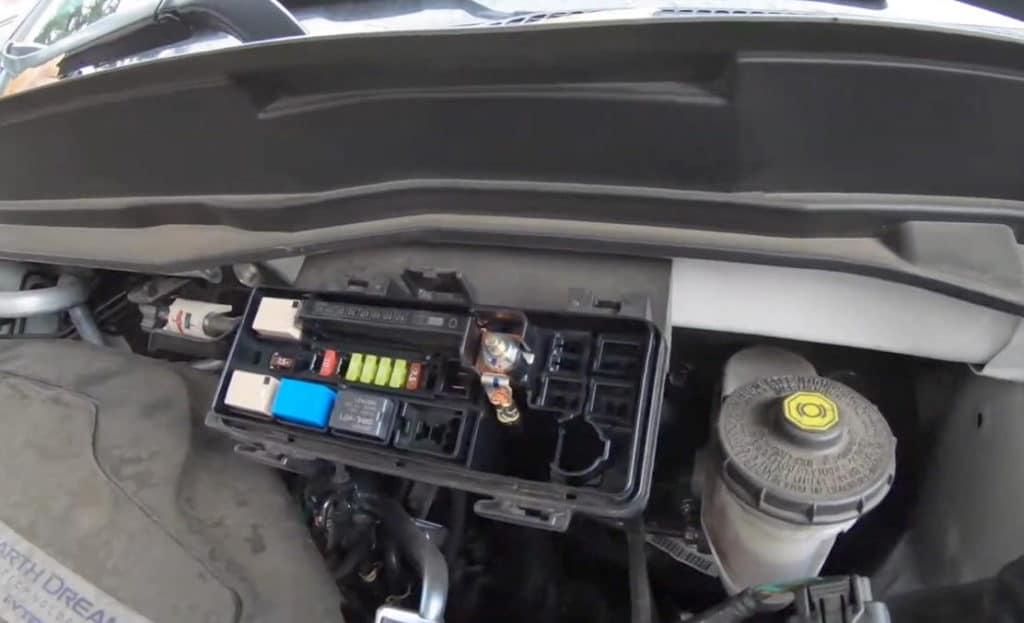

Монтируется рядом с аккумулятором и также прикрыт крышкой.

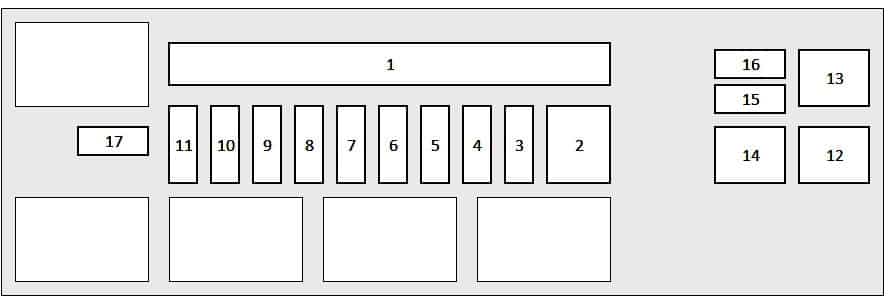

Схема левого блока под капотом Honda Pilot 3

Расшифровка предохранителей

1	40A ST CUT1
1	20A 4WD
1	30A Зажигание главное
1	30A Зажигание главное 2
1	40А Мотор задней двери
1	60А F/B MAIN2
1	60А F/B MAIN
1	60А EPS
2	30А Главный прицеп
3	20А Тормоз прицепа
4	7,5А Датчик батареи
5	20А Дальний свет, главный предохранитель
6	20А Привод закрытия задней двери
7	20А Центральная розетка ACC SOCKET
8	20А Задняя розетка прикуривателя
9	15А Обогрев переднего очистителя
10	10А ACC/IG2 главный
11	20А Зарядка трейлера
12	30А IDLE STOP ST CUT
13	30А IDLE STOP
14	30А IDLE STOP
15	15А Электрический переключатель скоростей
16	20А Обогрев задних сидений
17	7,5А ST CUT FEED BACK
