Honda Pilot 2 поколения (код YF4) с мотором объёмом 3.5 литра производилась в период с 2008 по 2015 год (включая 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 годы) и пережила обновление в ходе рестайлинга. На американском и канадском рынках этот SUV выпускался в вариантах LX, EX, EX-L и Touring. В этой статье собраны данные о размещении электронных модулей управления, подробном разборе предохранителей и реле Honda Pilot 2 поколения, включая схемы предохранительных блоков, иллюстрации и визуальные примеры. Особое внимание уделим предохранителю прикуривателя для Honda Pilot 2009-2015.
Положение блоков и функции компонентов внутри них могут варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта вашего Honda Pilot.
Электронные блоки в интерьере
Местоположение

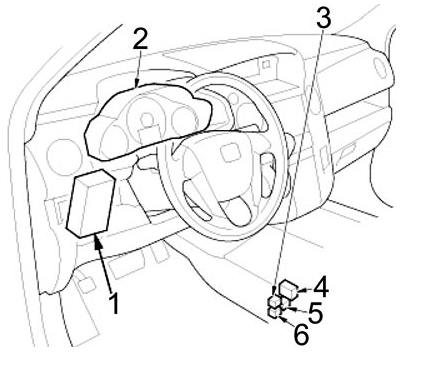

Диаграмма расположения блоков в салоне 1
Расшифровка
- Предохранительный блок
- Модуль комбинации приборов
- Реле для розетки №1
- ’09-’10: Реле обогрева задней зоны
- ’11-’15: Реле обогрева задней зоны
- Реле для розетки №2

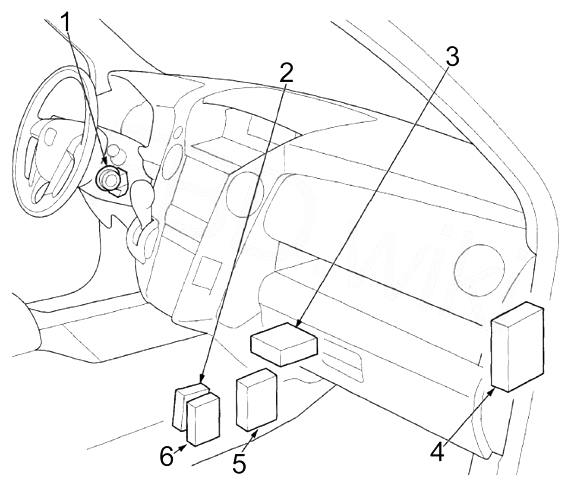

Диаграмма расположения блоков в салоне 2
Обозначения
- Модуль иммобилайзера
- Контроллер USB-разъёма
- Блок подушек безопасности
- Аудиоусилитель
- Модуль AC-инвертора
- Блок HandsFreeLink

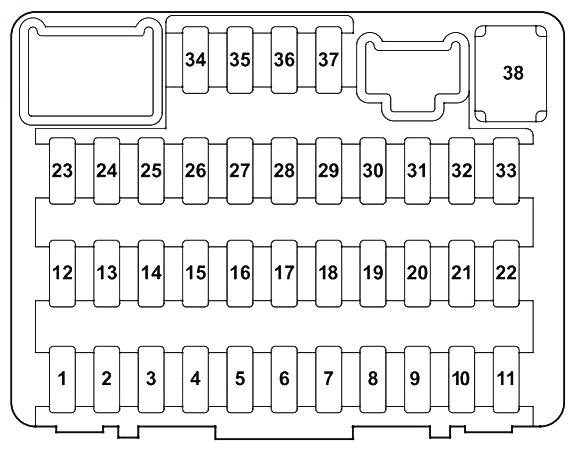

Предохранительный блок

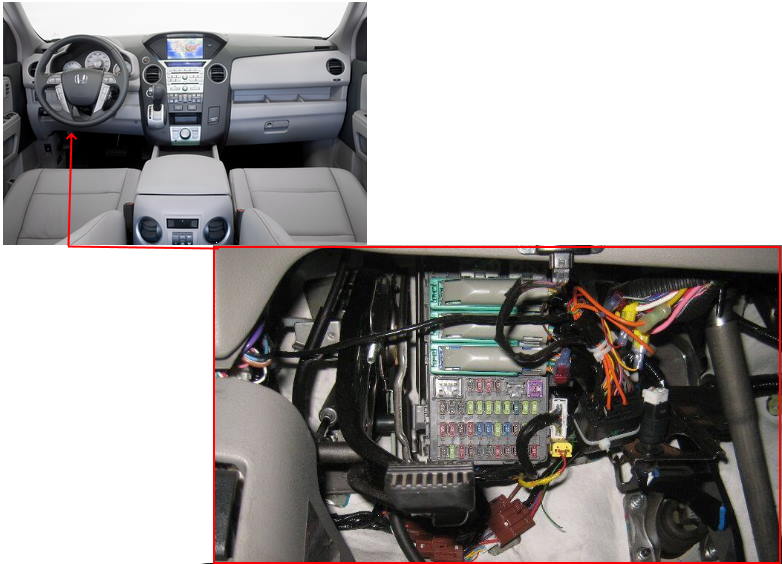

Главный блок предохранителей и реле в интерьере расположен под торпедо со стороны водителя.
Диаграмма
Функции
| 1 | 7,5А Полный привод (VTM-4), реле VTM-4 |
| 2 | 15А ’09-’11: Топливный泵 (реле PGM-FI №2), иммобилайзер, PCM |
| 20А ’12-’15: Топливный泵 (реле PGM-FI №2), иммобилайзер, PCM | |
| 3 | 10А Генератор, ELD, EVAP, датчик тормоза, PCM |
| 4 | 7,5А VSA, датчик рыскания/ускорения |
| 5 | 15А ’09-’11: Подогрев передних кресел |
| 6 | — |
| 7 | 10А Электрорегулировка поясницы водителя, автоосвещение |
| 8 | 7,5А Автоосвещение, габариты/задний ход, TPMS |
| 9 | 7,5А SRS, ODS, индикатор SRS пассажира |
| 10 | 7,5А ACM, зеркало с электрохромом/монитором, компас, приборы, зеркала/сиденья, задний ход, багажник, селектор АКПП, прицеп, VTM-4, подогрев сидений (’12-’15), автоосвещение (’12-’15), датчик АКПП (’12-’15), навигация (’12-’15) |
| 11 | 10А SRS-модуль |
| 12 | 10А Правая фара (дальний) |
| 13 | 10А Левая фара (дальний) |
| 14 | 7,5А Подсветка приборов/салона/перчатки/подлокотника, индикатор SRS (’12-’15), HFL-Navigation (’12-’15), HFL (’12-’15), переключатель света, HomeLink |
| 15 | 15А ’09-’10: Габариты/номер, реле прицепа |
| 10А ’11-’15: Габариты/номер, реле прицепа | |
| 16 | 15А Правая фара (ближний) |
| 17 | 15А Левая фара (ближний) |
| 18 | 20А DRL, MICU |
| 19 | 15А Габариты, MICU, предохранители № 14, 15 (салон) |
| 20 | 7,5А TPMS, задний ПТФ |
| 21 | 20А Ближний свет, MICU |
| 22 | 7,5А PCM (VBSOL2) |
| 23 | 7,5А Стартер (STRLD), PCM |
| 24 | — |
| 25 | — |
| 26 | 20А Стеклоподъёмник водителя, контроллер подъёма (’09-’11), MCU двери (’12-’15) |
| 27 | 20А Опция |
| 28 | 20А Люк |
| 29 | 20А Центральный замок, MICU |
| 30 | 20А Стеклоподъёмник пассажира |
| 31 | 30A Аудиоусилитель |
| 32 | 20A Правый задний подъёмник |
| 33 | 20A Левый задний подъёмник |
| 34 | — |
| 35 | 10A Аудио, активный круиз, реле розеток багажника/консоли №1/№2, передняя розетка, HFL, микрофон HFL/навиг/ANC (Touring), соленоид ключа, MICU, дисплей, USB, ANC, интерфейс |
| 36 | 10A Зеркала, AC-инвертор, реле компрессора А/С, зеркало/монитор, HVAC, реле подогрева сидений, вентилятор охлаждения (диод), передний обогрев, задний обогрев, опциональный коннектор, контроллер подъёма (’09-’11), вентилятор охлаждения (диод), задний обогрев, климат задних, обогрев стекла, прицеп, MCU двери (’12-’15) |
| 37 | 7,5A DRL, MICU |
| 38 | 30A Передние/задние дворники, MICU |
| — | 7,5A Стартер, замок зажигания (ST), дистанционный старт, PCM |
В верхней секции блока возможна установка до 3 реле.
Диаграмма
Функции
| R1 | Стеклоподъёмники |
| R2 | Топливный насос (PGM-FI Main 2) |
| R3 | Стартер №1 |

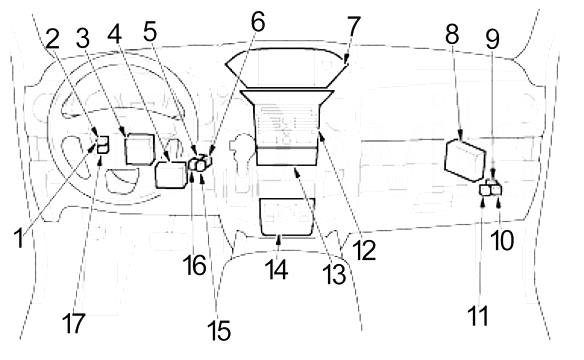

Вспомогательные компоненты
Диаграмма
Расшифровка
- ’11-’15: Реле стекла багажника
- ’09-’10: Реле стекла багажника
- Контроллер габаритов/заднего хода
- Модуль автоосвещения
- Реле VTM-4
- Реле передней розетки
- Контроллер дисплея (аудио/навиг/климат)
- Модуль активных подушек
- Реле дальнего света
- Реле ПТФ
- Реле багажной розетки
- Аудиоконтроллер
- Климат-модуль
- Панель навигации
- Реле зажигания (Acc Cut)
- Реле зажигания (IG2)
- Реле стартера №2
Блоки в моторном отсеке
Местоположение

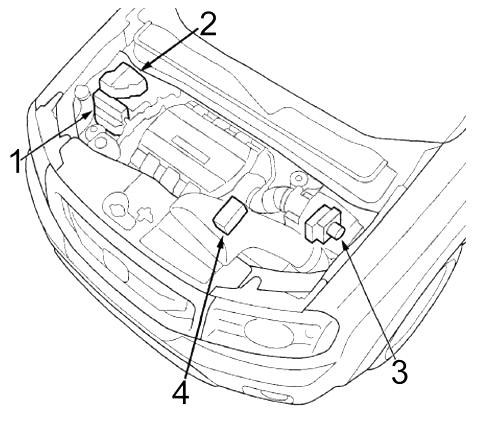

Диаграмма расположения блоков под капотом Honda Pilot 2
Описание
- PCM
- Блок предохранителей и реле
- Модуль VSA
- Предохранительный блок

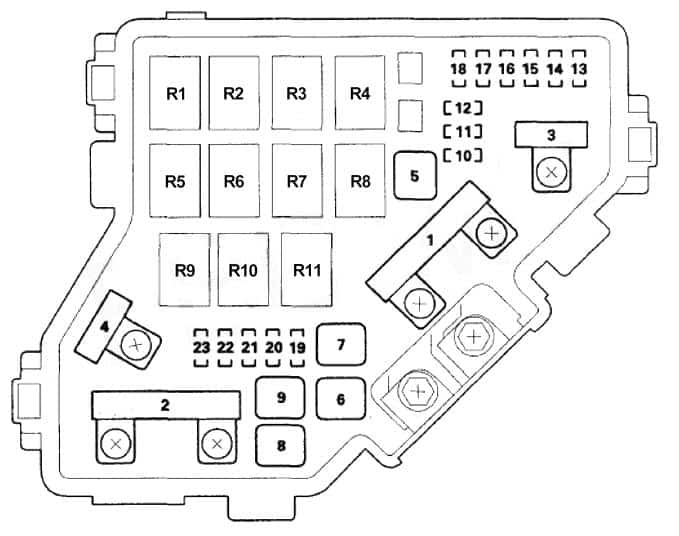

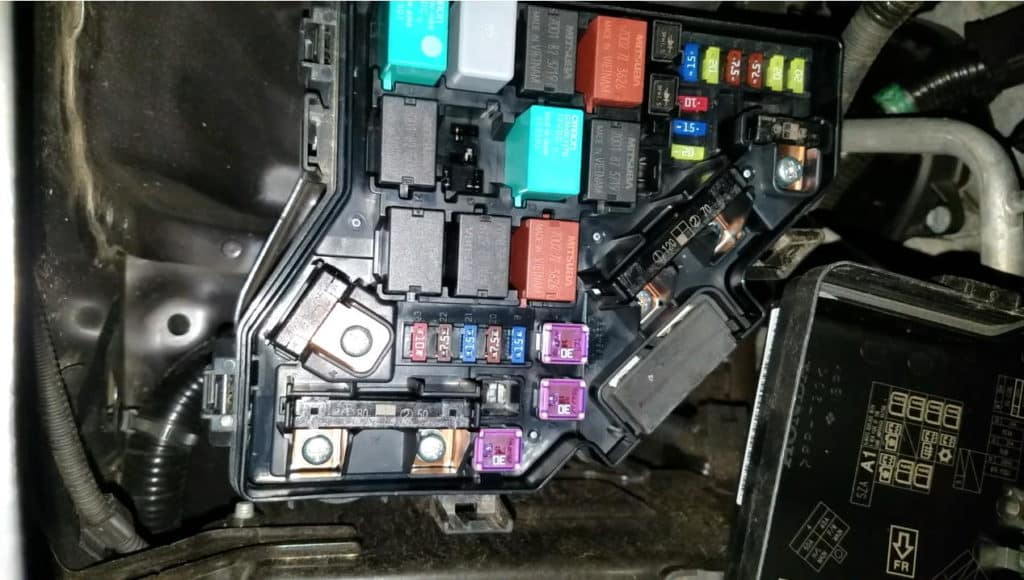

Основной блок предохранителей и реле
В моторном отсеке главный блок предохранителей с реле размещён справа, под пластиковой крышкой.
Диаграмма
Обозначения
| 1 | 120A Основной предохранитель |
| 2 | 50A Замок зажигания (BAT), стартер (реле №1 & №2), предохранитель № 23 (салон) |
| 80A Предохранители № 5, 6, 7, 27, 28, 29, 31 (салон) | |
| 3 | 30A ’12-’15: AC-инвертор |
| 40A ’12-’15: Передний обогрев (реле) | |
| 4 | 50A Предохранители № 18, 19, 20, 21 (салон) |
| 40A Реле подъёмников, предохранители № 24, 25, 26, 30, 32, 33 (салон) | |
| 5 | — |
| 6 | 30A Вентилятор А/С (реле) |
| 7 | 30A Вентилятор охлаждения (реле) |
| 8 | 30A Обогрев заднего стекла (реле) |
| 9 | 40A ’09-’11: Передний обогрев (реле) |
| 10 | 20A ПТФ |
| 11 | 15A Доп. реле ECM, A/F сенсор передний, HO2S передний, A/F задний, HO2S задний, EVAP (’12-’15), предохранитель № 15 (моторный отсек) |
| 12 | 10A ACM |
| 13 | 20A Сиденье пассажира (наклон) |
| 14 | 20A Сиденье пассажира (продольное) |
| 15 | 7,5A Реле вентилятора А/С (диод) |
| 16 | 20A ’09-’11: Реле дальнего света |
| 7,5A ’12-’15: PCM (VBUM) | |
| 17 | 20A Аудио, микрофон HFL/навиг/ANC (Touring) |
| 18 | 15A Реле катушек зажигания, катушки |
| 19 | 15A Реле PGM-FI №1: CKP, CMP, ETCS, форсунки, MAF, PCM, реле PGM-FI №2 (насос) |
| 20 | 7,5A Муфта А/С (реле) |
| 21 | 15A Реле ETCS |
| 22 | 10A ’09-’11: Салон/багажник, подсветка козырьков/дверей, опция, HomeLink, подсветка замка |
| 7,5A ’12-’15: Салон/багажник, подсветка козырьков/дверей, опция, HomeLink, подсветка замка | |
| 23 | 10A Дисплей, DLC, приборы, HFL, зеркала/сиденья, багажник, подъёмники (’09-’11), развлечения задних, навиг, аудио, ANC (’12-’15), микрофон HFL-навиг-ANC (’12-’15), иммобилайзер (’12-’15), MCU двери (’12-’15), USB (’12-’15) |
| Реле | |
| R1 | Управление вентилятором |
| R2 | ACM |
| R3 | Доп. реле ECM (PGM-FI Sub) |
| R4 | Катушки зажигания |
| R5 | Вентилятор А/С |
| R6 | Передний обогрев |
| R7 | Обогрев заднего стекла |
| R8 | Муфта А/С |
| R9 | Вентилятор охлаждения |
| R10 | ETCS |
| R11 | PGM-FI Main №1 |

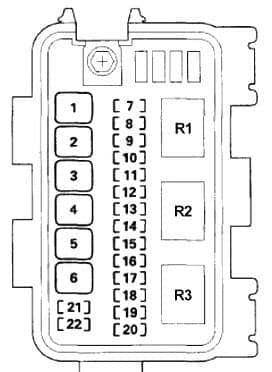

Дополнительный предохранительный блок

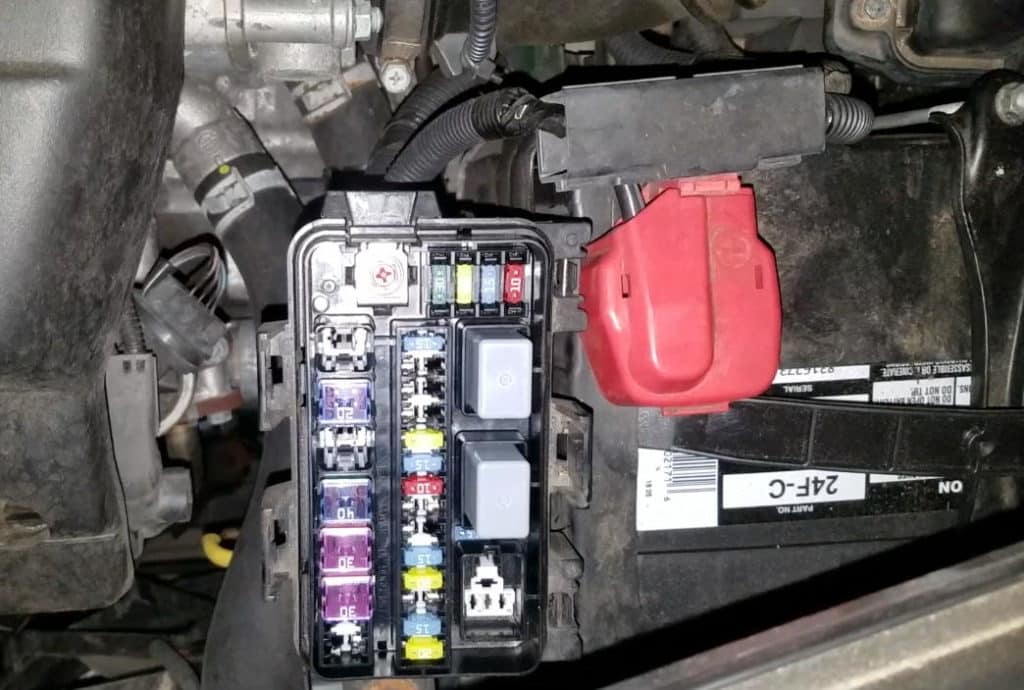

Второй блок предохранителей расположен рядом с аккумулятором и защищён крышкой.
Проверяйте функции компонентов по схемам на крышке блока для вашего Honda Pilot.

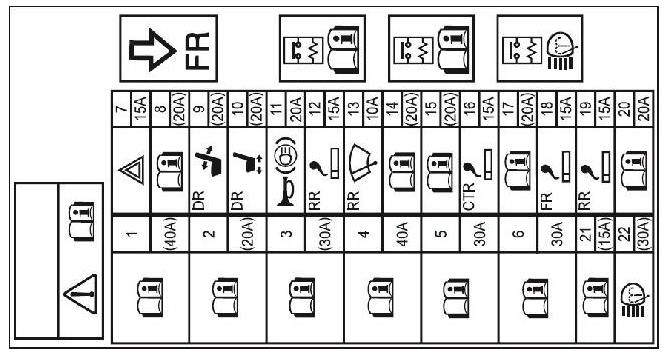

Пример схемы на крышке блока
Диаграмма
Расшифровка
| 1 | 40A Электропривод багажника |
| 2 | 20A VTM-4 |
| 3 | 30A Предохранители № 1, 2, 3, 4 (багажник) |
| 4 | 40A VSA |
| 5 | 30A Реле заднего обогрева |
| 6 | 30A VSA |
| 7 | 15A Поворотники/аварийка, MICU |
| 8 | 20A Закрытие багажника |
| 9 | 20A Сиденье водителя (наклон/высота) |
| 10 | 20A Сиденье водителя (продольное) |
| 11 | 20A Датчик тормоза, стопы/доп. стоп, MICU, PCM, прицеп, тормоза прицепа |
| 12 | 15A Розетка консоли №2 |
| 13 | 10A Задний дворник |
| 14 | 20A Тормоза прицепа |
| 15 | 20A AC-инвертор, подогрев сидений (’12-’15) |
| 16 | 15A Розетка консоли №1 |
| 17 | 20A Зарядка АКБ прицепа |
| 18 | 15A Передняя розетка (прикуриватель) |
| 19 | 15A Розетка багажника |
| 20 | 20A Стекло багажника |
| 21 | 15A Подогрев задних сидений |
| 22 | 30A Омыватель фар |
| Реле | |
| R1 | Задний дворник №1 (вперёд) |
| R2 | Задний дворник №2 (назад) |
| R3 | — |
Предохранители №12, 16, 18 и 19 отвечают за розетки прикуривателя в Honda Pilot 2.

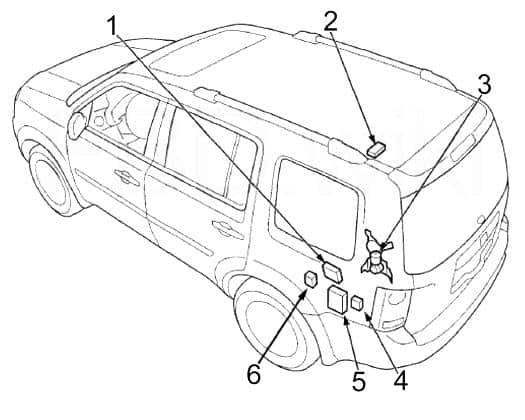

Блоки в багажнике
Местоположение
Диаграмма расположения блоков в багажнике
Функции
- Контроллер привода багажника
- Модуль компаса
- Привод багажника
- Контроллер света прицепа
- Модуль VTM-4
- Предохранительный блок

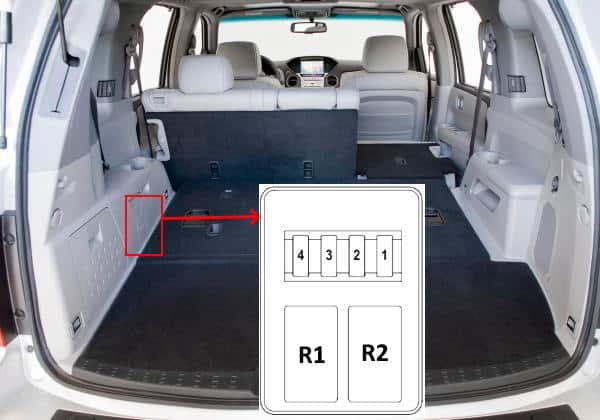

Предохранительный блок
Этот блок размещён слева; для доступа снимите защитную панель.
Диаграмма
Описание
| 1 | 7,5А Поворотники/аварийка прицепа |
| 2 | 7,5А Задний ход прицепа |
| 3 | 7,5А Стопы прицепа |
| 4 | 20А Габариты прицепа |
| Реле | |
| R1 | Зажигание прицепа |
| R2 | Свет прицепа |
Обнаружили неточность или хотите дополнить статью о предохранителях Honda Pilot — поделитесь в комментариях, мы ценим отзывы.
