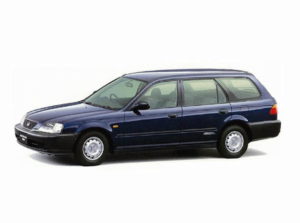

Honda Partner выпускался в период с 1996 по 2006 год, включая модели 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов, за это время автомобиль претерпел несколько значимых обновлений. Эта модель основана на единой платформе с Honda Domani и Honda Orthia, поэтому представленный обзор предохранителей и реле Honda Partner будет актуален также для владельцев Domani и Orthia. В статье мы разберем характеристики предохранителей и реле для Хонда Партнер, Орхия и Домани, включая детальные схемы блоков предохранителей, их точное расположение в автомобиле, иллюстрации с фотографиями и практическими примерами замены. Особо отметим предохранитель, отвечающий за работу прикуривателя в Honda Partner.
Функции предохранителей и реле могут варьироваться в зависимости от конкретного года производства и комплектации вашего Honda Partner, Domani или Orthia.
Блок в салоне
Основной блок предохранителей и реле в интерьере расположен в нижней секции приборной панели, на стороне водителя, для удобного доступа при диагностике или замене.
Чтобы получить доступ к блоку предохранителей Honda Partner в салоне, снимите защитную пластиковую крышку.
Внешний вид блока предохранителей и реле в салоне Honda Partner выглядит примерно следующим образом.
Схема блока предохранителей в салоне Honda Partner
Расшифровка предохранителей и реле салонного блока
| 1 | 20A Электропривод передних сидений (регулировка продольного положения и высоты) |
| 2 | 20A Электропривод сидений (регулировка наклона спинки), система подогрева сидений |
| 3 | 10A Задний дворник, модуль противоугонной сигнализации |
| 4 | 10A Правая фара (дальний световой пучок), DRL (дневные ходовые огни), интегральный блок кузовной электроники (ICU) |
| 5 | 10A Левая фара (дальний свет), DRL (дневные ходовые огни) |
| 6 | Модуль иммобилайзера и противоугонной системы |
| 30A Контроллер омывателя фар | |
| 7 | 20A Левый задний электростеклоподъемник |
| 8 | 20A Правый задний электростеклоподъемник |
| 9 | 15A Система зажигания (катушки) |
| 10 | 20A Электростеклоподъемник переднего пассажирского сиденья |
| 11 | 20A Электростеклоподъемник водительского сиденья |
| 12 | 7,5A Система аварийной сигнализации |
| 13 | 15A Реле ЭБУ двигателя (PGM-FI main), топливный насос, модуль SRS (подушки безопасности) |
| 14 | 7,5A Аудиосистема (для моделей 1996-1998), круиз-контроль, центральный замок (1999-2000), ключевой доступ без ключа (1999-2000) |
| 15 | 7,5A Альтернатор, датчик скорости, ЭБУ АКПП, контроллер стабилизации напряжения, индикатор перегрева охлаждающей жидкости |
| 16 | 7,5A Электрообогрев заднего стекла (1996-1998), ABS, регулировка боковых зеркал (1999-2000) |
| 17 | 7,5A Регулировка боковых зеркал (1996-1998), дроссельная заслонка, панель климат-контроля, вентиляторы обдува, реле подогрева сидений, контроллер складывания зеркал |
| 18 | 7,5A DRL (дневные ходовые огни), интегральный блок ICU |
| 19 | 7,5A Лампы заднего хода, контроллер блокировки дифференциала |
| 20 | 7,5A DRL, задний противотуманный фонарь |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A Модуль SRS (подушки безопасности) |
| 24 | 7,5A Реле электростеклоподъемников, люк в крыше, корректор фар, омыватель фар |
| 25 | 7,5A Интегральный блок ICU, блокировка селектора АКПП, панель приборов |
| 26 | 20A Передний стеклоочиститель и система омывателя |
| 27 | 10A 1996-1998: Прикуриватель Honda Partner |
| 15A 1999-2000: Прикуриватель Honda Partner | |
| 28 | 10A 1996-1997: Аудиосистема |
| 15A 1998: Аудиосистема | |
| 10A 1999-2000: Аудиосистема | |
| 29 | 7,5A Задний противотуманный фонарь, блок ICU |
| 30 | 7,5A Освещение приборной панели |
| 31 | 7,5A Реле ЭБУ двигателя (PGM-FI), PCM/ECM, интегральный блок ICU |
| 32 | 7,5A Габаритные огни, подсветка номерного знака |
| 33 | 7,5A Контроллер блокировки, селектор АКПП, соленоид ключа зажигания, переключатель фар |
| Расположение реле в салонном блоке предохранителей | |
| R1 | Реле электрообогрева заднего стекла |
| R2 | Реле электростеклоподъемников |
| R3 | Реле указателей поворота и аварийной сигнализации |
Предохранитель №27 отвечает за питание прикуривателя в Honda Partner, Domani и Orthia.
Блок под капотом
Блоки под капотом
Расположение
В моторном отсеке Honda Partner, справа от двигателя, размещено два блока с предохранителями и реле для различных систем автомобиля.
Схема расположения блоков предохранителей под капотом
Обозначения блоков под капотом Honda Partner
- Блок предохранителей антиблокировочной системы (ABS)
- Основной блок предохранителей и реле
Блок предохранителей АБС
Иллюстрация внешнего вида
Схема предохранителей ABS блока
Расшифровка предохранителей и реле ABS
| 61 | 40A Насос ABS |
| 62 | 20A ЭБУ ABS |
| 63 | 7,5A ЭБУ ABS |
| Реле | |
| R1 | Реле насоса ABS |
Блок предохранителей и реле
Этот блок установлен в моторном отсеке рядом с аккумулятором для быстрого доступа при ремонте систем Honda Partner.
Всегда сверяйтесь с маркировкой на крышке блока предохранителей для точной идентификации элементов в вашем Honda Partner.
Фотография блока
Схема блока предохранителей и реле под капотом
Расшифровка предохранителей и реле подкапотного блока Honda Partner
| 41 | 80/100А Главный предохранитель системы |
| 42 | 40A Замок зажигания (BAT цепь) |
| 43 | 7,5A Освещение салона, OBD диагностический порт |
| 44 | 20A Реле ЭБУ двигателя (PGM-FI), реле инжекторов |
| 15A Реле ЭБУ двигателя (PGM-FI), реле инжекторов | |
| 45 | — |
| 46 | 40A Электростеклоподъемники (реле стеклоподъемников) |
| 47 | 7,5A Аудиосистема, часы, ЭБУ PCM (VBU), ЭБУ АКПП TCM (1996-1998), панель климат-контроля, антенна, контроллер зеркал |
| 48 | 30A Переключатель света, предохранитель №33 |
| 49 | — |
| 50 | 30A Электрообогрев заднего стекла (реле обогрева) |
| 51 | 20A Центральный замок (1999-2000), контроллер бесключевого доступа (1999-2000), люк |
| 52 | 15A Клааксон, стоп-сигналы |
| 53 | 10A Аварийная сигнализация, реле поворотников |
| 54 | 40A Противоугонная система |
| 55 | 40A Вентилятор отопителя (реле отопителя) |
| 56 | 20A Вентилятор кондиционера (реле вентилятора), компрессор А/С (реле муфты) |
| 57 | 20A Вентилятор радиатора (реле охлаждения) |
| Реле | |
| R1 | Реле вентилятора кондиционера |
| R2 | Реле муфты компрессора А/С |
| R3 | Реле вентилятора охлаждения |
| R4 | Реле отопителя |
Если у вас есть идеи по улучшению этого руководства по предохранителям Honda Partner, делитесь в комментариях.
