Honda Odyssey третьего поколения производилась в период с 2003 по 2010 годы, включая модели 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов. Кузовные индексы: RB1, RB2, а также рестайлинговые варианты RL3, RL4 или RB3, RB4, которые иногда относят к четвертому поколению. В этой статье мы подробно разберем расположение электронных блоков управления, схемы предохранителей и реле для Honda Odyssey 3 и 4 поколений, с иллюстрациями блоков, фотографиями и примерами. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки в автомобиле Honda Odyssey.
Расположение блоков предохранителей и реле Honda Odyssey, их функции могут варьироваться в зависимости от года выпуска, региона комплектации и степени электрического оснащения вашего автомобиля.
Блоки предохранителей в салоне Honda Odyssey
Расположение блоков

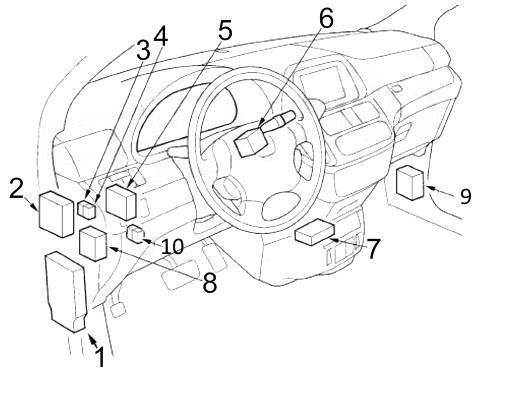

Общая схема размещения блоков управления в интерьере
Описание элементов
- Основной блок предохранителей и реле №1
- Контрольный блок парковочных/задних датчиков
- Реле привода педального узла (движение вперед)
- Реле привода педального узла (движение назад)
- Модуль автоматического освещения
- Блок комбинированного переключателя
- ’08-’10: Модуль системы HandsFreeLink
- ’08-’10: Контроллер дневных ходовых огней (DRL)
- Блок предохранителей и реле №2
- Реле люка (открытие/закрытие)
Основной блок предохранителей и реле №1 для Honda Odyssey

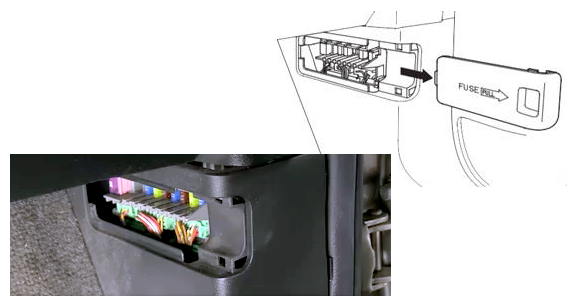

Первый блок предохранителей и реле установлен под приборной панелью, на водительской стороне, за защитной крышкой.

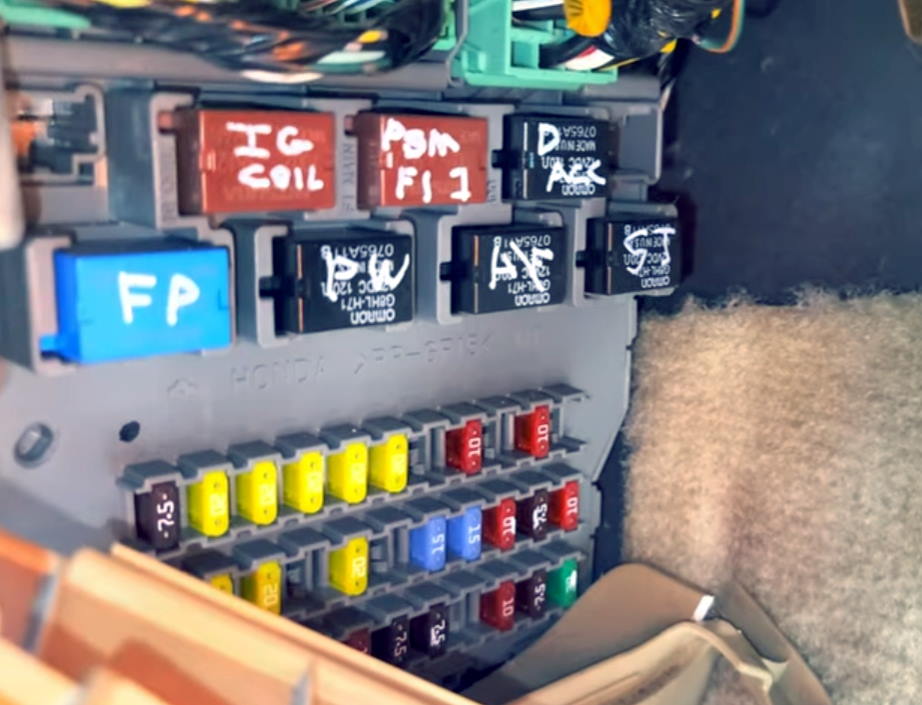

Пример фото расположения
Диаграмма блока
Расшифровка предохранителей
| 1 | 7,5A ’08-’10: Система контроля давления в шинах (TPMS) |
| 2 | 15A Катушки зажигания, блок управления двигателем и коробкой передач (PCM), реле блока управления двигателем (Main) |
| 3 | 10A Реле дневных ходовых огней (DRL), блок управления дневными ходовыми огнями (’08-’10), блок кузовной электроники (MICU) |
| 4 | 15A Датчики соотношения воздух /топливо (A/F), подогреваемые кислородные датчики (HO2S) |
| 5 | 10A Аудиосистема, блок управления навигацией, XM ресивер, DVD плеер |
| 6 | 7,5A Освещение салона, освещение багажного отсека, лампы в дверях |
| 7 | 7,5A Комбинированный переключатель, блок кузовной электроники в двери, блок кузовной электроники (MICU), задний блок кузовной электроники, комбинация приборов, блок управления иммобилайзером (ресивер), дисплей, блок управления навигацией, блок управления электроприводом левой/правой сдвижной двери, блок управления электроприводом двери багажника, блок управления электроприводом сиденья, блок управления системой громкой связи (HandsFreeLink) (’08-’10), Imoes (’08-’10), электропривод зеркал (’08-’10 — Touring) |
| 8 | — |
| 9 | 10A ’05-’07: Розетка с водительской стороны (прикуриватель) |
| 15A ’08-’10: Розетка с водительской стороны (прикуриватель) | |
| 10 | 7,5A Блок управления подушками безопасности (SRS), система определения занятости сиденья переднего пассажира (OPDS/ODS). индикатор отключенной подушки безопасности переднего пассажира |
| 11 | 30A Передний стеклоочиститель |
| 12 | 15A Задняя розетка, освещение багажного отсека (прикуриватель) |
| 13 | 20A Электропривод левой сдвижной двери |
| 14 | 20A Электропривод сиденья |
| 15 | 20A Реле электропривода педального узла |
| 16 | 20A Электропривод сиденья |
| 17 | 20A Электропривод двери багажника |
| 18 | 15A Генератор, датчик положения педали тормоза, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), блок управления и модулятор давления VSA, блок управления двигателем и коробкой передач — PCM (VBSOL & IG1 ACC) |
| 19 | 15A Топливный насос, блок управления иммобилайзером (ресивер), блок управления двигателем и коробкой передач — PCM (IG1), Imoes (’08-’10) |
| 20 | 10A Задний стеклоочиститель и омыватель |
| 21 | 7,5A Комбинация приборов, соленоид блокировки селектора коробки передач, блок кузовной электроники (MICU), задний блок кузовной электроники, система автоматического освещения, комбинированный переключатель, система помощи при парковке, блок управления электрогидравлическими подушками двигателя, электропривод зеркал, блок управления электроприводом левой/правой сдвижной двери, блок управления электроприводом двери багажника, блок управления электроприводом сиденья, система контроля давления в шинах (TPMS), дневные ходовые огни, блок управления компасом |
| 22 | 10A Блок управления подушками безопасности (SRS) |
| 23 | 7,5A Диод вентилятора системы охлаждения двигателя, блок управления двигателем и коробкой передач — PCM (LAF R) |
| 24 | 20A Задний левый стеклоподъемник |
| 25 | 20A Задний правый стеклоподъемник |
| 26 | 20A Стеклоподъемник переднего пассажира |
| 27 | 20A Стеклоподъемник водителя, блок кузовной электроники в двери |
| 28 | 20A Реле открытия/ закрытия люка |
| 29 | — |
| 30 | 10A Электропривод зеркал, AC инвертор, система автоматического освещения, электропривод педального узла, панель управления климат-контролем/ кондиционером, реле отопителя, блок управления двигателем и коробкой передач — PCM (FAN L & ACC L), блок управления задним климат-контролем/ кондиционером, система рециркуляции, зеркало заднего вида с авто затемнением (’07-’10), дисплей камеры заднего вида (’07-’10), предохранитель: №2 |
| 31 | 15A ’08-’10: Блок управления двигателем и коробкой передач (PCM) |
| 32 | 10A Аудиосистема, система активного шумоподавления, усилитель аудиосистемы, развлекательная система для задних пассажиров, розетка с водительской/пассажирской стороны, дисплей, блок управления навигацией, блок кузовной электроники (MICU), блок управления системой громкой связи (HandsFreeLink) (’08-’10) |
| 33 | — |
| 7,5A ’08-’10: Блок управления двигателем и коробкой передач (PCM), сигнал стартера | |
| Реле | |
| R1 | Аварийная сигнализация и указатели поворота |
| R2 | Катушки зажигания |
| R3 | Блок управления двигателем (PGM-FI No.1) |
| R4 | Розетка с водительской стороны |
| R5 | Топливный насос (PGM-FI No.2) |
| R6 | Стеклоподъемники |
| R7 | Блок управления двигателем (PGM-FI Subrelay) |
| R8 | Стартер |
Предохранитель №9 отвечает за функционирование прикуривателя в Honda Odyssey.
Второй блок предохранителей и реле в салоне

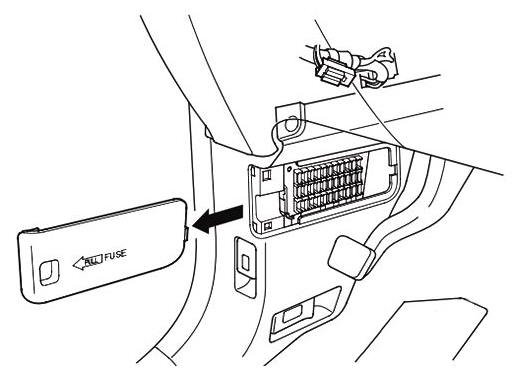

Второй модуль предохранителей и реле Honda Odyssey размещен под панелью приборов на пассажирской стороне и также прикрыт защитной панелью.

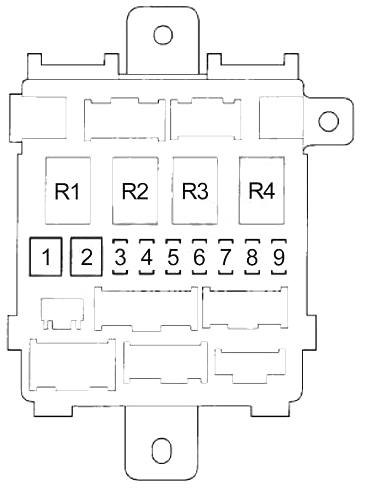

Диаграмма
Функции предохранителей
| 1 | 30А Реле заднего отопителя |
| 2 | — |
| 3 | 15А Реле дроссельной заслонки (ETCS) |
| 4 | 20А Центральный замок, блок кузовной электроники (MICU) |
| 5 | — |
| 6 | 15А Подогрев передних сидений |
| 7 | 7,5А Подсветка салона, аудиосистема, дисплей, блок управления навигацией, подсветка пепельницы, круиз-контроль, панель управления климат-контролем, электропривод сдвижных дверей, DVD плеер, освещение перчаточного ящика, развлекательная система для задних пассажиров |
| 8 | 20А Электропривод правой сдвижной двери |
| 9 | 10А ’05-’07: Розетка со стороны пассажира |
| Реле | |
| R1 | Электрогидравлические подушки двигателя |
| R2 | Дроссельная заслонка (ETCS) |
| R3 | Подогрев сидений |
| R4 | ’05-’07: Розетка со стороны пассажира |
Дополнительные компоненты в салоне

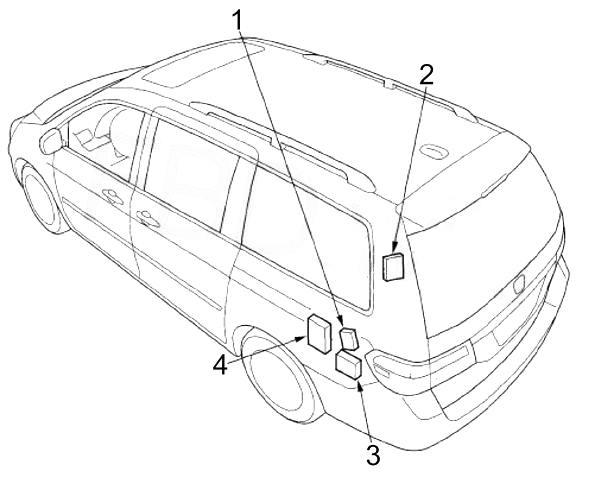

Диаграмма
Расшифровка
- AC инвертор
- Блок управления электроприводом двери багажного отсека
- Блок управления электроприводом левой сдвижной двери
- XM ресивер

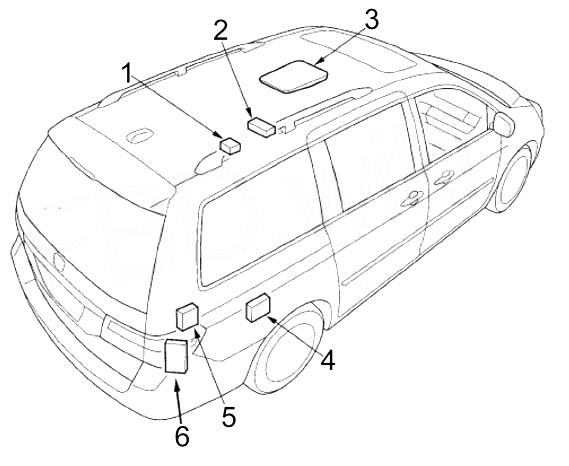

Диаграмма
Описание
- Блок управления компасом
- Блок управления системой контроля давления в шинах (TPMS)
- Развлекательная система для задних пассажиров
- Блок управления электроприводом правой сдвижной двери
- Блок управления задним климат-контролем
- Задний блок кузовной электроники (MICU) (реле заднего отопителя)
Блоки под капотом Honda Odyssey

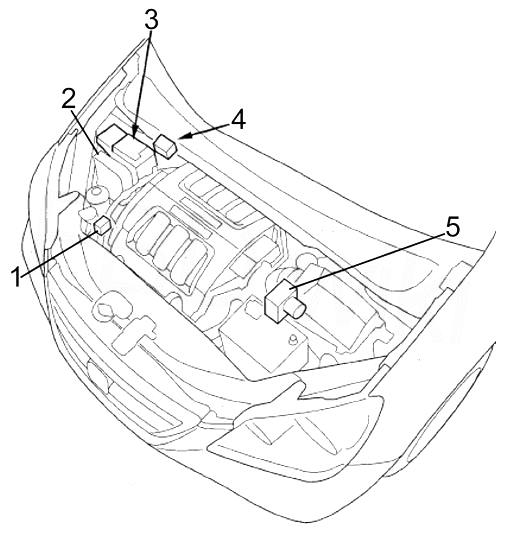

Расположение блоков в моторном отсеке
Схема размещения блоков под капотом
Обозначения
- Блок реле
- Блок управления двигателем и коробкой передач (PCM)
- Блок предохранителей и реле
- Блок предохранителей
- Блок управления и модулятор давления VSA
Блок реле под капотом
Диаграмма
Функции реле
| R1 | Canada (’05-’06): Управление вентилятором |
| Canada (’07-’10): Противотуманный свет | |
| R2 | — |
| R3 | USA: Противотуманный свет |
| Canada: Дневные ходовые огни | |
| R4 | Противотуманный свет |
| Canada (’07-’10): Управление вентилятором |

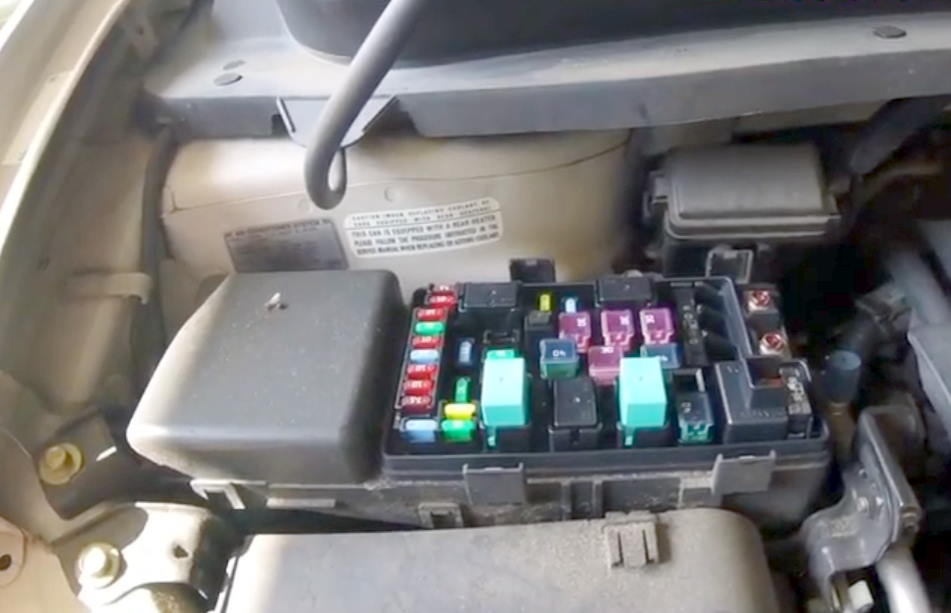

Блок предохранителей и реле в моторном отсеке
Этот блок расположен в моторном отсеке справа от двигателя Honda Odyssey.

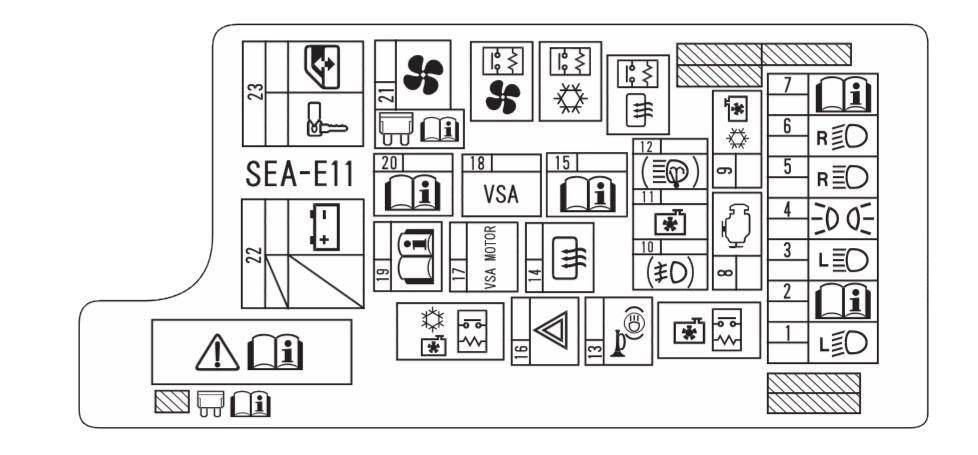

Всегда проверяйте маркировку на крышке блока предохранителей для точного соответствия схемам.
Диаграмма
Расшифровка
| 1 | 10А Левая фара (ближний свет) |
| 2 | 30А Обогрев заднего стекла |
| 3 | 10А Левая фара (дальний свет) |
| 4 | 15А Габаритные огни, освещение номерного знака, подсветка панели приборов, подсветка салона, разъем для подключения прицепа, предохранитель: №7 |
| 5 | 10А Правая фара (дальний свет) |
| 6 | 10А Правая фара (ближний свет) |
| 7 | 7,5А Лампы заднего хода |
| 8 | 15А Диагностический разъем (DLC), блок управления двигателем и коробкой передач (PCM), реле блока управления двигателем (PGM-FI №1), реле топливного насоса (PGM-FI №2), датчик положения распредвала (CMP), датчик положения коленчатого вала (CKP) A/B, форсунки, предохранитель: № 23 |
| 9 | 30А Вентилятор кондиционера |
| 10 | — |
| 11 | 30А Реле управления вентилятором системы охлаждения, вентилятор системы охлаждения |
| 12 | 7,5А Муфта компрессора кондиционера |
| 13 | 20А Лампы стоп-сигнала, звуковой сигнал (высокий/низкий тон), замок зажигания, датчик положения педали тормоза |
| 14 | 30А Обогрев заднего стекла, задний блок кузовной электроники (MICU) |
| 15 | 40А Предохранители (блок предохранителей в салоне №1): № 5, 6, 7, 8, 9; предохранители (блок предохранителей в моторном отсеке) № 7 |
| 16 | 15А Реле аварийной сигнализации и указателей поворота, разъем для подключения прицепа (YOP) |
| 17 | 30А Блок управления и модулятор давления VSA |
| 18 | 30А Блок управления и модулятор давления VSA |
| 19 | 30А Предохранители (блок предохранителей в салоне №1): № 1, 2, 3, 4 |
| 20 | 40А Предохранители (блок предохранителей в салоне №1): № 12, 14, 15, 16, 17 |
| 21 | 40А Отопитель |
| 22 | 120А Генератор, предохранители (блок предохранителей в моторном отсеке) № 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| 70А Предохранители (блок предохранителей в салоне №2): № 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50А Замок зажигания |
| 50А с противоугонной системой: Реле стеклоподъемников, предохранители (блок предохранителей в салоне №1): No. 27, 28 | |
| 40А без противоугонной системы: Реле стеклоподъемников, предохранители (блок предохранителей в салоне №1): No. 27, 28 | |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор кондиционера |
| R3 | Обогрев заднего стекла |
| R4 | Муфта компрессора кондиционера |
| R5 | Передний отопитель |

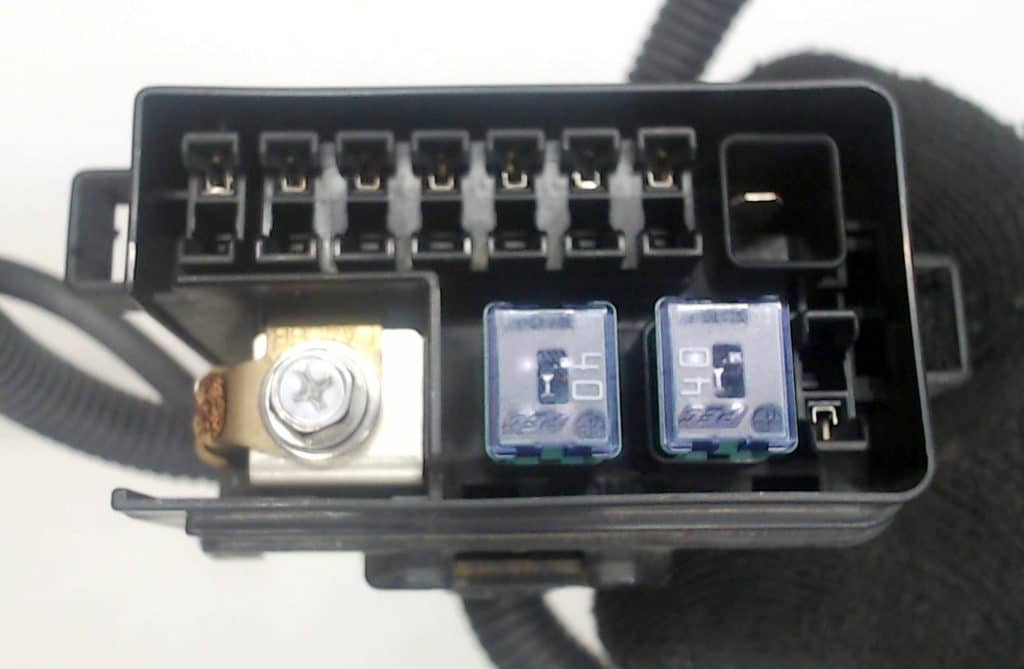

Дополнительный блок предохранителей под капотом

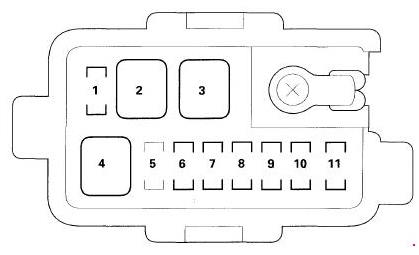

Диаграмма
Функции
| 1 | — |
| 2 | 40А Электропривод левой сдвижной двери |
| 3 | 40А Электропривод правой сдвижной двери |
| 4 | 40А Электропривод двери багажника |
| 5 | 20А Усилитель аудиосистемы (Premium Sound System) |
| 6 | 20А AC инвертор |
| 7 | 10А Реле противотуманного света |
| 8 | 10А EX-L, Touring (3.5L J35A7): Блок управления электрогидравлическими подушками двигателя |
| 9 | 7,5А ’05-’07: Система контроля давления в шинах (TPMS) |
| 20А ’08-’10: Электропривод сиденья переднего пассажира | |
| 10 | 20А ’08-’10: Электропривод сиденья переднего пассажира |
| 11 | 7,5А Развлекательная система для задних пассажиров |
Если вы обнаружили неточность или хотите дополнить информацию о предохранителях Honda Odyssey, оставьте комментарий ниже.
