Предохранители и реле Honda Odyssey 2 поколения производились в период с 1999 по 2003 год под кодами кузова RA6, RA7, RA8, RA9. За эти годы автомобиль подвергся рестайлингу. В этой статье мы разберем расположение блоков предохранителей и реле Honda Odyssey 2, включая детальные схемы, фото блоков, их позиции в автомобиле. Особое внимание уделим предохранителю для прикуривателя и других ключевых элементов электрики Honda Odyssey второго поколения.
Положение блоков предохранителей, реле и их функции могут варьироваться в зависимости от года выпуска Honda Odyssey 2 и комплектации вашего минивэна.
Расположение блоков в салоне
Левый блок предохранителей Honda Odyssey 2

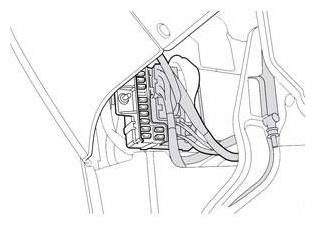

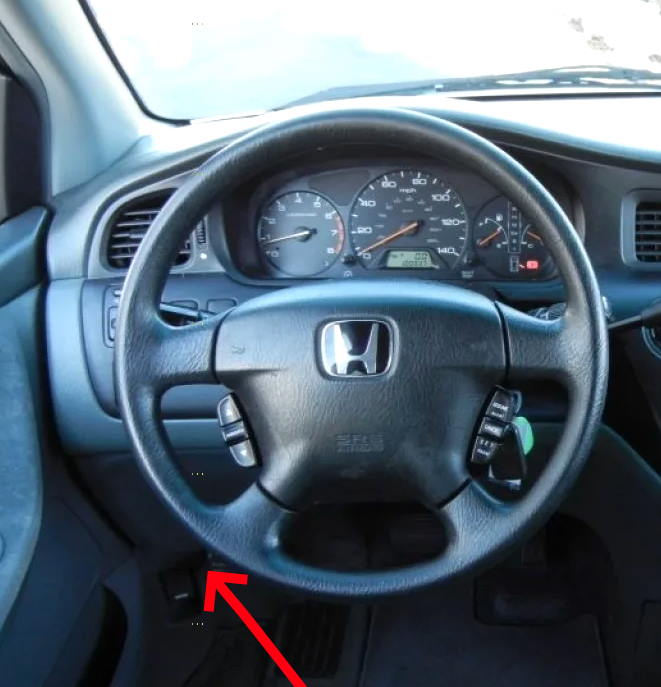

Блок предохранителей слева под торпедо, у ноги водителя.

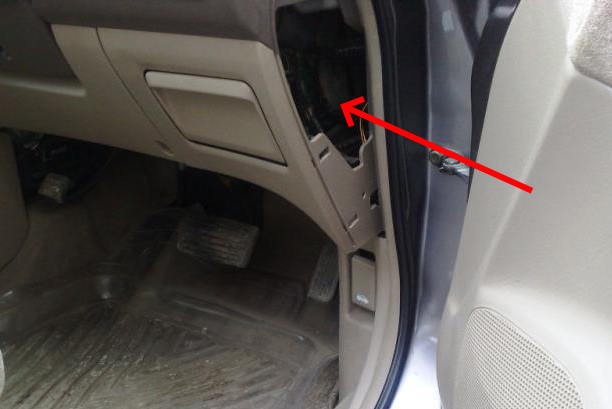

В версиях с правым рулем блок может быть в конце панели приборов под крышкой защиты.

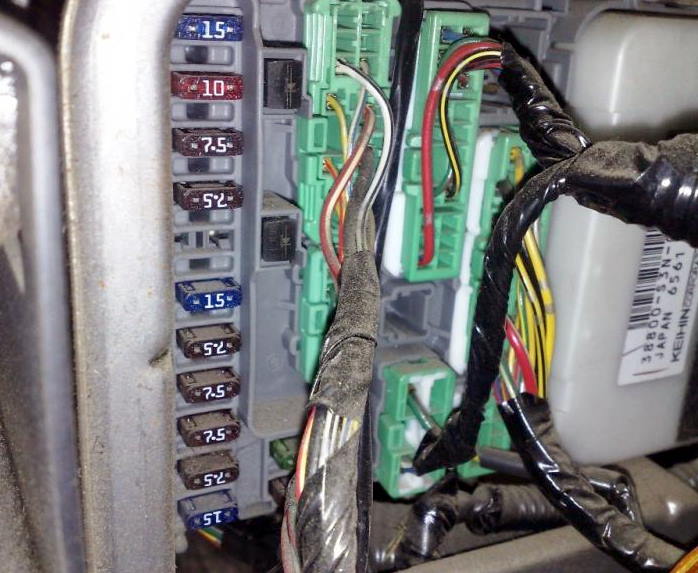

Внешний вид блока предохранителей примерно такой.

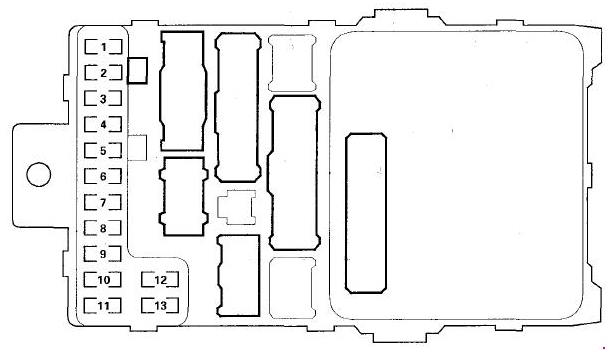

Диаграмма блока
Расшифровка предохранителей
| 1 | 15A Топливный насос, реле блока управления двигателем (PGM-FI Main), блок управления подушками безопасности (SRS) |
| 2 | 10A Блок управления подушками безопасности (SRS) |
| 3 | 7,5A Панель управления отопителем, реле отопителя, реле муфты компрессора кондиционера, блок управления климат-контролем, реле вентилятора кондиционера, реле управления вентилятором системы охлаждения, реле вентилятора системы охлаждения, реле заднего отопителя, реле обогрева заднего стекла, задний кондиционер, система рециркуляции |
| 4 | 7,5A Обогрев зеркал, электропривод зеркал, блок управления ABS или ABS/TCS, опциональный разъем S, реле подогрева сидений (EX-L) |
| 5 | 7,5A Блок управления дневными ходовыми огнями (DRL) |
| 6 | 15A Генератор, индикатор заряда, круиз-контроль, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), клапан электрогидравлических подушек двигателя, блок управления двигателем и коробкой передач, подогреваемые кислородные датчики, датчик скорости (VSS), навигация (’00-’04), PGM-FI |
| 7 | 10A ’99-’00: Задний стеклоочиститель и омыватель, насос омывателя лобового стекла |
| 15A ’01-’04: Катушки зажигания | |
| 8 | 7,5A Реле розетки, опциональный разъем R |
| 9 | 10A Лампы заднего хода, комбинация приборов, датчик исправности ламп стоп-сигнала, блок кузовной электроники со стороны водителя/пассажира (MICU), индикатор дневных ходовых огней (DRL), блок системы дистанционного управления центральным замком (EX, EX-L), блок управления сдвижными дверями (EX, EX-L), соленоид блокировки селектора коробки передач, TCS (EX, EX-L), реле ламп заднего хода (A/T), индикатор неисправности тормозной системы, блок управления навигацией, индикатор отключенной подушки безопасности переднего пассажира (’03-’04) |
| 10 | 7,5A Реле аварийной сигнализации и указателей поворота |
| 11 | 15A ’99-’00: Катушки зажигания |
| 10A ’01-’04: Задний стеклоочиститель и омыватель, насос омывателя лобового стекла, система определения занятости сиденья переднего пассажира (’02-’04), датчик определения веса переднего пассажира (’03-’04) | |
| 12 | 30A Передний стеклоочиститель |
| 13 | 7,5A Блок управления двигателем и коробкой передач (PCM), реле блока управления двигателем (PGM-FI Main), сигнал стартера |
На задней стороне блока могут монтироваться реле электрики Honda Odyssey 2.

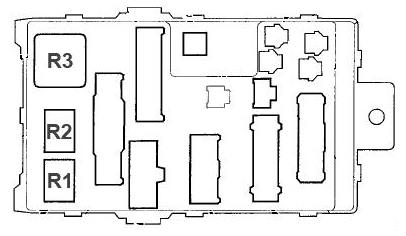

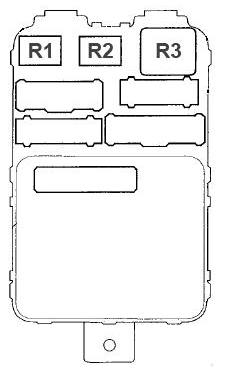

Диаграмма реле
Положение реле
- R1 — Стартер
- R2 — Лампы заднего хода
- R3 — Аварийная сигнализация и указатели поворота
Правый блок предохранителей в салоне
Расположен на стойке у пассажирского сиденья.

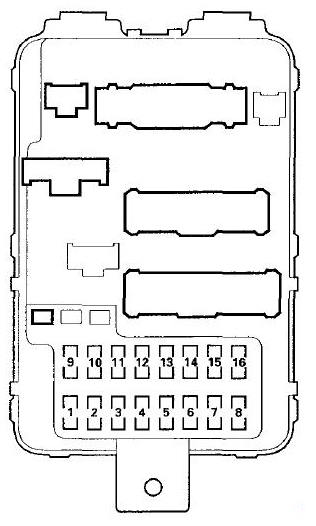

Диаграмма
Функции предохранителей
| 1 | 20A EX, EX-L: Левая сдвижная дверь (стеклоподъемник) |
| 2 | 20A EX, EX-L: Электропривод сиденья (регулировка по высоте, наклон спинки) |
| 3 | 10A EX, EX-L, ’01-’04 LX: Блок управления и модулятор давления ABS/TCS (реле TCS) |
| 4 | 20A EX, EX-L: Электропривод сиденья (регулировка по высоте, продольное перемещение) |
| 5 | 20A EX, EX-L: Правая сдвижная дверь (стеклоподъемник) |
| 6 | 10A Блок управления дневными ходовыми огнями (DRL) |
| 7 | 7,5A Задняя левая форточка (реле открытия/закрытия) |
| 8 | 20A Стеклоподъемник переднего пассажира |
| 9 | 15A Передняя/ задняя розетка (прикуриватель), аудиосистема, дисплей (’00-’04), блок управления навигацией (’00-’04) |
| 10 | 15А Габаритные огни, освещение номерного знака, подсветка панели приборов, подсветка салона, реле габаритных огней, часы, комбинация приборов, блок кузовной электроники со стороны водителя (MICU) |
| 11 | 10А Освещение салона, освещение багажного отсека, дисплей (’00-’04), блок управления навигацией (’00-’04),аудиосистема, комбинация приборов, блок кузовной электроники со стороны пассажира (MICU), блок дистанционного управления гаражными воротами (Homelink) |
| 12 | 20А Реле актуатора замка лючка бензобака, блок управления сдвижными дверями, блок кузовной электроники со стороны пассажира (MICU) |
| 13 | 7,5А Блок управления климат-контролем (EX, EX-L), часы, блок кузовной электроники со стороны пассажира (MICU), блок кузовной электроники в двери (MICU), комбинация приборов, панель управления отопителем (LX), блок системы дистанционного управления центральным замком (EX, EX-L), блок управления сдвижными дверями (EX, EX-L), блок кузовной электроники со стороны пассажира (MICU), блок управления двигателем и коробкой передач (PCM), индикатор иммобилайзера |
| 14 | 7,5А Блок управления ABS или ABS/TCS |
| 15 | 20А ’99-’00: Стеклоподъемник водителя (блок кузовной электроники в двери (MICU)) |
| 7,5А ’01-’04: Стеклоподъемник водителя (блок кузовной электроники в двери (MICU)), блок управления стеклоподъемниками | |
| 16 | 7,5А Задняя правая форточка (реле открытия/ закрытия) |
Предохранитель №9 номиналом 15A отвечает за прикуриватель и розетки в Honda Odyssey 2.
Диаграмма реле на обратной стороне.
Обозначения реле
- R1 — Стеклоподъемники
- R2 — Розетка
- R3 — Обогрев заднего стекла
Дополнительные блоки реле
Помимо основных, отдельно могут быть размещены реле в салоне Honda Odyssey 2.

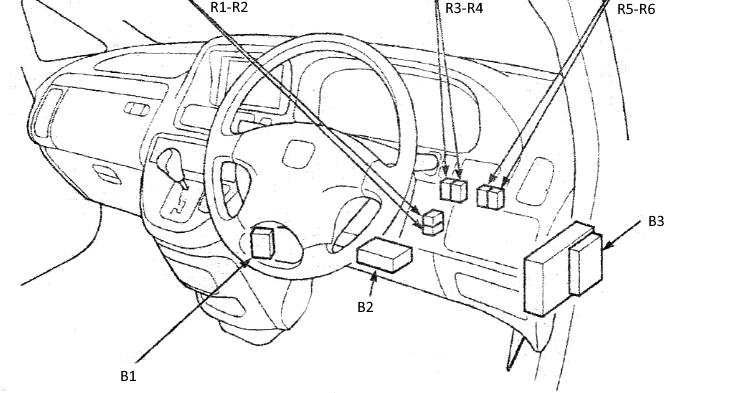

Диаграмма
Функции элементов
- R1 — Реле передних противотуманных фар
- R2 — Реле плафонов освещения салона
- R3 — Главное реле 1 PGM — Fi
- R4 — Главное реле 2 PGM — Fi
- R5 — Реле задних фонарей
- R6 — Реле электродвигателя заднего вентилятора обдува
- B1 — Приёмный блок дистанционного управления двигателя
- B2 — Блок управления автоматическим кондиционером
- B3 — Блок МРСS
Блоки под капотом Honda Odyssey 2
В моторном отсеке минивэна Honda Odyssey второго поколения размещается до шести блоков с предохранителями и реле.
Основной блок предохранителей и реле №1

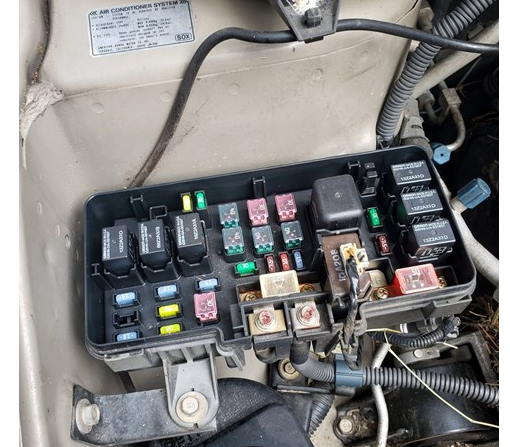

Главный блок установлен у аккумуляторной батареи рядом с кронштейном.

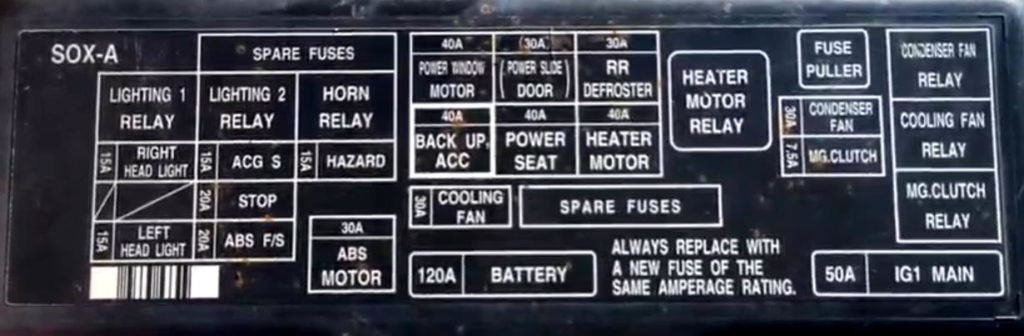

Всегда проверяйте функции по схемам на крышке блока предохранителей Honda Odyssey 2.

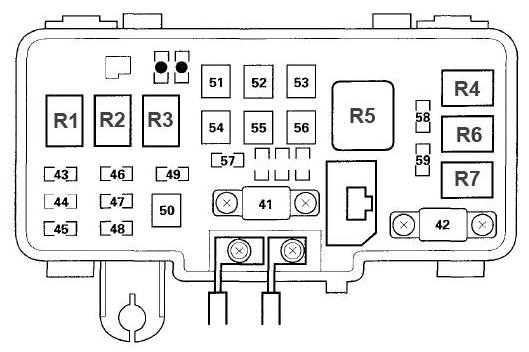

Схема блока
Описание элементов
| 41 | 120A Аккумуляторная батарея |
| 42 | 50A Замок зажигания (BAT) |
| 43 | 15A Правая фара, реле дневных ходовых огней (DRL) |
| 44 | — |
| 45 | 15A Левая фара, индикатор дальнего света, реле дневных ходовых огней (DRL), блок управления дневными ходовыми огнями |
| 46 | 15A Реле блока управления двигателем (PGM-FI Main), диагностический разъем (DLC) |
| 47 | 20A Лампы стоп-сигнала, реле звукового сигнала, круиз-контроль, подсветка замка зажигания, блок управления ABS или ABS/TCS, блокировка ключа зажигания, блок управления двигателем и коробкой передач (PCM) |
| 48 | 20A Блок управления ABS или ABS/TCS |
| 49 | 15A Реле аварийной сигнализации и указателей поворота, аварийная сигнализация |
| 50 | 30A Блок управления ABS или ABS/TCS |
| 51 | 40A Предохранители: № 1, 7, 8, 15, 16 |
| 52 | 30A Электропривод правой сдвижной двери (EX, EX-L) |
| 53 | 30A Обогрев заднего стекла (реле обогрева заднего стекла) |
| 54 | 40A Предохранители: № 9, 10, 11, 12, 13 |
| 55 | 40A Предохранители: № 2, 3, 4, 5, 6 |
| 56 | 40A Передний отопитель |
| 57 | 30A Вентилятор системы охлаждения |
| 58 | 30A Вентилятор кондиционера |
| 59 | 7,5A Муфта компрессора кондиционера |
| • | Запасной предохранитель |
| Реле | |
| R1 | Правая фара |
| R2 | Левая фара |
| R3 | Звуковой сигнал |
| R4 | Вентилятор кондиционера |
| R5 | Передний отопитель |
| R6 | Вентилятор системы охлаждения |
| R7 | Муфта компрессора кондиционера |
Блок предохранителей и реле №2 под капотом

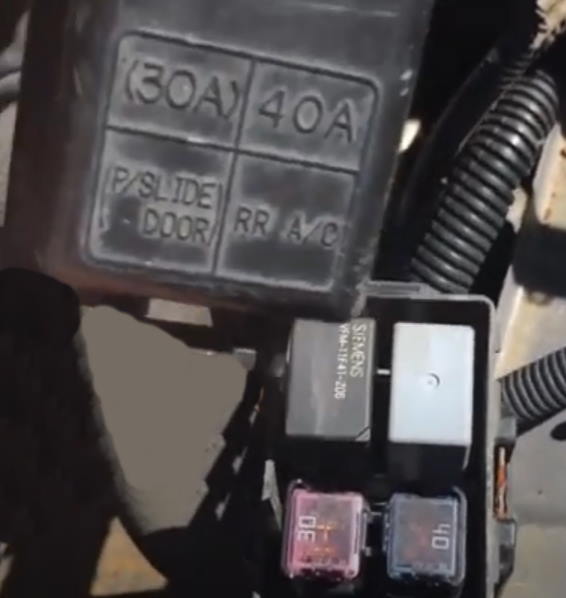

Фото и схема блока
Обозначение
- 30А Предохранитель / реле — Электропривод левой сдвижной двери
- 40А Предохранитель / реле — Задний отопитель /кондиционер
Блок предохранителей №1
Диаграмма
Описание
- 20А — Подогрев сидений
- 20А — Развлекательная система для задних пассажиров (аудио, DVD)
Блок предохранителей №2

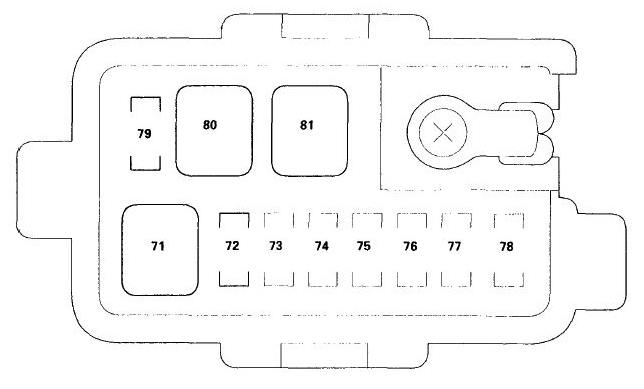

Диаграмма
Обозначение
| 71 | 20А Развлекательная система для задних пассажиров (аудио, DVD) |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
| 78 | 20А Подогрев сидений |
| 79 | 20А Блок управления стеклоподъемниками (стеклоподъемник водителя) |
| 80 | 40А Задний отопитель/ кондиционер |
| 81 | 30А Электропривод левой сдвижной двери |
Блок реле №1
Диаграмма
Назначение
| R1 | Насос ABS |
| R2 | ABS Fail-Safe |
| R3 | Вентилятор системы охлаждения |
Блок реле №2
Диаграмма
Расшифровка
| R1 | TCS |
| R2 | Прерыватель стеклоочистителя |
| R3 | EX-L: Подогрев сидений |
| R4 | — |
Если у вас есть дополнения по предохранителям Honda Odyssey 2 — делитесь в комментариях.
