Предохранители и реле Honda Odyssey 1 (1994–1999)

Семейный минивэн Honda Odyssey первого поколения выпускался в период с 1994 по 1999 год под кодами (RA1, RA2, RA3, RA4, RA5). За эти годы автомобиль подвергся обновлению дизайна. В европейских странах он известен как Honda Shuttle, а на американском рынке — как Isuzu Oasis. В этой статье мы подробно разберем предохранители и реле Honda Odyssey 1, включая схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и специфику установки. Особое внимание уделим предохранителю прикуривателя Honda Odyssey RA1-RA5, чтобы помочь владельцам с диагностикой и ремонтом электрики.

Расположение блоков и назначение элементов в них может отличаться от описанного. Обязательно проверяйте данные по схемам на крышках ваших блоков предохранителей Honda Odyssey.

Блоки предохранителей и реле в салоне

Местоположение

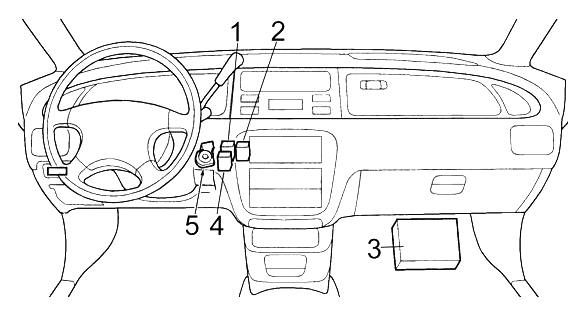

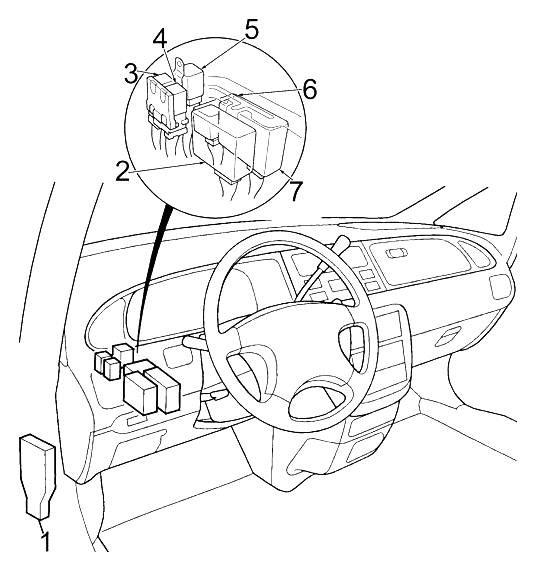

Общая диаграмма расположения блоков в интерьере

Расшифровка

1. Основной блок предохранителей и реле
2. Модуль управления дневными ходовыми огнями (DRL)
3. Реле запуска двигателя или реле открытия люка
   Реле прерывателя ближнего света (DRL)
4. Реле закрытия люка
5. Реле открытия люка или реле стартера
6. Реле прерывателя ближнего света (DRL)
   Основное реле системы впрыска топлива (PGM-FI Main)
7. Контроллер блокировки селектора АКПП

Основной блок предохранителей и реле в салоне

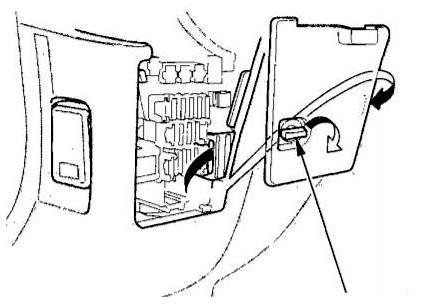

В интерьере Honda Odyssey 1 блок предохранителей и реле размещен под приборной панелью, в нижней зоне водительской стойки, рядом с левой ногой. Чтобы добраться до него, снимите защитный пластиковый кожух, ориентируясь по приведенной схеме доступа к блоку предохранителей.

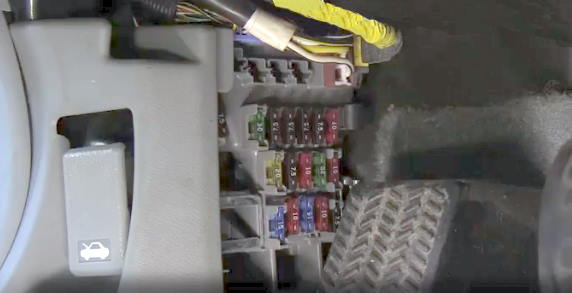

Фото-пример блока в салоне Honda Odyssey

Диаграмма блока

Назначение предохранителей и реле

1	15A Резервный предохранитель для электрики Honda Odyssey
2	10A Лампы заднего хода, панель приборов, реле аварийки и поворотников, индикатор АКПП, соленоид блокировки селектора, индикатор SRS, датчик скорости, часы, модуль ICU
3	15A Топливный насос, основное реле PGM-FI, контроллер SRS
4	10A Система подушек безопасности SRS
5	7,5A Резервный предохранитель
6	20A Резервный предохранитель для Odyssey RA1
7	7,5/15A Генератор, TCM АКПП, датчик ELD, контроллер вентилятора охлаждения, ECU круиз-контроля
8	10A Задний дворник, реле подъемников окон, люк
	15A Катушки зажигания двигателя
9	10/30A Передний дворник и омыватель лобового стекла
10	10A Резервный предохранитель электрики
11	30A Резервный предохранитель для подкапотных систем
12	7,5A Электропривод боковых зеркал
13	7,5A Панель климат-контроля, реле обогрева, реле компрессора А/С, вентилятор охлаждения, рециркуляция воздуха, индикатор обогрева стекла, термостат А/С, Mode Control Motor
14	7,5A Основное реле PGM-FI, ECM/PCM, проверка тормозов на панели, сигнал стартера
15	7,5A Модуль DRL дневных огней
16	7,5A Реле прикуривателя и антенны, магнитола аудиосистемы
17	10A Задний дворник, реле окон, люк Honda
Реле в блоке салона
R1	Аварийная сигнализация и поворотники
R2	Обогреватель салона
R3	Обогрев заднего стекла Odyssey

Дополнительные компоненты в салоне

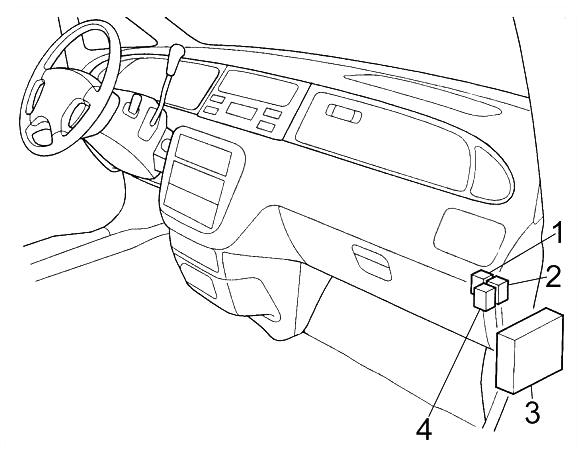

Диаграмма расположения

Функции элементов

1. Реле гудка или ABS Fail-Safe реле
2. Реле задних ходовых огней (АКПП)
3. Электронный блок управления двигателем и трансмиссией (PCM)
4. Реле питания прикуривателя
5. Модуль иммобилайзера Honda

Дополнительная схема

Расшифровка компонентов

1. Реле звукового сигнала клаксона
2. Реле задних ходовых огней (АКПП)
   Реле ABS Fail-Safe (передние колеса)
3. Реле ABS Fail-Safe (задние колеса)
4. Электронный блок ABS системы

Блоки под капотом Honda Odyssey 1

Расположение блоков

В моторном отсеке первого поколения Odyssey предусмотрено до 4 блоков с предохранителями и реле для защиты электрических цепей двигателя и систем.

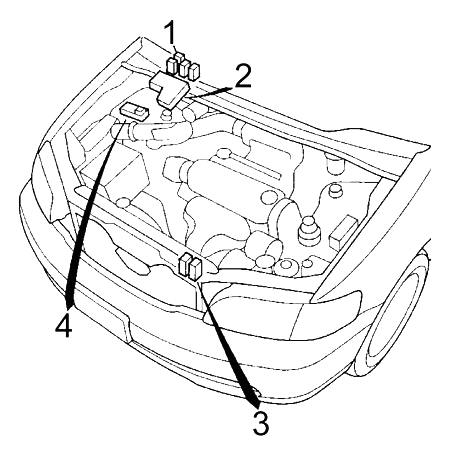

Схема общего расположения подкапотных блоков

Описание позиций

1. Блок реле №1 под капотом
2. Блок предохранителей и реле №1
3. Блок реле №2
4. Блок предохранителей и реле №2 для ABS

Блок реле №1

Диаграмма реле

Функции реле

• R1 — Дворник лобового стекла (режим низкой скорости)
• R2 — Прерыватель дворника
• R3 — Дворник лобового стекла (высокая скорость)
• R4 — Электромотор дворника

Блок предохранителей и реле №1 под капотом

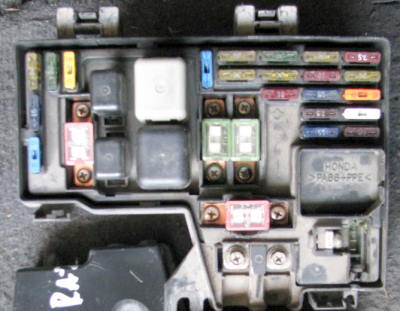

Фото блока предохранителей Honda Odyssey RA1

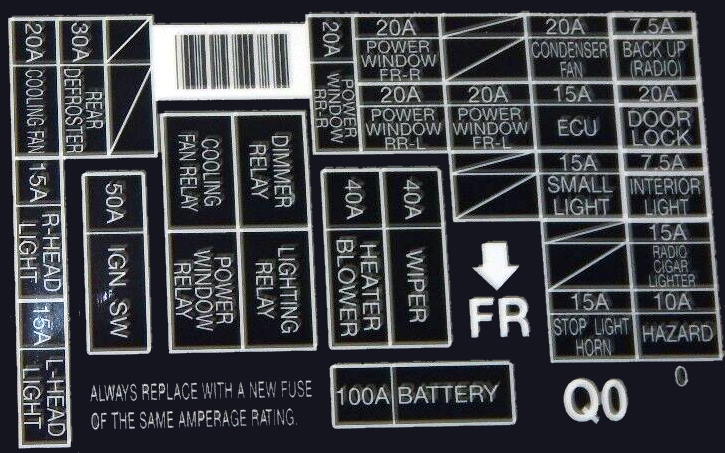

Этикетка с обозначениями на крышке блока

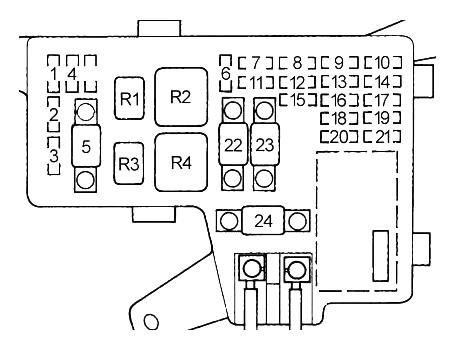

Схема предохранителей

Описание цепей

1	20A Вентилятор радиатора охлаждения
2	15A Правая головная фара
3	15A Левая головная фара
4	30A Электрообогрев заднего стекла
5	50A Замок зажигания и стартер
6	20A Задний правый подъемник окна
7	20A Передний правый подъемник окна
8	30A Электропривод люка
9	20A Вентилятор кондиционера, реле компрессора А/С, таймер радиаторного вентилятора
10	7,5A Аудиосистема, часы, ECM/PCM, TCM трансмиссии
11	20A Задний левый подъемник окна
12	20A Передний левый подъемник окна
13	10A Форсунки топлива, ECM/PCM двигателя
14	20A Центральный замок дверей
15	10/15A Дневные ходовые огни DRL
16	15A Габаритные и позиционные огни
17	7,5A Подсветка салона, багажника, антенна, модуль ICU
18	20A Регулировка высоты водительского сиденья
19	15A Аудиосистема и прикуриватель Honda Odyssey
20	15A Тормозные огни, клаксон
21	10A Аварийная сигнализация
22	40A Обогреватель печки
23	40A Дворники и омыватель
24	100A Главный предохранитель аккумулятора
Реле под капотом №1
R1	Вентилятор охлаждения двигателя
R2	Диммер фар (реле освещения)
R3	Электропривод стеклоподъемников
R4	Реле фар ближнего и дальнего света

Предохранитель прикуривателя в Honda Odyssey 1 — это элемент №19 номиналом 15A в подкапотном блоке №1.

Блок реле №2

Схема реле

Назначение

• R1 — Реле муфты компрессора кондиционера
• R2 — Реле вентилятора кондиционера

Блок предохранителей и реле №2

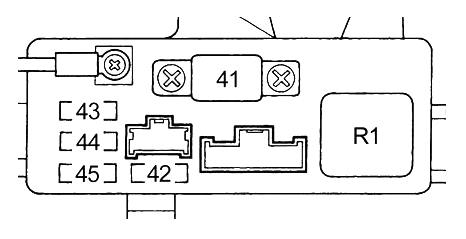

Диаграмма ABS-блока

Обозначение ABS-цепей

41	30/40A Реле гидравлического насоса ABS
42	7,5/10A Электронный блок ABS
43	20A Клапаны ABS (передняя ось)
44	15A Клапаны ABS (задняя ось), контроллер ABS
45	—
Реле ABS
R1	Насос ABS Honda Odyssey



Если у вас остались вопросы по предохранителям и реле Honda Odyssey 1 поколения, оставляйте их в комментариях для уточнения.
